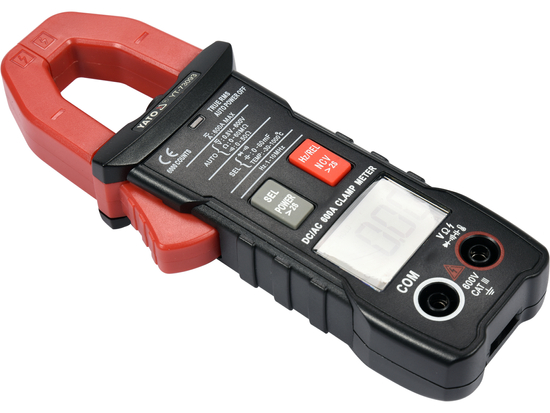

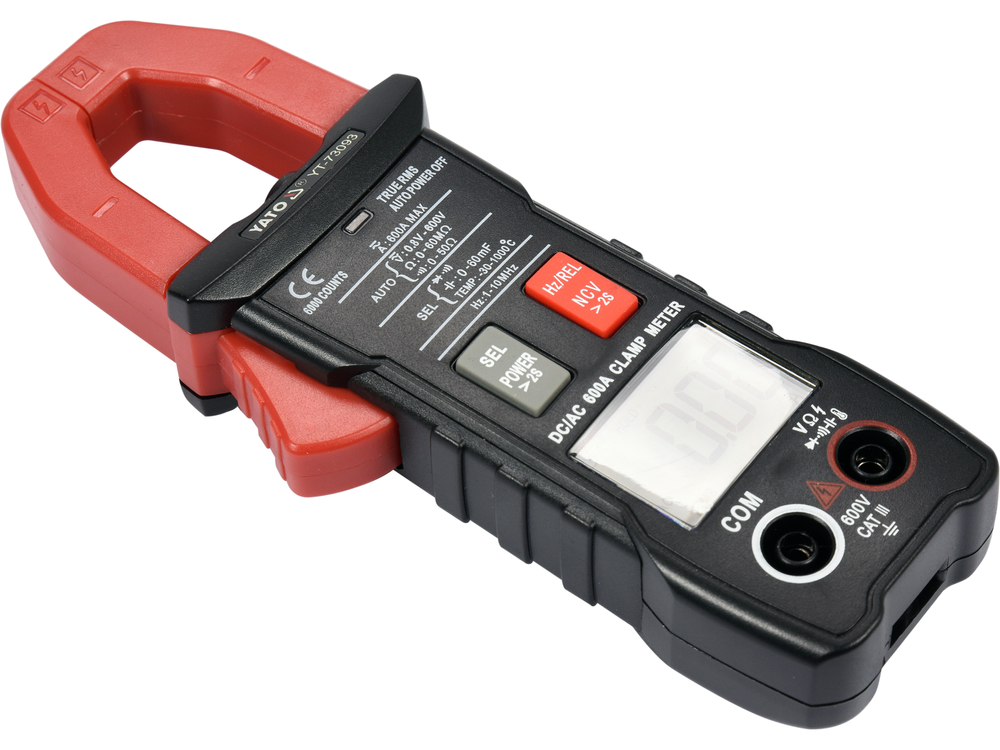

YT-73093 universālais knaiblīšu mērītājs ar automātisku diapazonu katram mērījumam ļauj veikt pamata un progresīvus elektrisko lielumu mērījumus. Mērītājs ir aprīkots ar mērīšanas skavām, kas ļauj veikt līdzstrāvas un maiņstrāvas mērījumus vienā vadā, izmantojot iebūvēto HALL sensoru. Mērījumi notiek, neizjaucot ķēdi vai neatvienojot to no strāvas avota, un ļauj izmērīt daudz lielāku strāvu nekā ar parastajiem elektrības mērītājiem. Mērīšanas zondes vadiem ir silikona izolācija, kas ir elastīga un izturīga pret augstām temperatūrām.

Piezīme: Mērītāji, kas spēj mērīt līdzstrāvu, tostarp YT-73093, izmanto Hola sensoru, kas mēra magnētiskā lauka intensitātes vērtību. Zemes magnētiskais lauks rodas dabiski, tāpēc līdzstrāvas intensitātes mērītāja rādījumi nav nulles vērtības. Katru reizi pirms līdzstrāvas intensitātes mērīšanas pietuviniet mērītāju pie pārbaudāmā kabeļa, ar REL pogu nolieciet to līdz nullei, pēc tam piestipriniet to pie pārbaudāmā kabeļa un nolasiet rezultātu.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-600 V, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA (TRUE RMS).
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-600 V
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-600 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA: MAIŅSTRĀVAS 0-600 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA.
• Līdzstrāvas mērīšana: līdzstrāva 0-600 A, patiesā vidējā kvadrātiskā vērtība. LĪDZSTRĀVAS STRĀVA 0-600 A
• pretestības mērīšana: 0-60 MΩ
• diodes tests:_IF 5 mA,_UR 3 V
• ķēdes nepārtrauktības tests: 0-50 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-60 mF
• frekvences mērīšana: 0-10 Mhz
• temperatūras mērīšana: -30 līdz 1000 °C
• bezkontakta maiņstrāvas sprieguma noteikšana: NCV

Mērījumu precizitāte:

Maiņstrāvas mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 30 A

• YT-73093 mērītāja mērījumu precizitāte šim diapazonam ir : ±(2,0%+30), izšķirtspēja 0,01 A.
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 2%) + 30 x izšķirtspēja.
• aprēķins: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu 30 A indikācijai = 30 ± 0,90 A.

• Rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas sprieguma mērījumu indikācijai: 235 V = 235 ± 4,175 V
• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,09 V

Tabulu ar mērījumu izšķirtspēju un precizitāti var atrast lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS - mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• NCV - bezkontakta maiņstrāvas sprieguma noteikšana ar induktīvo metodi. Mērītājs nosaka sprieguma klātbūtni izolētā vadā un var arī norādīt fāzes vadu.
• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar skaitītāju ar manuālu diapazona regulēšanu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• DATA HOLD - patlaban izmērītās vērtības saglabāšana displejā.
• PEAK HOLD - augstākās izmērītās vērtības saglabāšana displejā, izmantojot mērīšanas zondes.
• INRUSH current - ieslēgšanās strāvas mērīšana ar mērīšanas zondēm. Mērītājs mēra strāvu 100 ms laikā pēc ierīces palaišanas.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 6000
• Displeja un skavu mērīšanas lauka aizmugurgaismojums.
• automātiska pārslēgšanās no diodes testa uz nepārtrauktības testu, ja ķēdes pretestība ir mazāka par 50Ω (nav iespējams iestatīt mērītāju tikai diodes testam).
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 50Ω
• skavas atveras līdz 25 mm un ļauj mērīt vienu vadu ar maksimālo diametru 25 mm
• 14,5 cm garas zondes
• kabeļa garums, ieskaitot zondes: 97 cm
• kabeļa diametrs, ieskaitot izolāciju: 3,5 mm
• Komplektā ietilpst pārnēsāšanas futrālis
• konstrukcija ar pārslodzes aizsardzību
• automātiska skaitītāja izslēgšanās pēc 15 neaktivitātes minūtēm
• iespēja izslēgt automātiskās izslēgšanās režīmu
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AAA) baterijas

Uzmanību!

Strāvas mērījumus ar strāvas skavām veic tikai ar vienu vadu, vienu kabeli. Piestiprinot spailes pie vairāku vadītāju kabeļa, neizolējot vienu vadītāju, tiks iegūts nepareizs rezultāts vai nulles strāvas plūsma.
