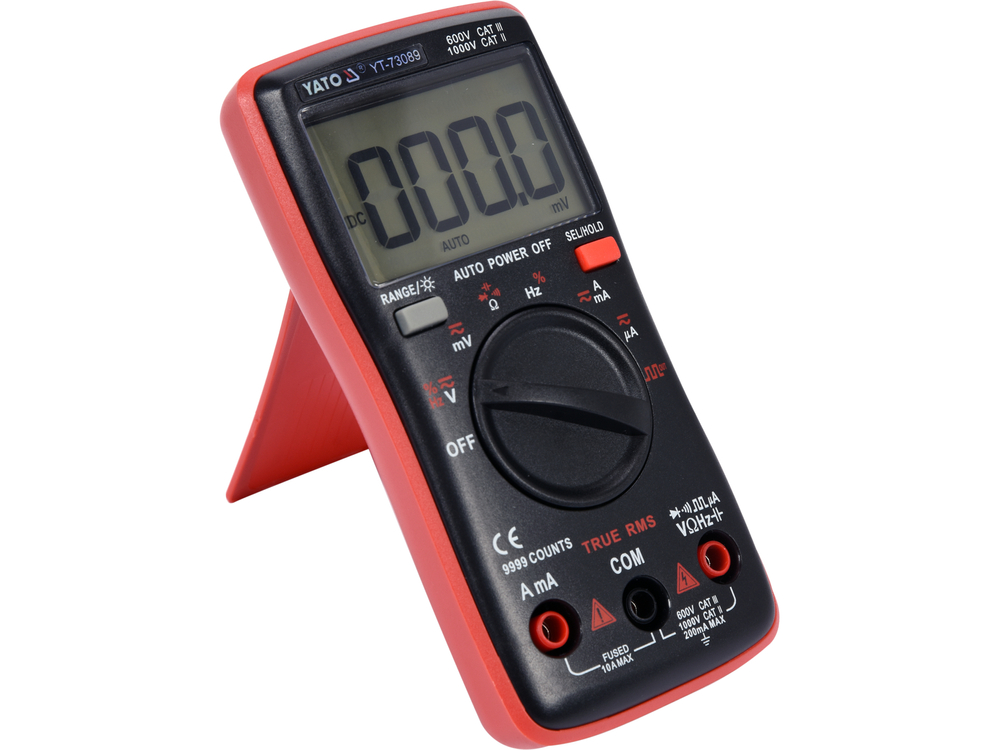

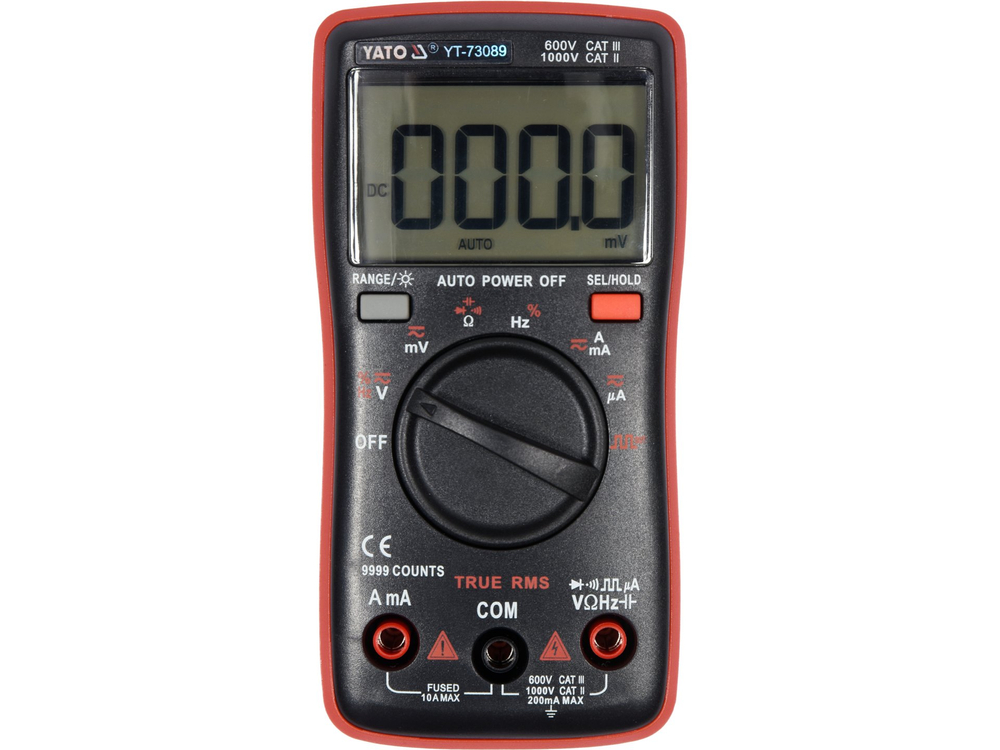

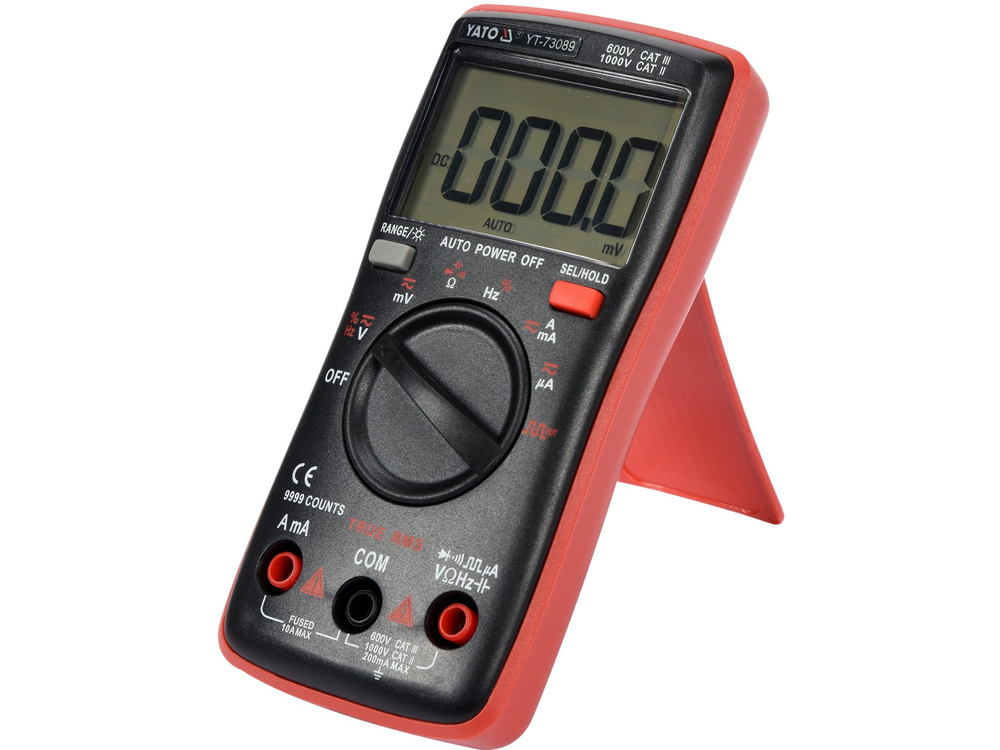

YT-73089 universālais mērītājs ar TRUE RMS funkciju un automātisku diapazonu katram mērījumam. Tas ļauj veikt pamata un progresīvus elektrisko lielumu mērījumus. Populārais korpuss, mazie izmēri un lielais displejs ar aizmugurējo apgaismojumu apvieno augstu mobilitāti un ērtu darbu. Par savu ātrumu, rādījumu precizitāti un atkārtojamību multimetrs ir pateicīgs modernajai vadības paneļa konstrukcijai un augstas kvalitātes mērīšanas zondēm, kuru izmērus un precizitāti novērtēs gan amatieri, gan profesionāli servisa tehniķi. Taisnstūra viļņu signālu ģenerators palīdzēs, piemēram, diagnosticēt austiņas vai skaļruņus, savukārt īpašais strāvas mērīšanas iestatījums mikroampēros ļaus pārbaudīt dažāda veida sensorus, piemēram, liesmas sensorus apkures, ventilācijas un gaisa kondicionēšanas iekārtās. Mērīšanas zondes vadiem ir silikona izolācija, kas ir elastīga un izturīga pret augstām temperatūrām.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-750 V, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA (TRUE RMS).
• līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS 0-999,9 V.
• maiņstrāvas mērījumi: MAIŅSTRĀVAS 0-9,999 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA: MAIŅSTRĀVAS 0-9,999 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA
• Līdzstrāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: LĪDZSTRĀVA 0-9,999 A
• pretestības mērīšana: 0-9,999 MΩ
• diodes tests:_IF 5 mA,_UR 3 V
• ķēdes nepārtrauktības tests: 0-50 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-9,999 mF
• frekvences mērīšana: 0-9,999 Mhz
• pildījuma koeficienta mērīšana: 1-99%
• taisnstūra viļņu formas ģenerators: 15 iestatījumi no 50 līdz 5000 Hz

Mērījumu precizitāte:

maiņstrāvas sprieguma mērījumu precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja YT-73096 mērījumu precizitāte šim diapazonam ir : ±(1,0 % + 3), izšķirtspēja 0,1 V.
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 1,0 %) + 3 x izšķirtspēja.
• aprēķins: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 2,65 V

• Faktiskais rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma indikācijai: 12 V = 12 ± 0,09 V
• Rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas mērījumu indikācijai: 8 A = 8 ± 0,15 A

Tabulu ar mērījumu izšķirtspēju un precizitāti var atrast lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS - mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas barošanas avoti, motoru invertoru piedziņas, HVAC sistēmas utt.
• Viļņu formas ģenerators - iestatot pogu, lai ģenerētu signālu, mērītājs ģenerē taisnstūra viļņus ar frekvenci no 50 līdz 5000 Hz. Šo signālu var izmantot, piemēram, skaļruņu diagnostikai vai zemas frekvences celiņu pārbaudei radio.
• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar mērinstrumentu ar manuālu diapazona regulēšanu, izmantojot ciparnīcu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• RANGE - manuāla mērījumu diapazona maiņa. Noderīga funkcija, ja tiek pārbaudīti daudzi vienādi zināmas vērtības komponenti, piemēram, virkne rezistoru. Manuāla diapazona iestatīšana ievērojami saīsina šādu mērījumu veikšanas laiku.
• SEL - mērīšanas režīma maiņa, piemēram, no maiņstrāvas uz līdzstrāvas sprieguma mērīšanu.
• DATA HOLD - saglabā uz displeja pašlaik izmērīto vērtību.

Papildu informācija

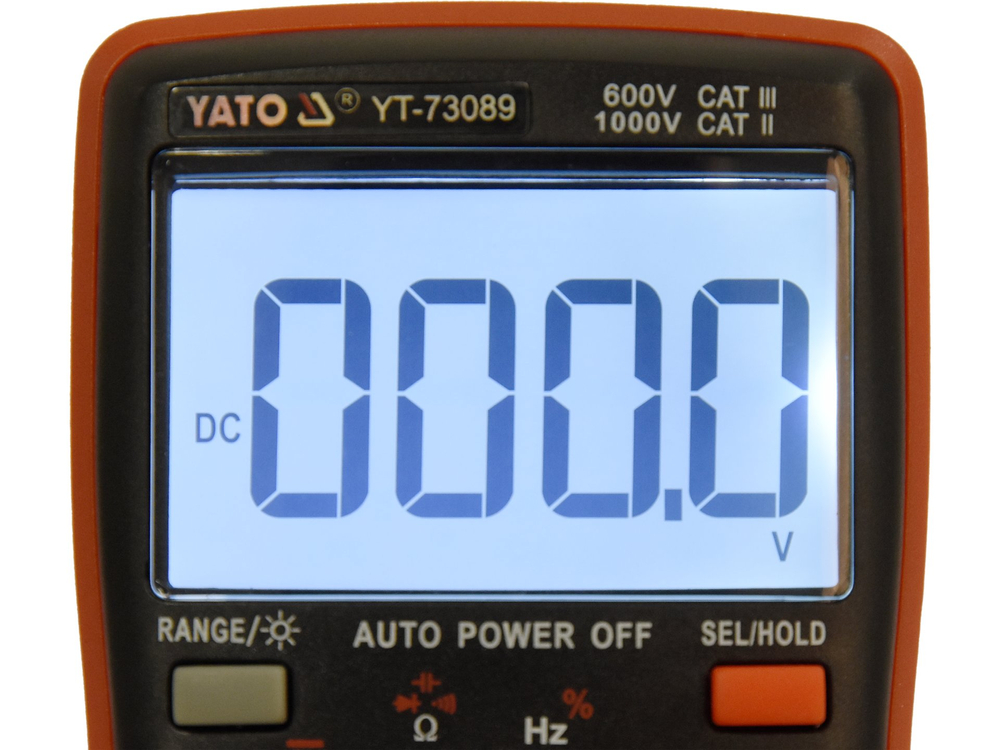

• LCD displejs, maksimālais rādītais rezultāts: 9999
• ekrāna aizmugurgaismojums
• skaņas signāls ķēdes nepārtrauktības testā, ja pretestība ir mazāka par 50 Ω
• iespēja atsevišķi ieslēgt diodes un nepārtrauktības testus

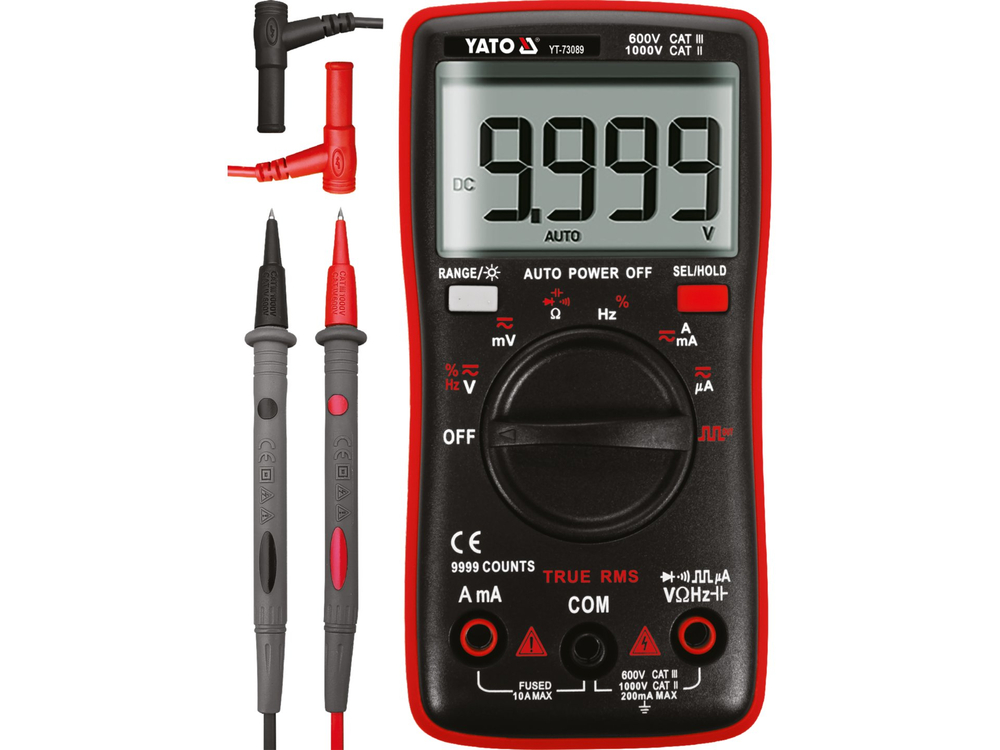

• testēšanas zondes iekļautas komplektā, garums 14,5 cm
• kabeļa garums, ieskaitot zondes 97 cm
• kabeļa diametrs, ieskaitot izolāciju: 3,5 mm
• konstrukcija ar pārslodzes aizsardzību
• korpuss izgatavots no ABS plastmasas
• automātiska skaitītāja izslēgšanās pēc 15 neaktivitātes minūtēm
• iespēja izslēgt automātiskās izslēgšanās režīmu
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AAA) baterijas
