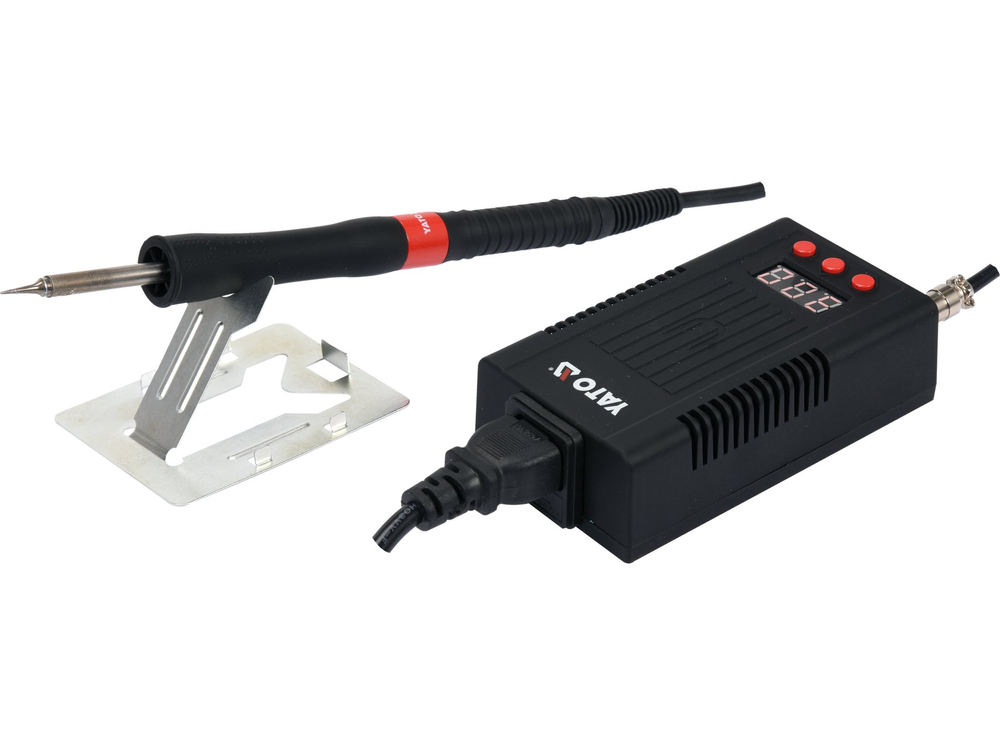

Lodēšanas stacija YT-82461 ar digitālo LED displeju, temperatūras kontroles un temperatūras kalibrēšanas funkciju ir paredzēta lietošanai ar lodēšanas uzgalīti ar iebūvētu sildītāju. T12 tipa lodēšanas uzgalis ir savienojums no keramikā iebūvēta pretestības stieples, temperatūras sensora un augstas kvalitātes lodēšanas uzgaļa. Iebūvētā bultgalviņas konstrukcija ļauj veikt ekspressildīšanu un ļoti ātri stabilizēt temperatūru. Yato stacija ir viena no nedaudzajām tirgū ar papildu funkciju, kas pagarina sildītāja un temperatūras sensora kalpošanas laiku, kas ievērojami uzlabo integrētās konstrukcijas lodēšanas uzgaļa ekonomiskumu. Lodāmura kolba ļauj ātri nomainīt lodēšanas uzgaļus, ir ļoti patīkama pieskārienam un izceļas ar vienu no mazākajiem roktura satvēriena attālumiem no lodēšanas punkta, kas ir ļoti noderīgi, veicot precīzus darbus.

• jauda: 75W
• temperatūras diapazons: 90 - 480°C
• temperatūras precizitāte: +- 2°C
• temperatūras stabilizācija
• temperatūras kalibrēšana
• ieslēgšanas un izslēgšanas poga priekšpusē

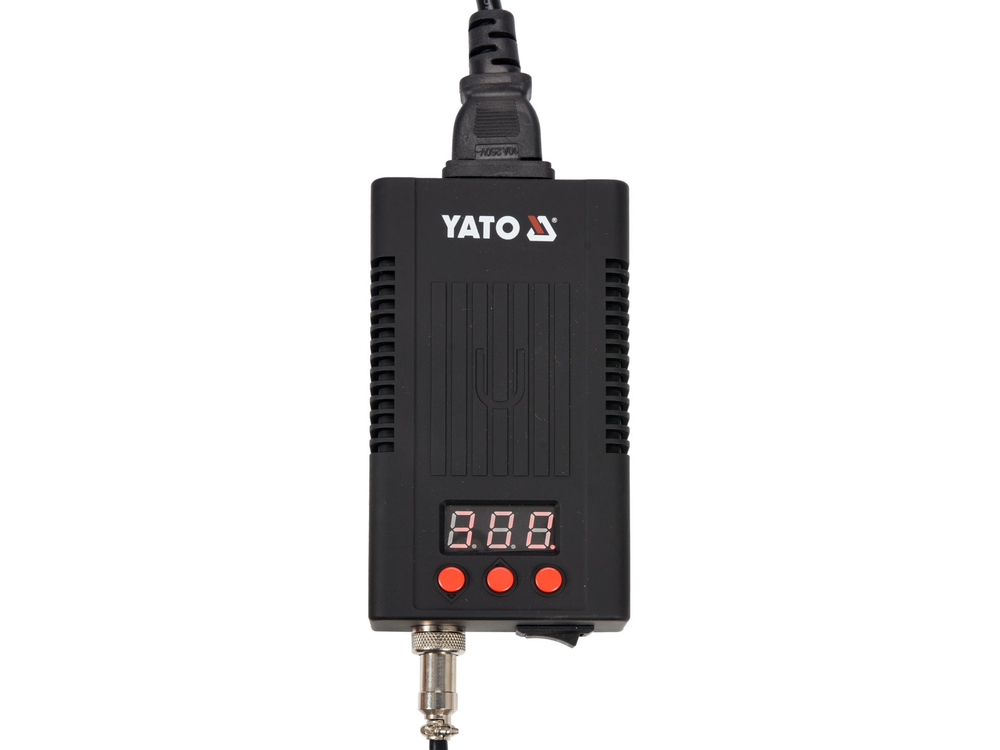

Digitālais displejs ar sarkanu LED apgaismojumu informē mūs par:

• iestatīto un pēc tam faktisko galvenās buras temperatūru
• temperatūras kalibrēšanas funkcijas iestatījumus

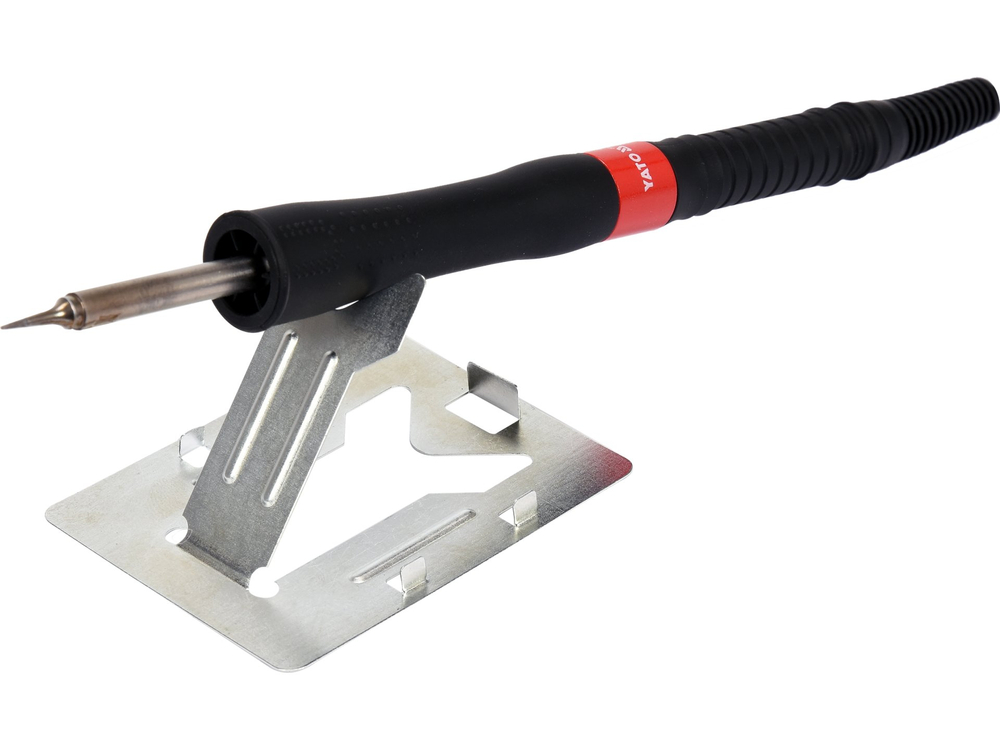

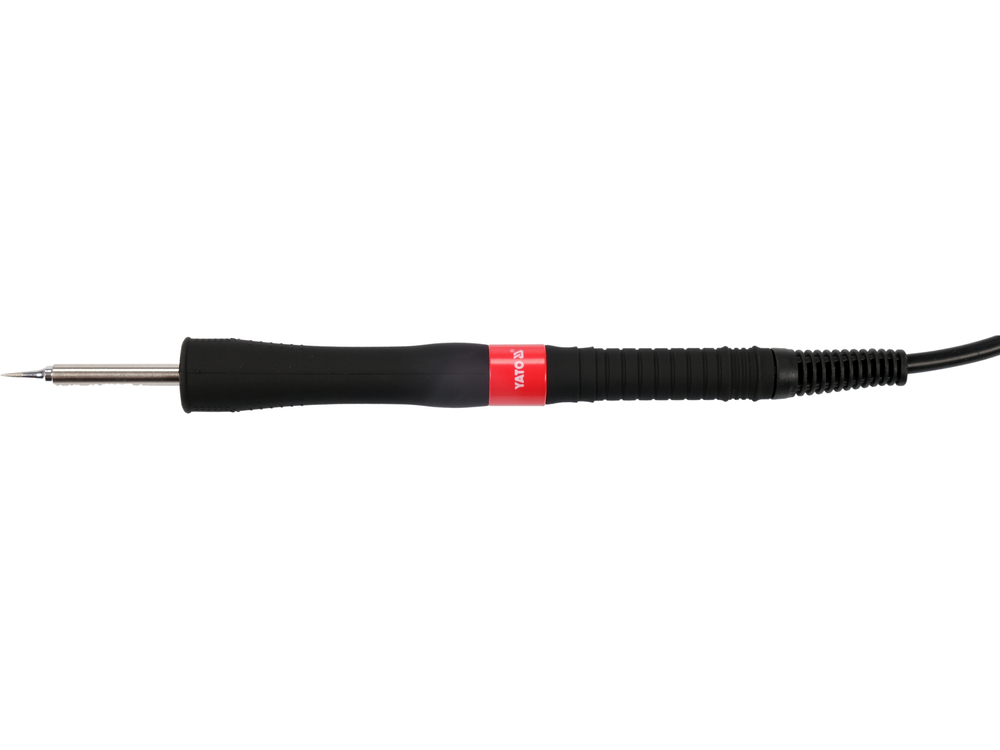

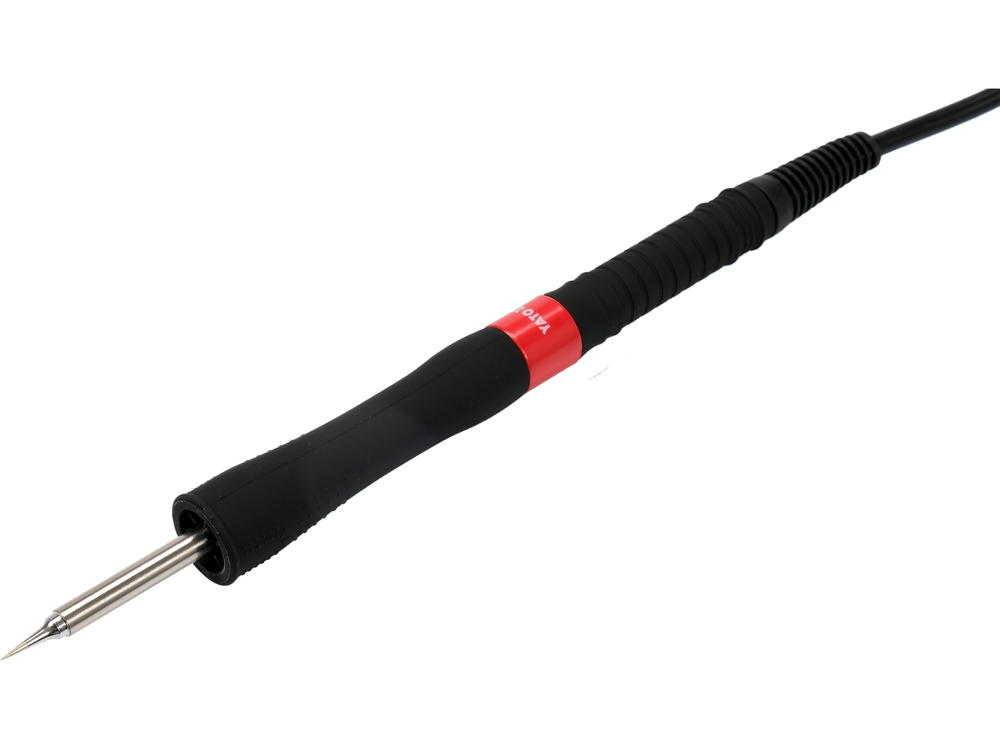

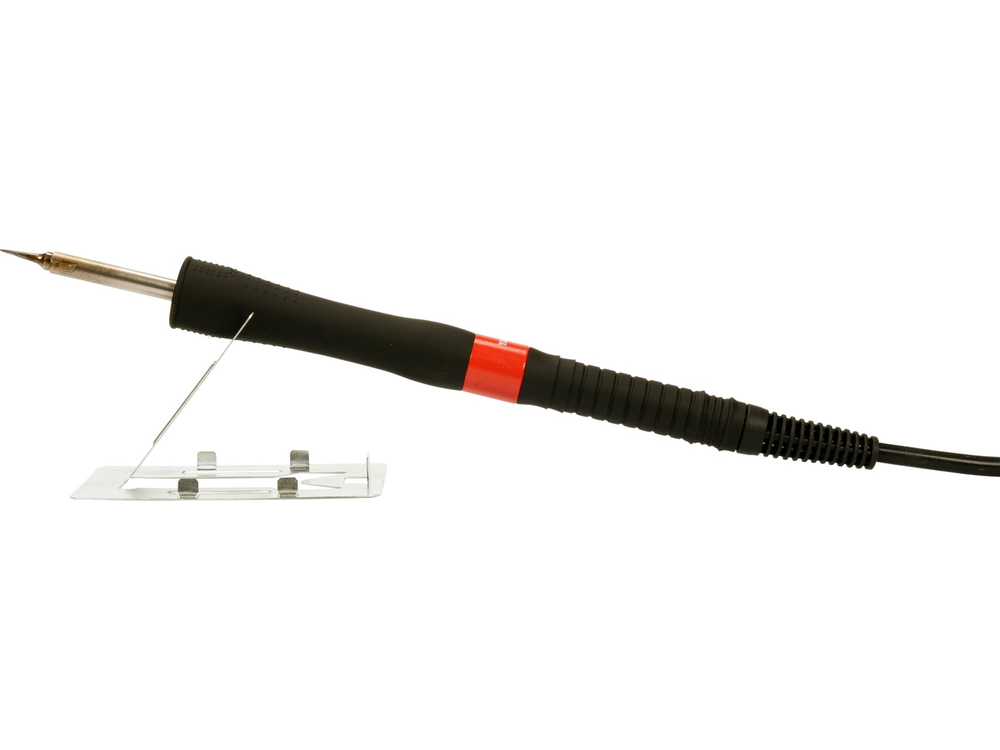

lodēšanas kolba:

• sildītāja darba spriegums: līdz 24 V
• lodēšanas uzgaļa tipu: T12
• ātri nomaināms uzgalis
• Lodēšanas uzgalī iebūvēts sildītājs un temperatūras sensors.
• plāns rokturis no augstas kvalitātes plastmasas
• Īss attālums starp rokturi un lodēšanas punktu: tikai 45 mm liels lodēšanas uzgaļa izvirzījums.
• Karstumizturīgs, elastīgs kabelis
• kabeļa garums: 1,05 m
• Lodāmura svars ar lodāmo uzgalīti un vadu: aptuveni 65 g
• T12-ILS lodēšanas uzgalis komplektā - precīzam darbam, uzgaļa diametrs tikai 0,15 mm

YT-82461 lodēšanas stacija uzkarst līdz darba temperatūrai 350 °C aptuveni 20 sekundēs, bet līdz aptuveni 85 % no iestatītās temperatūras, šajā gadījumā līdz aptuveni 300 °C, - 7 sekundēs.

T12 bultgalviņas - priekšrocības un trūkumi, kā arī enerģijas pārvaldības ietekme uz to kalpošanas laiku:

Viena no lielākajām integrētās lodēšanas uzgaļu konstrukcijas priekšrocībām ir gaisa pretestības problēmas novēršana starp lodēšanas uzgalīti un temperatūras sensoru. T12 tipa lodēšanas uzgaļos temperatūras sensors ir savienots virknē ar sildītāju* un atrodas lodēšanas uzgalī pēc iespējas tuvāk tā galam. Tādējādi jebkuras temperatūras izmaiņas, piemēram, lodējot lielus komponentus, temperatūras stabilizācijas funkcija gandrīz nekavējoties konstatē, un tā reālajā laikā koriģē ierīces jaudu, lai saglabātu iestatīto iestatījumu**.

Vēl viena priekšrocība, ko novērtē daudzi lietotāji, ir lodēšanas uzgaļa maiņas ātrums un pat iespēja to mainīt, negaidot, kamēr uzgalis atdziest. Lai to izdarītu, pietiek ar karstumizturīga materiāla palīdzību satvert uzkarsēto uzgalīti un izstumt to no lodēšanas kolbas.

Temperatūras sensora un sildītāja sērijveida savienojumam neapšaubāmi ir daudz priekšrocību, taču tam ir arī trūkums - tas samazina paša sensora kalpošanas laiku. Yato YT-82461 lodēšanas stacija ir viena no nedaudzajām tirgū ar īpašu funkciju, kas ierobežo šāda risinājuma negatīvo ietekmi:

Pēdējā uzgaļa atkārtotas uzsildīšanas fāzē stacijas programmatūra pakāpeniski samazina sildītāja jaudu, pirms tā sasniedz 100 % no iestatītā. Piemēram, pie temperatūras iestatījuma 350 °C stacija darbosies ar pilnu jaudu līdz aptuveni 85 % no iestatījuma un tad pakāpeniski samazinās jaudu pēdējos 15 %. Šāda veida regulēšana ierobežo negatīvo jaudas kāpuma ietekmi gan uz pašu staciju, gan uz galvenajiem buru elementiem. Viedā jaudas pārvaldība pozitīvi ietekmē arī precīzu temperatūras stabilizācijas funkcijas darbību.

Citas funkcijas:

Temperatūras stabilizācijas funkcija ļauj saglabāt iepriekš iestatīto lodēšanas uzgaļa temperatūru dažādos karstuma pieprasījuma apstākļos, lai izveidotu pareizu lodēšanas savienojumu. Atkarībā no lodējamās detaļas lieluma un lodēšanas lauka lodēšanas uzgalis izdala vairāk vai mazāk siltuma, un ierīce, izmantojot iebūvēto uzgaļa temperatūras sensoru, nepārtraukti nolasa faktisko vērtību un salīdzina to ar iestatīto temperatūru, pēc tam palielina vai samazina enerģijas patēriņu atbilstoši nepieciešamībai, lai uzturētu iestatīto temperatūru.

Temperatūras kalibrēšanas funkcija ļauj kalibrēt uzgaļa galviņā iebūvēto temperatūras sensoru. Atkarībā no galvenās buras kvalitātes, izmēra un nolietojuma zinošs lietotājs var pats kalibrēt sensoru, izmantojot temperatūras mērierīci. Pareizs nolasījums ne tikai pozitīvi ietekmē temperatūras stabilitāti, bet arī palīdz pieredzējušam lietotājam izvairīties no kļūdas, kas saistīta ar PCB savienojuma pārkaršanu.

Uzmanību.

* Temperatūras sensors T12 bultskrūvēs ir savienots virknē ar pretestības vadu/sildītāju, un saziņa ar vadības shēmu notiek caur vadiem, kas nodrošina sildītāju. Parasti šāda tipa konstrukcijā īpaša vadības shēma pārtrauc sildītāja barošanu uz mazāk nekā milisekundi, nolasa bultas uzgaļa gala temperatūru un pēc vajadzības pastāvīgi pielāgo enerģijas patēriņa parametrus. Tas ir ciklisks process, kas normālas darbības laikā nav pamanāms, un tā rezultātā tiek stabilizēta galvenās strēles gala temperatūra.

**Pr Salīdzinājumam - temperatūras stabilizācija ierīcēs ar kolbas konstrukciju ar sildītāju un slīdošo galu aizkavējas gaisa pretestības dēļ. Arī gaisam brīvajā telpā starp bultas galu un sildītāju ir jāsasilst vai atdzist, kas vēl vairāk paildzina sildītājā iebūvētā temperatūras sensora reakciju. Stabilizācija, jo īpaši vecākās konstrukcijās, kur temperatūras sensors bija iebūvēts sildelementa centrā, bija lēna. Mūsdienu kolbām, piemēram, YT-82456, YT-82458 un YT-82459, ir jaunas paaudzes sildītāji ar īpašu formu un temperatūras sensoru, kas atrodas sildītāja galā. Tādējādi bultas gals labi pieguļ sildītājam un gaisa pretestības ietekme uz stabilizācijas funkciju ir samazināta līdz minimumam.
