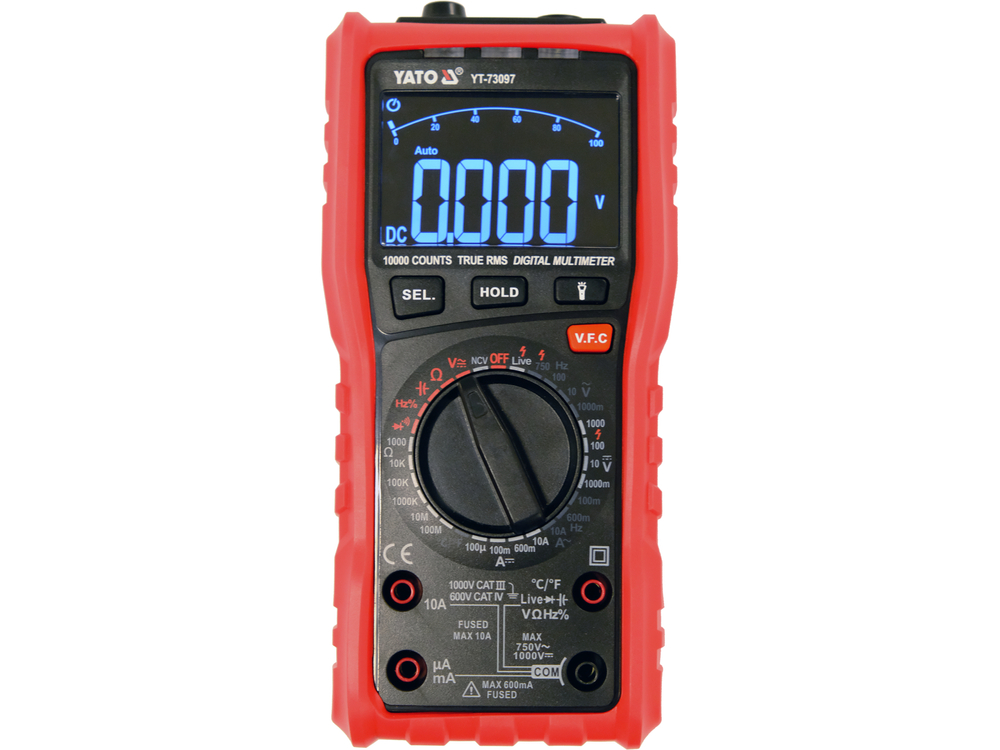

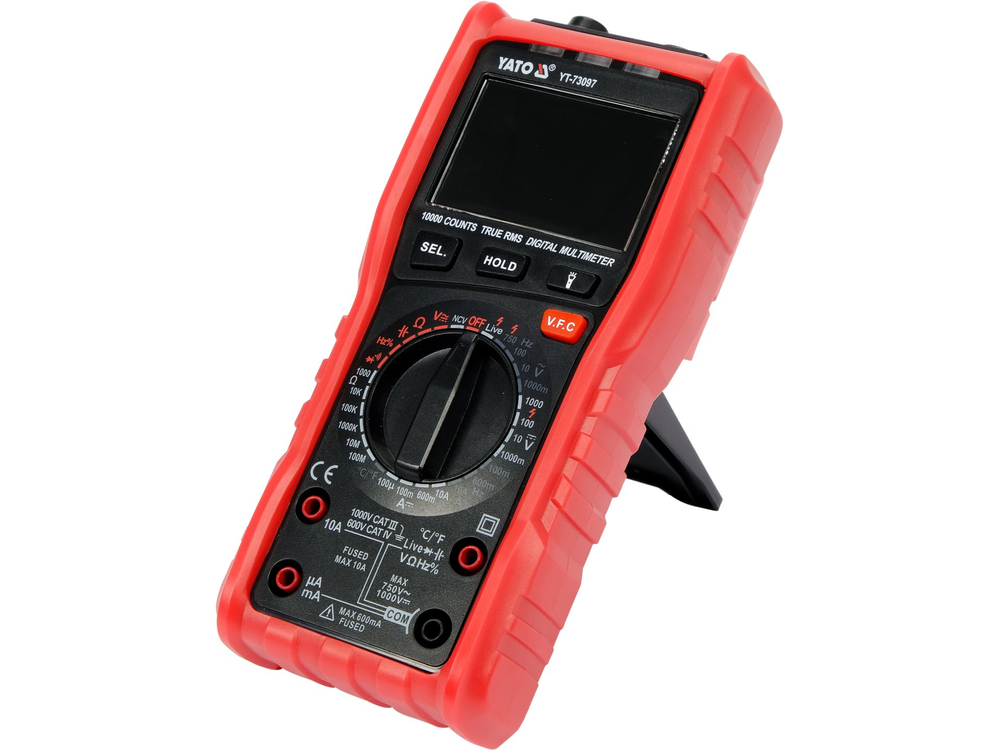

YT-73097 universāls mērītājs ar TRUE RMS funkciju ar unikālu dizainu un automātisku un manuālu mērīšanas diapazonu. Tas ļauj veikt pamata un progresīvus elektrisko lielumu mērījumus. Lielais daudzfunkcionālais LCD displejs dažos mērījumu režīmos ļauj uzrādīt divas vērtības vienlaikus, piemēram, spriegumu un frekvenci no elektrotīkla rozetes. Korpuss ir aprīkots ar sarkanu gumijas apvalku ar īpašām vietām mērīšanas zondēm, pateicoties kuram mērierīce viegli neizlīdēs no rokām un samazinās bojājumu risku kritiena laikā. Modernā plates konstrukcija un speciālā programmatūra nozīmē ne tikai rādījumu ātrumu, precizitāti un atkārtojamību, bet arī paaugstinātu drošības līmeni, par ko liecina iegūtais CAT IV sertifikāts līdz 600 V spriegumam.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-750 V, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA + V.F.C.
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS SPRIEGUMA MĒRĪJUMI: 0-1000 V
• maiņstrāvas mērījumi: MAIŅSTRĀVA 0-10 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA: MAIŅSTRĀVA 0-10 A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA
• Līdzstrāvas mērīšana: līdzstrāva 0-10 A, LĪDZSTRĀVA: LĪDZSTRĀVA 0-10 A, LĪDZSTRĀVA 0-10 A, LĪDZSTRĀVA 0-10 A
• pretestības mērīšana: 0-99,99 MΩ
• diodes tests:_IF 1mA,_UR 3, 2V
• ķēdes nepārtrauktības tests: 0-30 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-99,99 mF
• frekvences mērīšana: 0-9,999 Mhz
• pildījuma koeficienta mērīšana: 1-99%
• temperatūras mērīšana: -20 līdz 1000°C
• bezkontakta maiņstrāvas sprieguma noteikšana: NCV

Mērījumu precizitāte:

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 235 V

• Mērītāja YT-73097 mērījumu precizitāte šim diapazonam ir : ±(1,0% + 5), izšķirtspēja 0,1 V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 1,0 %) + 5 x izšķirtspēja.
• aprēķins: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235 V = 235 ± 2,85 V

• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērīšanas indikācijai: 12 V = 12 ± 0,09 V
• rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas mērījumu indikācijai: : 8 A = 8 ± 0,15 A

Tabulu ar mērījumu izšķirtspēju un precizitāti var atrast lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS - mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• NCV - bezkontakta maiņstrāvas sprieguma noteikšana ar induktīvo metodi. Mērītājs nosaka sprieguma klātbūtni izolētā vadītājā, izmantojot NCV sensoru uz ierīces priekšējās virsmas.
• LIVE - fāzes klātbūtnes pārbaude, izmantojot vienu no mērīšanas zondēm. Ļauj pārbaudīt, kurā elektriskās kontaktligzdas atverē ir fāze. Ievietojiet mērīšanas zondi caurumā, ja tiek konstatēta fāze, displejā parādīsies LIVE.
• V.F.C. - zemfrekvences filtrs. Šo funkciju izmanto, piemēram, mērot izejas spriegumu elektromotora kontrolierī, kas izmanto frekvences un sprieguma izmaiņas, lai kontrolētu motora ātrumu (VFD kontrolieri). Kad funkcija ir aktivizēta, mērītājs filtrē augstfrekvences traucējumus, piemēram, no PWM signāla, un atstāj tikai zemo frekvenci. Šādā veidā filtrs ļauj precīzi izmērīt motorā plūstošā sprieguma/strāvas vidējo kvadrātisko vērtību.
• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar mērinstrumentu ar manuālu diapazona regulēšanu, izmantojot ciparnīcu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas dod visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. YT-73097 ir unikāla konstrukcija, jo papildus režīmiem ar automātiskiem mērījumiem tas piedāvā veikt elektrisko pamatlielumu mērījumus arī diapazonos, kas iestatīti manuāli ar pogu, tādējādi apvienojot abu risinājumu priekšrocības. Ja jūs zināt aptuveno mērījuma vērtību un iestatāt atbilstošu diapazonu, jūs gūsiet labumu no indikācijas ātruma.
• SEL - maina mērīšanas režīmu, piemēram, no maiņstrāvas uz līdzstrāvas sprieguma mērīšanu.
• HOLD - patur uz displeja pašlaik izmērīto vērtību.
• FLIGHT - ierīces priekšpusē ir diode darba zonas izgaismošanai, ko ieslēdz un izslēdz ar šo pogu.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 9999
• skaņas un gaismas signāls nepārtrauktības testā, ja pretestība ir mazāka par 30 Ω
• automātiskais režīms diodes un nepārtrauktības testiem, šajā iestatījumā mērītājs pats nosaka, vai tas strādā ar diodi vai zemas pretestības ķēdi.
• iespēja ieslēgt diodes un nepārtrauktības testus atsevišķi, izmantojot SEL pogu, nepārtrauktības testa iestatījumā uzreiz atskan skaņas signāls.

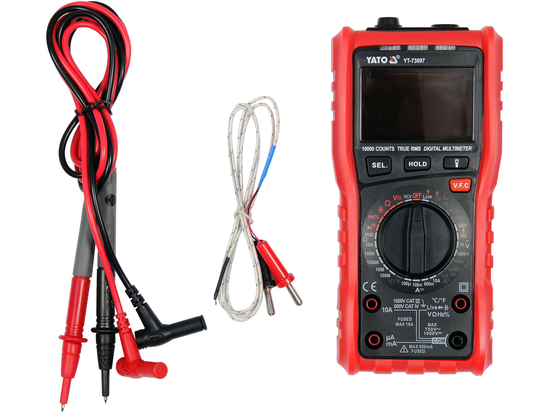

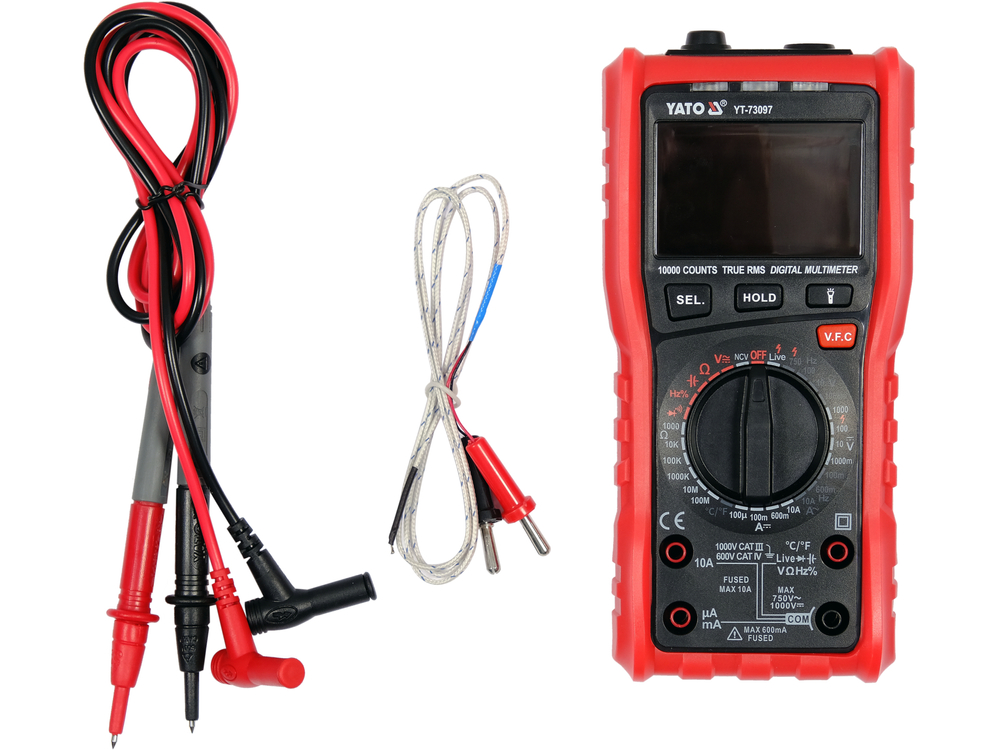

• komplektā ietilpst 15 cm garas mērīšanas zondes
• kabeļa garums, ieskaitot zondes 110 cm
• kabeļa diametrs, ieskaitot izolāciju: 3,5 mm diametrs ar kabeļa diametru
• konstrukcija ar pārslodzi un aizsardzību gan strāvas, gan sprieguma mērījumiem
• drošinātāja pārslēgšanās signalizācija
• trauksmes signāls, ja zonde ir ievietota nepareizajā kontaktligzdā, piemēram, ja pēc mērītāja ieslēgšanas iestatāt to sprieguma mērīšanai un ievietojat zondi strāvas mērīšanas kontaktligzdā, displejā tiek parādīts LEAD.
• ABS korpuss
• automātiska skaitītāja izslēgšanās pēc 10 neaktivitātes minūtēm
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AA) baterijas
