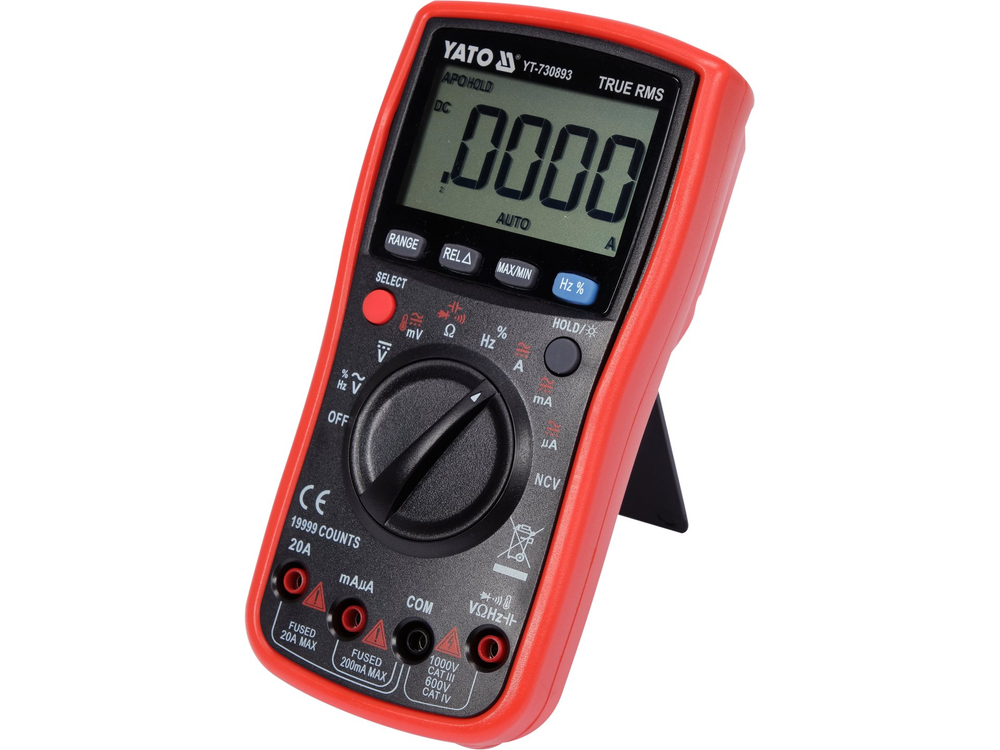

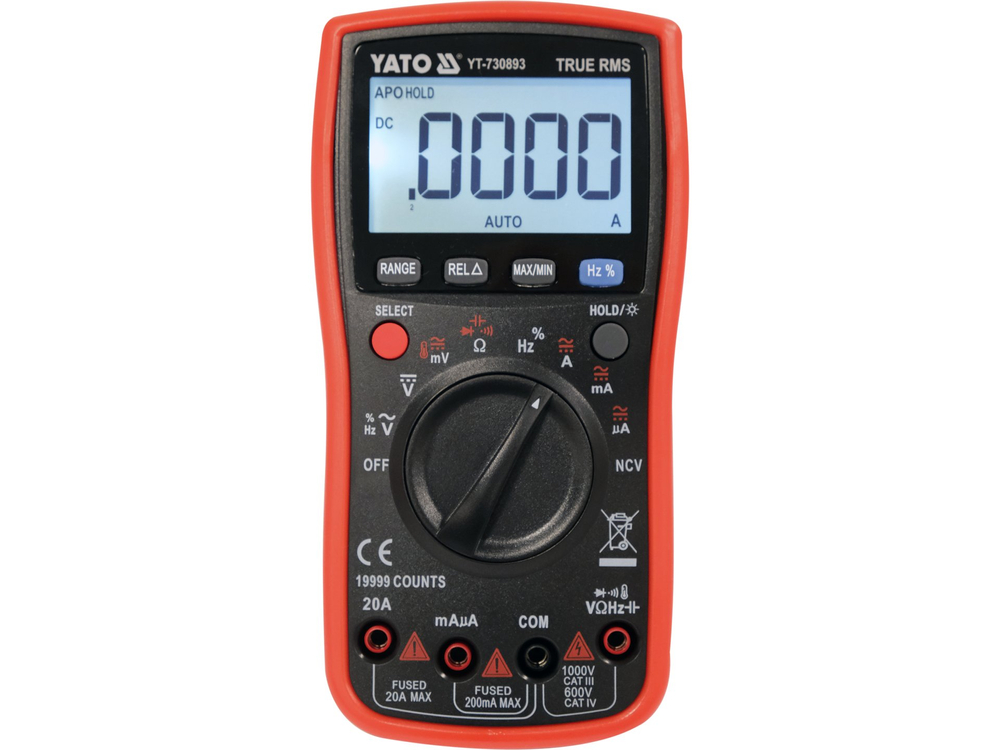

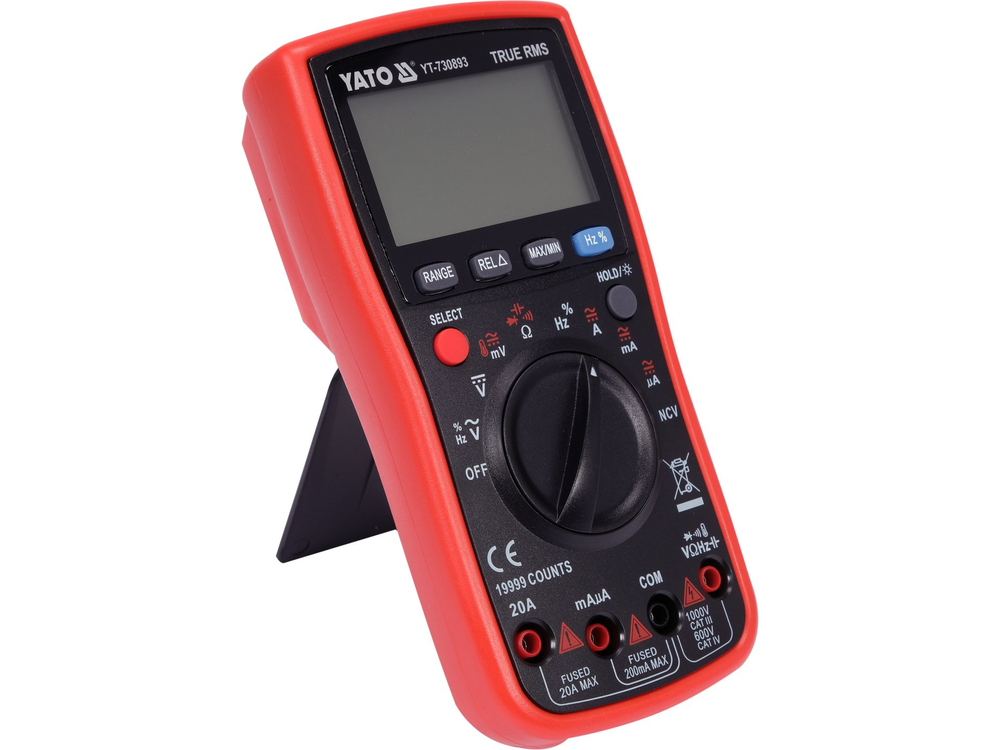

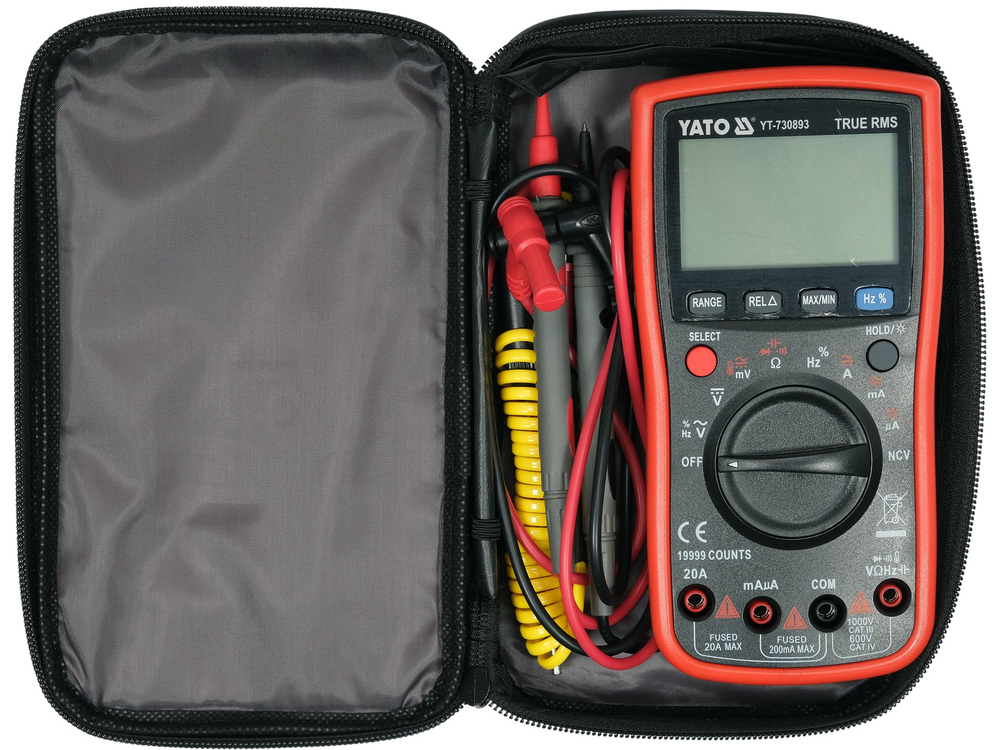

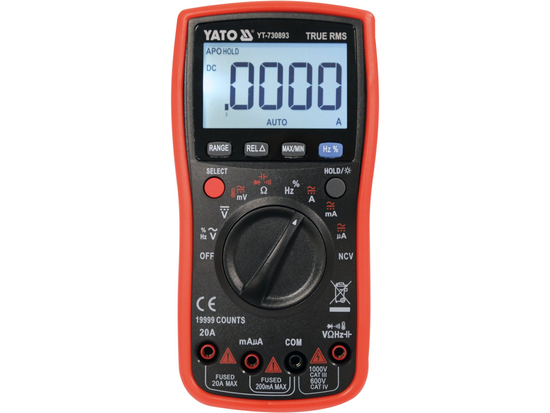

Universāls mērītājs ar TRUE RMS funkciju un automātisku diapazonu katram mērījumam. Tas ļauj veikt gan pamata, gan progresīvus elektrisko lielumu mērījumus. Lielo daudzfunkcionālo LCD displeju, mērījumus atvieglojošo funkciju klāstu, darbības ātrumu un rūpniecisko precizitāti novērtēs gan elektronikas inženieri, gan elektriķi, gan mājas meistaru entuziasti. Korpuss ir aprīkots ar sarkanu gumijas kabatu ar īpašām vietām mērīšanas zondēm, pateicoties kuram mērierīce viegli neizlīdēs no rokām un samazinās bojājumu risku kritiena laikā. Mērīšanas zondes vadiem ir silikona izolācija, kas ir elastīga un izturīga pret augstām temperatūrām.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: MAIŅSTRĀVAS 0-750 V, PATIESĀ VIDĒJĀ ĢEOMETRISKĀ VĒRTĪBA (TRUE RMS).
• Līdzstrāvas sprieguma mērīšana: 0-1000 V, LĪDZSTRĀVAS LĪDZSTRĀVAS MĒRĪŠANA, LĪDZSTRĀVAS LĪDZSTRĀVAS MĒRĪŠANA, LĪDZSTRĀVAS LĪDZSTRĀVAS MĒRĪŠANA.
• maiņstrāvas mērījumi: MAIŅSTRĀVA 0-19,999A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA: MAIŅSTRĀVA: 0-19,999A, PATIESĀ VID. ĢEOMETRISKĀ VĒRTĪBA
• Līdzstrāvas mērīšana: 0-19,999A, LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: LĪDZSTRĀVA 0-19,999A
• pretestības mērīšana: 0-9,999MΩ
• diodes tests:_IF 1,8 mA,_UR 3,2 V
• ķēdes nepārtrauktības tests: 0-50Ω

Papildu mērījumi

• Kondensatoru mērīšana: 0-9,999mF
• frekvences mērīšana: 0-9,999Mhz
• pildījuma koeficienta mērīšana: 1-99%
• temperatūras mērīšana: -20 līdz 1000°C
• bezkontakta maiņstrāvas sprieguma noteikšana: NCV

MĒRĪJUMU PRECIZITĀTE

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Aprēķins mērījumu rezultātam: 235V

• YT-730893 mērītāja mērījumu precizitāte šim diapazonam ir : ±(0,3% + 3), izšķirtspēja 0,1V.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 0,3%) + 3 x izšķirtspēja.
• aprēķins: (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005V.

Faktiskais rezultāts, ieskaitot mērījumu kļūdu, indikācijai 235V = 235 ± 1,005V

• Faktiskais rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma indikācijai: 12V = 12 ± 0,009V
• rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas mērījumu indikācijai: 0,01: 8A = 8 ± 0,067A

Tabulu ar izšķirtspēju un precizitāti konkrētam mērījumam var atrast lietošanas instrukcijā.

IEBŪVĒTĀS FUNKCIJAS

• TRUE RMS - mērierīce ar šo funkciju parāda maiņstrāvas sprieguma/sprieguma patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar patieso vidējo kvadrātisko vērtību rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• NCV - bezkontakta maiņstrāvas sprieguma noteikšana ar induktīvo metodi. Mērītājs nosaka spriegumu izolētā kabelī, izmantojot NCV sensoru ierīces priekšpusē.
• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar skaitītāju ar manuālu diapazona regulēšanu, izmantojot ciparnīcu, mērījumi jāveic secīgi no lielākā diapazona līdz diapazonam, kas nodrošina visprecīzāko rezultātu - pretējā gadījumā pastāv risks sabojāt ierīci. No otras puses, multimetram ar AUTO funkciju pietiek veikt vienu mērījumu, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā
• RANGE - manuāla mērījumu diapazona maiņa. Noderīga funkcija, ja tiek pārbaudīti daudzi vienādi zināmas vērtības komponenti, piemēram, virkne rezistoru. Manuāla diapazona iestatīšana ievērojami saīsina šādu mērījumu veikšanas laiku.
• REL - izmantojot šo funkciju mērījumu laikā, displejs tiks atiestatīts uz nulli un par atskaites līmeni tiks pieņemta vērtība, kas parādīta pirms displeja. Nākamais mērījums parādīs starpību starp izmērīto vērtību un saglabāto atsauces vērtību.
• MAX/MIN - maksimālā vai minimālā vērtība no pašreizējā mērījuma tiek saglabāta displejā.
• HZ % - ja poga ir iestatīta uz frekvences mērījumiem, poga mainīs iestatījumu uz pildījuma koeficienta/cikla mērījumiem.
• SELECT - maina mērīšanas režīmu, piemēram, no maiņstrāvas uz līdzstrāvas sprieguma mērīšanu.
• DATA HOLD - patur uz displeja pašlaik izmērīto vērtību.

PAPILDU INFORMĀCIJA

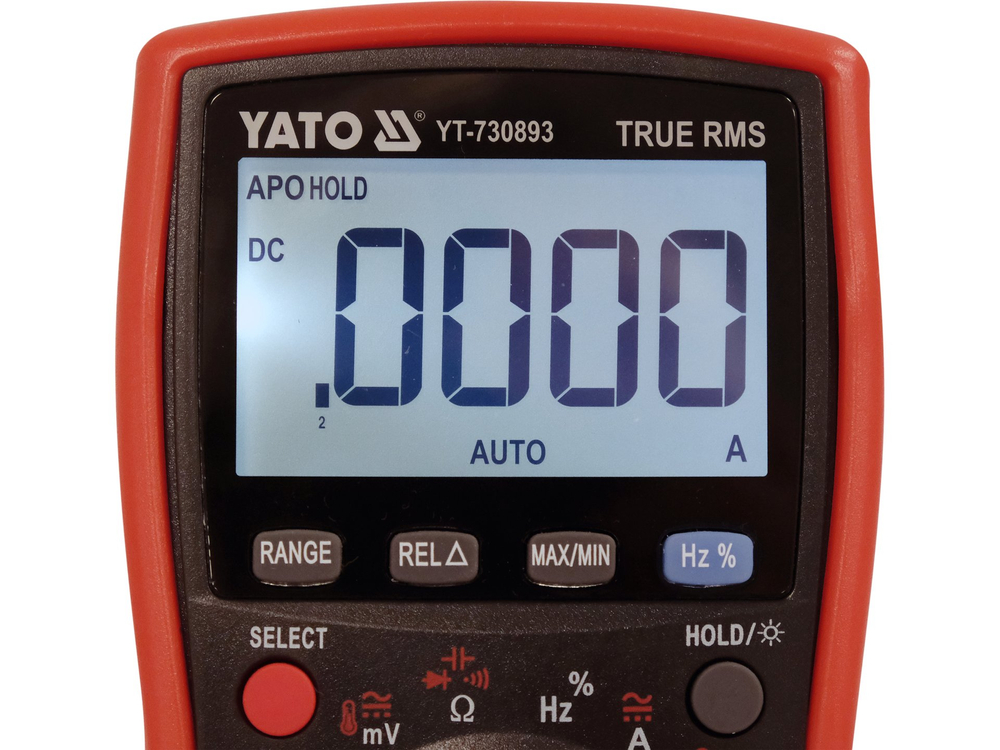

• LCD displejs, maksimālais rādītais rezultāts: 19999
• ekrāna aizmugurgaismojums
• akustiskais signāls nepārtrauktības ķēdes testā, ja pretestība ir mazāka par 50Ω
• iespēja atsevišķi ieslēgt diodes un nepārtrauktības testus

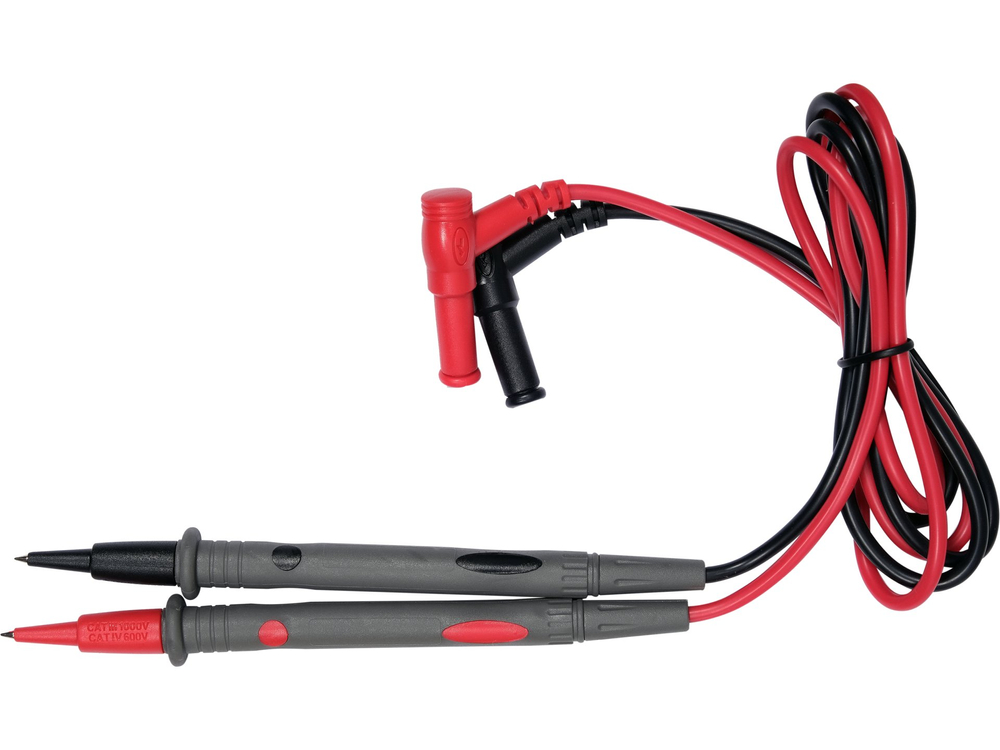

• zondes ar garumu 14,5 cm
• kabeļa garums, ieskaitot zondes: 97 cm
• kabeļa diametrs, ieskaitot izolāciju: 3,5 mm

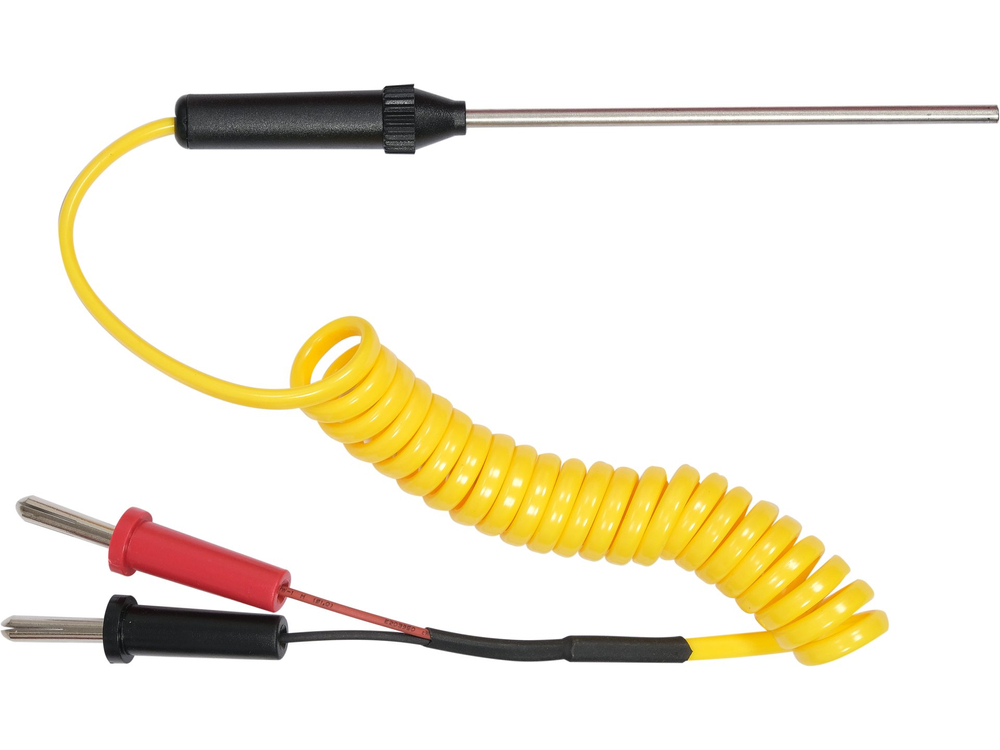

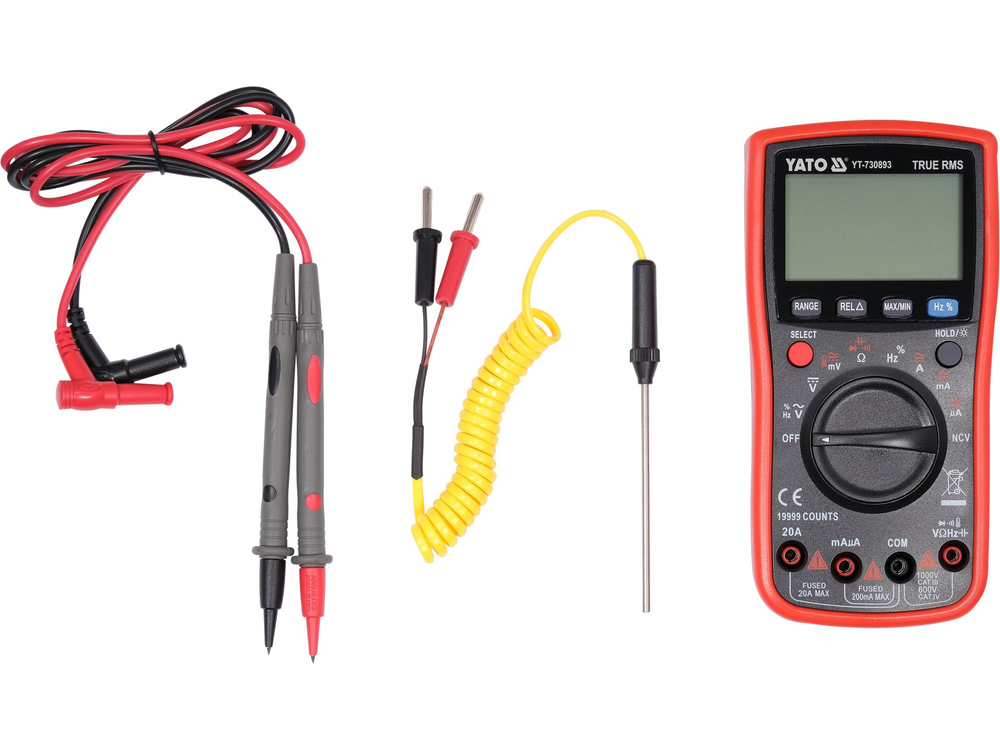

• iegremdēšanas zonde temperatūras mērīšanai
• konstrukcija ar pārslodzes aizsardzību
• korpuss izgatavots no ABS plastmasas
• automātiska mērītāja izslēgšanās pēc 15 neaktivitātes minūtēm
• iespēja izslēgt automātiskās izslēgšanās režīmu
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: divas 1,5 V (AA) baterijas
