YT-73137 kabeļu meklētājs ir ierīce kabeļu pārbaudei un atrašanās vietas noteikšanai. To izmanto, lai noteiktu kabeļa trasi sienā, identificētu tīkla kabeli serveru telpā, atrastu pārrāvumu automašīnas elektroinstalācijā, pārbaudītu RJ-45 kabeļa savienojumu secību un pārbaudītu telefona līnijas stāvokli.

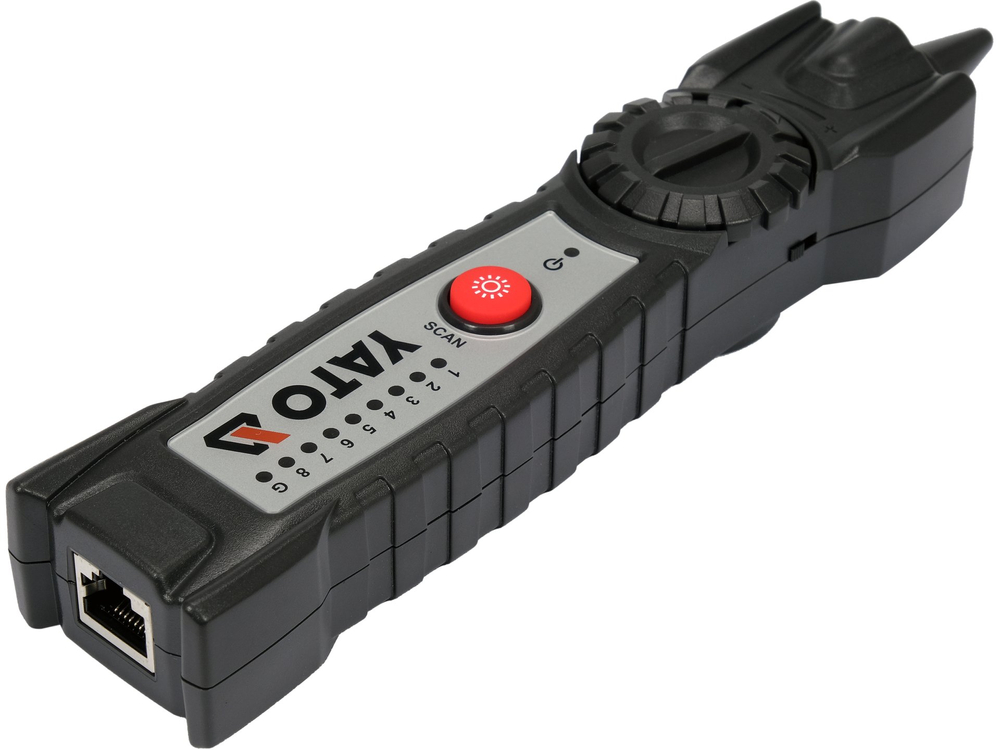

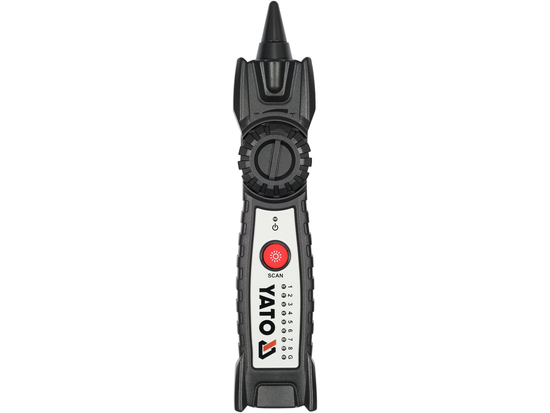

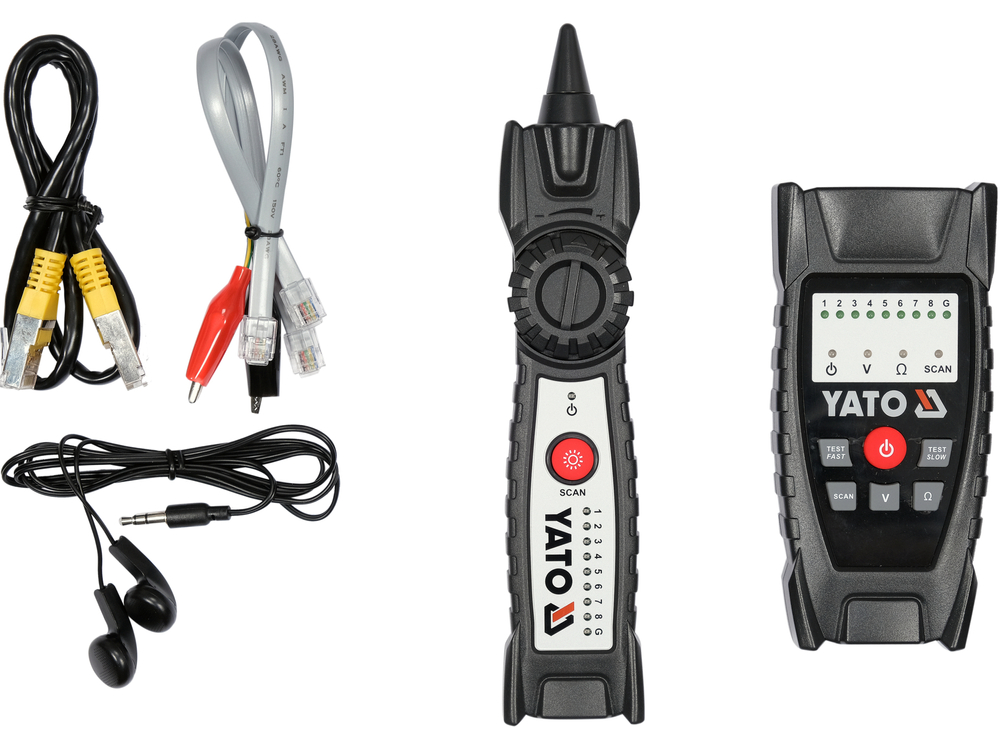

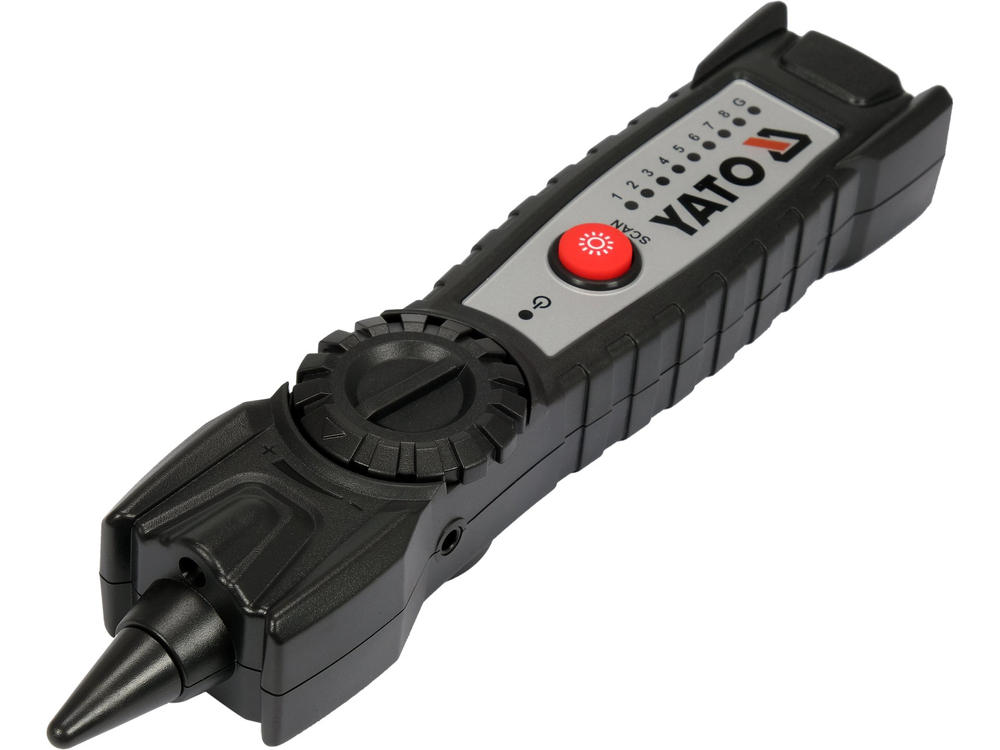

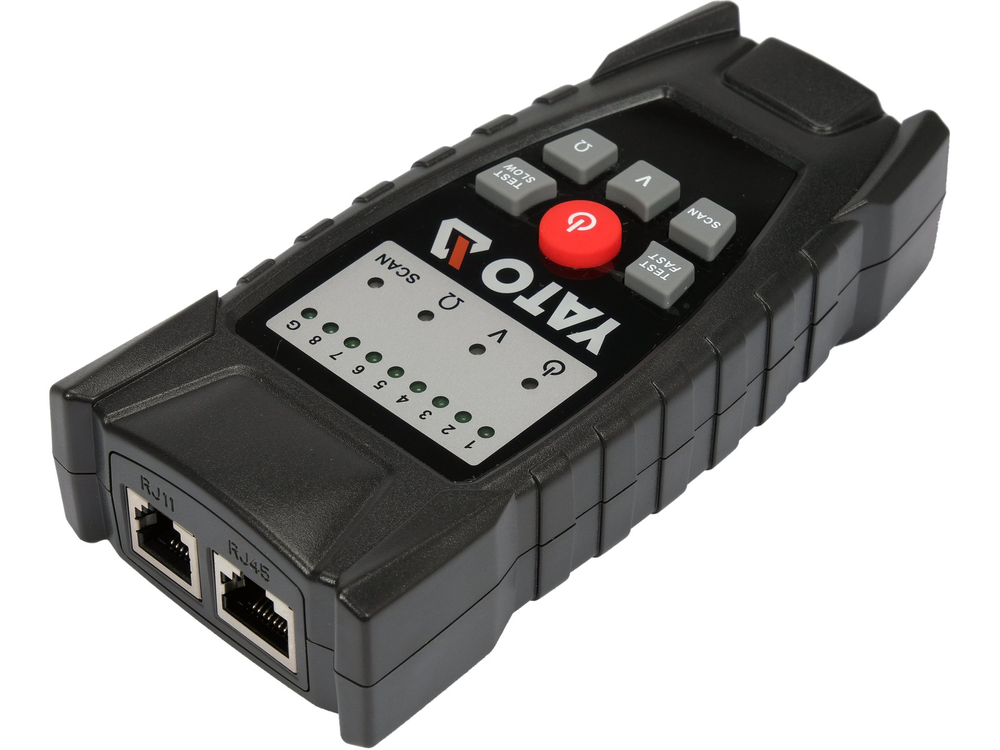

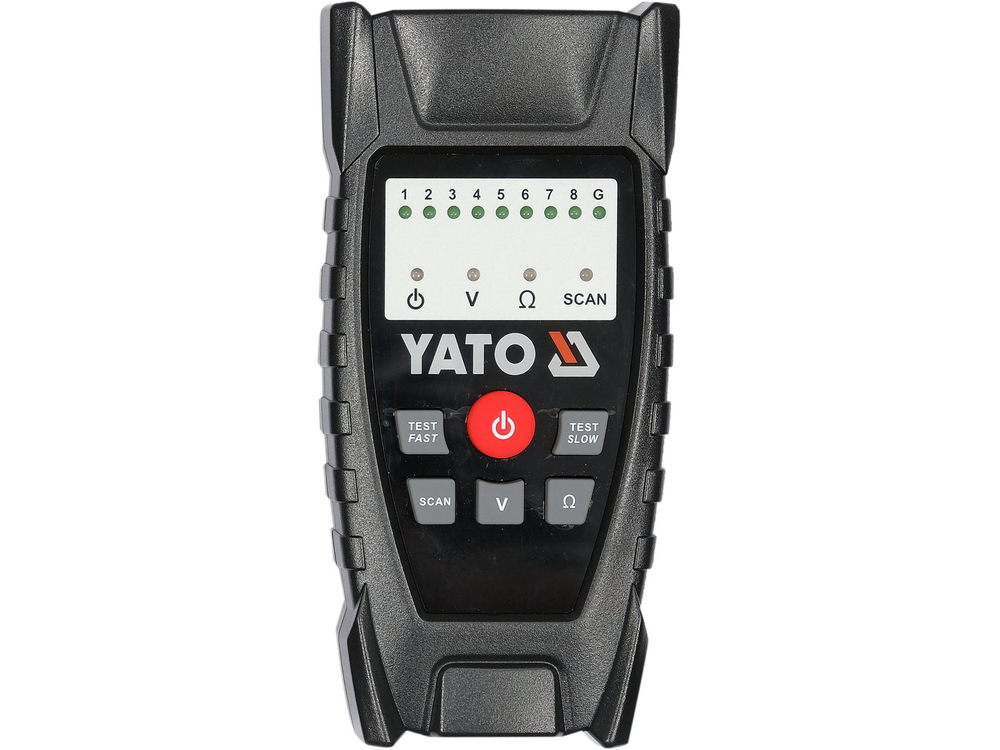

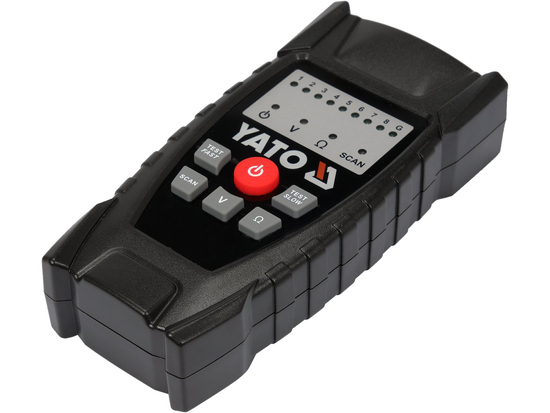

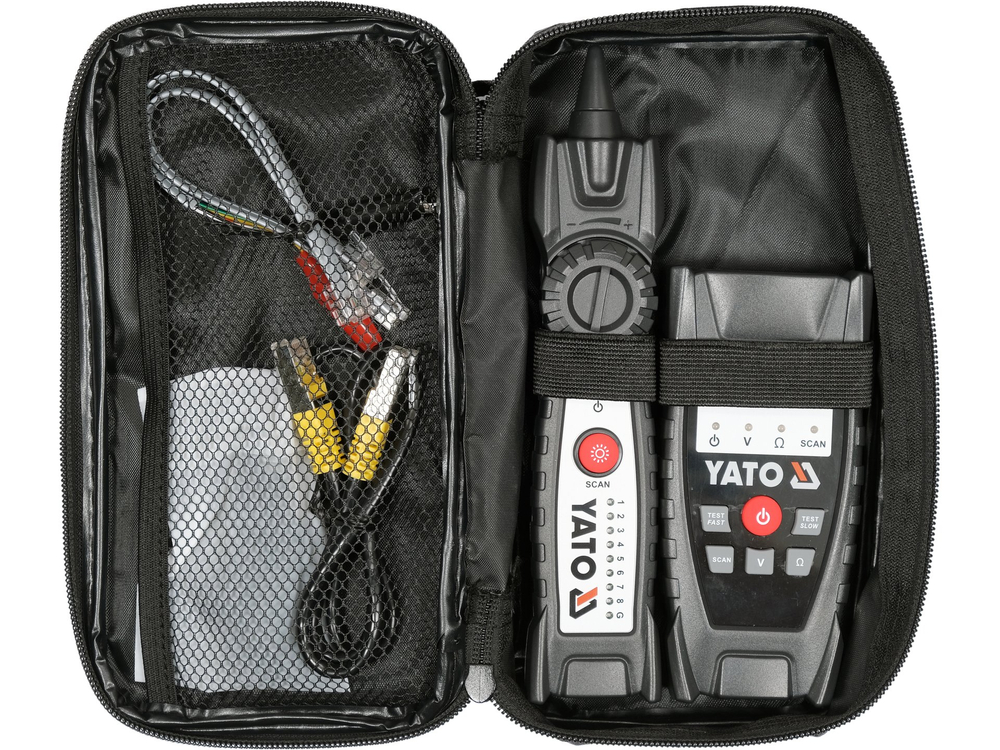

To veido divas ierīces: raidītājs un uztvērējs. Raidītājs ir savienots ar meklējamo kabeli, lai, aktivizējot SCAN funkciju, tas raidītu signālu ar uztvērējam zināmu frekvenci. Uztvērējs spēj bezvadu režīmā uztvert signālu no attāluma līdz pat vairākiem centimetriem* no meklējamā kabeļa.

Tas ir imūns pret traucējumiem. Signāls, ko uztvērējs saņem, tiek pārveidots skaņā bez trokšņiem un krakšķiem. Raidītāja jauda ļauj pārraidīt signālu pa kabeli vismaz 1 kilometra attālumā. Uztvērējā iebūvētā kontaktligzda ļauj pieslēgt, piemēram, komplektā iekļautās austiņas.

• korpusa materiāls: ABS
• signāla jutība/ skaļuma regulēšana
• raidītāja izmēri un svars: 63 x 134 x 31 mm / 138 g
• uztvērēja izmēri un svars: 40 x 200 x 32 mm / 120 g
• raidītāja barošanas avots: 3 x AAA - 1,5 V baterijas
• uztvērēja barošanas avots: 6F22 - 9 V akumulators
• zema akumulatora uzlādes līmeņa indikācija

Funkcijas:

• Kabeļu izvietojums un izvietojums
• kabeļa pārrāvuma atrašanās vieta
• RJ45 kabeļa savienojumu secības pārbaude
• tālruņa līnijas sprieguma pārbaude
• telefona līnijas sprieguma polaritātes pārbaude
• pārbaude, vai nav īssavienojuma

Vadu atrašanās vietas noteikšana sienās, papildus citiem drošības mērķiem, jāveic bez elektrotīkla sprieguma klātbūtnes meklējamajā vadā.

^{*Uzņēmējs uztvers spēcīgāku signālu, ja viens no raidītāja kabeļa krokodila tapām ir savienots ar zemi. Zemējums var būt vai nu mājas instalācijas zemējuma vads, vai, ja nav citu iespēju, mūsu ķermenis, kas pieskaras grīdai. Iekšējie testi apstiprināja kabeļa pārraidītā signāla uztveršanu 15 cm attālumā no uztvērēja (mērījums bez šķēršļiem starp uztvērēju un kabeli).}
