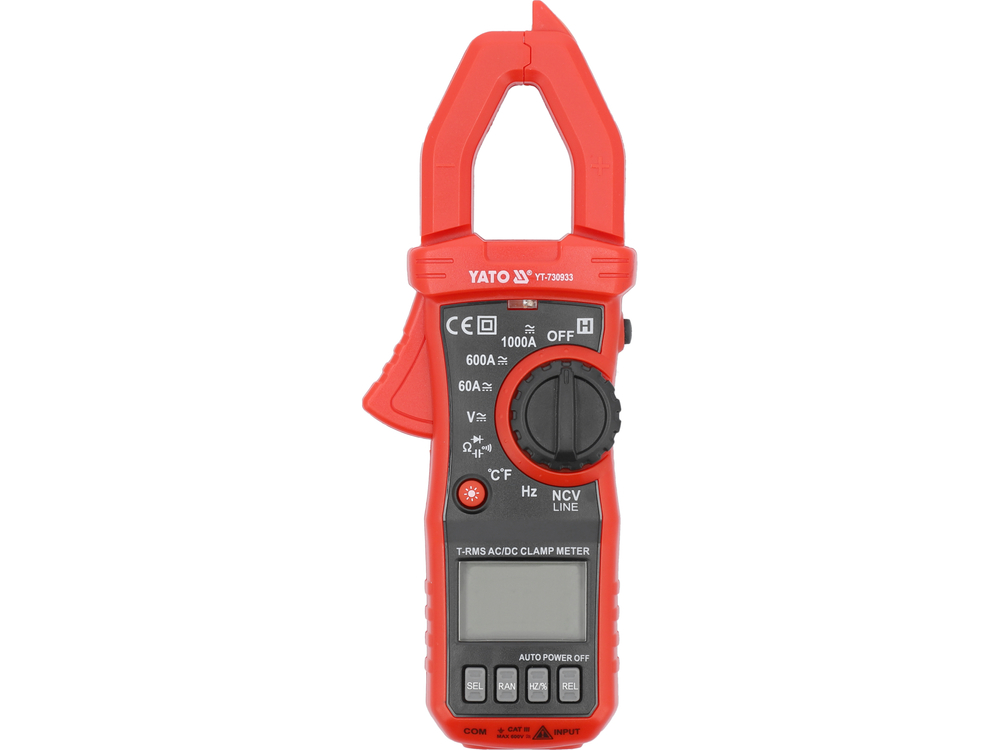

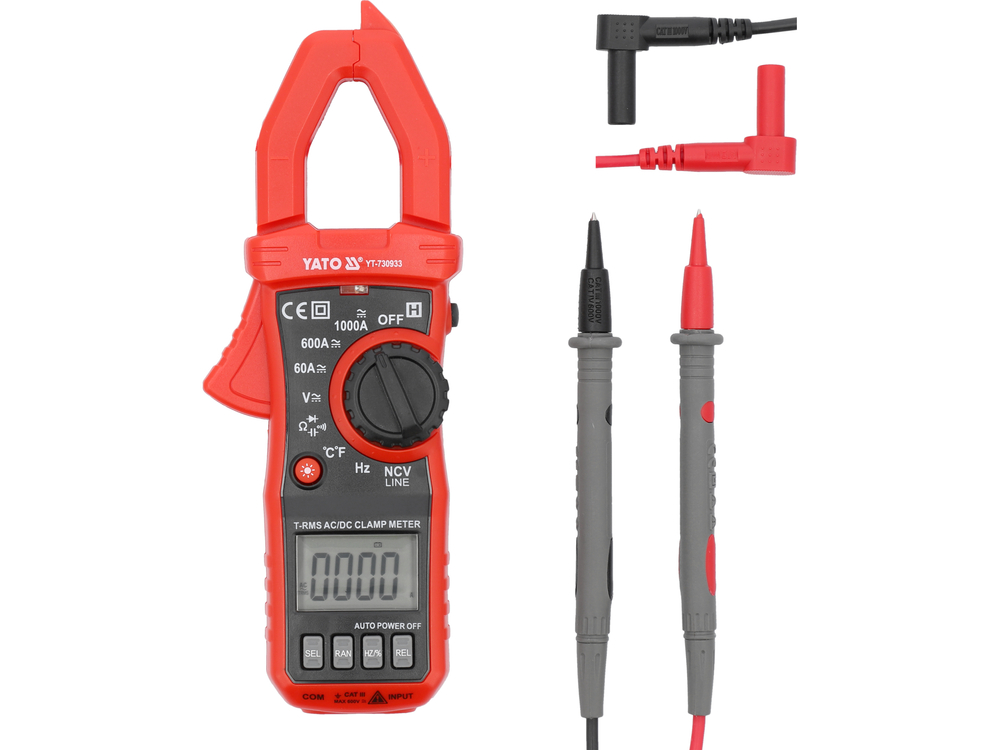

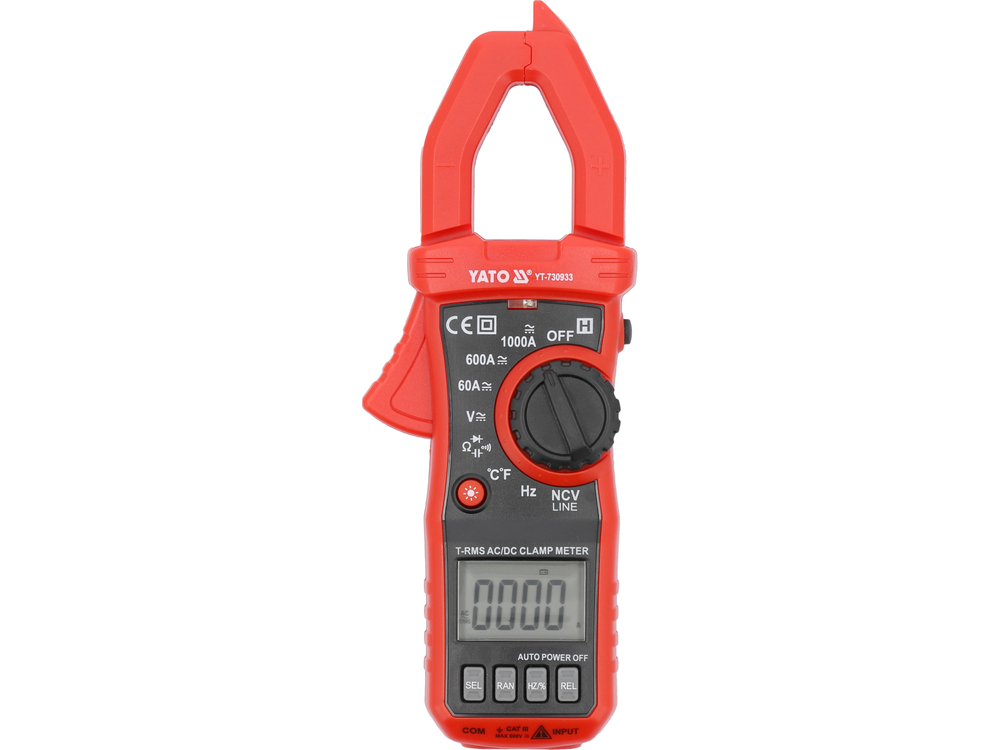

Universāls skavas mērītājs ar TRUE RMS funkciju, ar automātisko un manuālo diapazonu. Tas ļauj veikt pamata un progresīvus elektrisko lielumu mērījumus. Ar knaiblēm ir iespējams mērīt gan līdzstrāvu, gan maiņstrāvu diapazonā no 10 mA līdz 1000 A. Mērījumi notiek, neizjaucot ķēdi vai neatvienojot to no strāvas avota. Ar šo mērītāju var izmērīt daudz lielākas strāvas nekā ar parastajiem elektrības mērītājiem. Mērīšanas zondes vadiem ir silikona izolācija, kas ir elastīga un izturīga pret augstām temperatūrām.

Piezīme: Mērītāji, kas spēj mērīt līdzstrāvu, tostarp YT-730933, izmanto Hola sensoru, kas mēra magnētiskā lauka intensitātes vērtību. Zemes magnētiskais lauks rodas dabiski, tāpēc līdzstrāvas intensitātes mērītāja rādījumi nav nulles vērtības. Katru reizi pirms līdzstrāvas intensitātes mērīšanas skaitītājs jāpietuvina testējamajam kabelim, jānoullē, izmantojot REL pogu, pēc tam jāpiestiprina pie testējamā kabeļa un jānolasa rezultāts.

Pamata mērījumi:

• Maiņstrāvas sprieguma mērījumi: 0-750 V, TRUE RMS (40-1000 Hz).
• Līdzstrāvas sprieguma mērīšana: LĪDZSTRĀVAS SPRIEGUMS 0-1000 V
• maiņstrāvas mērījumi: A.C. 0-1000 A, TRUE RMS (40-1000 Hz).
• Līdzstrāvas strāvas mērīšana: LĪDZSTRĀVAS STRĀVAS MĒRĪŠANA: 0-1000 A
• pretestības mērīšana: 0-60 MΩ
• diodes tests:_IF 2 mA,_UR 3,2 V
• ķēdes nepārtrauktības tests: 0-50 Ω

Papildu mērījumi:

• Kondensatoru mērījumi: 0-100 mF
• frekvences mērīšana: 0-10 Mhz
• temperatūras mērīšana: -30 līdz 1000 °C
• bezkontakta maiņstrāvas sprieguma noteikšana: NCV
• ieslēgšanās strāvas mērīšana
• fāzes klātbūtnes mērīšana (testera funkcija)

Mērījumu precizitāte:

Maiņstrāvas mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultātu aprēķins: 30 A

• YT-730933 mērītāja mērījumu precizitāte šim diapazonam ir : ±(2,5%+10), izšķirtspēja 0,01 A.
• mērījumu kļūdas aprēķina formula: (mērījumu rezultāts x 2%) + 30 x izšķirtspēja.
• aprēķins: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Faktiskais rezultāts, ieskaitot mērījumu kļūdu 30 A indikācijai = 30 ± 0,85 A.

• Rezultāts, ieskaitot mērījumu kļūdu maiņstrāvas sprieguma mērījumu indikācijai: 235 V = 235 ± 2,85 V
• Rezultāts, ieskaitot mērījumu kļūdu līdzstrāvas sprieguma mērījumu indikācijai: 12 V = 12 ± 0,146 V

Tabulu ar mērījumu izšķirtspēju un precizitāti var atrast lietošanas instrukcijā.

Iebūvētās funkcijas:

• TRUE RMS - mērierīce ar šo funkciju parāda maiņstrāvas sprieguma vai strāvas patieso vidējo kvadrātisko vērtību. Atšķirībā no vidējo vērtību mērītājiem ierīces ar TRUE RMS rāda pareizo vērtību ne tikai sinusoidāliem viļņiem, bet arī sinusoidāliem viļņiem, kas ir izkropļoti, piemēram, ar augstākām harmonikām vai kvadrātveida vai trīsstūra viļņiem. Nepieciešama funkcija visur, kur ķēdē parādās komutācijas režīma barošanas avoti, motoru invertoru piedziņas, HVAC iekārtas utt.
• NCV - bezkontakta maiņstrāvas sprieguma noteikšana ar induktīvo metodi. Mērītājs nosaka sprieguma klātbūtni izolētā vadītājā un var arī norādīt fāzes vadītāju.
• LINE - kontakta maiņstrāvas sprieguma noteikšana, darbojas kā tradicionālā zonde. Kad testa zonde tiek ievietota kontaktligzdas atverē, ja ir fāze, displejā parādās četras svītras, iedegas signāla diode un atskan pārtraukta skaņas signāla signāls.
• AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības ar mērinstrumentu ar manuālu diapazona regulēšanu, izmantojot ciparnīcu, mērījumi jāveic secīgi no vislielākā diapazona līdz visprecīzākajam. Pretējā gadījumā pastāv risks sabojāt instrumentu. No otras puses, multimetra ar AUTO funkciju gadījumā ir jāveic tikai viens mērījums, un mērītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma mērierīce ieslēdzas AUTO režīmā.
• RAN - manuāla mērījumu diapazona maiņa
• DATA HOLD - pašreiz izmērītās vērtības saglabāšana displejā.
• INR - ieplūdes strāvas mērīšana, izmantojot mērīšanas skavas. Mērītājs mēra ieslēgšanās strāvu 80 ms pēc ierīces palaišanas.

Papildu informācija:

• LCD displejs, maksimālais rādītais rezultāts: 6000
• Displeja un skavu mērīšanas lauka aizmugurgaismojums.
• skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 50Ω.
• skavas atvērtas līdz 25 mm

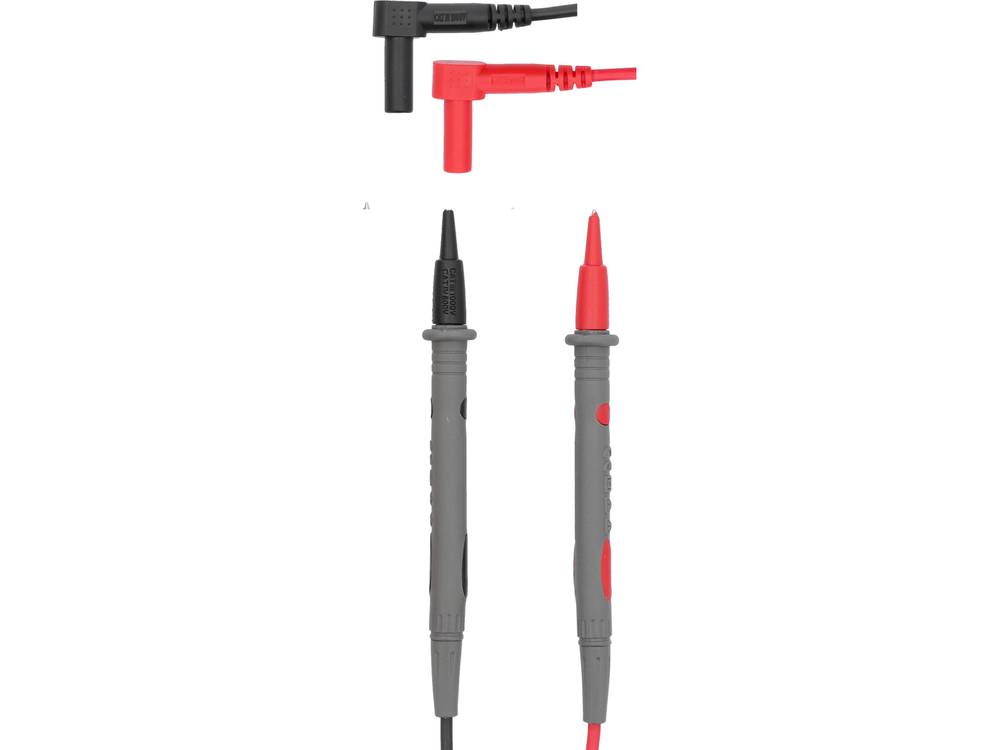

• 14 cm garas zondes
• kabeļa garums, ieskaitot zondes 103 cm
• kabeļa diametrs, ieskaitot izolāciju: 3,6 mm

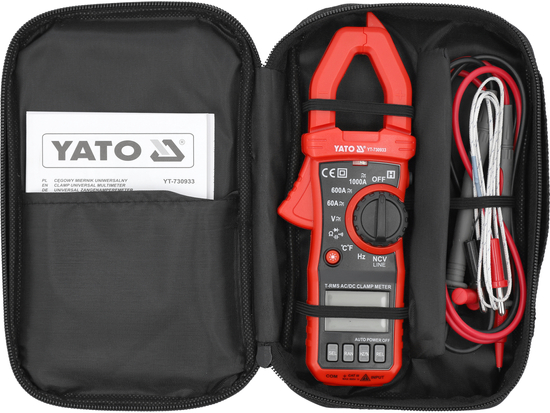

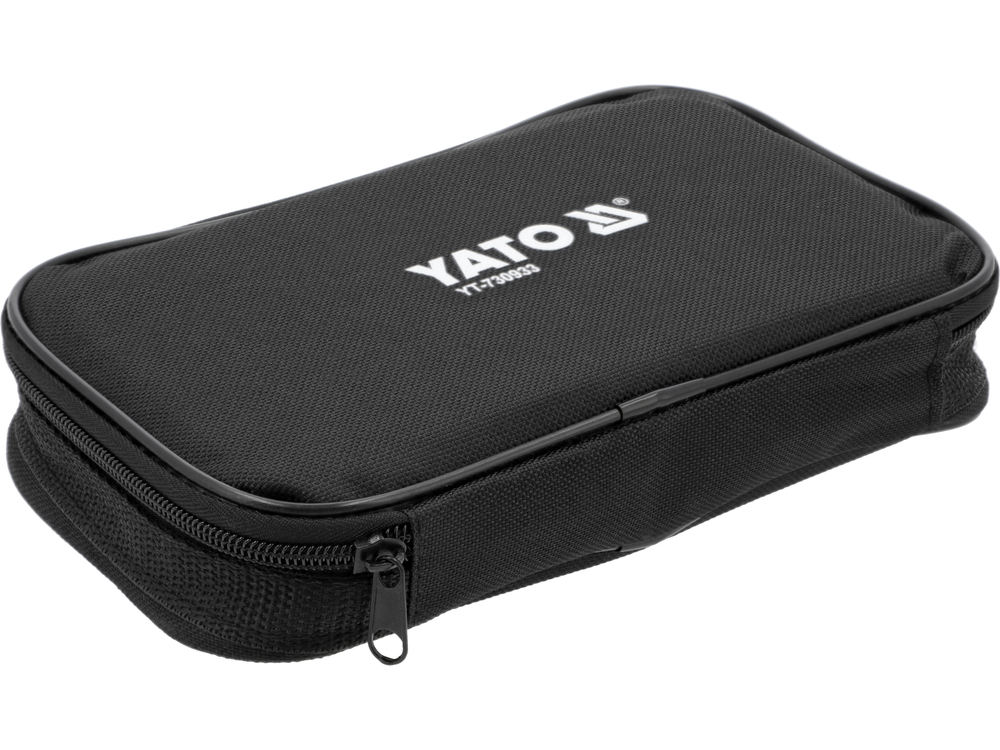

• Komplektā ietilpst pārnēsāšanas futrālis
• konstrukcija ar pārslodzes aizsardzību
• automātiska skaitītāja izslēgšanās pēc 15 neaktivitātes minūtēm
• iespēja izslēgt automātiskās izslēgšanās režīmu
• zema akumulatora uzlādes līmeņa indikators
• barošanas avots: trīs 1,5 V (AAA) baterijas

Uzmanību!

Strāvas mērījumus ar strāvas skavām veic tikai ar vienu vadu, vienu kabeli. Piespiežot skavas daudzvadošam kabelim, neizolējot vienu vadu, tiks uzrādīts nepareizs rezultāts vai nulles strāvas plūsma.
