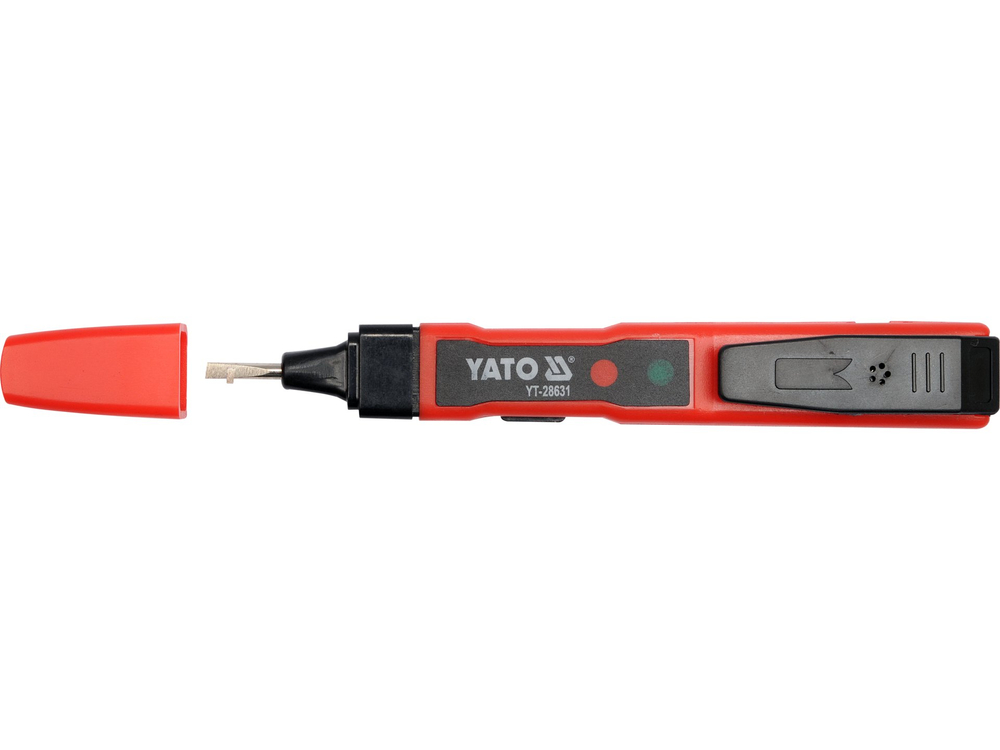

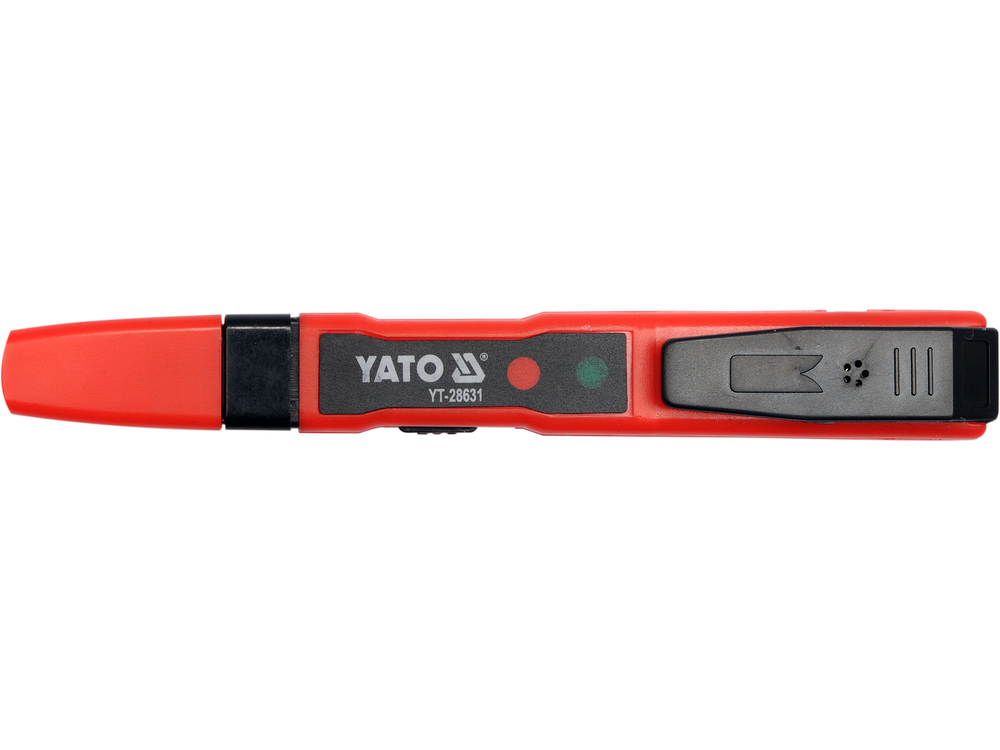

YT-28631 įtampos testeris yra universalus testeris, kuris, be kita ko, gali veikti ir kaip tradicinis testeris, ir kaip belaidis įtampos indikatorius. Juo galima nustatyti, ar yra elektros įtampa, aptikti kintamąją įtampą, pvz., po tinku, taip pat atlikti laidų vientisumo bandymą ir patikrinti baterijų ar akumuliatorių būklę. Apie įtampos buvimą praneša vieno iš testerio korpuse esančių šviesos diodų įsižiebimas.

Testerio funkcijos:

• kintamosios įtampos aptikimas kontaktiniu metodu: 70 - 250 V
• kintamosios įtampos aptikimas indukciniu metodu: 70 - 1000 V
• akumuliatoriaus tikrinimas kontaktiniu metodu: nuo 1,5 iki 9 V
• kabelio tęstinumo bandymas kontaktiniu metodu: 0 - 100 MΩ

Techniniai duomenys:

• Bendras ilgis: 140 mm
• ašmenų plotis: skersmuo: 3,0 mm
• garsinė ir vaizdinė signalizacija (LED)
• testerio jautrumo reguliavimas indukciniam metodui: [H]igh - [L]ow - [L]ow
• maitinimo šaltinis: 2x1,5 V; LR44

Kontaktinis metodas:

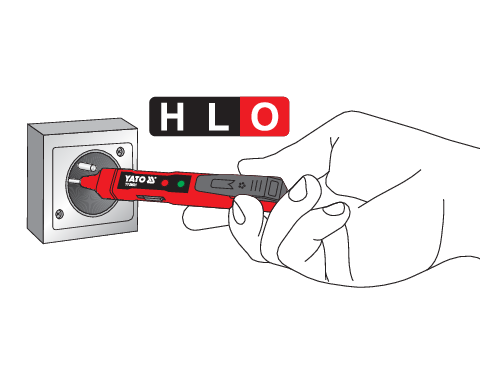

Leidžia aptikti įtampą, patikrinti bateriją ir tęstinumo testą. Norėdami patikrinti, ar lizdelyje yra fazė, nustatykite testerį į [O] padėtį, tada įkiškite testerio antgalį į lizdo angą. Raudono šviesos diodo apšvietimas rodo, kad fazė yra. Naudojant šį metodą nerekomenduojama liesti rankenos šone esančio kontakto. Prisilietus prie kontakto elektros smūgio pavojaus nėra, tačiau padidėja testerio jautrumas ir gali būti suklastota indikacija.

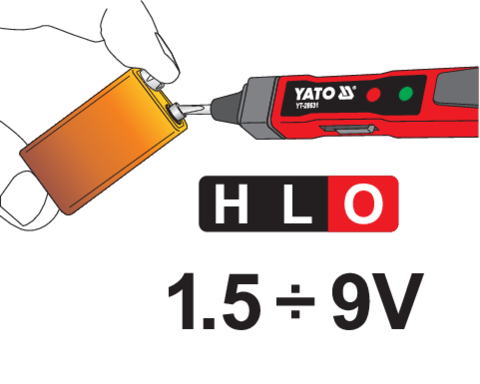

Akumuliatoriaus būklės tikrinimas:

Nustatykite testerį į [O] padėtį. Tada, palietę rankenos šone esantį kontaktą, testerio ašmenis priglauskite prie akumuliatoriaus gnybto, pažymėto "+", o kita ranka palieskite akumuliatoriaus gnybtą, pažymėtą "-". Kai šviesos diodas užsidega, tai reiškia, kad akumuliatoriuje vis dar yra įtampa. Testeriu galima patikrinti baterijų arba akumuliatorių, skirtų įvairiems 1,5-9 V elektros prietaisams maitinti, būklę. Šiuo metodu negalima tikrinti baterijų ar akumuliatorių, kurių vardinė įtampa didesnė. Netikrinkite baterijų ar akumuliatorių, prijungtų prie elektros grandinės.

Laidų vientisumo tikrinimas:

Nustatykite testerį į [O] arba [L] padėtį. Tada, palietę rankenos šone esantį kontaktą, testerio ašmenis pridėkite prie vieno nuimto laido galo, o kita ranka paimkite kitą nuimtą laido galą. Nustačius į padėtį [O], laido vientisumą rodys raudonas šviesos diodas. Nustačius į padėtį [L], užsidegs žalias šviesos diodas ir pasigirs garsinis signalas. Draudžiama šiuo metodu tikrinti laidų, esančių įtampoje, arba laidų, esančių elektros grandinėje, nepertraukiamumą.

Indukcinis metodas:

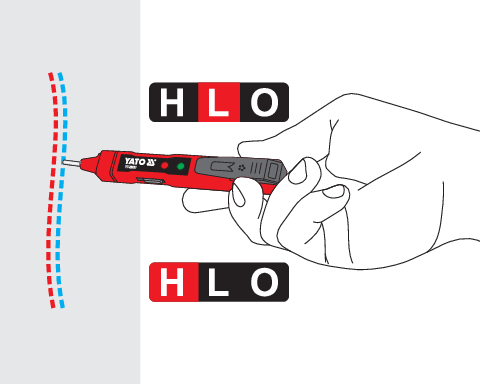

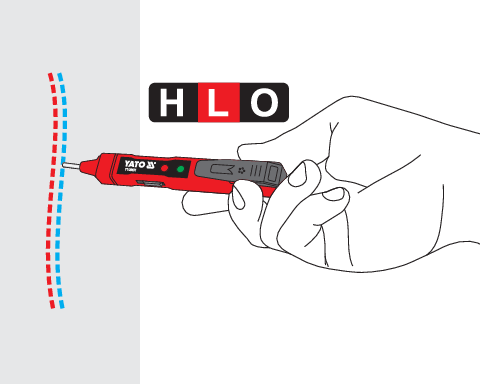

Leidžia be kontakto aptikti kintamąją įtampą net po tinku. Pavyzdžiui, norėdami patikrinti, ar yra įtampa izoliuotame kabelyje, nustatykite testerį į [L] padėtį. Tada, laikydami ašmenis, metalinį kontaktą iš rankenos viršaus priartinkite prie izoliuoto laido. Užsidegs žalias šviesos diodas ir pasigirs garsinis signalas, rodantis, kad testuojamame laide yra įtampa. Metodo jautrumą galite padidinti perjungdami mygtuką iš padėties [L] į padėtį [H]. Šis metodas taip pat leidžia "nekontaktiškai" aptikti nutrūkimą elektros kabelyje, esančiame po įtampa. Nutrūkimo vietoje testeris nustos signalizuoti apie įtampos buvimą. Taip pat galima pakeisti testerio veikimą ir įtampos ieškoti naudojant pagrindinės burės galą. Tačiau ieškant laidų po tinku reikia stengtis nesubraižyti sienos.
