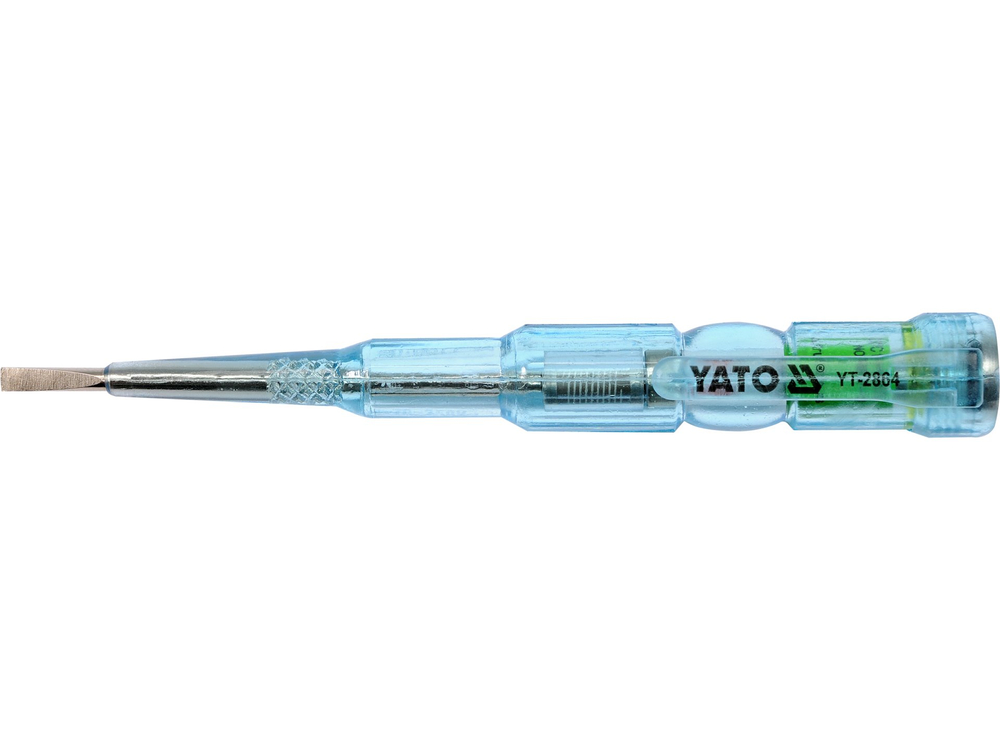

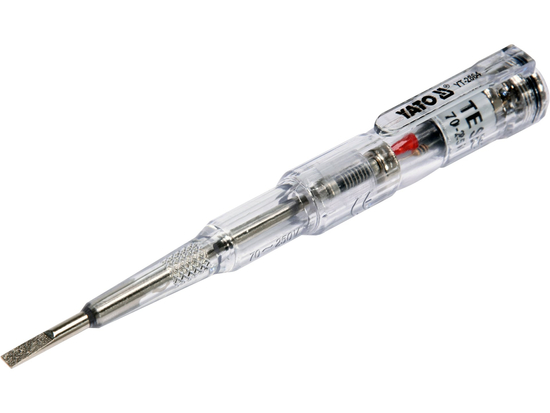

Įtampos testeris YT-2864 leidžia nustatyti kintamąją įtampą, pvz., buitiniame elektros lizdelyje arba laidų galuose, naudojant du metodus: kontaktinį ir indukcinį. Matuokliu taip pat galima atlikti kabelio vientisumo testą ir patikrinti baterijų ar akumuliatorių būklę. Įtampą rodo rankenos viduje esančio šviesos diodo apšvietimas.

Testerio funkcijos:

• Kintamosios srovės įtampos aptikimo diapazonas kontaktiniu metodu: 70 - 250 V
• Kintamosios srovės įtampos aptikimo indukciniu metodu diapazonas: 70 - 600 V
• baterijos tikrinimas kontaktiniu metodu: 1,5 - 9 V
• kabelio tęstinumo bandymas kontaktiniu metodu: 0 - 50 MΩ

Techniniai duomenys

• bendras ilgis: 140 mm
• ašmenų plotis: skersmuo: 3,5 mm
• maitinimo šaltinis: 2x1,5 V; LR41

kontaktų metodas:

Naudojimo būdas: Pridėkite ašmenis prie srovės grandinės. Šviesos diodo apšvietimas rodo, kad per šį komponentą teka elektros srovė. Naudojant šį metodą nerekomenduojama liesti rankenos viršuje esančio kontakto. Prisilietus prie kontakto elektros smūgio pavojaus nėra, tačiau padidėja testerio jautrumas ir gali būti suklastoti rodmenys.

Indukcinis metodas:

Šiuo metodu galima aptikti kintamąją įtampą izoliuotame laide. Norėdami tai padaryti, paimkite testerį už izoliuotos ašmenų dalies ir rankenos viršuje esantį kontaktą priartinkite prie izoliuoto laido. Kai šviesos diodas užsidega, tai reiškia, kad bandomas laidas yra įtampą. Metodo jautrumą galima padidinti testerį laikant už neizoliuotos ašmenų dalies. Šiuo metodu taip pat galima "bekontaktiškai" aptikti pertrauką įtampą turinčiame elektros kabelyje. Nutrūkimo vietoje testeris nustoja signalizuoti apie esamą įtampą.

Akumuliatoriaus būklės tikrinimas:

Testeris leidžia patikrinti baterijų arba akumuliatorių, skirtų maitinti įvairius 1,5-9 V įtampos elektros prietaisus, būklę. Pridėkite testerio ašmenis prie baterijos gnybto, pažymėto "+", palieskite rankenos viršuje esantį kontaktą, tada palieskite baterijos gnybtą, pažymėtą "-". Kai šviesos diodas užsidega, tai reiškia, kad baterija arba akumuliatorius įkrautas. Šio metodo nenaudokite baterijoms ar akumuliatoriams, kurių vardinė įtampa didesnė, tikrinti. Nebandykite baterijų ar akumuliatorių, prijungtų prie elektros grandinės.

Kabelio tęstinumo tikrinimas:

Laido vientisumas tikrinamas ašmenis priglaudžiant prie vieno laido galo, tada, laikydami kontaktą rankenos viršuje, suimkite kitą laido galą. Šviesos diodo apšvietimas rodo tikrinamo laido vientisumą. Šiuo metodu draudžiama tikrinti įtampą turinčių laidų arba elektros grandinės laidų vientisumą.
