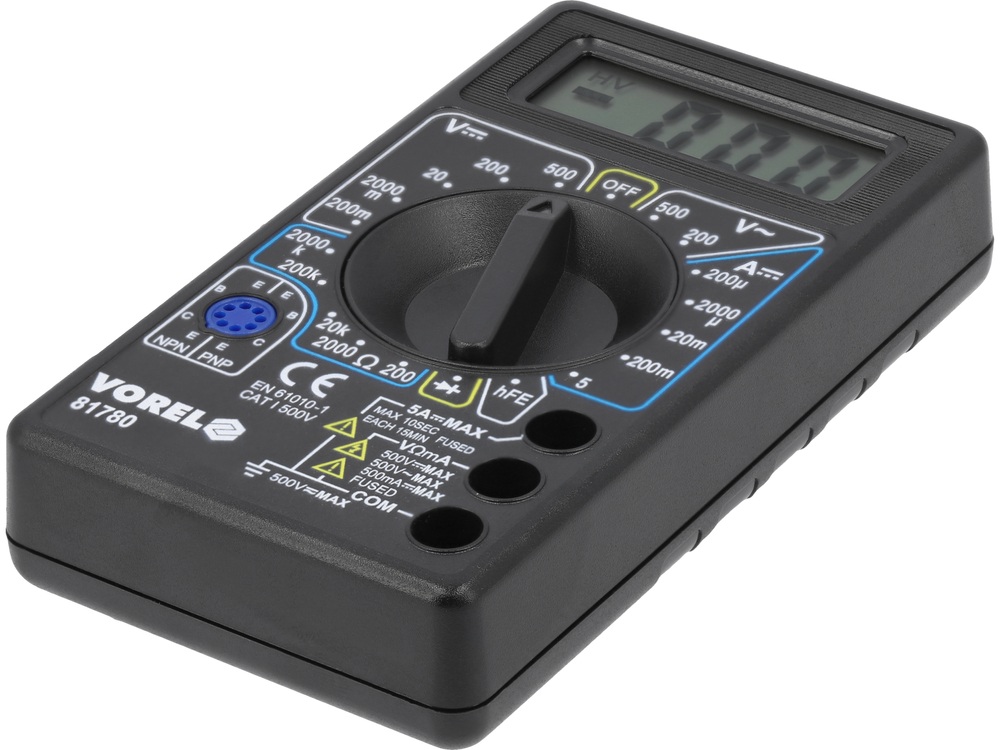

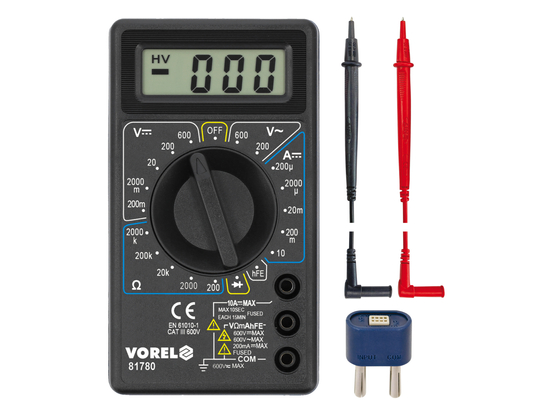

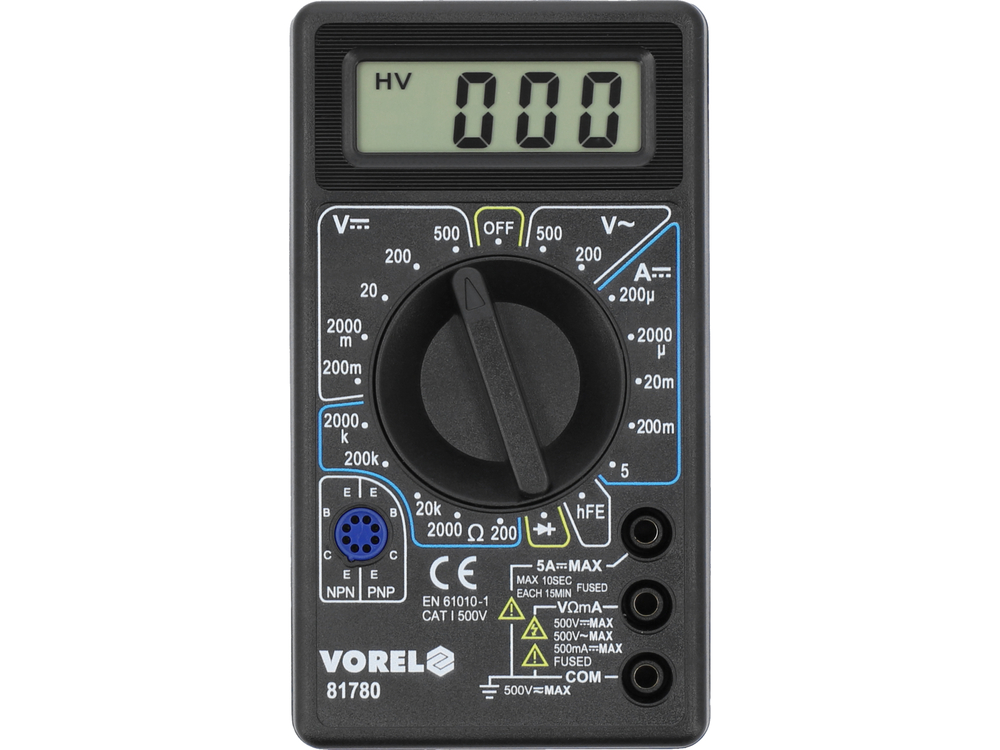

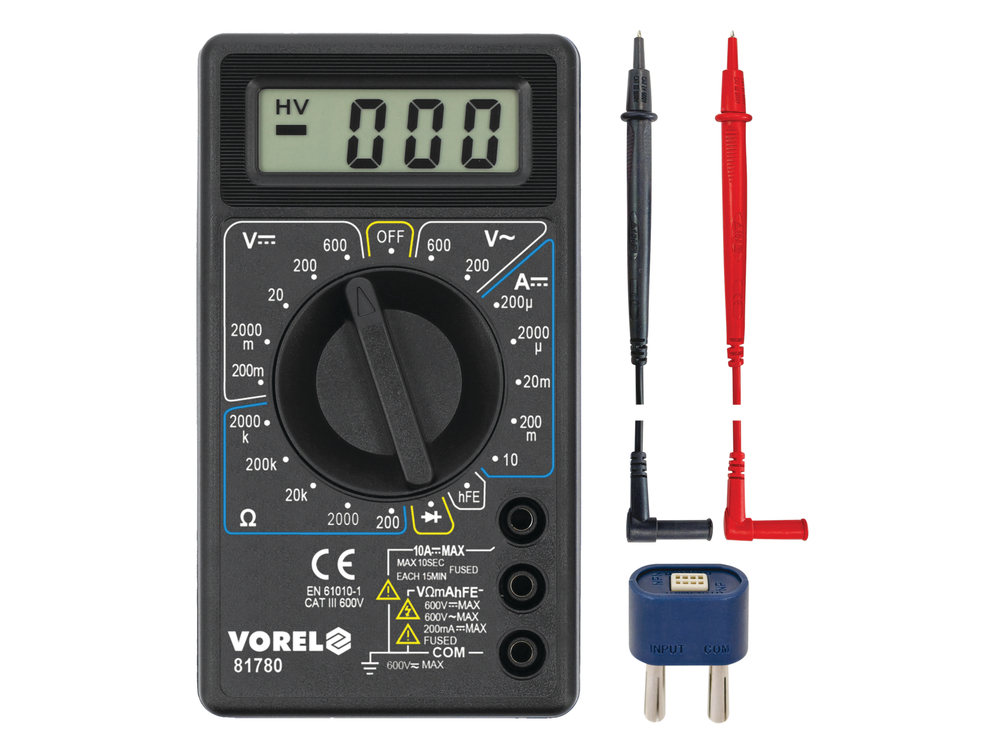

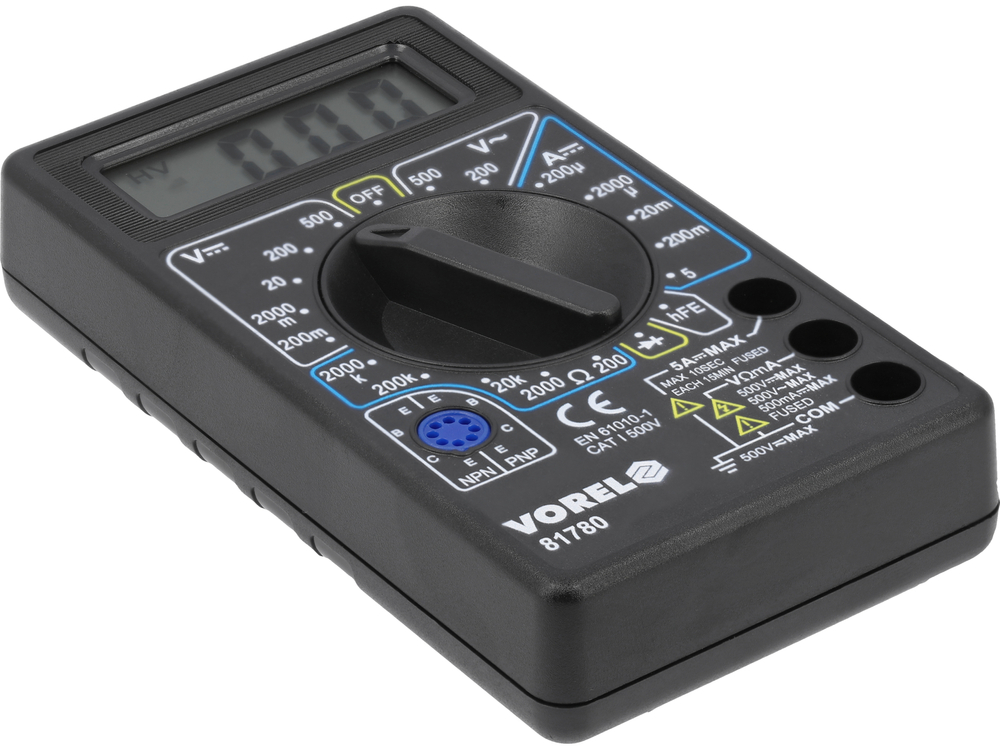

Universaliuoju matuokliu 81780 su rankiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius elektrinius matavimus.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-500 V
• Nuolatinės srovės įtampos matavimas: NUOLATINĖ SROVĖ 0-500 V
• Nuolatinės srovės matavimas: DC 0-5 A
• varžos matavimas: 0-2 MΩ
• diodo bandymas:_IF 1 mA,_UR 1,5 V

Papildomi matavimai:

• tranzistoriaus testas: 0-1000, įmontuotas matavimo lizdas

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• Šio diapazono matuoklio 81780 matavimo tikslumas yra: ±(1,2 % + 10), skiriamoji geba 1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 10 x skiriamoji geba
• apskaičiavimas: (235 x 1,2 %) + 10 x 1 = 2,82 + 10 = 12,82 V

Rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 12,82 V*

• Rezultatas, įskaitant matavimo paklaidą nuolatinės įtampos matavimo indikacijai: 12 V = 12 ± 0,08 V

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis 81780 neturi tikrosios vidutinės kvadratinės vertės matavimo funkcijos, todėl pirmiau nurodytas rezultatas yra faktiškai teisingas tik galiojančios sinusinės bangos atveju.

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999

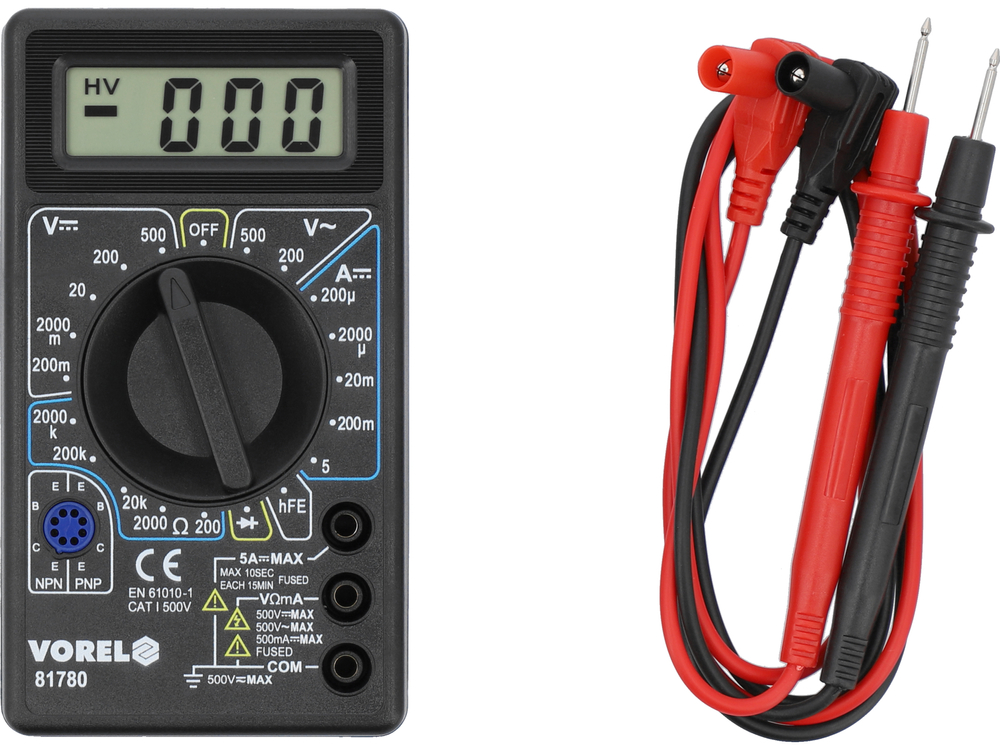

• pridedami matavimo zondai
• konstrukcija su apsauga nuo perkrovos
• plastikinis korpusas
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: 9 V baterija (6F22)

Dėmesio!

Matuodami nežinomas vertes matuokliu su rankiniu diapazono keitimu, naudodami ratuką, matavimus atlikite paeiliui nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą.
