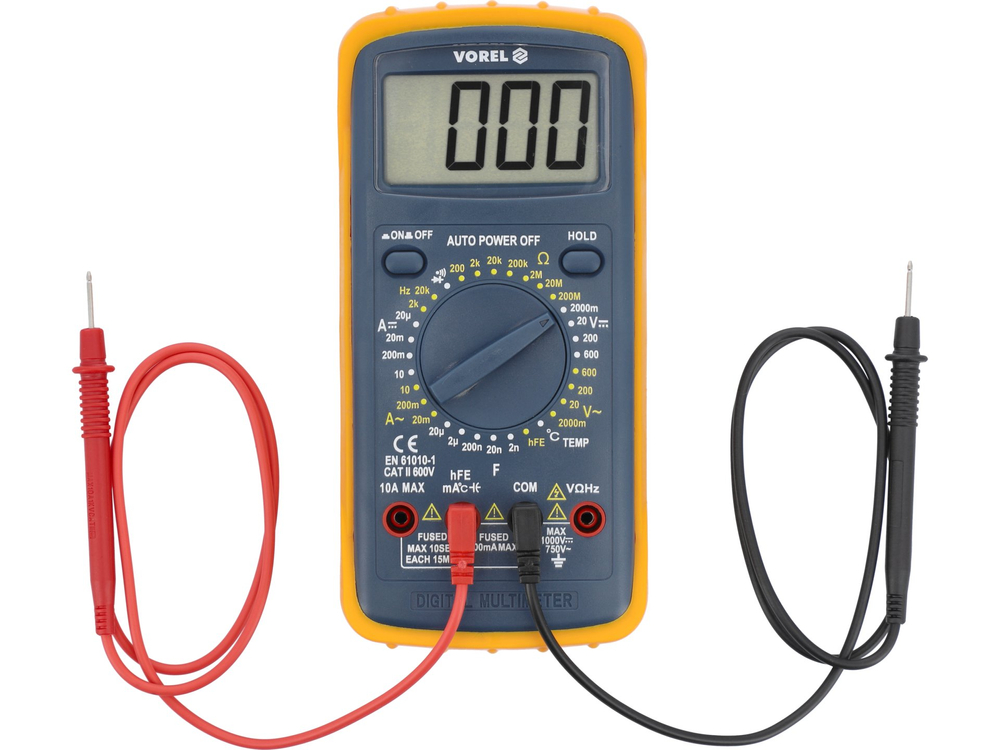

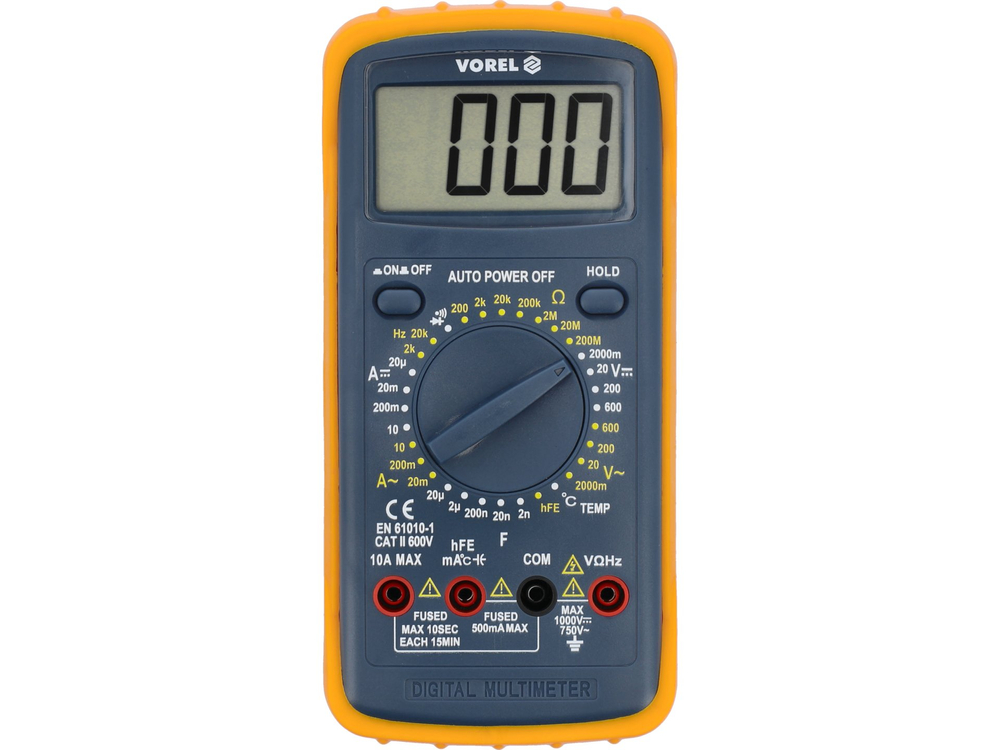

81784 universaliuoju matuokliu su rankiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius ir pažangius elektrinius matavimus. Integruoti papildomi matavimo lizdai palengvina, pavyzdžiui, kondensatorių ir tranzistorių matavimą. Papildomą apsaugą nuo mechaninių pažeidimų užtikrina vadinamoji kabina , t. y. guminis dėklas, užtrauktas ant prietaiso korpuso.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V.
• Nuolatinės srovės įtampos matavimas: NUOLATINĖ SROVĖ 0-600 V
• kintamosios srovės matavimas: KINTAMOSIOS SROVĖS 0-10 A
• nuolatinės srovės matavimas: 0-10 A NUOLATINĖ SROVĖ: NUOLATINĖ SROVĖ 0-10 A
• varžos matavimas: 0-200 MΩ
• diodo testas:_IF 1 mA,_UR 2,8 V
• grandinės vientisumo testas: 0-30 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-20 μF
• dažnio matavimas: 0-20 khz
• temperatūros matavimas: -40-400 °C
• hFe tranzistoriaus testas: 0-1000, įmontuotas matavimo lizdas

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• Šio diapazono matuoklio 81784 matavimo tikslumas yra: ±(1,2 % + 5), skiriamoji geba 1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 1,2 %) + 5 x skiriamoji geba
• apskaičiavimas: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 7,82 V*

• Rezultatas, įskaitant matavimo paklaidą nuolatinės įtampos matavimo indikacijai: 12 V = 12 ± 0,08 V
• rezultatas, įskaitant matavimo paklaidą kintamosios srovės matavimo indikacijai: 8 A = 8 ± 0,26 A*

Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis 81784 neturi tikrosios kvadratinės vertės matavimo funkcijos, todėl pirmiau nurodytas rezultatas yra tikroji kintamosios įtampos kvadratinė vertė tik esant teisingai sinusinei bangos formai.

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999
• akustinis signalas atliekant tęstinumo bandymą, kai varža mažesnė nei 30 Ω
• automatinis perjungimas iš diodų bandymo į ištisinės srovės bandymą, kai grandinės varžos mažesnės nei 30 Ω (negalima nustatyti matuoklio tik diodų bandymui)

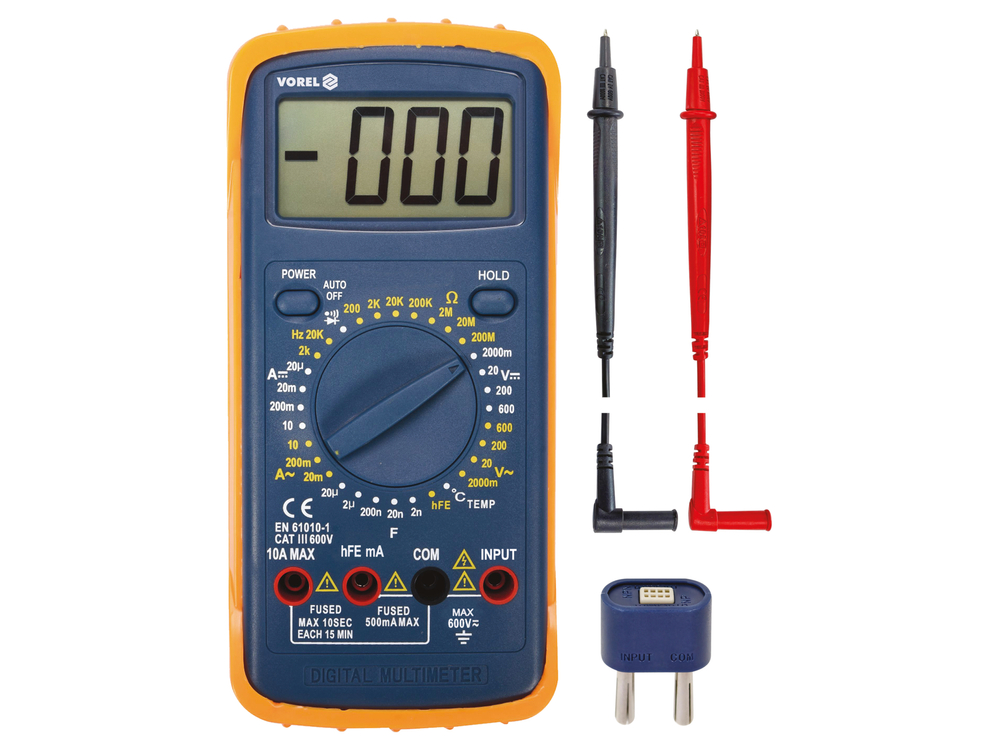

• į komplektą įtraukti matavimo zondai, temperatūros matavimo zondas
• konstrukcija su apsauga nuo perkrovos

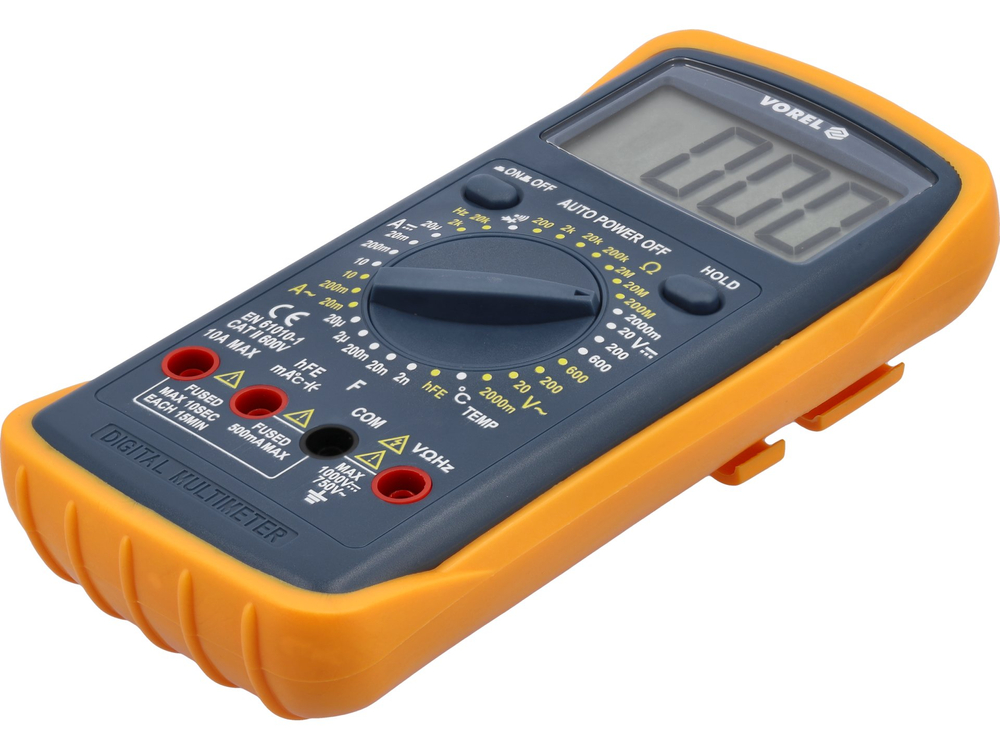

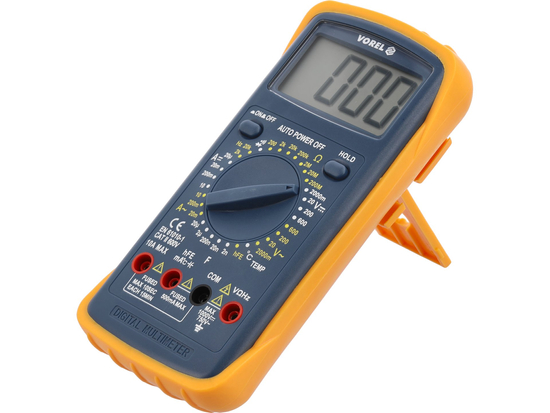

• korpusas pagamintas iš ABS plastiko + vadinamasis holsteris, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• automatinis matuoklio išsijungimas
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: 9 V baterija (6F22)

Dėmesio!

Matuojant nežinomas vertes matuokliu su rankiniu diapazono keitimu ratuku, matavimus reikia atlikti paeiliui nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą.
