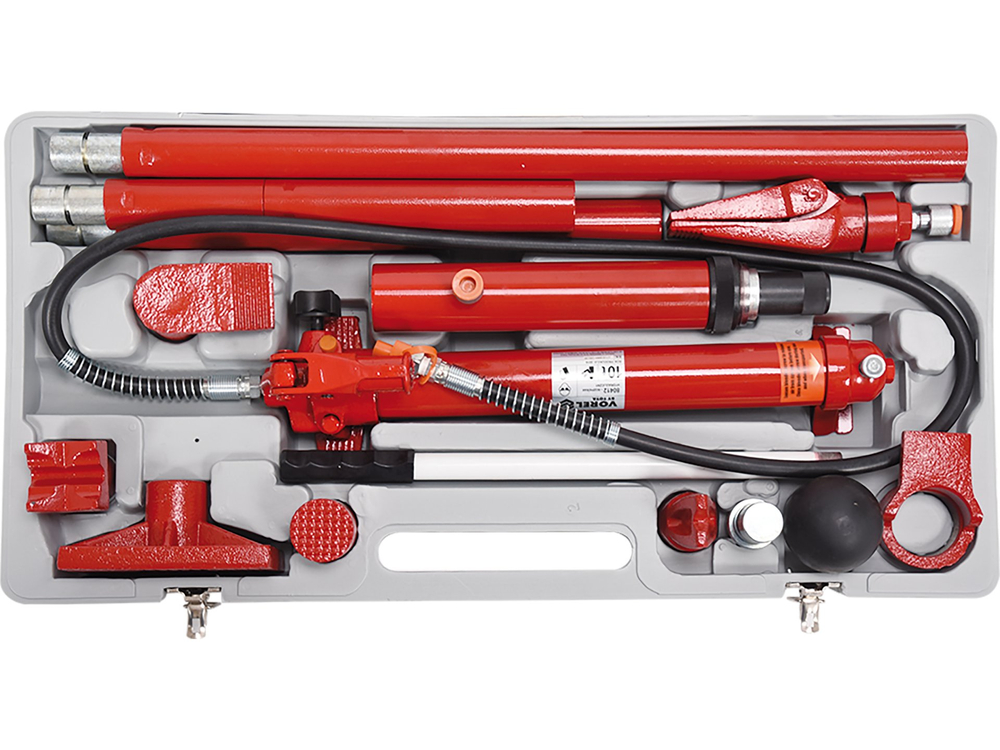

10 t hidraulinis barstytuvas plastikinė dėžė

Hidraulinis barstytuvas skirtas darbui dirbtuvėse ir gali būti naudojamas surinkimo ir skardos darbams, darbams, kuriems reikia didelių statinių jėgų.

Įrenginys skirtas:

• kelti
• ištempti
• skleisti
• lenkimui
• tiesinimui
• traukimas

Techniniai duomenys:

• Komplektas įdėtas į transportavimo dėklą
• svoris [kg] - 35,4
• darbinis slėgis [bar] - 620
• Sujungimo sriegio dydis ["] - 13/16-20 UNEF
• didžiausia apkrova [tūkst. kg] - 10
• Stūmoklio eiga [mm] - 150

Hidraulinės sistemos surinkimas ir naudojimas:

• Siurblio žarną prie cilindro jungties prijunkite ant sriegio užsukdami jungties veržlę. Įsitikinkite, kad veržlė tinkamai priveržta
• Uždarykite išleidimo vožtuvą sukdami jį pagal laikrodžio rodyklę.
• Sukurkite slėgį siurblyje judindami siurblio svirtį aukštyn ir žemyn. Po kelių judesių cilindras pradės veikti
• Norėdami išleisti slėgį siurblyje, pasukite vožtuvą prieš laikrodžio rodyklę
• Atidarius išleidimo vožtuvą, pavara automatiškai pradės grįžti į ramybės padėtį. Neišardykite hidraulinės sistemos, kurioje yra slėgis.
• Siurblį galima naudoti bet kurioje vertikalioje ir horizontalioje padėtyje. Vertikalioje siurblio padėtyje galas su žarna visada turi būti nukreiptas žemyn

Alyvos lygio tikrinimas:

• Norėdami patikrinti alyvos lygį siurblyje, pastatykite siurblį vertikalioje padėtyje, o žarnos galą nukreipkite žemyn.
• atidarykite išleidimo vožtuvą
• atsukite oro išleidimo vožtuvą, išimkite alyvos lygio strypą ir parodykite alyvos lygį.
• jei reikia, pakoreguokite alyvos lygį taip, kad alyva padengtų visą plokščiąjį matuoklio paviršių

Įrenginys buvo pripildytas hidraulinės alyvos gamykloje.

Naudokite tik tinkamo tipo alyvą.

Rekomenduojama naudoti HYDROL hidraulinę alyvą su simboliu L-HL-46.

Siurblio oro išleidimas:

• Norėdami išleisti oro iš siurblio hidraulinės sistemos, pastatykite siurblį vertikalioje padėtyje, žarna nukreipta žemyn.
• atidarykite išleidimo vožtuvą
• atidarykite išleidimo vožtuvą ir nuimkite alyvos lygio indikatoriaus strypą.
• atlikite kelis pilnus judesius siurblio svirtimi
• uždarykite išleidimo vožtuvą, įstatykite alyvos lygio indikatorių ir uždarykite išleidimo vožtuvą.
