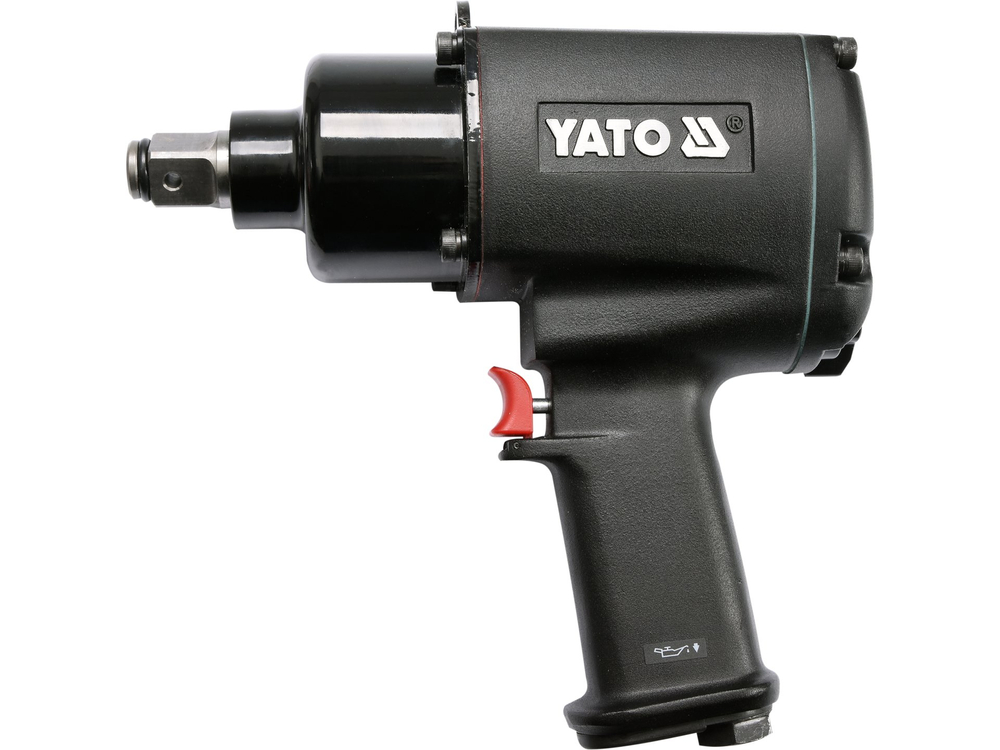

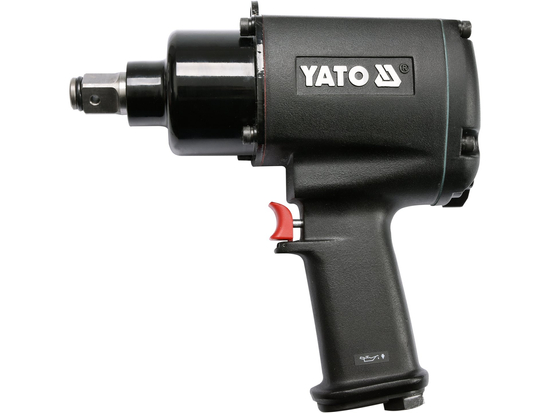

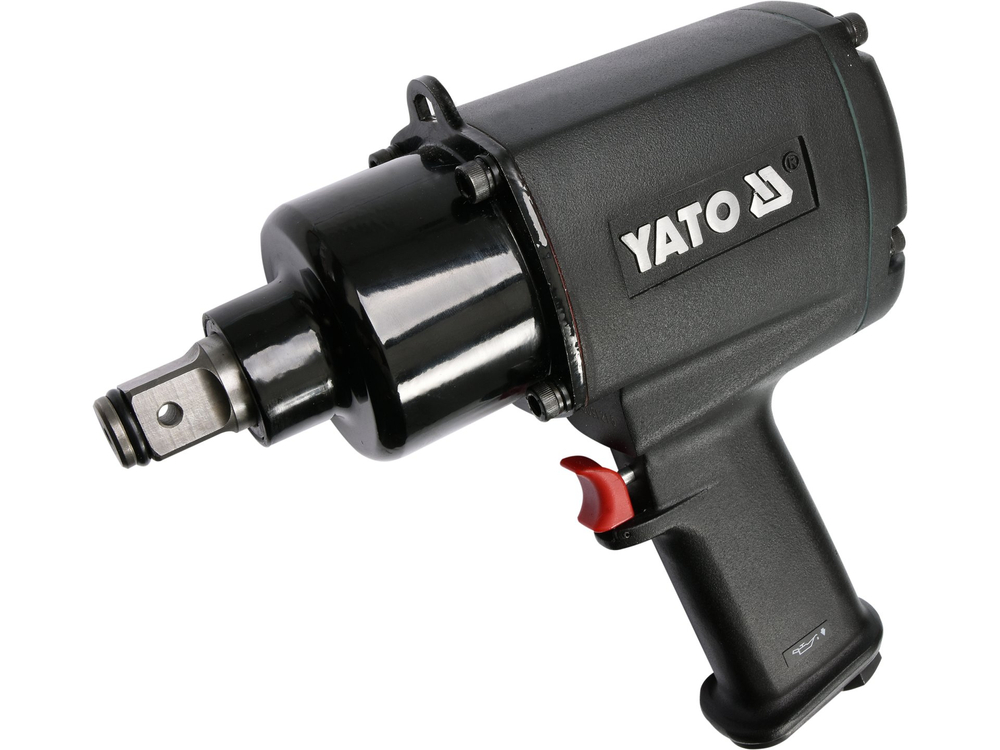

Pneumatinis veržliaraktis 3/4" 1300 Nm

Profesionalus YATO pneumatinis veržliaraktis. 3/4" pavara. Didžiausia galia, pasiekiama esant 6 BAR slėgiui, yra 1300 Nm.

Naudojimo instrukcija:

Prieš kiekvieną įrankio naudojimą įsitikinkite, kad jokia pneumatinės sistemos dalis nėra pažeista. Pastebėję pažeidimų, nepažeistas sistemos sudedamąsias dalis nedelsdami pakeiskite naujomis.

Prieš kiekvieną pneumatinės sistemos naudojimą išdžiovinkite įrankio, kompresoriaus ir žarnų viduje susikondensavusią drėgmę.

Prieš pradedant darbą, keturias varžtais turi būti pritvirtinta papildoma rankena.

Įrankio prijungimas prie pneumatinės sistemos:

• brėžinyje parodytas rekomenduojamas įrankio prijungimo prie pneumatinės sistemos būdas. Parodytas būdas užtikrins efektyviausią įrankio naudojimą, taip pat prailgins įrankio tarnavimo laiką.
• į oro įleidimo angą įlašinkite kelis lašus SAE 10 klampumo alyvos
• ant oro įsiurbimo sriegio tvirtai ir patikimai užsukite tinkamą oro žarnos jungtį (II)
• prie įrankio laikiklio pritvirtinkite tinkamą adapterį; darbui su pneumatiniais įrankiais naudokite tik priedus, tinkamus naudoti su smūginiais įrankiais
• nustatykite tinkamą sukimosi kryptį (V); sukimosi kryptis pažymėta rodykle; sureguliuokite slėgį (sukimo momentą)
• prijunkite įrankį prie pneumatinės sistemos naudodami 1/2" vidinio skersmens žarną. įsitikinkite, kad žarnos stipris yra ne mažesnis kaip 1,38 MPa (III)
• kelias sekundes paleiskite įrankį ir įsitikinkite, kad įrankis neskleidžia įtartino triukšmo ar vibracijos.

Darbas su smūginiais veržliarakčiais:

Prieš pradėdami veržti varžtą ar veržlę veržliarakčiu, veržlę ar veržlę prisukite rankomis (bent dviem apsisukimais). Įsitikinkite, kad pasirinkote tinkamo dydžio veržliaraktį, atsižvelgiant į atsukamą arba priveržiamą detalę. Dėl netinkamo dydžio gali būti pažeistas ir veržliaraktis, ir veržlė ar varžtas. Užveržiamo varžto sriegio skersmuo turi būti ne didesnis kaip 21 mm.

Atsukimas ir priveržimas:

• sureguliuokite pneumatinės sistemos slėgį taip, kad jis neviršytų didžiausios įrankio vertės
• nustatykite tinkamą įrankio sukimosi kryptį ir tinkamą sukimo momentą (V)
• ant įrankio laikiklio pritvirtinkite tinkamą veržliaraktį (IV)
• prijunkite veržliaraktį prie pneumatinės sistemos
• uždėkite veržliaraktį su sumontuotu lizdu ant atsukamos arba priveržiamos detalės
• palaipsniui traukite įrankio gaiduką
• baigę išmontuokite pneumatinę sistemą ir išsaugokite įrankį.

Pakuotės turinys:

Su veržliarakčiu pateikiama jungtis, skirta prijungti prie pneumatinės sistemos.

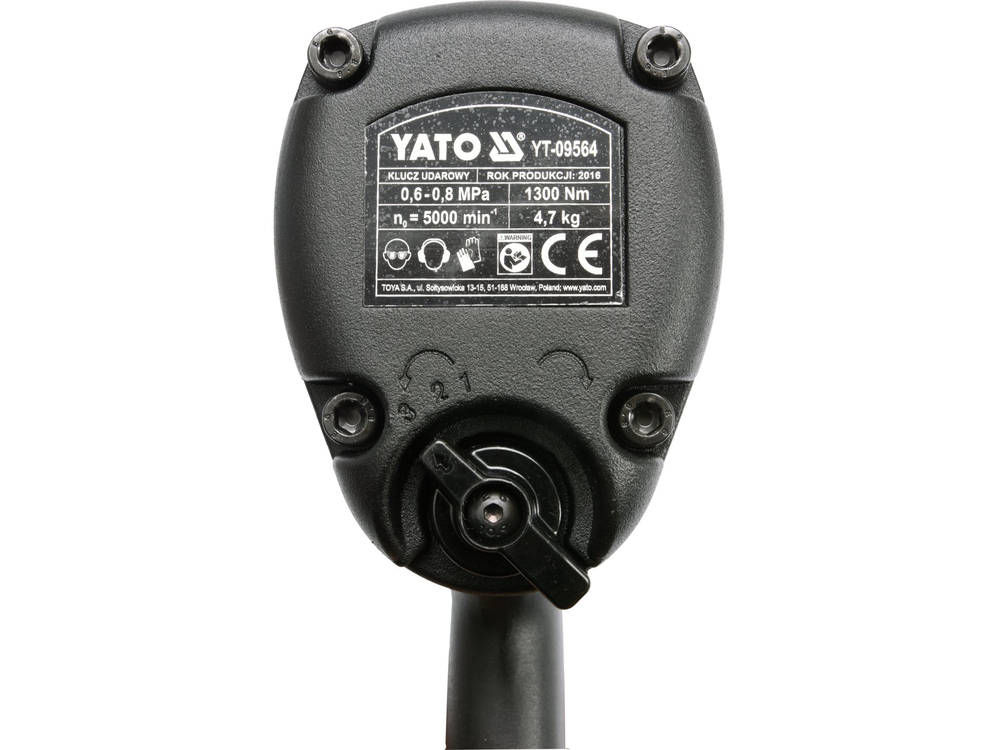

Techniniai duomenys:

• Vienetas: ne
• slėgis [bar]: 6,3
• sukimo momentas [Nm]: 1300
• apsukos/min/max: 5000
• pakuotė: spalvota dėžutė
• movos dydis [coliai]: 3/8"
• verpstės dydis [mm]: 3/4"
• našumas [l/min]: 660
• dydis [coliai]: 3/4"
