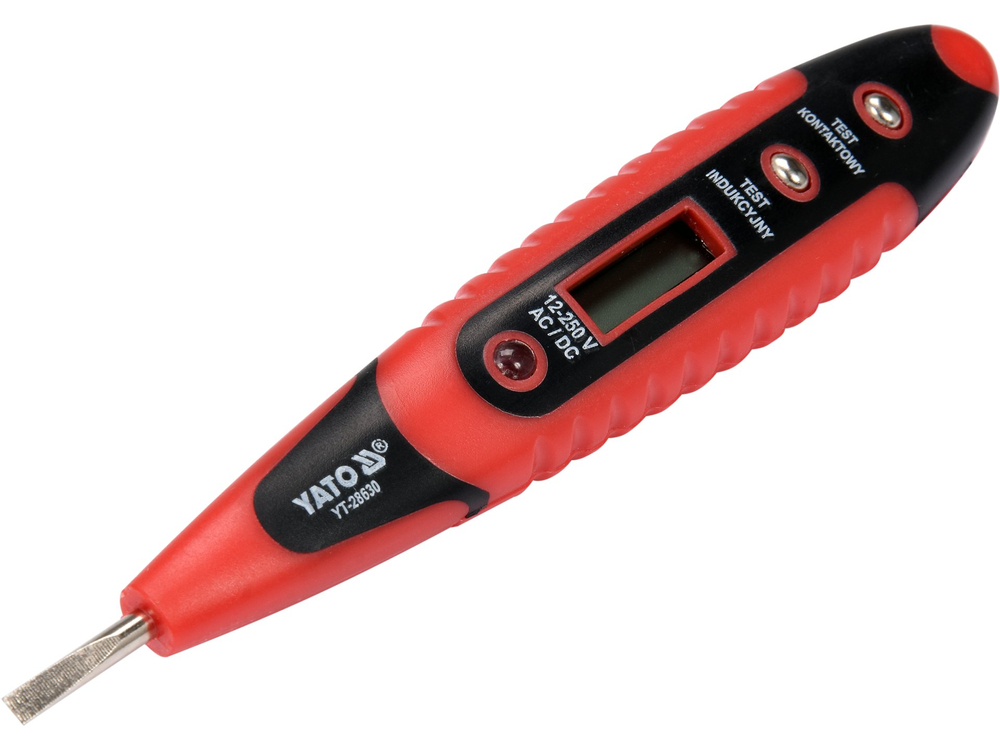

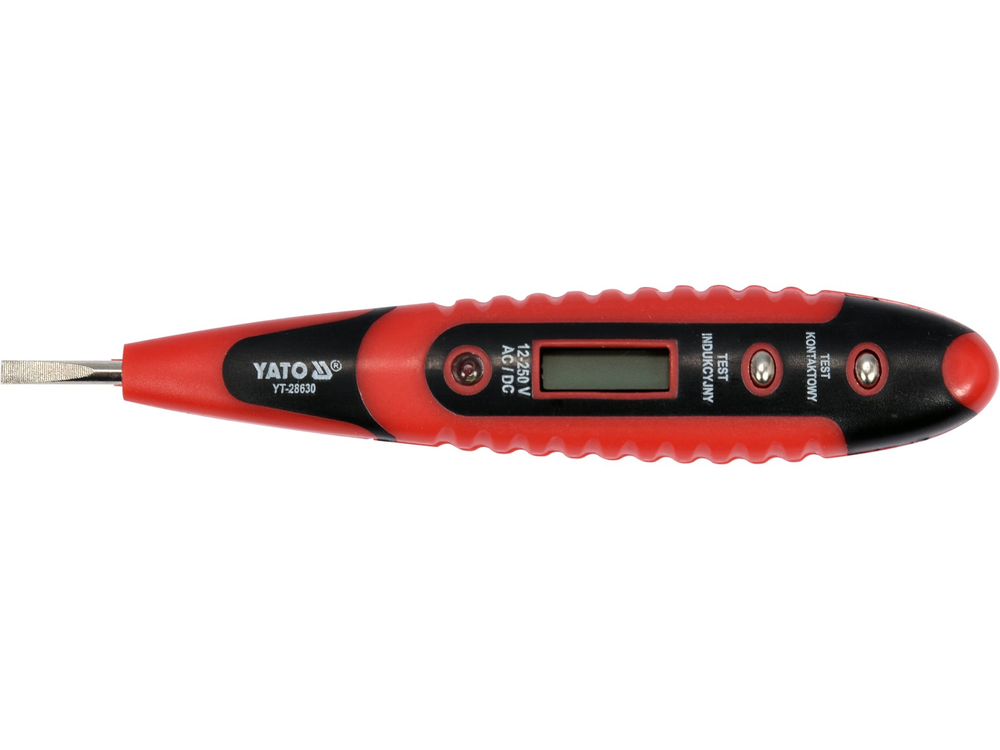

YT-28630 elektros indikatorius su LCD ekranu leidžia nustatyti kintamąją ir nuolatinę elektros įtampą, aptikti kintamąją įtampą indukciniu metodu ir atlikti laidų vientisumo bandymą. Įtampa rodoma LCD ekrane ir šviečiant šviesos diodui.

Indikatoriaus funkcijos:

• kintamosios ir nuolatinės įtampos aptikimas kontaktiniu metodu: 12 - 250 V
• kintamosios įtampos aptikimas indukciniu metodu
• kabelio tęstinumo bandymas

Techniniai duomenys:

• Bendras ilgis: 145 mm
• ašmenų plotis: ilgis: 3,0 mm
• apšviestame LCD ekrane rodomi matavimo rezultatai diapazonuose iki: 12, 36, 55, 110 ir 220 voltų
• šviesoforo ekranas (LED)
• maitinimo šaltinis: 3x1,5 V; LR41

Kontaktinis metodas:

Prilietus antgalį prie įtampą turinčios grandinės. Ekrane bus rodomos įtampos vertės, o šviečiantis diodas rodo, kad per komponentą teka elektros srovė. Ekrane bus rodomas didžiausias tiriamos grandinės įtampos diapazonas ir visi žemesnieji diapazonai, pvz. matuojant įtampą iš 230 V buitinio elektros lizdo, ekrane bus rodoma [12, 36, 55, 110, 220], rodanti didesnę nei 220 V įtampą. Laikant nuspaustą laukelį "Contact Test" (kontakto bandymas), ekrane rodomi teisingi kintamosios srovės bangų įtampos intervalai. Nuolatinės srovės bangų formoms teisingi diapazonai rodomi laikant nuspaustą lauką "Indukcijos testas".

Indukcinis metodas:

Šiuo metodu galima aptikti kintamąją įtampą izoliuotame kabelyje. Norėdami tai padaryti, uždėkite pirštą ant lauko "Induction test" (indukcijos bandymas) ir priartinkite galiuką prie izoliuoto laidininko. Žaibo simbolis LCD ekrane rodo, kad yra įtampa. Šis metodas taip pat leidžia "nekontaktiškai" aptikti pertrauką elektros kabelyje, kuriame yra įtampa. Nutrūkimo vietoje testeris nustoja signalizuoti apie esančią įtampą.

Kabelio nepertraukiamumo tikrinimas:

Kabelio vientisumas tikrinamas testerio ašmenis pridėjus prie vieno kabelio galo, tada, laikant nuspaustą laukelį "Kontaktinis testas", paimti kitą kabelio galą. Šviesos diodo apšvietimas rodo tikrinamo laido vientisumą. Šiuo metodu draudžiama tikrinti įtampą turinčių laidų arba elektros grandinės laidų vientisumą.
