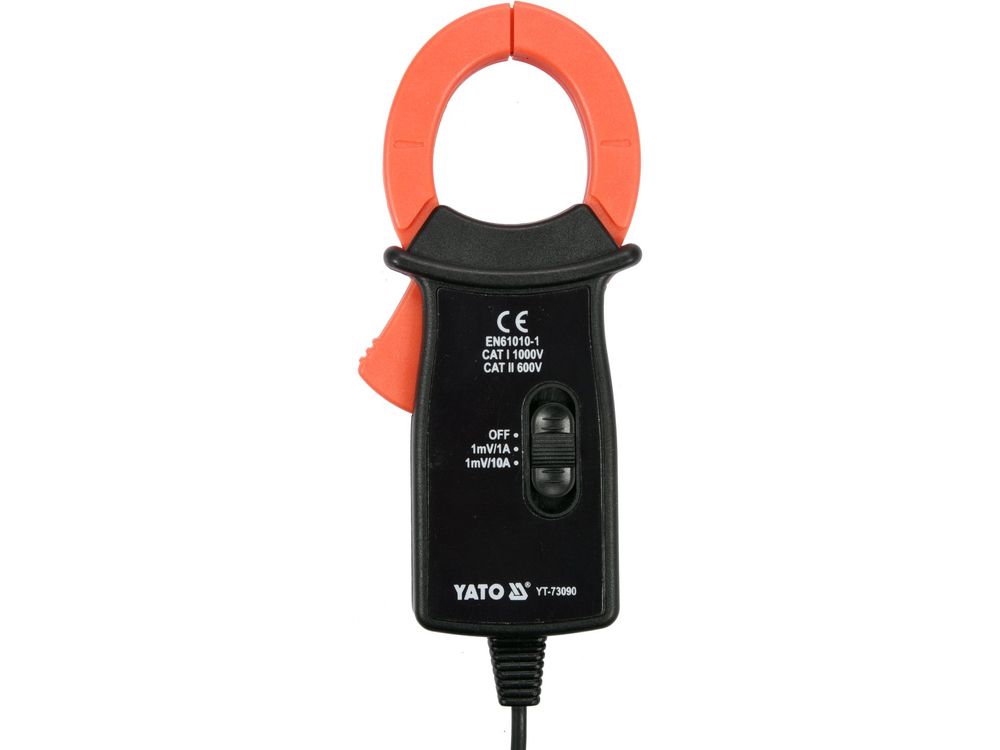

YT-73090 gnybtų matuoklis turi gnybtus, skirtus matuoti kintamąją srovę vienu laidu indukciniu metodu. Tai leidžia matuoti daug didesnes sroves nei įprasti elektros skaitikliai. Šis matuoklis yra papildomas universalaus matuoklio YT-73085, taip pat bet kurio kito universalaus matuoklio, matuojančio milivoltų diapazone, priedas.

Pagrindiniai matavimai:

• Kintamosios srovės matavimas: 0-600 A.

Matavimo tikslumas:

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 30 A

• YT-73090 matuoklio matavimo tikslumas šiame diapazone yra : ±(2 % + 0,5), skiriamoji geba 1 A
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 0,5 x skiriamoji geba
• apskaičiavimas: (30 x 2 %) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A

Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodmuo yra 30 A = 30 ± 1,25 A.

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Papildoma informacija:

• gnybtai atsidaro iki 31 mm ir leidžia matuoti vieną laidininką, kurio didžiausias skersmuo yra iki 20 mm
• Dviejų pakopų matavimo diapazono reguliavimas: iki 200 A ir iki 600 A

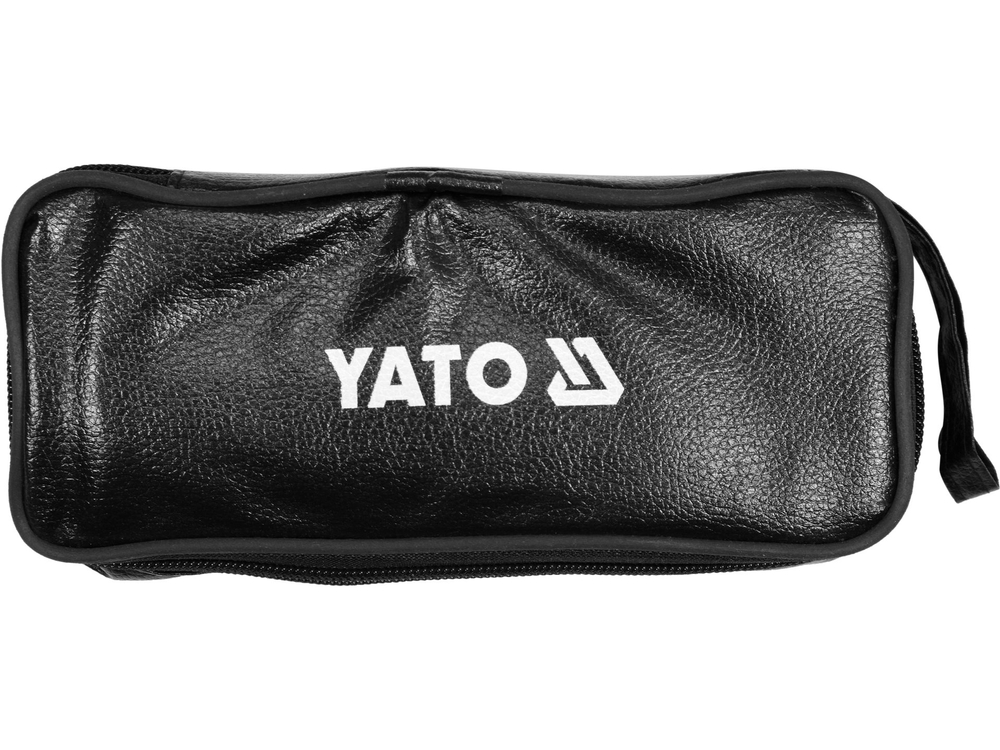

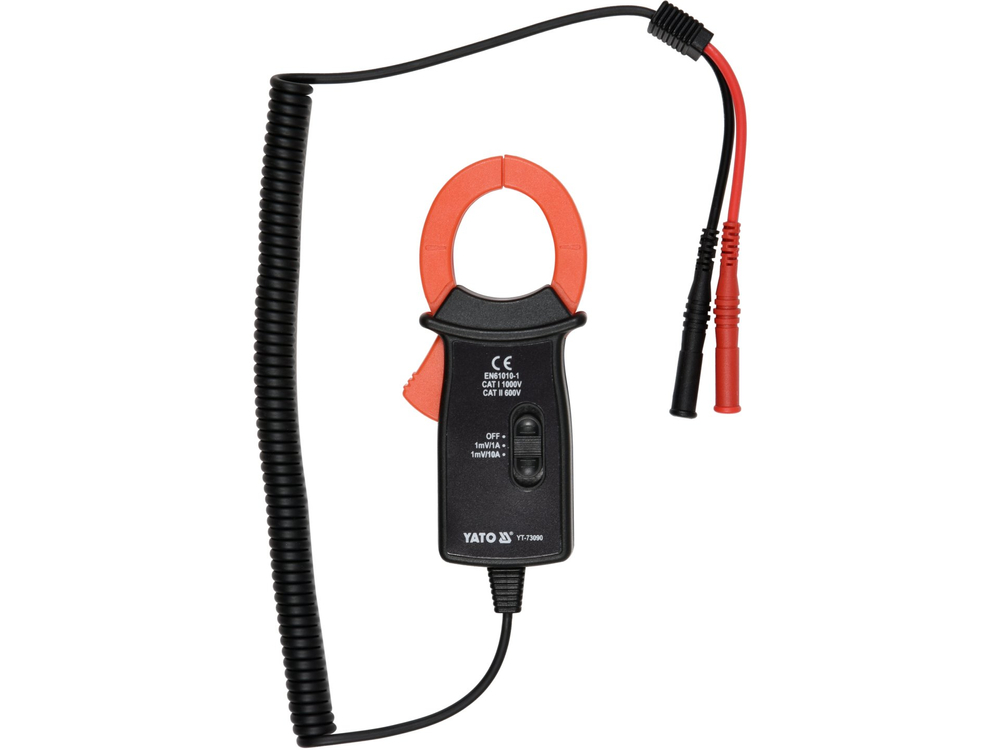

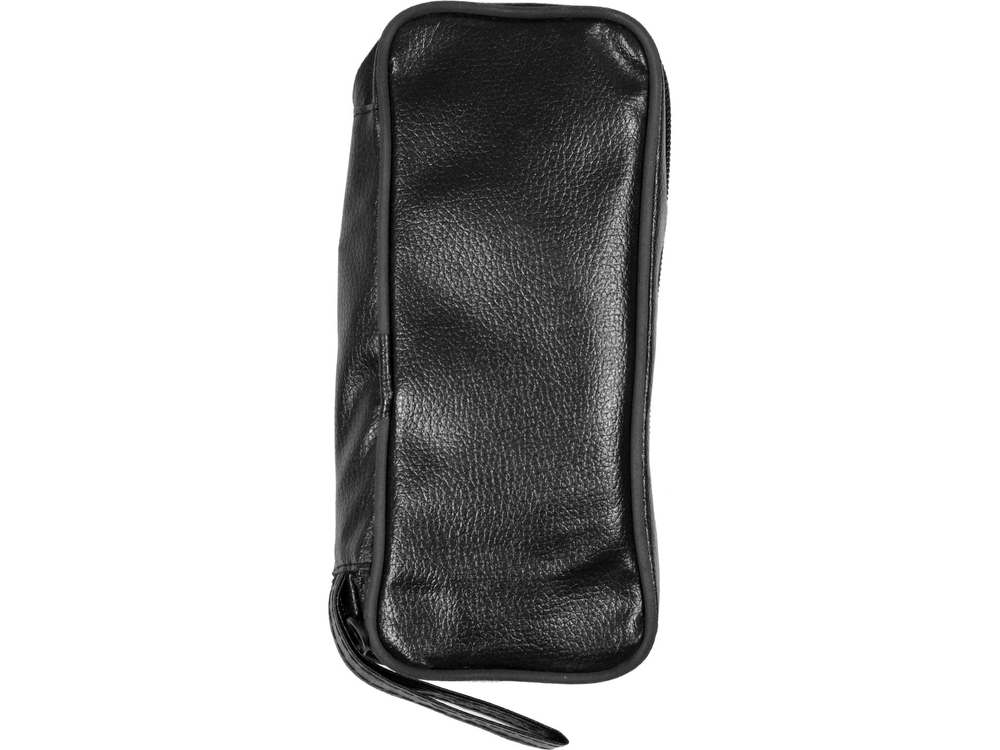

• įskaitant dėklą ir zondus

Dėmesio!

Srovės matavimas srovės gnybtais atliekamas tik vienam laidininkui, vienam kabeliui. Uždėjus spaustuvus ant kelių laidininkų kabelio ir neizoliavus vieno laidininko, bus gautas neteisingas rezultatas arba nulinis srovės srautas.
