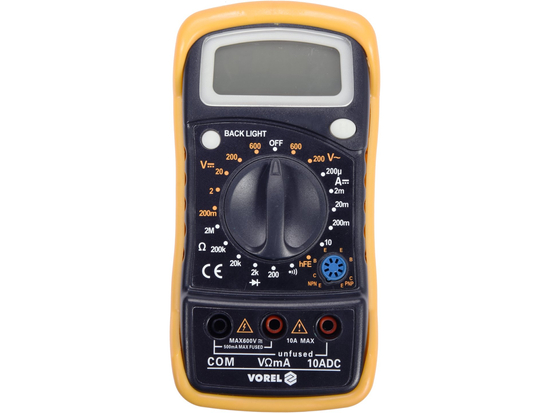

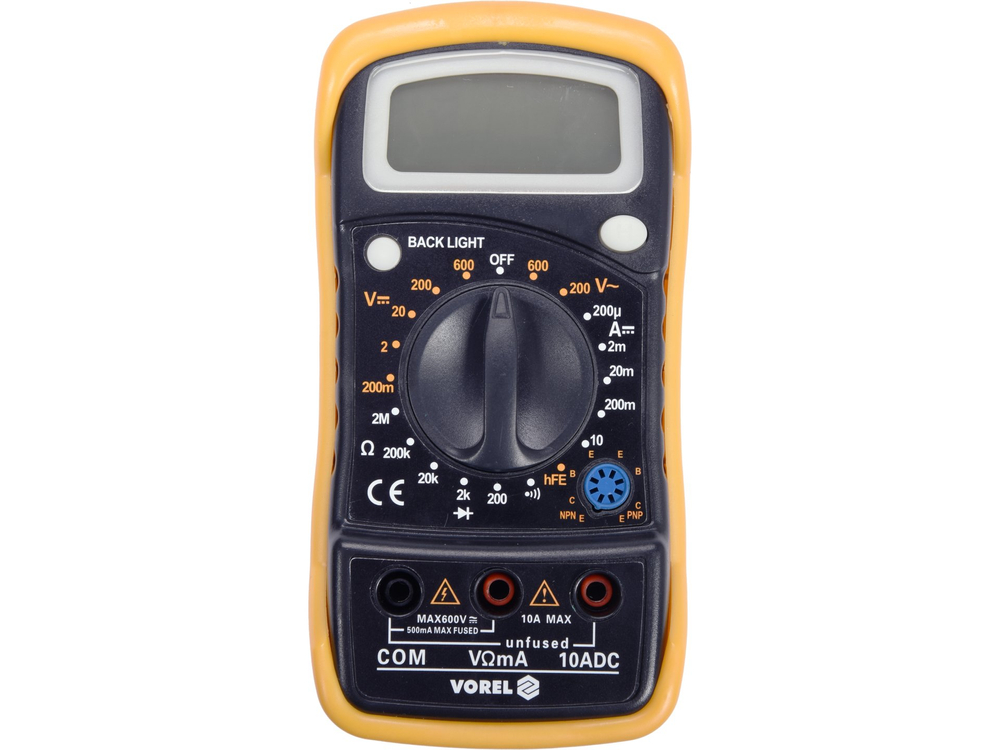

81773 universaliuoju matuokliu su rankiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius ir pažangius elektrinius matavimus. Papildomą apsaugą nuo mechaninių pažeidimų užtikrina vadinamoji kabina , t. y. ant prietaiso korpuso ištemptas guminis korpusas.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V.
• Nuolatinės srovės įtampos matavimas: NUOLATINĖ SROVĖ 0-600 V
• Nuolatinės srovės matavimas: DC 0-10 A
• varžos matavimas: 0-2 MΩ
• diodo bandymas:_IF 1 mA,_UR 1,5 V
• grandinės vientisumo testas: 0-100 Ω

Papildomi matavimai:

• tranzistoriaus testas: 0-1000, įmontuotas matavimo lizdas

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• Šio diapazono matuoklio 81773 matavimo tikslumas yra: ±(2 % + 10), skiriamoji geba 1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 10 x skiriamoji geba
• apskaičiavimas: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Rezultatas su matavimo paklaida, kai rodmuo 235 V = 235 ± 14,7 V*

• Rezultatas, įskaitant matavimo paklaidą nuolatinės įtampos matavimo indikacijai: 12 V = 12 ± 0,146 V

Lentelę su atitinkamo matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis 81773 neturi tikrosios vidutinės kvadratinės vertės matavimo funkcijos, todėl pirmiau nurodytas rezultatas faktiškai teisingas tik tikrosios sinusinės bangos atveju.

Įmontuotos funkcijos:

• DATA HOLD - ekrane išsaugo šiuo metu matuojamą vertę

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999

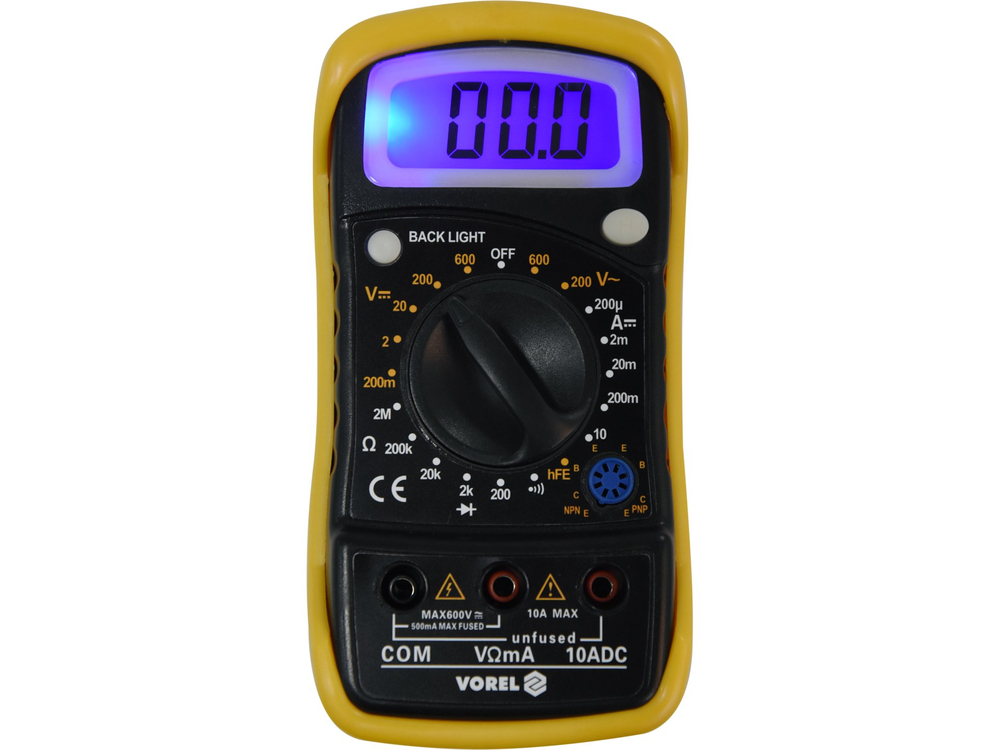

• ekrano apšvietimas
• garsinis signalas atliekant tęstinumo testą, kai varža mažesnė nei 30 Ω

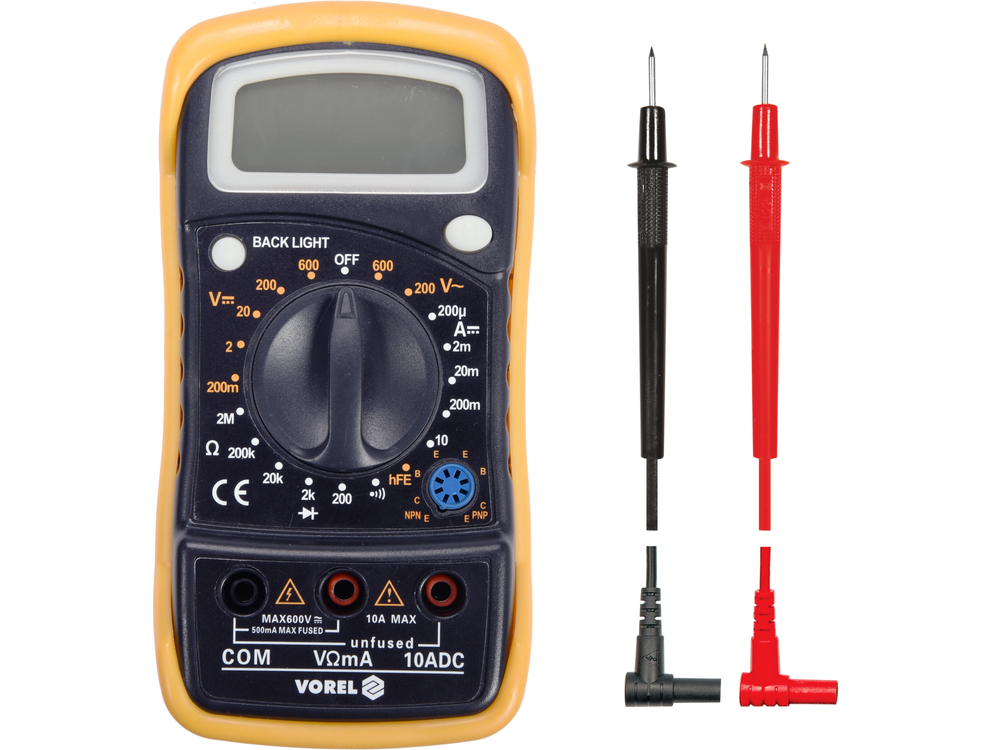

• pridedami matavimo zondai
• konstrukcija su apsauga nuo perkrovos, 10 A matavimo lizdas be saugiklio

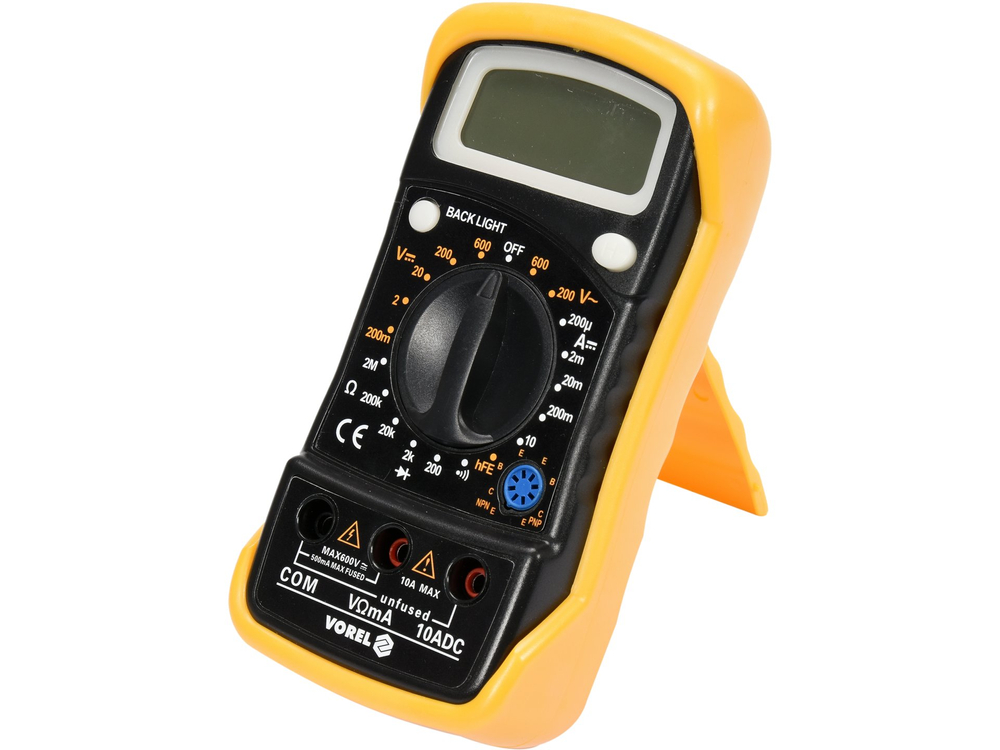

• korpusas pagamintas iš ABS plastiko + vadinamasis dėklas, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: 9 V (6F22) baterija

Dėmesio!

Matuojant nežinomas vertes matuokliu su rankiniu diapazono keitimu rankenėle, matavimus reikia atlikti paeiliui nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą.
