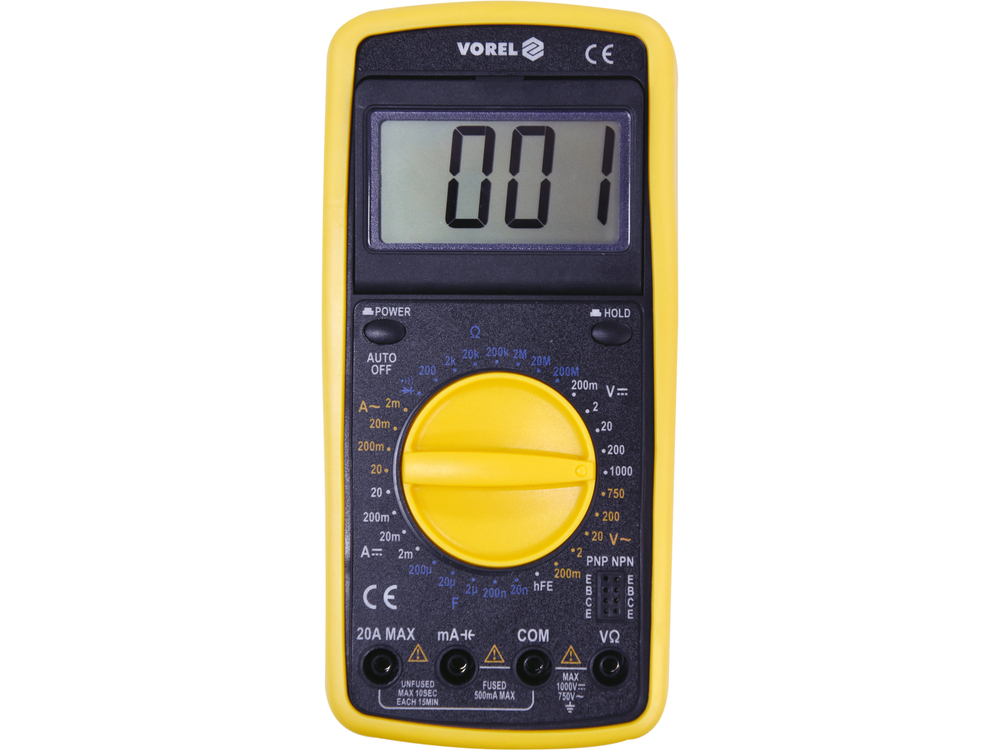

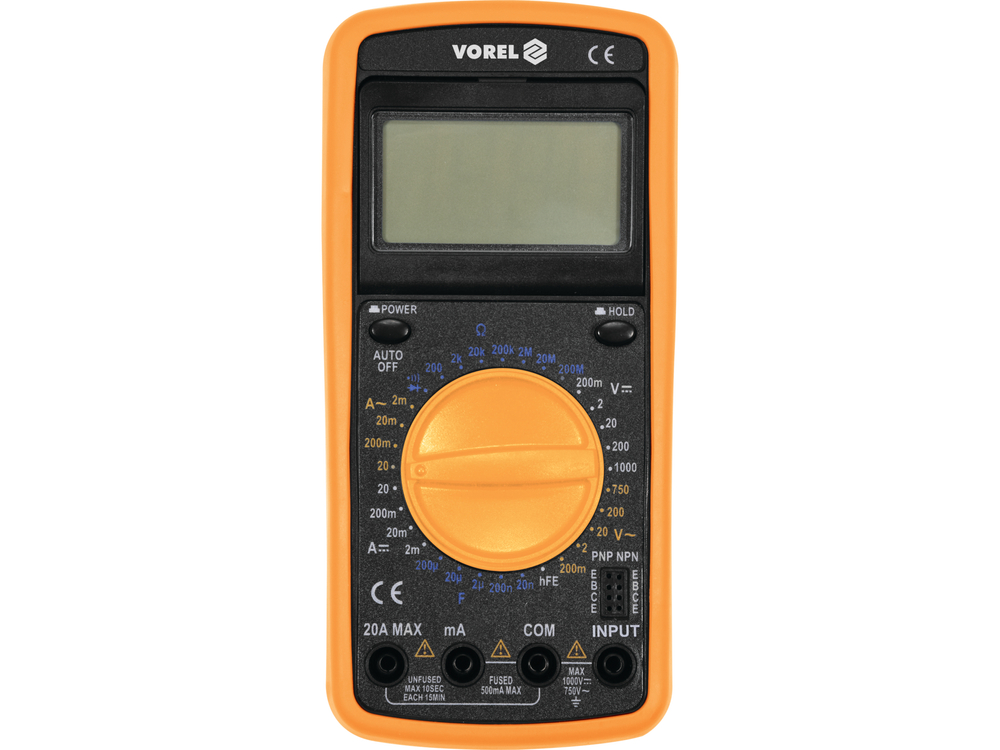

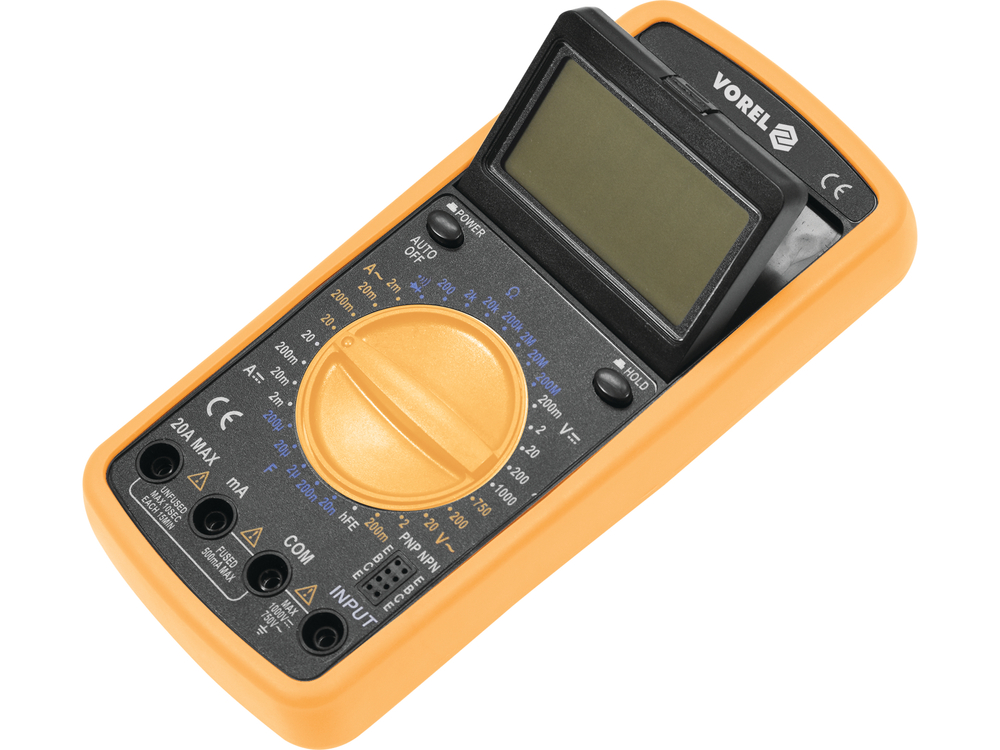

Universaliuoju matuokliu 81775, kurio kiekvieno matavimo diapazonas nustatomas rankiniu būdu, galima atlikti pagrindinius ir pažangius elektrinius matavimus. LCD ekraną, įtaisytą reguliuojamo kampo rėmelyje, galima įstatyti į patogią darbinę padėtį.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-750 V
• Nuolatinės srovės įtampos matavimas: NUOLATINĖS SROVĖS ĮTAMPA: 0-1000 V
• kintamosios srovės matavimas: KINTAMOSIOS SROVĖS 0-20 A
• Nuolatinės srovės matavimas: NUOLATINĖ SROVĖ: 0-20 A
• varžos matavimas: 0-200 MΩ
• diodų bandymas:_IF 1 mA,_UR 1,5 V
• grandinės vientisumo testas: 0-100 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-200 μF
• hFe tranzistoriaus testas: 0-1000, įmontuotas matavimo lizdas

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• Šio diapazono matuoklio 81775 matavimo tikslumas yra: ±(1,2 % + 5), skiriamoji geba 1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 1,2 %) + 5 x skiriamoji geba
• apskaičiavimas: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 7,82 V*

• Rezultatas, įskaitant matavimo paklaidą nuolatinės įtampos matavimo indikacijai: 12 V = 12 ± 0,146 V
• rezultatas, įskaitant matavimo paklaidą kintamosios srovės matavimo indikacijai: 8 A = 8 ± 0,3 A*

Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis 81775 neturi tikrosios kvadratinės vertės matavimo funkcijos, todėl pirmiau nurodytas rezultatas faktiškai teisingas tik tikrosios sinusinės bangos atveju.

Įmontuotos funkcijos:

• DATA HOLD - ekrane išsaugo šiuo metu matuojamą vertę

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999
• garsinis signalas tęstinumo teste, kai varža mažesnė nei 30 Ω
• automatinis perjungimas iš diodų bandymo į ištisinės grandinės bandymą, kai grandinės varža mažesnė nei 100 Ω (negalima nustatyti matuoklio tik diodų bandymui)

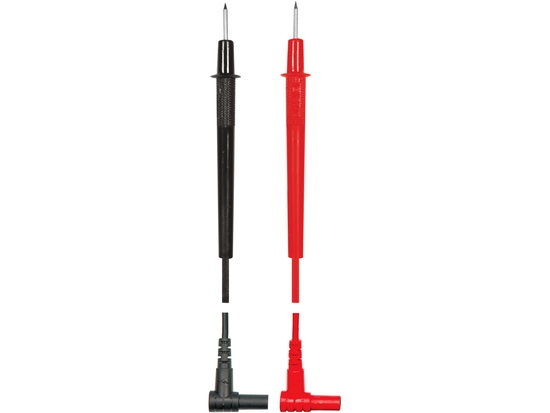

• pridedami matavimo zondai
• konstrukcija su apsauga nuo perkrovos, 20 A matavimo lizdas be saugiklio
• korpusas pagamintas iš ABS plastiko + vadinamasis holsteris, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: 9 V baterija (6F22)

Dėmesio!

Matuojant nežinomas vertes matuokliu su rankiniu diapazono keitimo ratuku, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą.
