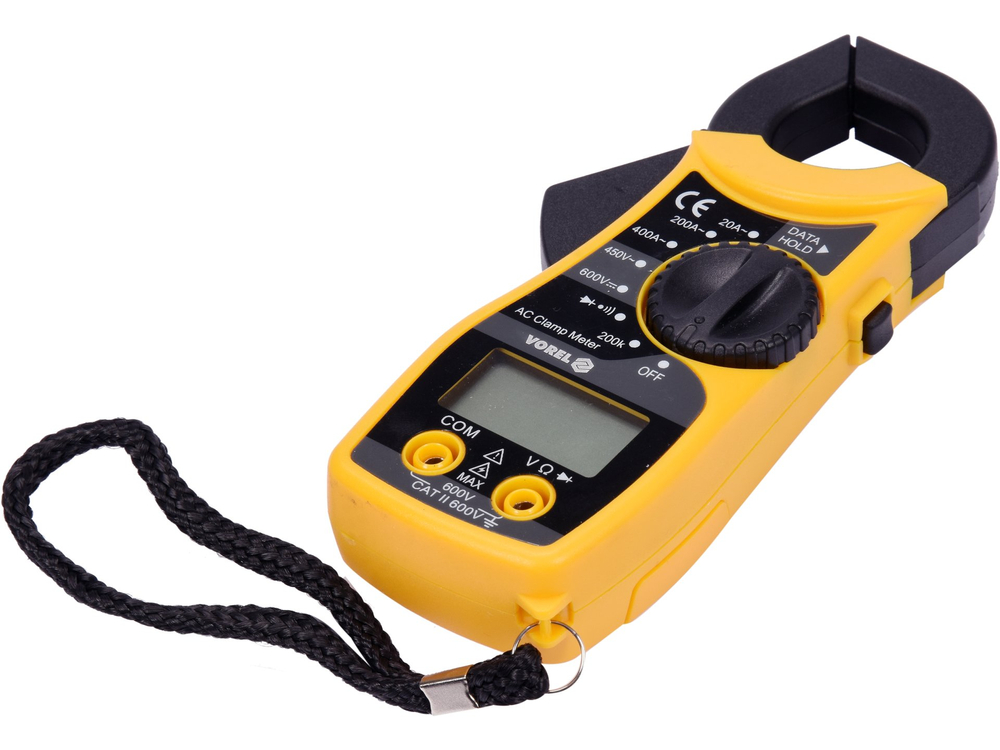

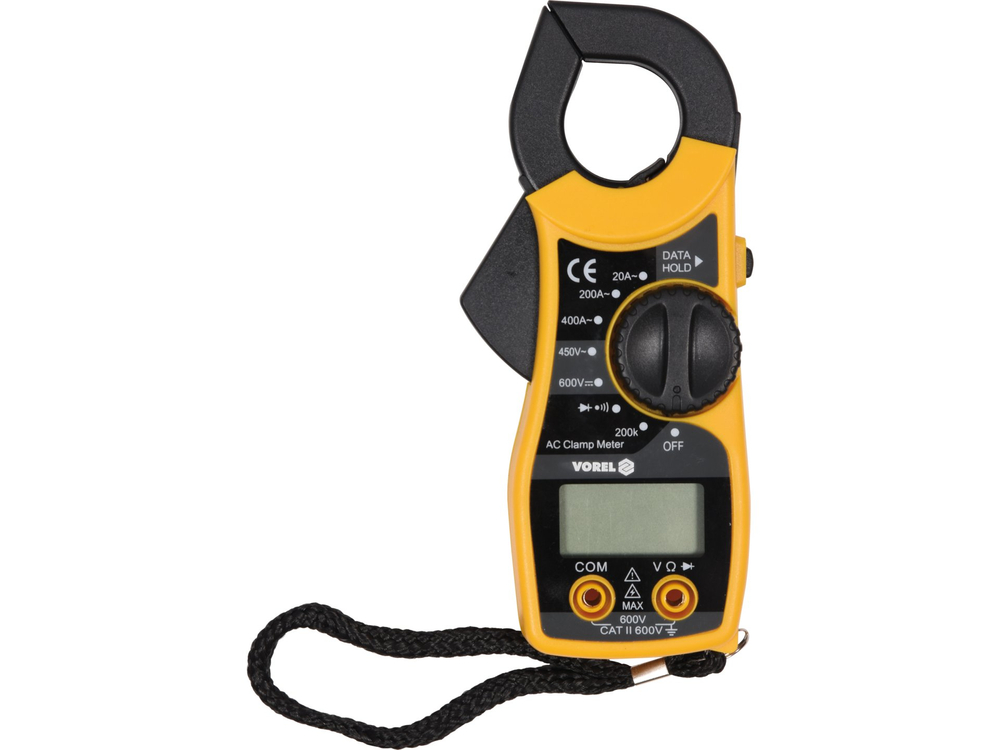

Universaliuoju gnybtų matuokliu VOREL 81801 galima atlikti pagrindinius elektrinius matavimus. Kai kuriems matavimo dydžiams matuoklis gali pats pasirinkti diapazoną, priklausomai nuo matavimo rezultatų. Matuoklis turi matavimo gnybtus, kurie leidžia matuoti kintamąją srovę vienu laidu indukciniu metodu, nenutraukiant grandinės ir neatjungiant jos nuo maitinimo šaltinio. Šis metodas taip pat leidžia matuoti daug didesnes sroves nei įprasti elektros skaitikliai.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-450 V.
• Nuolatinės srovės įtampos matavimas: NUOLATINĖ SROVĖ 0-600 V
• kintamosios srovės matavimas: KINTAMOSIOS SROVĖS 0-400 A
• varžos matavimas: R 0-200 kΩ
• diodų bandymas:_IF 1 mA,_UR 1 V
• grandinės vientisumo testas: 0-100 Ω

Matavimo tikslumas:

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimų rezultatų skaičiavimas: 30 A

• Šio diapazono matuoklio 81801 matavimo tikslumas yra : ±(2,5 % + 10), skiriamoji geba 0,1 A
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2,5 %) + 10 x skiriamoji geba
• apskaičiavimas: (30 x 2,5 %) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Rezultatas, įskaitant matavimo paklaidą, kai rodmuo yra 30 A = 30 ± 1,75 A*

• Rezultatas, įskaitant matavimo paklaidą kintamosios įtampos matavimo indikacijai: 235 V = 235 ± 5,82 V*
• Rezultatas, įskaitant matavimo paklaidą nuolatinės srovės įtampos matavimo indikacijai: 12 V = 12 ± 3,144 V

Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis 81801 neturi tikrosios vidutinės kvadratinės vertės matavimo funkcijos, todėl pirmiau pateiktas rezultatas faktiškai teisingas tik tikrosios sinusinės bangos atveju.

Įmontuotos funkcijos:

• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimai turėtų būti atliekami nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• DATA HOLD - ekrane išsaugo šiuo metu matuojamą vertę

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999
• automatinis perjungimas nuo diodų bandymo prie vientisumo bandymo, kai grandinės varža mažesnė nei 100 Ω (negalima nustatyti matuoklio tik diodų bandymui)
• garsinis signalas, kai tęstinumo bandymo varža mažesnė nei 30 Ω
• gnybtai atsidaro iki 25 mm ir leidžia matuoti vieną iki 19 mm skersmens laidą
• konstrukcija su apsauga nuo perkrovos

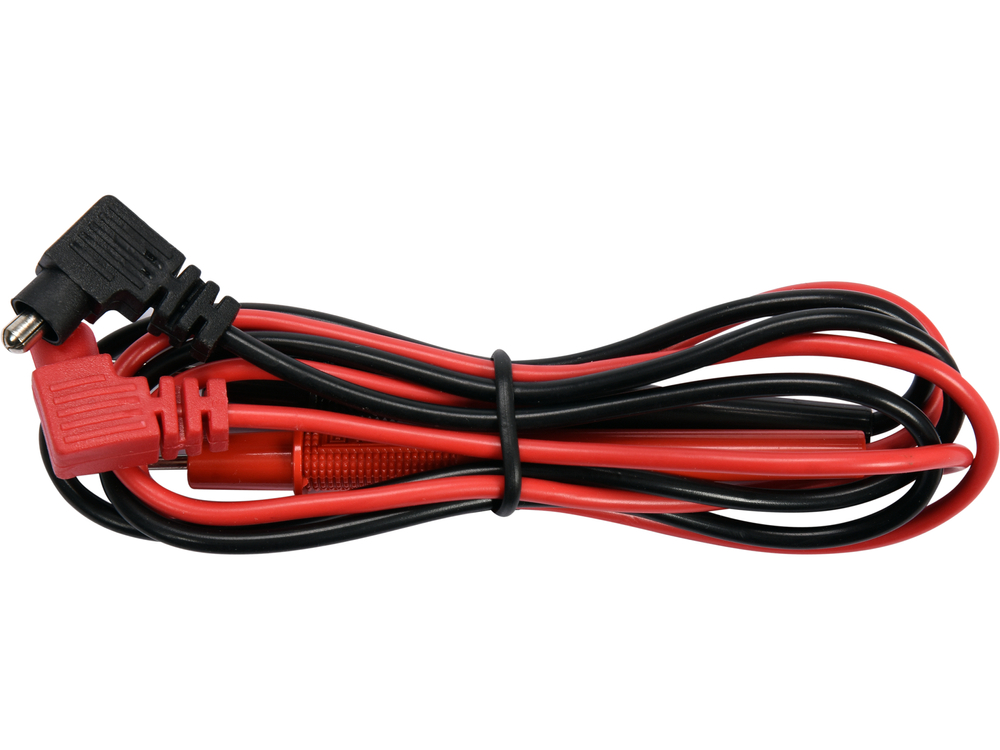

• pridedami matavimo zondai
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AAA) baterijos

Dėmesio!

Srovės matavimas žnypliniais matuokliais atliekamas tik su vienu laidininku, vienu laidu. Pritvirtinus gnybtus prie kelių laidininkų kabelio ir neizoliavus vieno laidininko, bus gautas neteisingas rezultatas arba nulinis srovės srautas.
