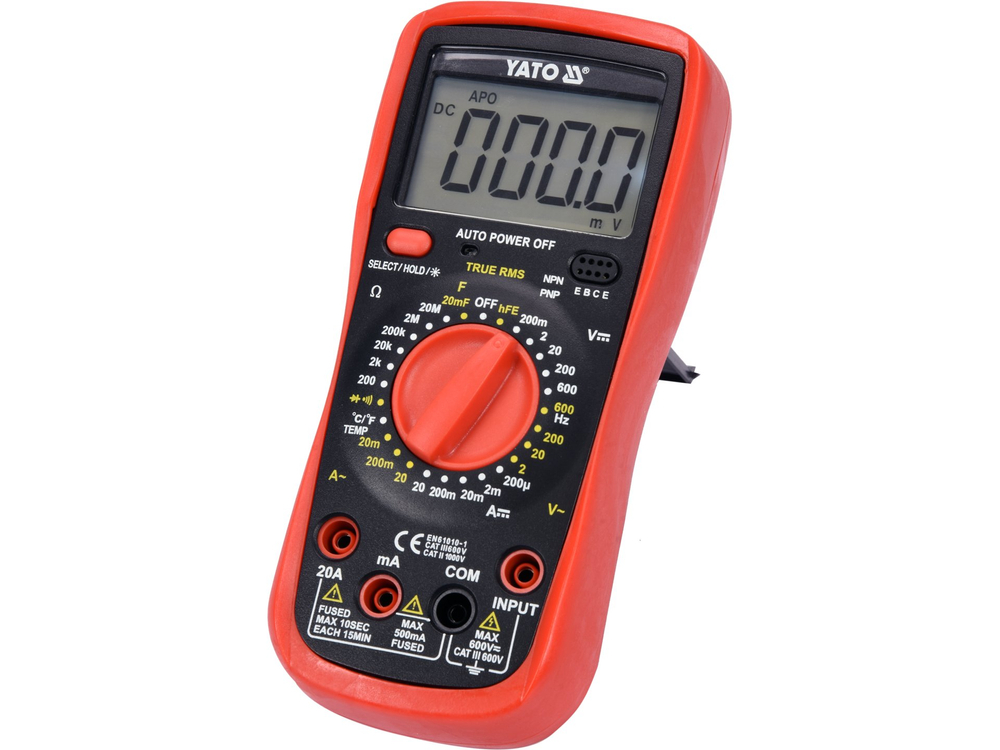

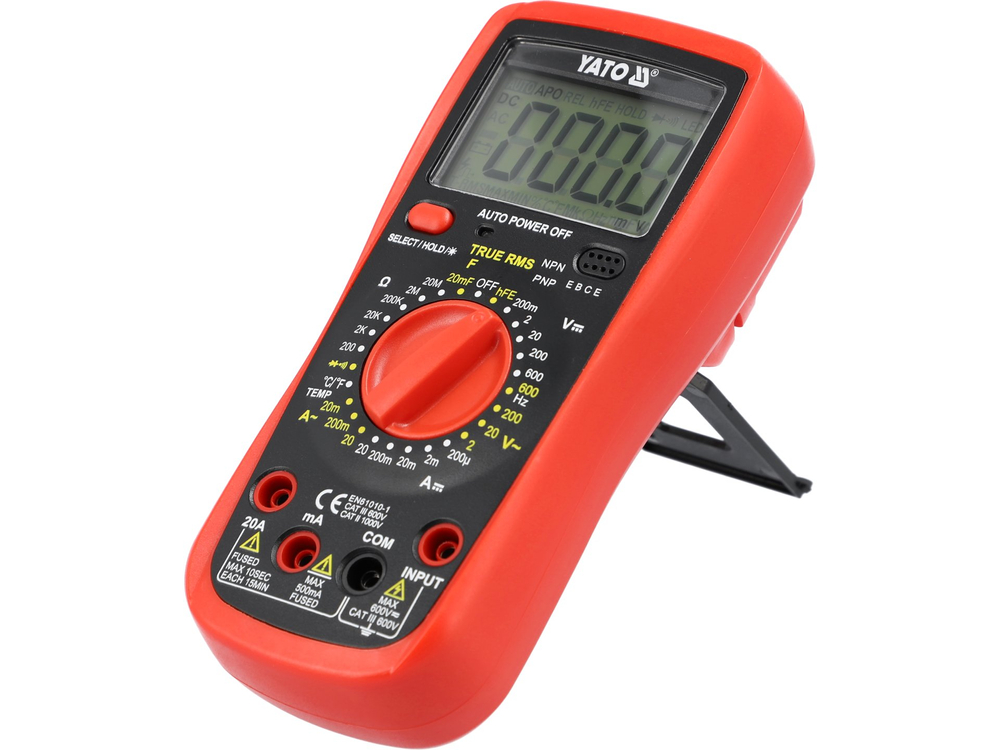

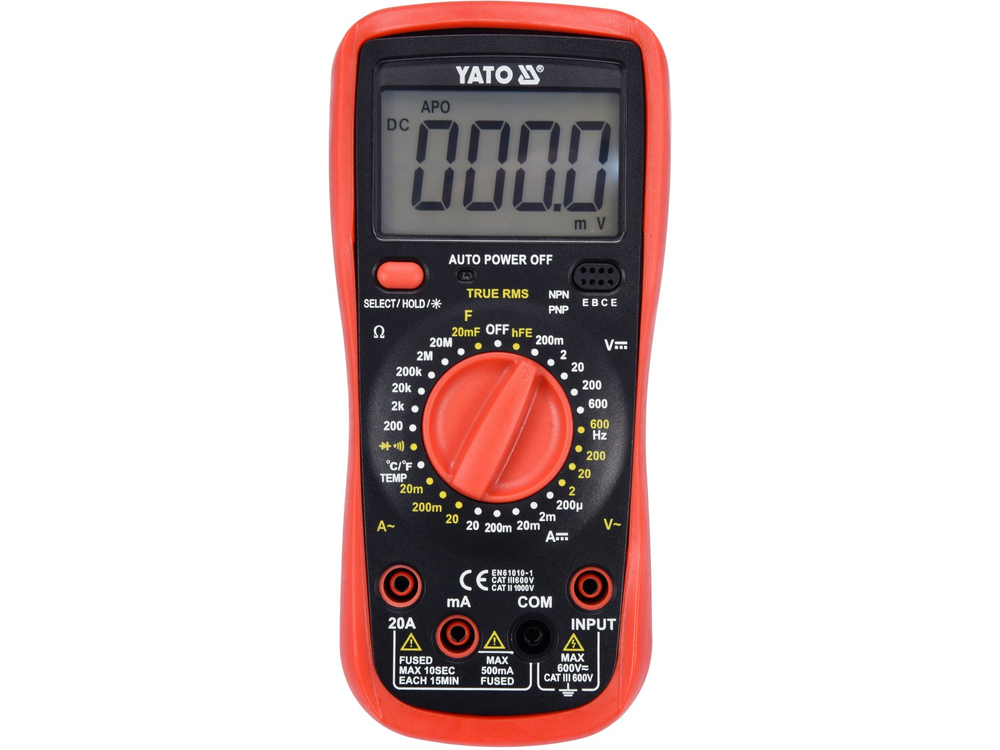

YT-73083 daugiafunkcinis matuoklis su TRUE RMS funkcija ir rankiniu kiekvieno matavimo diapazonu leidžia atlikti pagrindinius ir pažangius elektrinius matavimus. Iki 20 amperų kintamosios ir nuolatinės srovės matavimai išskiria multimetrą iš kitų prietaisų, o dideliame ekrane su mėlynu apšvietimu rezultatai bus matomi net esant sudėtingam apšvietimui.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės įtampos matavimas: 0-600 V, NUOLATINĖ SROVĖ
• kintamosios srovės matavimas: 0-20 A, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės matavimas: NUOLATINĖ SROVĖ 0-20 A
• varžos matavimas: 0-20 MΩ
• diodo bandymas:_IF 1 mA,_UR 3,3 V
• grandinės vientisumo testas: 0-100 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-20 mF
• srovės dažnio matavimas 230 ir 400 V buitiniuose įrenginiuose: 50-60 Hz
• temperatūros matavimas: nuo -40 iki 1000 °C
• hFe tranzistoriaus testas: 0-1000, integruotas matavimo lizdas

Matavimų tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-73083 matuoklio matavimo tikslumas šiame diapazone yra : ±(1,2 % + 8), skiriamoji geba 0,1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 1,2 %) + 8 x skiriamoji geba
• apskaičiavimas: (235 x 1,2 %) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V

Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 3,62 V

• Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodoma nuolatinės įtampos matavimo indikacija: 12 V = 12 ± 0,126 V
• rezultatas, įskaitant matavimo paklaidą, kai rodoma kintamosios srovės matavimo indikacija: 8 A = 8 ± 0,15 A

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos (įtampos) vertę. Skirtingai nei vidutinės kvadratinės vertės matuokliai, prietaisai su tikrąja vidutine kvadratine kvadratine verte rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų atveju. Tai privaloma funkcija visur, kur grandinėje yra komutacinių maitinimo šaltinių, variklių inverterių pavarų, ŠVOK įrenginių ir pan.
• SELECT - matavimo režimo keitimas, pvz., diodų bandymo keitimas į grandinės vientisumo bandymą, kai rankenėlė nustatyta į kintamosios srovės 600 V matavimo režimą, keitimas į dažnio matavimą buitiniuose įrenginiuose.
• DATA HOLD - šiuo metu matuojamos vertės išsaugojimas ekrane

Papildoma informacija

• LCD ekranas, didžiausias rodomas rezultatas: 1999
• ekrano foninis apšvietimas
• garsinis signalas atliekant grandinės tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodo ir vientisumo bandymus

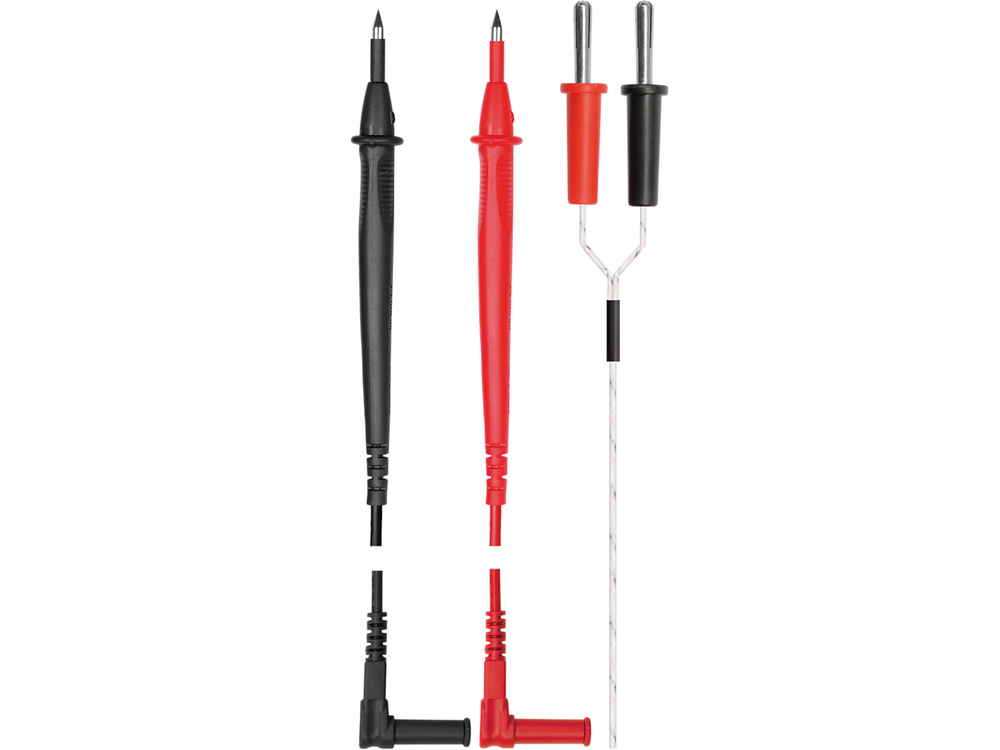

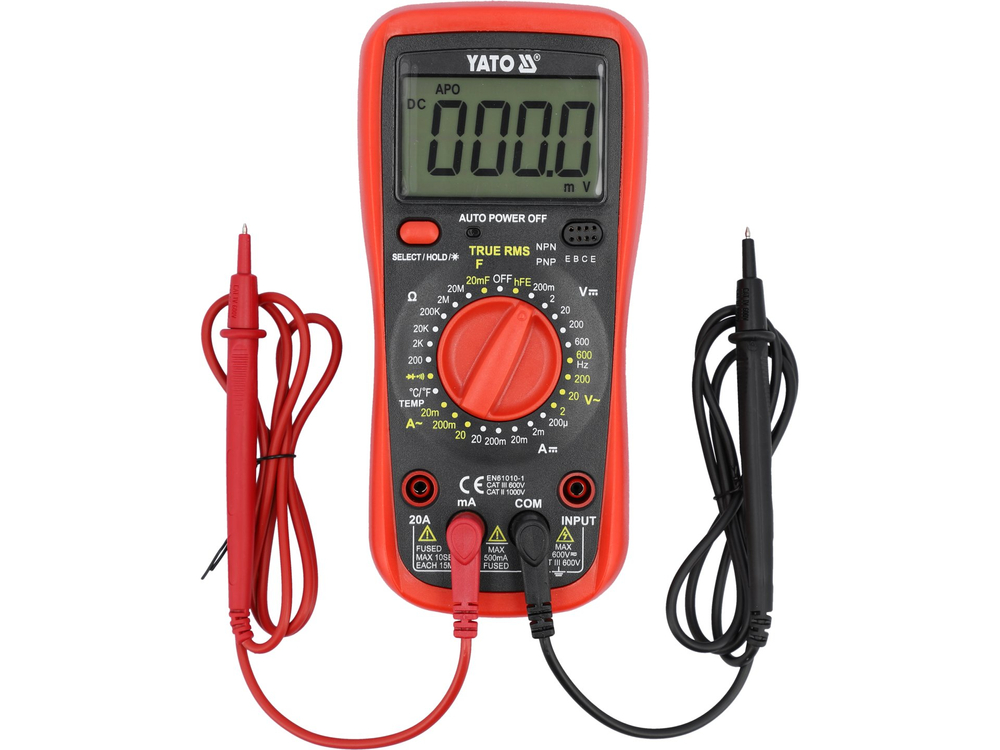

• pridedami matavimo zondai ir temperatūros zondas
• konstrukcija su apsauga nuo perkrovos
• korpusas pagamintas iš ABS plastiko + vadinamasis holsteris, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• automatinis išsijungimas po 15 minučių
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: 9 V baterija (6F22)

Dėmesio!

Matuojant nežinomas vertes matuokliu su rankiniu diapazono keitimu ratuku, matavimus reikia atlikti paeiliui nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą.
