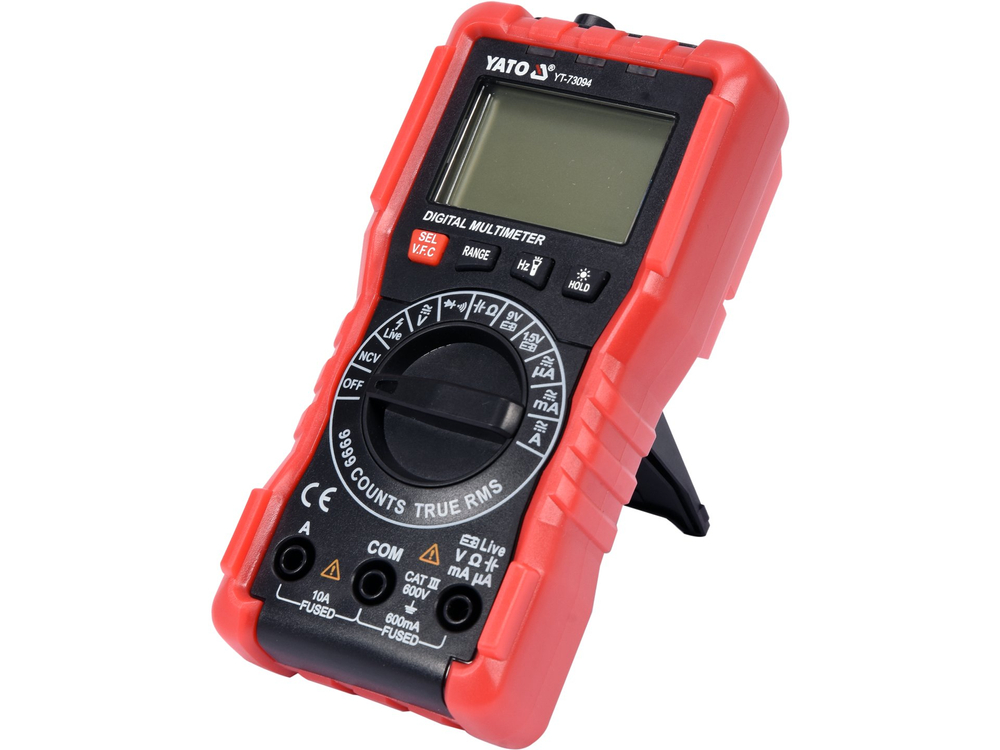

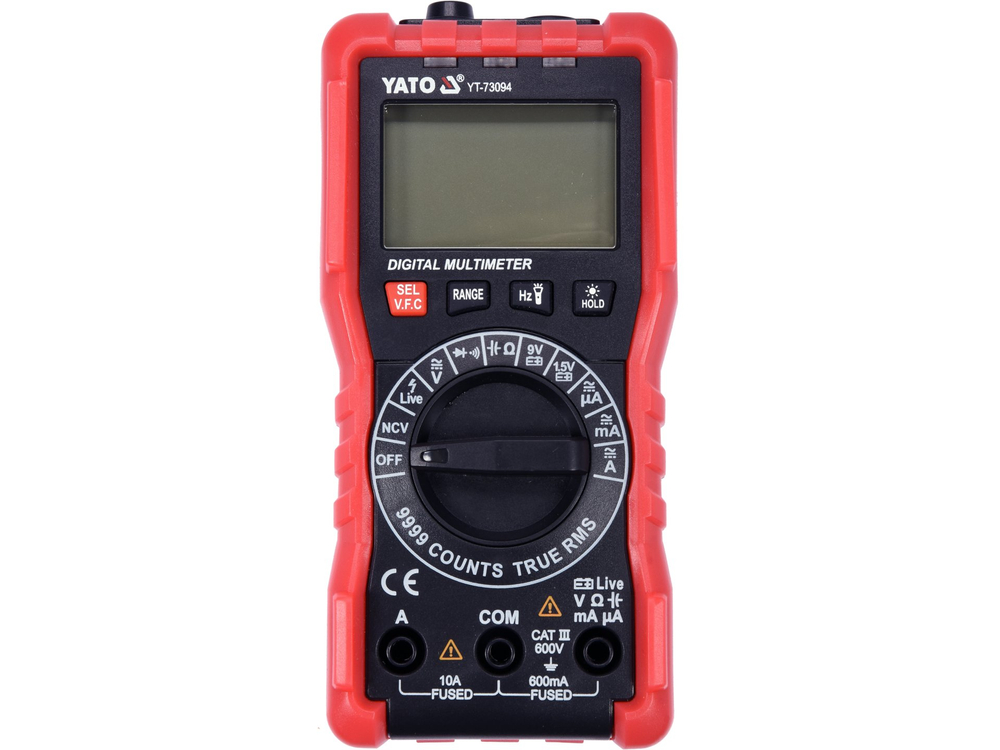

Universaliuoju matuokliu YT-73094 su TRUE RMS funkcija ir automatiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius ir pažangius elektrinius matavimus. Papildoma ir naudinga parinktis - galimybė be kontakto aptikti kintamąją įtampą, taip pat aptikti fazinius laidus per izoliaciją. Naudodami 1,5 V ir 9 V akumuliatoriaus testą galime patikrinti akumuliatoriaus įtampą esant apkrovai, tai padės įvertinti jo būklę ir atmesti arba patvirtinti būtinybę jį pakeisti.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ + V.F.C.
• Nuolatinės srovės įtampos matavimas: 0-600 V.
• kintamosios srovės matavimas: A.C. 0-10 A, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ + V.F.C.
• Nuolatinės srovės matavimas: NUOLATINĖ SROVĖ: 0-10 A
• varžos matavimas: 0-9,999 MΩ
• diodo bandymas:_IF 1 mA,_UR 3,3 V
• grandinės vientisumo testas: 0-30 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-99,99 mF
• dažnio matavimas: 0-60 khz
• bekontaktis kintamosios srovės įtampos aptikimas: NCV
• 1,5 V akumuliatoriaus bandymas, kai apkrovos varža yra apie 30 Ω
• 9 V akumuliatoriaus bandymas, kai apkrovos varža yra apie 300 Ω

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-73094 matuoklio matavimo tikslumas šiam diapazonui yra : ±(1,2 % + 3), skiriamoji geba 0,1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 1,2 %) + 3 x skiriamoji geba
• apskaičiavimas: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 3,12 V

• Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodoma nuolatinė įtampa: 12 V = 12 ± 0,114 V
• rezultatas, įskaitant matavimo paklaidą, kai matuojama kintamoji srovė: 8 A = 8 ± 0,15 A

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nei vidutinės kvadratinės vertės matuokliai, prietaisai su tikrąja vidutine kvadratine kvadratine verte rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų atveju. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.
• NCV - bekontaktis kintamosios įtampos aptikimas indukciniu metodu. Matuoklis aptinka įtampą izoliuotame laidininke ir taip pat gali nurodyti fazinį laidininką.
• V.F.C. - žemųjų dažnių filtras. Ši funkcija turi savo paskirtį, pavyzdžiui, matuojant elektros variklio valdiklio, kuris variklio greičiui valdyti naudoja dažnio ir įtampos kitimą (VFD valdikliai), išėjimo įtampą. Kai funkcija įjungta, matuoklis filtruoja aukšto dažnio trukdžius, pavyzdžiui, PWM signalo, ir palieka tik žemo dažnio. Tokiu būdu filtras leidžia tiksliai išmatuoti į variklį tekančios įtampos / srovės vidutinę kvadratinę vertę
• 1,5 ir 9 V akumuliatoriaus bandymas - bandymo metu matuoklis iš akumuliatoriaus ima nedidelę srovę, kuri suteikia 100 % informacijos, reikalingos įvertinti, ar tam tikras maitinimo šaltinis galės maitinti mūsų prietaisą. Norint gauti visą informaciją, pirmiausia reikėtų išmatuoti nuolatinės srovės įtampą ir tada palyginti rezultatą su akumuliatoriaus bandymo metu gauta verte. Per didelis kritimas arba per maža įtampa yra aiškus signalas, kad maitinimo šaltinį reikia keisti.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimai turėtų būti atliekami nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą. Kita vertus, multimetru su AUTO funkcija pakanka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• RANGE (diapazonas) - matavimo diapazono keitimas rankiniu būdu. Naudinga funkcija, kai tikrinama daug tų pačių žinomos vertės komponentų, pavyzdžiui, rezistorių serija. Rankinis diapazono nustatymas gerokai sutrumpina tokių matavimų laiką.
• SEL - matavimo režimo keitimas, pvz., iš kintamosios į nuolatinės įtampos matavimą.
• DATA HOLD - ekrane išsaugo šiuo metu matuojamą vertę

Papildoma informacija

• LCD ekranas, didžiausias rodomas rezultatas: 9999
• ekrano foninis apšvietimas ir žibintuvėlio funkcija
• garsinis signalas atliekant tęstinumo bandymą, kai varža mažesnė nei 30 Ω
• automatinis perjungimas iš diodų bandymo į ištisinės srovės bandymą, kai varža mažesnė nei 50 Ω (negalima nustatyti matuoklio tik diodų bandymui)
• pridedami matavimo zondai
• konstrukcija su apsauga nuo perkrovos
• ABS korpusas + vadinamoji kabina, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• automatinis matuoklio išsijungimas
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AAA) baterijos
