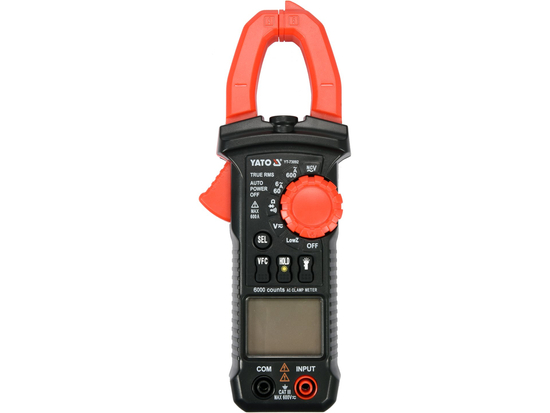

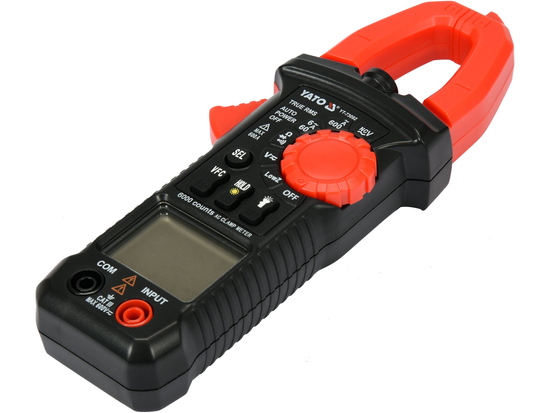

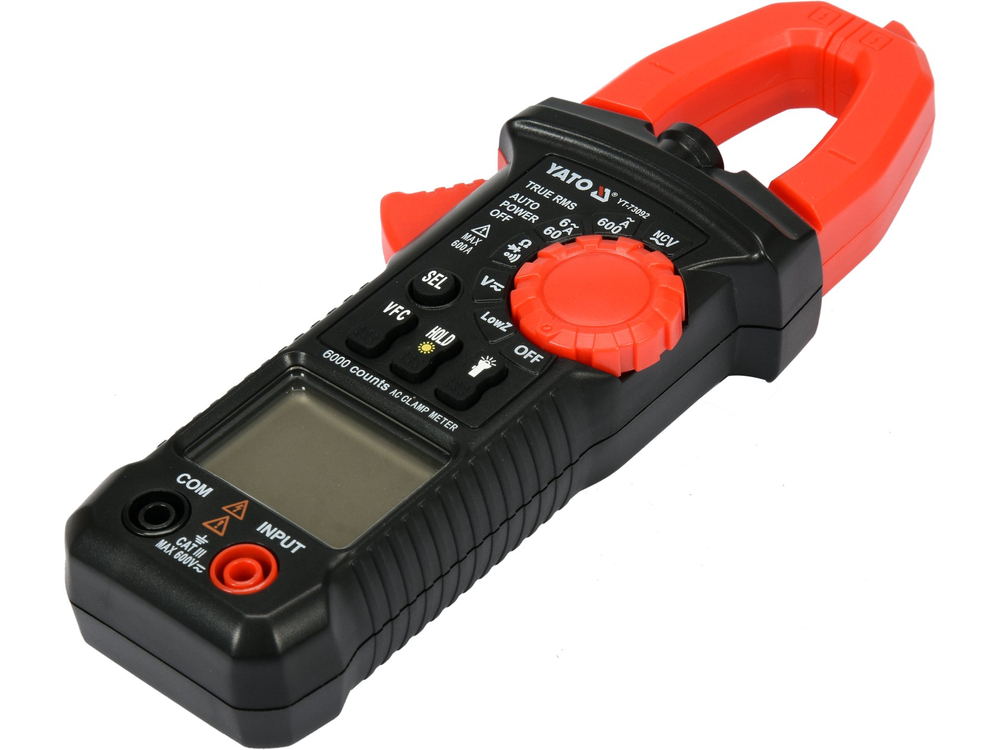

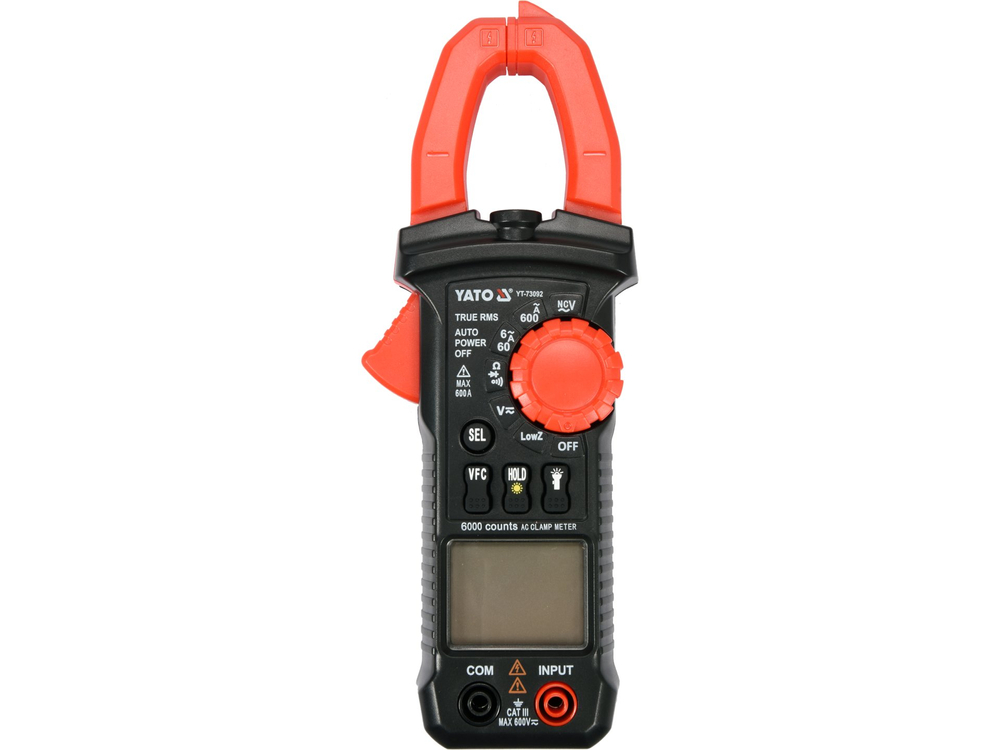

YT-73092 universaliuoju žnypliniu matuokliu su automatiniu daugumos rodmenų diapazonu galima atlikti pagrindinius ir pažangius elektrinius matavimus. Matuoklis turi žnyples, kuriomis galima matuoti kintamąją srovę vienu laidu taikant indukcinį metodą. Matavimas atliekamas neatjungiant grandinės ir neatjungiant jos nuo maitinimo šaltinio, be to, juo galima išmatuoti daug didesnę srovę nei įprastais elektros skaitikliais.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ + V.F.C. + lowZ
• Nuolatinės srovės įtampos matavimas: 0-600 V, LowZ
• kintamosios srovės matavimas: A.C. 0-600 A, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ + V.F.C.
• varžos matavimas: 0-60 MΩ
• diodų bandymas:_IF 1 mA,_UR 2,3 V
• grandinės vientisumo testas: 0-120 Ω

Papildomi matavimai:

• Kintamosios įtampos matavimas mažos varžos režimu: 0-600 V
• nuolatinės įtampos matavimas mažos varžos režimu: 0-600 V
• bekontaktis kintamosios srovės įtampos aptikimas: NCV

Matavimo tikslumas:

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 30 A

• YT-73092 matuoklio matavimo tikslumas šiam diapazonui yra : ±(2,5 %+10), skiriamoji geba 0,01 A
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2,5 %) + 10 x skiriamoji geba
• apskaičiavimas: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodoma 30 A = 30 ± 0,85 A

• rezultatas, įskaitant matavimo paklaidą, rodant kintamąją įtampą: 235 V = 235 ± 3,3 V
• rezultatas, įskaitant matavimo paklaidą, kai matuojama nuolatinė įtampa: 12 V = 12 ± 0,116 V

Lentelę su atitinkamo matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos (įtampos) vertę. Skirtingai nuo vidutinių verčių matuoklių, prietaisai su tikrosiomis vidutinėmis kvadratinėmis vertėmis rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų atveju. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.
• NCV - bekontaktis kintamosios įtampos aptikimas indukciniu metodu. Matuoklis aptinka įtampą izoliuotame laide, taip pat gali nurodyti fazinį laidą.
• LowZ - kintamosios ir nuolatinės įtampos matavimas mažos varžos režimu. Dėl reiškinio, paprastai vadinamo įtampa vaiduokliu, gali būti sunku diagnozuoti, pavyzdžiui, pramoninių pastatų elektros energijos tiekimo tinklus. Šį reiškinį sukelia įtampa, atsirandanti neprijungtame kabelyje, kuriame įtampa buvo indukuota iš tame pačiame kanale einančio prie tinklo prijungto kabelio. LowZ funkcija sumažina matuoklio matavimo lizdų varžą 10 kartų, palyginti su standartiniu matavimo režimu, tada matuoklis, imdamas įtampos mėginius, ima šiek tiek didesnę srovę ir taip iškrauna kabelyje susikaupusį krūvį. Dėl to įtampa matuojama be įtampos vaiduoklio.
• V.F.C. - žemųjų dažnių filtras. Ši funkcija naudojama, pavyzdžiui, matuojant elektros variklio valdiklio, kuris variklio greičiui valdyti naudoja dažnio ir įtampos kitimą (VFD valdikliai), išėjimo įtampą. Įjungus šią funkciją, matuoklis filtruoja aukšto dažnio trukdžius, pavyzdžiui, PWM signalo, ir palieka tik žemą dažnį. Taip filtras leidžia tiksliai išmatuoti į variklį tekančios įtampos / srovės vidutinę kvadratinę vertę
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu ratuku, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• SEL - keičia matavimo režimą, pavyzdžiui, iš kintamosios įtampos matavimo į nuolatinės įtampos matavimą, perjungia iš diodų bandymo į grandinės vientisumo bandymą arba varžos matavimą
• HOLD - ekrane išlaiko šiuo metu matuojamą vertę

Papildoma informacija

• LCD ekranas, didžiausias rodomas rezultatas: 5999
• ekrano foninis apšvietimas
• gnybtų matavimo lauko apšvietimas
• garsinis signalas atliekant tęstinumo bandymą, kai varža mažesnė nei 60 Ω
• galimybė atskirai įjungti diodų ir vientisumo bandymus
• gnybtai atsidaro iki 26 mm ir leidžia matuoti vieną laidą, kurio didžiausias skersmuo iki 18 mm

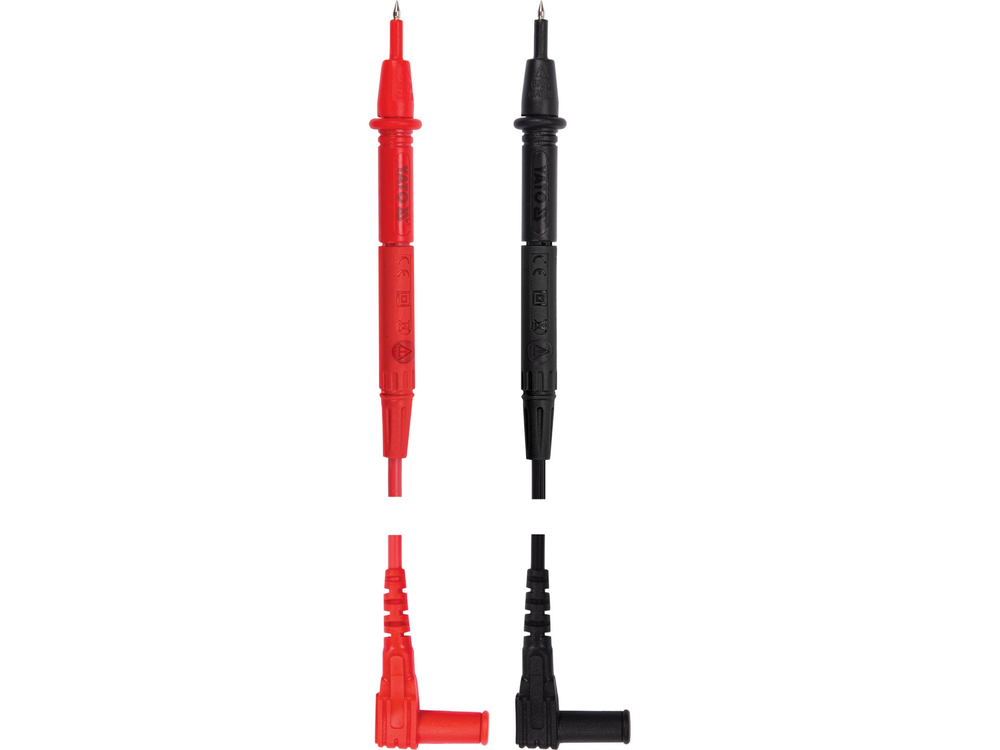

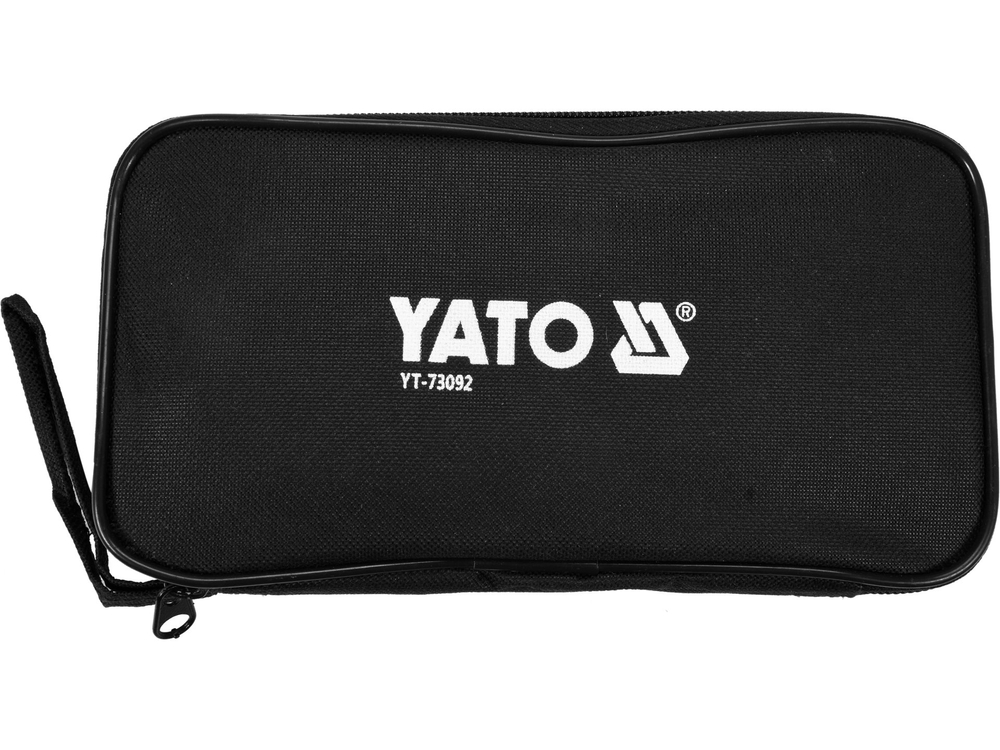

• į komplektą įeina bandomieji zondai ir dėklas
• konstrukcija su apsauga nuo perkrovos
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AAA) baterijos

Dėmesio!

Srovės matavimas žnypliniais matuokliais atliekamas tik su vienu laidininku, vienu kabeliu. Pritvirtinus gnybtus prie kelių laidininkų kabelio ir neizoliavus vieno laidininko, bus gautas neteisingas rezultatas arba nulinis srovės srautas.
