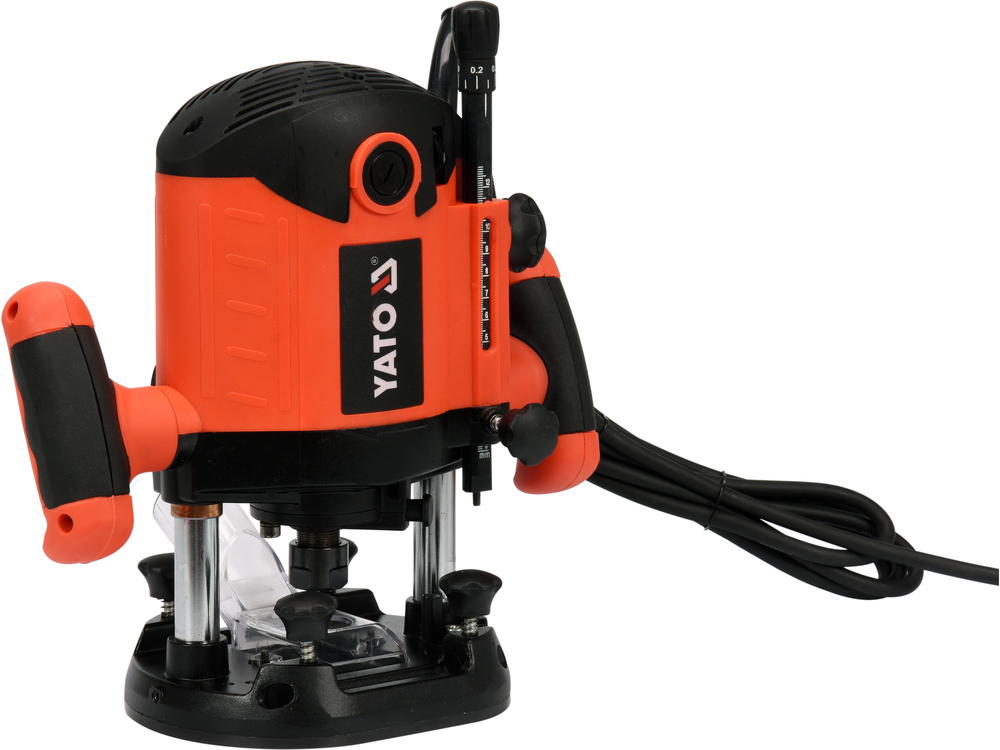

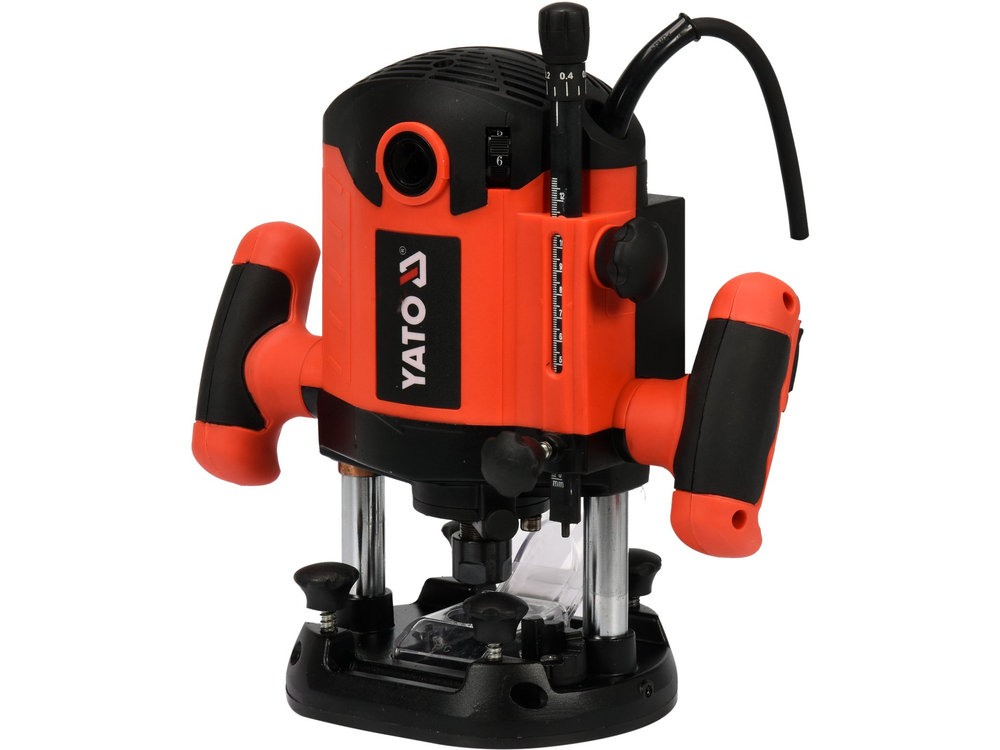

Tvirtas ir patvarus frezavimo įrenginys, skirtas kraštams formuoti, grioveliams frezuoti ir stalių sujungimams. Jis pasižymi dideliu tikslumu, kaip reikalaujama staliaus pramonėje, ir patogia rankena, leidžiančia nykščiu reguliuoti sukimosi kryptį neprarandant įrankio kontrolės. Turėdamas kreipiančiąsias, frezeris palengvina frezavimą tiesia linija ir kreive.

Paskirtis

Įrankis naudojamas medienai su frezomis, vedamomis nuo medžiagos viršaus išilgai jos paviršiaus, apdirbti. Jis taip pat tinka medienos pagrindo medžiagoms, pavyzdžiui, MDF, medžio drožlių plokštėms, fanerai ir kt. apdirbti.

Dulkių ištraukimas

Dulkių šalinimo įrenginiui galima naudoti pramoninį dulkių siurblį.

Dulkių nusiurbimo įrenginio adapterį sudaro du komponentai:

• skaidri jungtis dulkių ištraukimo įrenginiui
• metalinė tvirtinimo plokštė

lygiagretaus pravedimo kreipiančioji

Kreipiančioji palengvina tiesių kraštų arba įdubų frezavimą. Jį sudaro ribinė plokštelė ir du strypai.

Apskrito frezavimo kreipiančioji

Apskritimo kreipiančioji palengvina apskritimų ir lankų frezavimą. Kreiptuvą sudaro vienas strypas ir spaustukas su adata.

Frezavimo įrenginio eiga

Frezavimo įrenginio eiga naudojama frezavimo gyliui nustatyti. Nustatymo vertė matoma korpuso lange.

Mikrometro ciferblatas

Gylio matuoklis taip pat turi mikrometrinę rankenėlę, kuri leidžia tiksliai nustatyti frezavimo gylį naudojant papildomą strypą, kuris išsikiša iš gylio matuoklio. Sukant rankenėlę, strypelio pratęsimo ilgis graduojamas milimetrais.

Greičio reguliavimas

Frezavimo staklėmis galima be perstojo reguliuoti greitį techninių duomenų lentelėje nurodytame diapazone. Greitis nustatomas rankenėle.

Kuo didesnis matomas skaičius, tuo didesnis greitis. Greitį reikia pasirinkti atsižvelgiant į apdirbamos medžiagos tipą ir frezos skersmenį. Kuo mažesnis frezos skersmuo ir kuo kietesnė mediena, tuo didesnį greitį galima nustatyti.

Papildoma informacija:

• vario izoliacijos apvija
• lygiagretus kreipiamasis bėgelis, pagamintas iš puikiai suderintų komponentų, palengvina įrankio vedimą
• Tikslus pjovimo gylio reguliavimas su užraktu, užtikrinantis puikius darbo rezultatus
• Laipsniškas ir saugus apsukų reguliavimas neatitraukiant rankų nuo veikiančio įrankio
• Apsaugo variklį ir operatorių, kai pjovimo įrankis įstrigo medžiagoje
• Dulkių ištraukimo jungtis
• Didžiausias greitis : 23500 aps/min. gre itam ir tiksliam darbui
• maksimali frezos eiga 55 mm
• įrankių laikiklis: 8, 12 mm
• 3 m guminis kabelis
• skirtas naudoti su frezomis, pvz., YT-6801, YT-6803
