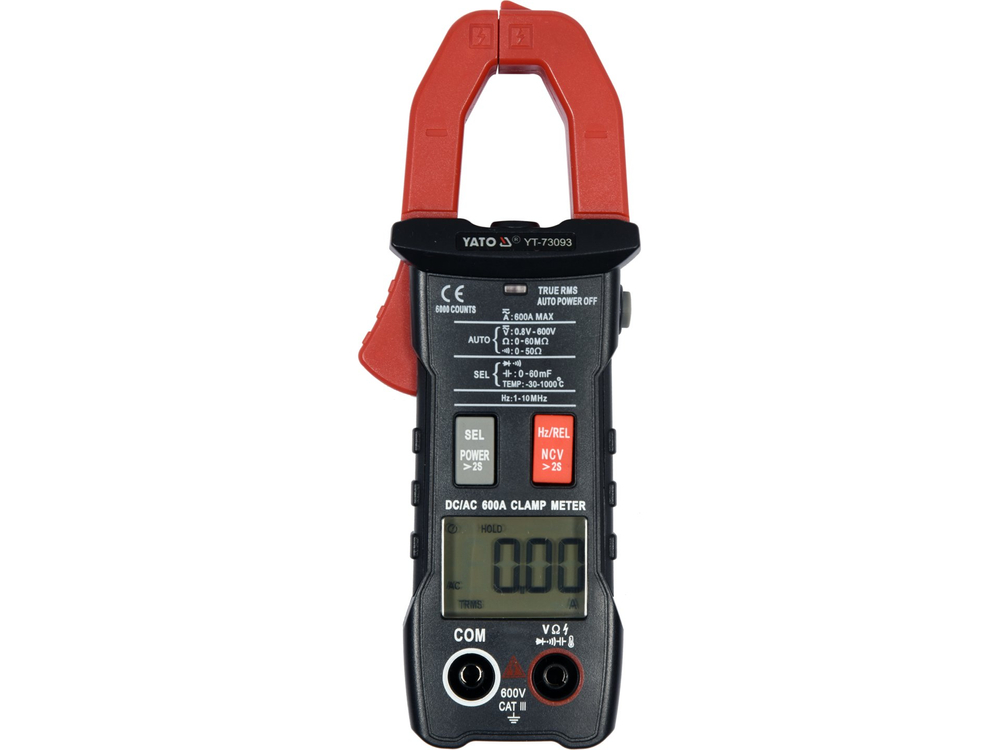

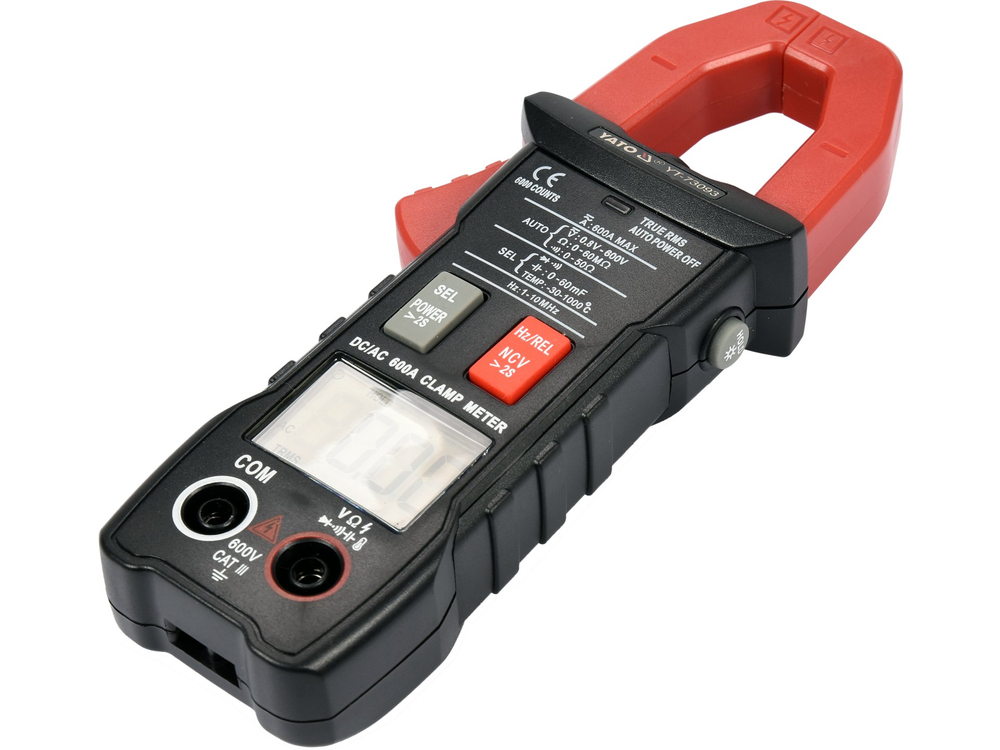

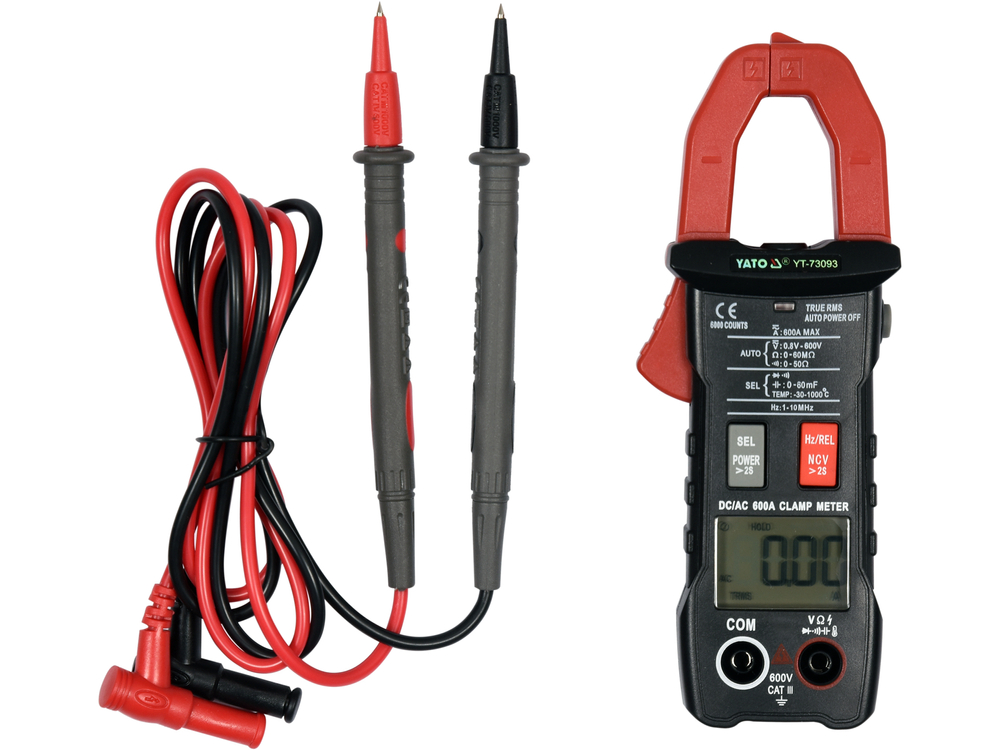

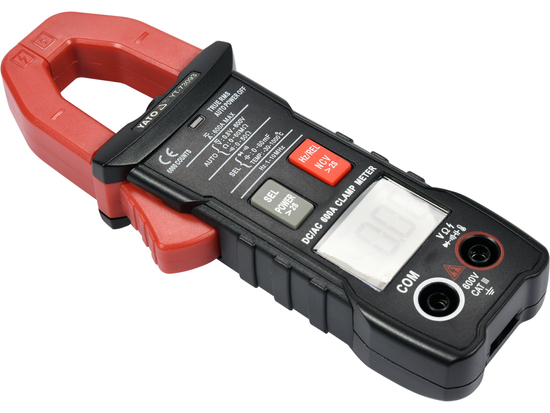

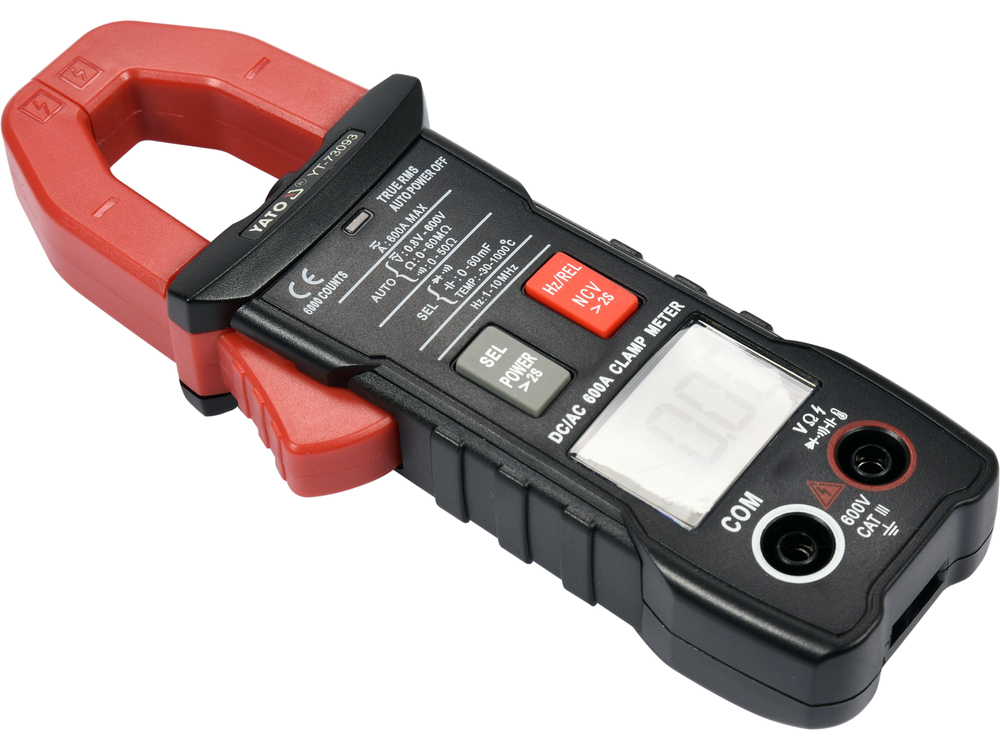

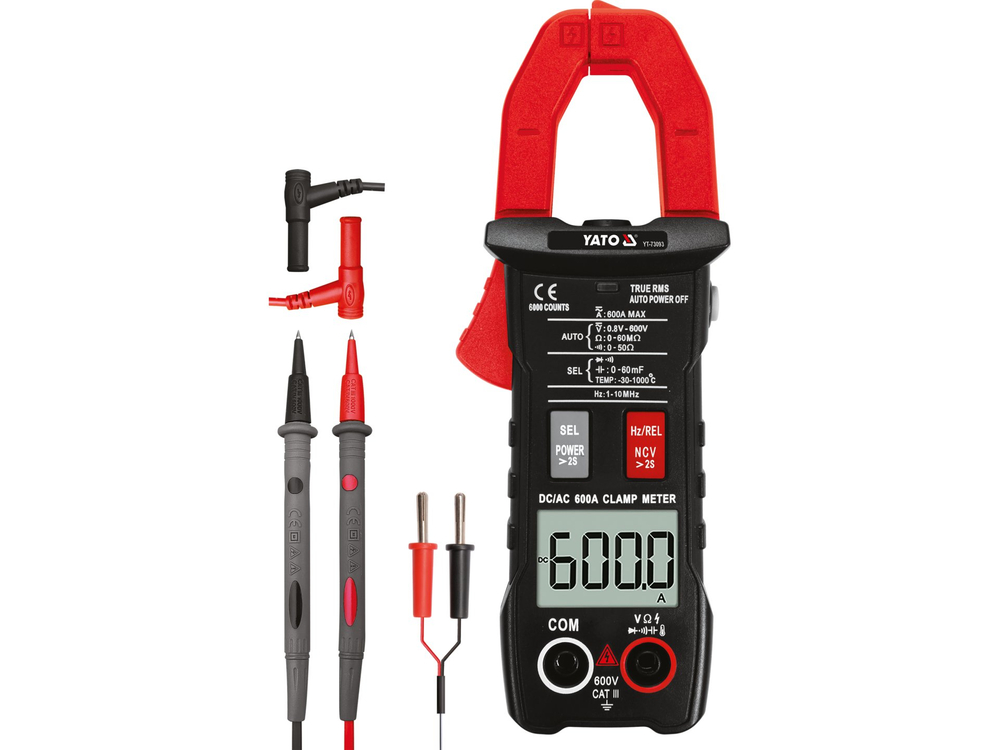

YT-73093 universaliuoju žnypliniu matuokliu su automatiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius ir pažangius elektrinių dydžių matavimus. Matuoklis turi matavimo gnybtus, kurie leidžia matuoti nuolatinę ir kintamąją srovę vienu laidu naudojant įmontuotą HALL jutiklį. Matavimas vyksta neatjungiant grandinės arba jos neatjungiant nuo maitinimo šaltinio ir leidžia išmatuoti daug didesnę srovę nei naudojant įprastus elektros skaitiklius. Matavimo zondų laidai turi silikoninę izoliaciją, kuri yra lanksti ir atspari aukštai temperatūrai.

Pastaba: matuokliuose, galinčiuose matuoti nuolatinę srovę, įskaitant YT-73093, naudojamas Hallo jutiklis, kuris matuoja magnetinio lauko stiprumo vertę. Žemės magnetinis laukas atsiranda natūraliai, todėl nuolatinės srovės intensyvumo matuoklio rodmenys yra nenuliniai. Kiekvieną kartą, prieš matuojant nuolatinės srovės intensyvumą, matuoklį reikia priartinti prie tikrinamo kabelio, nuliuoti REL mygtuku, tada užmauti ant tikrinamo kabelio ir nuskaityti rezultatą.

Pagrindiniai matavimai:

• Kintamosios įtampos matavimas: 0-600 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės įtampos matavimas: 0-600 V, NUOLATINĖ SROVĖ
• kintamosios srovės matavimas: KINTAMOSIOS SROVĖS 0-600 A, TIKROJI KVADRATINĖ VERTĖ
• Nuolatinės srovės matavimas: nuolatinė srovė 0-600 A, tikroji kvadratinė vertė NUOLATINĖ SROVĖ: 0-600 A
• varžos matavimas: 0-60 MΩ
• diodų bandymas:_IF 5 mA,_UR 3 V
• grandinės vientisumo testas: 0-50 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-60 mF
• dažnio matavimas: 0-10 Mhz
• temperatūros matavimas: -30 iki 1000 °C
• bekontaktis kintamosios srovės įtampos aptikimas: NCV

Matavimo tikslumas:

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 30 A

• YT-73093 matuoklio matavimo tikslumas šiam diapazonui yra : ±(2,0 %+30), skiriamoji geba 0,01 A
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 30 x skiriamoji geba
• apskaičiavimas: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Faktinis rezultatas, įskaitant matavimo paklaidą, esant 30 A indikacijai = 30 ± 0,90 A.

• Rezultatas, įskaitant matavimo paklaidą kintamosios įtampos matavimo indikacijai: 235 V = 235 ± 4,175 V
• Rezultatas, įskaitant matavimo paklaidą, nurodant nuolatinės srovės įtampos matavimą: 12 V = 12 ± 0,09 V

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nuo vidutinių verčių matuoklių, prietaisai su tikrosiomis vidutinėmis kvadratinėmis vertėmis rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų sinusinių bangų formų. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.
• NCV - bekontaktis kintamosios įtampos aptikimas indukciniu metodu. Matuoklis aptinka įtampą izoliuotame laide, taip pat gali nurodyti fazinį laidą.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimai turėtų būti atliekami nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• DATA HOLD - šiuo metu matuojamos vertės išsaugojimas ekrane
• PEAK HOLD - didžiausios matavimo zondais išmatuotos vertės išlaikymas ekrane
• INRUSH current (įjungimo srovė) - įjungimo srovės matavimas matavimo zondais. Matuoklis išmatuoja srovę per 100 ms nuo prietaiso paleidimo

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 6000
• ekrano ir gnybtų matavimo lauko foninis apšvietimas
• automatinis perjungimas nuo diodų bandymo prie vientisumo bandymo, kai grandinės varža yra mažesnė nei 50 Ω (negalima nustatyti matuoklio tik diodų bandymui)
• garsinis signalas, kai tęstinumo bandymo varža mažesnė nei 50Ω
• gnybtai atsidaro iki 25 mm ir leidžia matuoti vieną laidą, kurio skersmuo ne didesnis kaip 25 mm

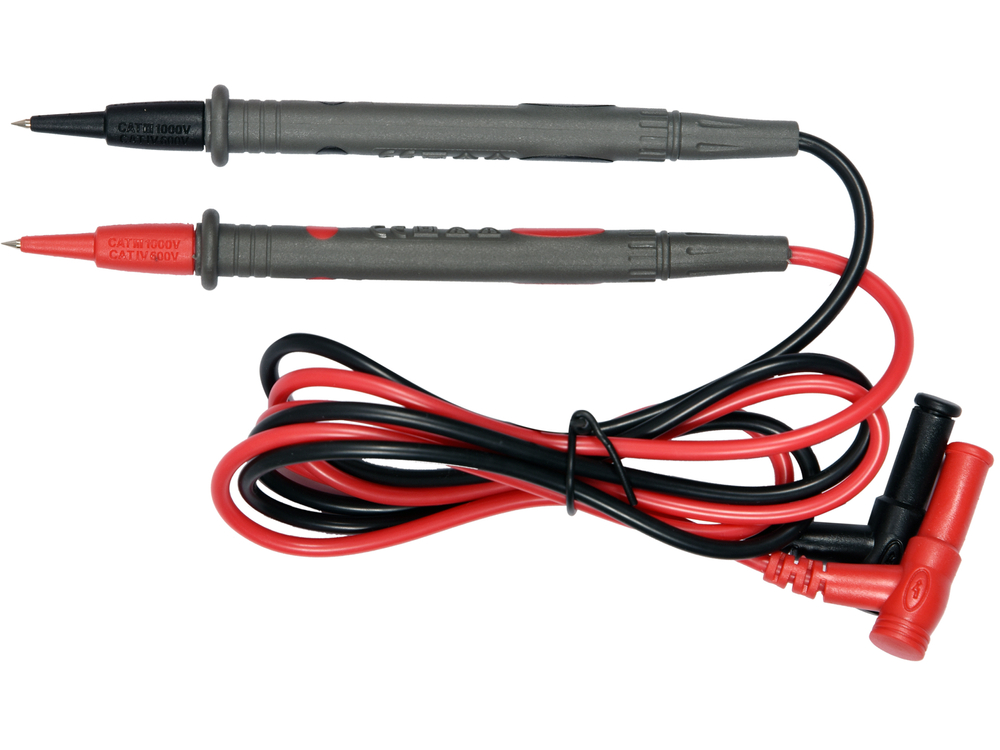

• 14,5 cm ilgio zondai
• laido ilgis, įskaitant zondus: 97 cm
• kabelio skersmuo, įskaitant izoliaciją: 3,5 mm

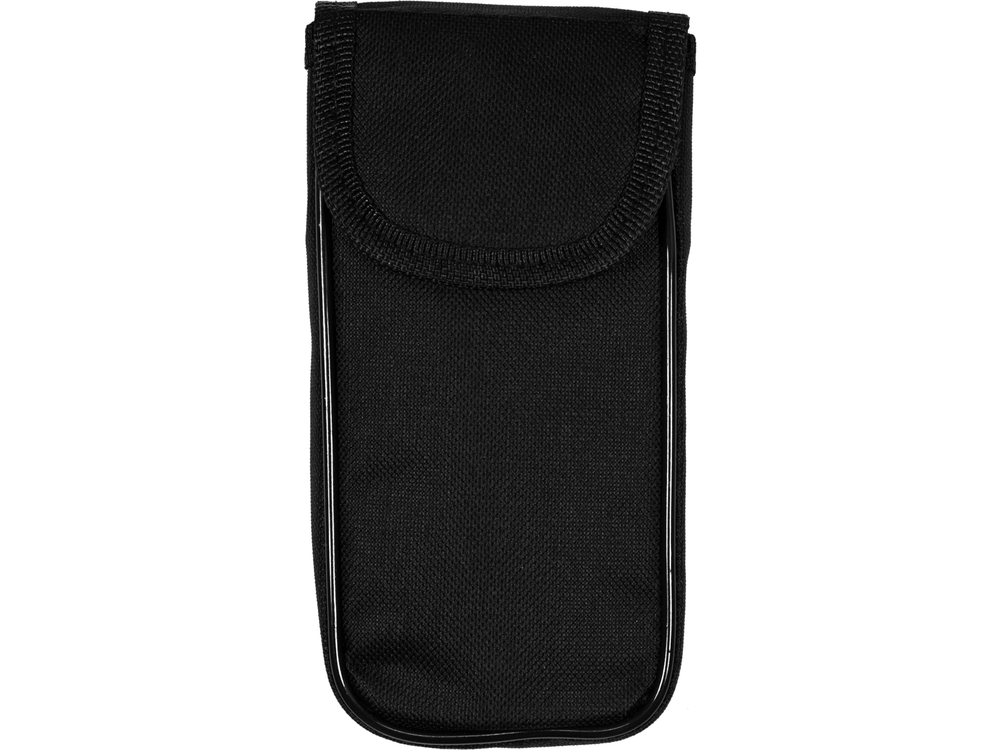

• į rinkinį įtrauktas dėklas
• konstrukcija su apsauga nuo perkrovos
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• galimybė išjungti automatinio išsijungimo režimą
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AAA) baterijos

Dėmesio!

Srovės matavimas srovės žnyplėmis atliekamas tik su vienu laidu, vienu kabeliu. Uždėjus spaustuvus ant kelių laidininkų kabelio ir neišskyrus vieno laidininko, bus gautas neteisingas rezultatas arba srovės srautas bus lygus nuliui.
