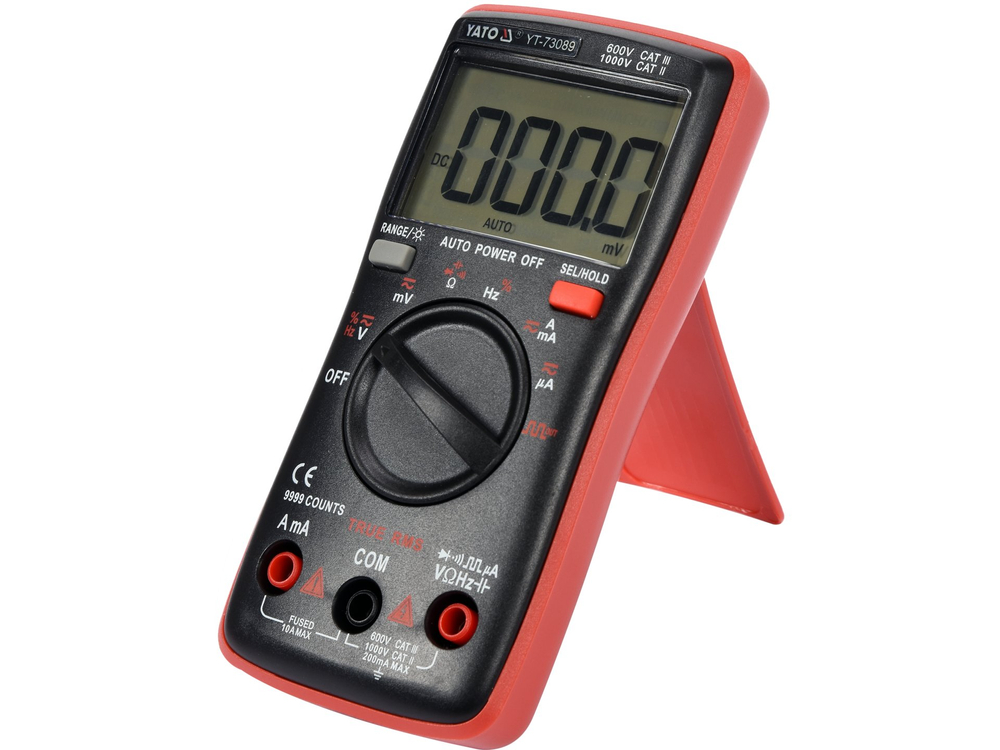

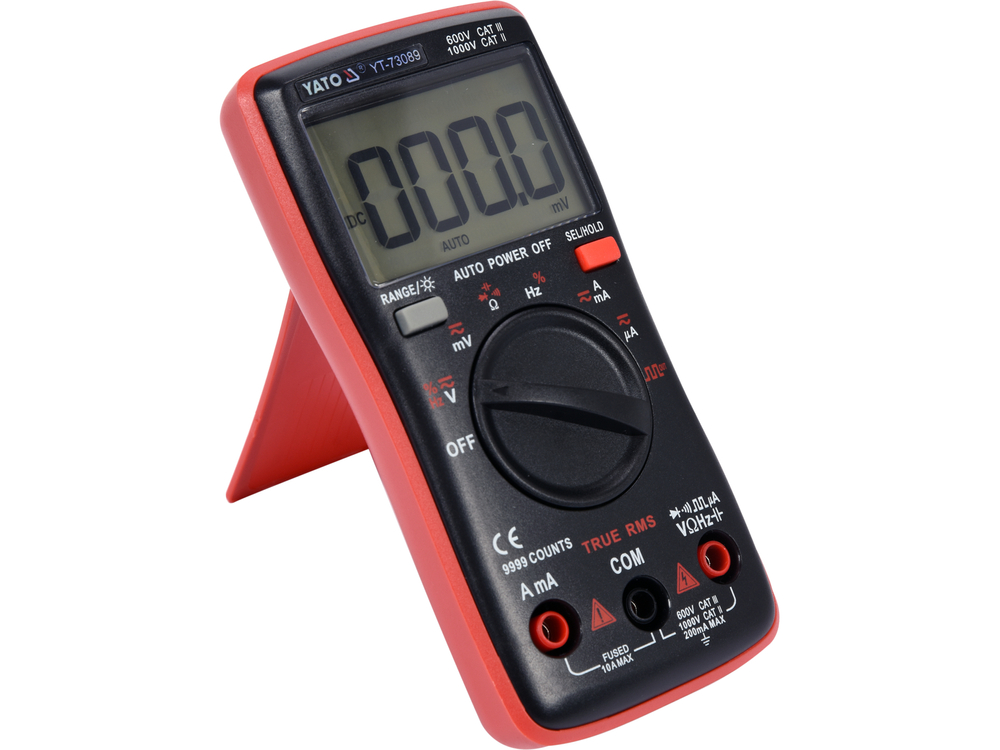

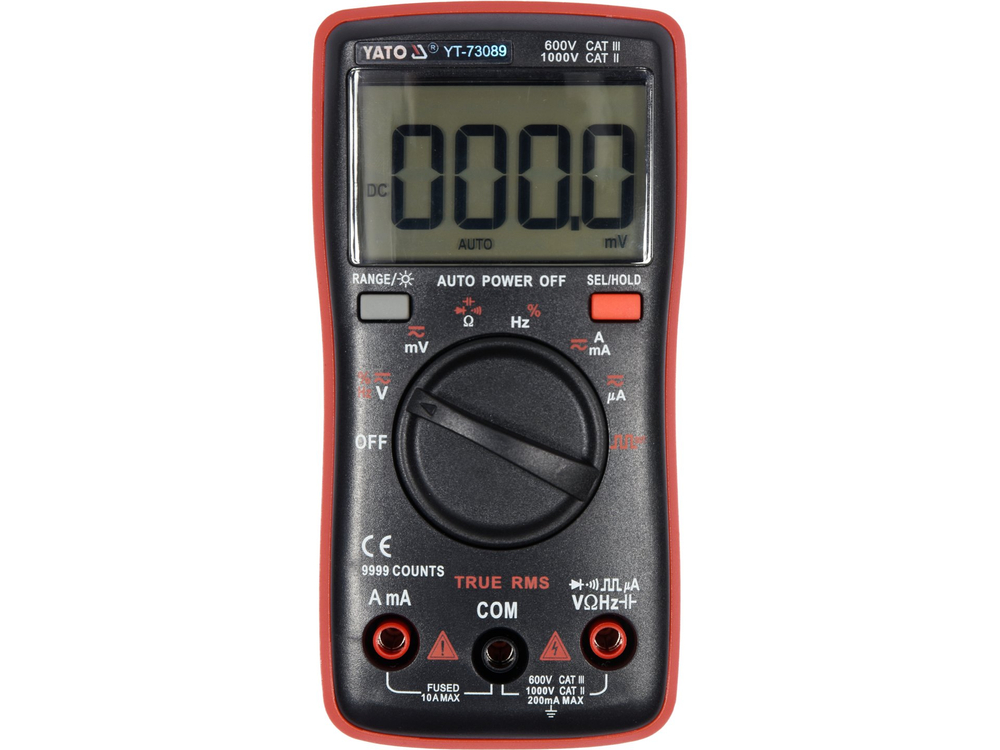

YT-73089 universalus matuoklis su TRUE RMS funkcija ir automatiniu kiekvieno matavimo diapazonu. Juo galima atlikti pagrindinius ir išplėstinius elektrinių dydžių matavimus. Populiarus korpusas, maži matmenys ir didelis ekranas su apšvietimu suderina didelį mobilumą ir darbo patogumą. Už greitį, rodmenų tikslumą ir pakartojamumą multimetras dėkingas moderniai valdymo plokštės konstrukcijai ir aukštos kokybės matavimo zondams, kurių dydį ir tikslumą įvertins ir mėgėjai, ir profesionalūs serviso specialistai. Stačiakampių bangų signalų generatorius padės, pavyzdžiui, diagnozuoti ausines ar garsiakalbius, o specialus srovės matavimo mikroamperais nustatymas leis išbandyti įvairių tipų jutiklius, pavyzdžiui, ŠVOK įrangos liepsnos jutiklius. Matavimo zondų laidai turi silikoninę izoliaciją, kuri yra lanksti ir atspari aukštai temperatūrai.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-750 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės įtampos matavimas: 0-999,9 V, NUOLATINĖS SROVĖS 0-999,9 V.
• kintamosios srovės matavimas: 0-9,999 A, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės matavimas: NUOLATINĖ SROVĖ 0-9,999 A
• varžos matavimas: 0-9,999 MΩ
• diodo bandymas:_IF 5 mA,_UR 3 V
• grandinės vientisumo testas: 0-50 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-9,999 mF
• dažnio matavimas: 0-9,999 Mhz
• užpildymo koeficiento matavimas: 1-99%
• stačiakampės bangos formos generatorius: 15 nustatymų nuo 50 iki 5000 Hz

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-73096 matuoklio matavimo tikslumas šiame diapazone yra : ±(1,0 % + 3), skiriamoji geba 0,1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 1,0 %) + 3 x skiriamoji geba
• apskaičiavimas: (235 x 1,0 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 2,65 V

• Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodoma nuolatinė įtampa: 12 V = 12 ± 0,09 V
• rezultatas, įskaitant matavimo paklaidą, kai matuojama kintamoji srovė: 8 A = 8 ± 0,15 A

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nei vidutinės kvadratinės vertės matuokliai, prietaisai su tikrąja vidutine kvadratine kvadratine verte rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų atveju. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK sistemos ir pan.
• Bangos formos generatorius - nustačius rankenėlę generuoti signalą, matuoklis generuos stačiakampę bangą, kurios dažnis yra nuo 50 iki 5000 Hz. Šį signalą galima naudoti, pavyzdžiui, diagnozuojant garsiakalbius arba tikrinant radijo imtuvo žemo dažnio takelius.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu ratuku, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• RANGE (diapazonas) - matavimo diapazono keitimas rankiniu būdu. Naudinga funkcija, kai tikrinama daug tų pačių žinomos vertės komponentų, pavyzdžiui, rezistorių serija. Rankinis diapazono nustatymas gerokai sutrumpina tokių matavimų laiką.
• SEL - matavimo režimo keitimas, pvz., iš kintamosios į nuolatinės įtampos matavimą.
• DATA HOLD - ekrane išsaugo šiuo metu matuojamą vertę

Papildoma informacija

• LCD ekranas, didžiausias rodomas rezultatas: 9999
• ekrano apšvietimas
• garsinis signalas atliekant grandinės tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodo ir vientisumo bandymus

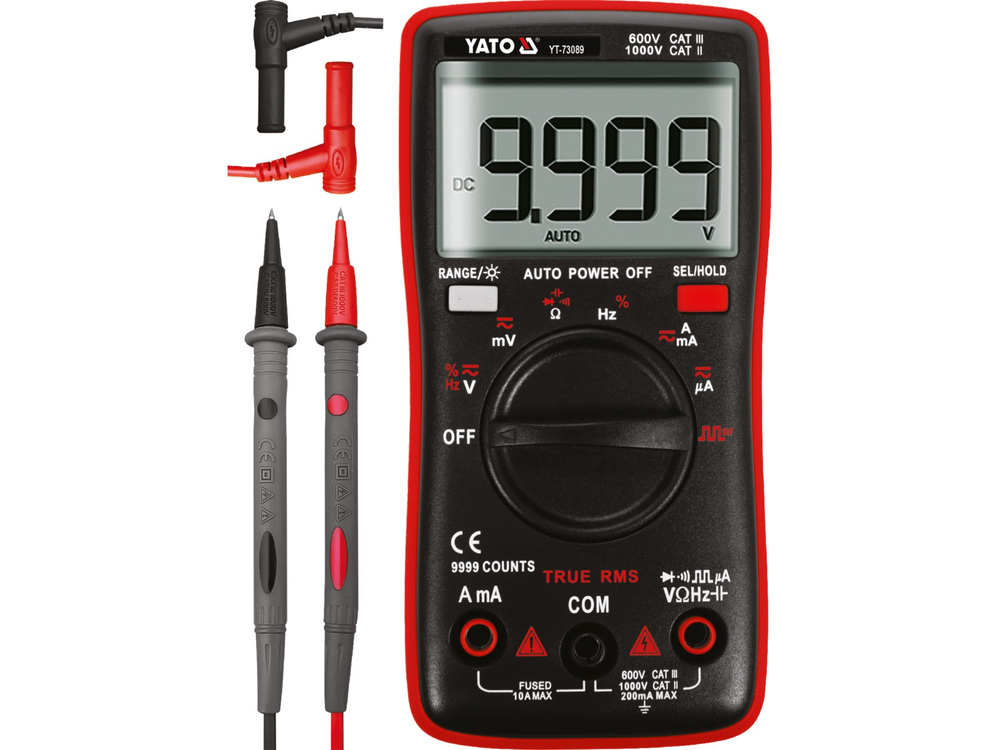

• pridedami 14,5 cm ilgio bandomieji zondai
• kabelio ilgis su zondais 97 cm
• kabelio skersmuo, įskaitant izoliaciją: 3,5 mm
• konstrukcija su apsauga nuo perkrovos
• korpusas pagamintas iš ABS plastiko
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• galimybė išjungti automatinio išsijungimo režimą
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AAA) baterijos
