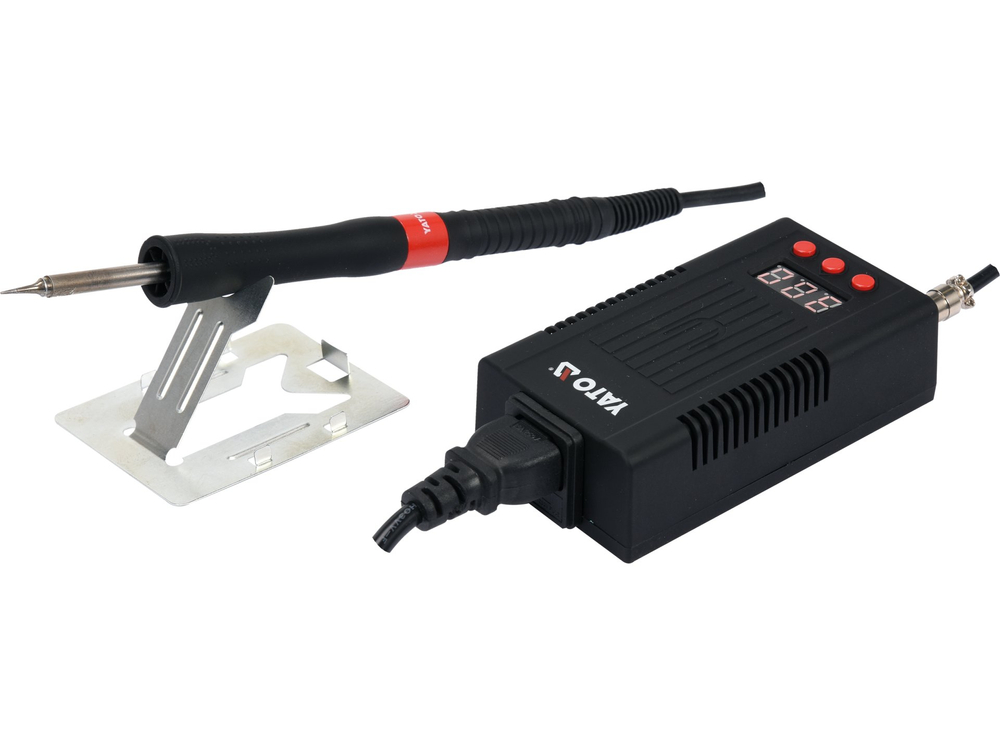

YT-82461 litavimo stotelė su skaitmeniniu LED ekranu, temperatūros kontrolės ir temperatūros kalibravimo funkcija skirta naudoti su litavimo antgaliu su įmontuotu šildytuvu. T12 tipo lituoklio antgalis - tai keramikoje paskendusios varžinės vielos, temperatūros jutiklio ir aukštos kokybės lituoklio antgalio derinys. Integruota lituoklio antgalio konstrukcija užtikrina greitą kaitinimą ir labai greitą temperatūros stabilizavimą. Ši "Yato" stotelė yra viena iš nedaugelio rinkoje, turinti papildomą funkciją, leidžiančią pratęsti šildytuvo ir temperatūros jutiklio tarnavimo laiką, o tai gerokai pagerina integruotos konstrukcijos litavimo antgalio ekonomiškumą. Lituoklio kolba leidžia greitai keisti litavimo antgalius, yra labai maloni liesti ir išsiskiria vienu mažiausių rankenos suėmimo atstumų nuo litavimo taško, o tai labai naudinga atliekant tikslius darbus.

• galia: 75W
• temperatūros diapazonas: 90 - 480°C
• temperatūros tikslumas: +- 2°C
• temperatūros stabilizavimas
• temperatūros kalibravimas
• įjungimo ir išjungimo mygtukas priekyje

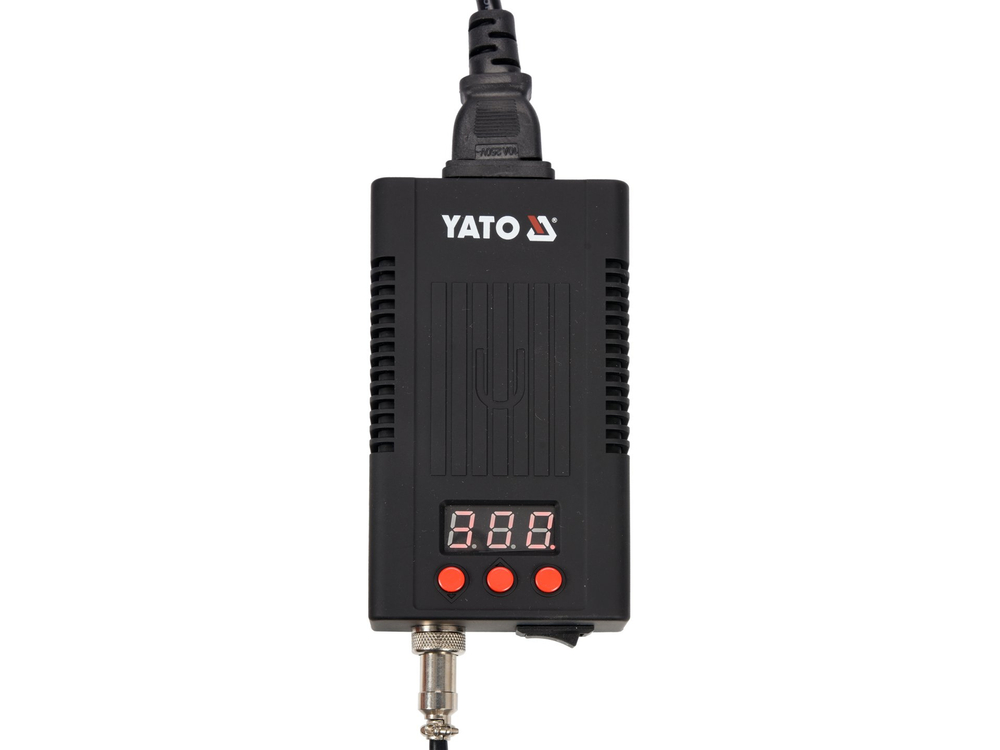

Skaitmeninis ekranas su raudonu LED apšvietimu informuoja apie:

• nustatytą, o vėliau faktinę pagrindinės burės temperatūrą
• temperatūros kalibravimo funkcijos nustatymus

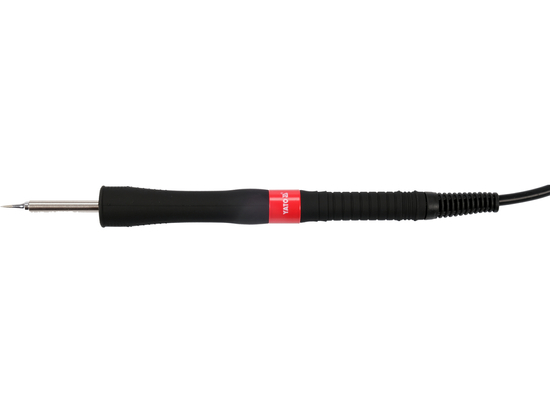

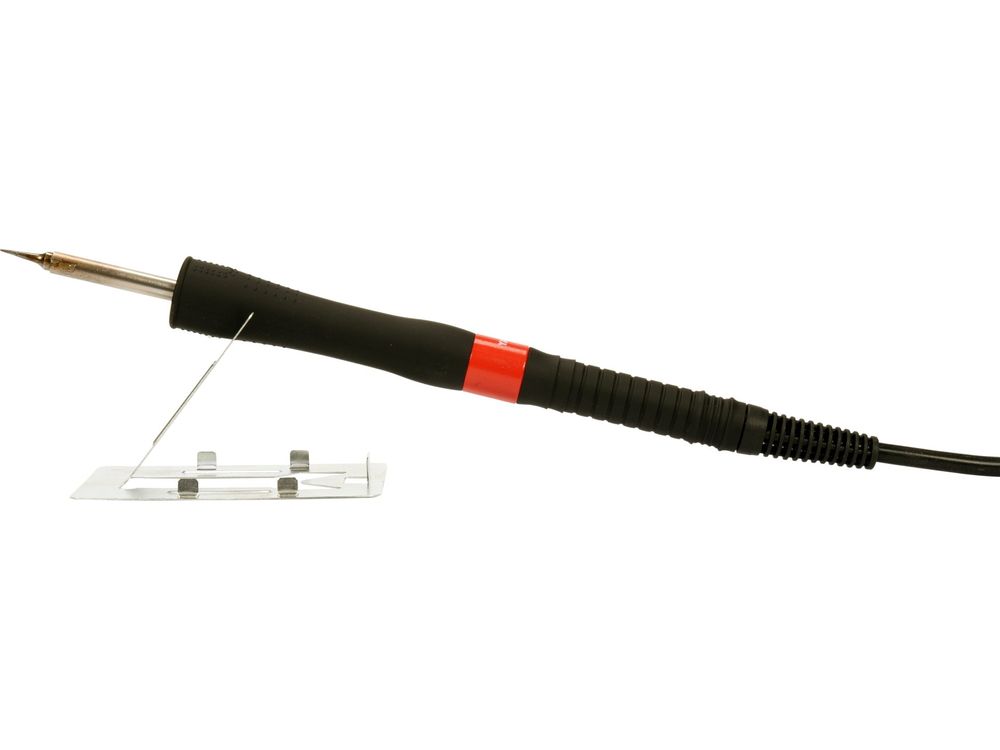

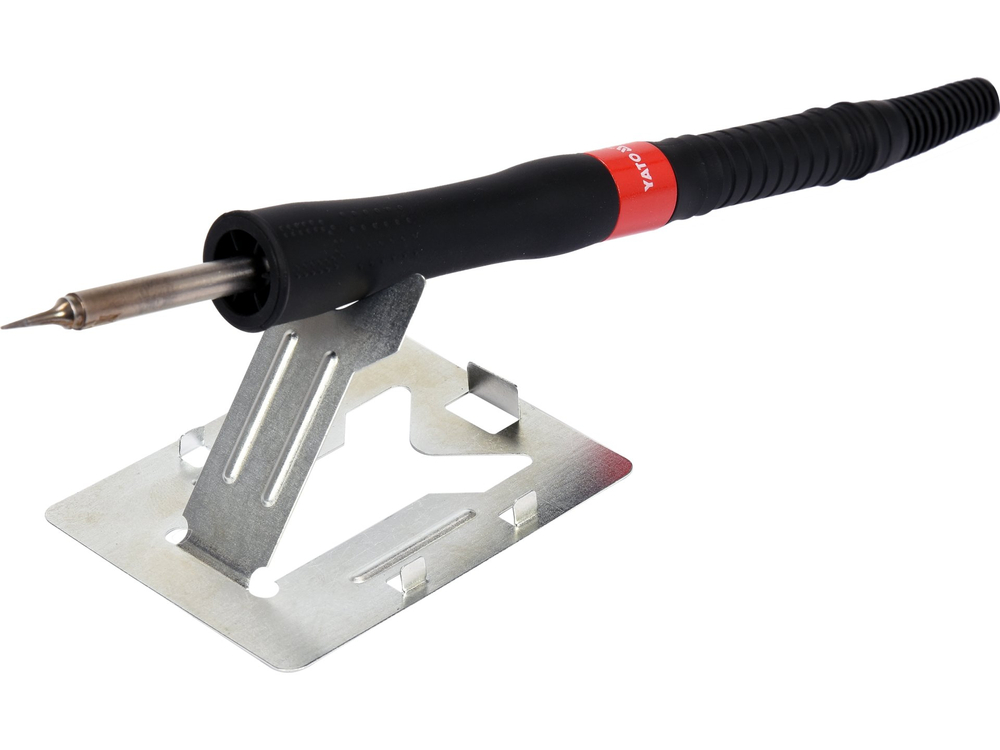

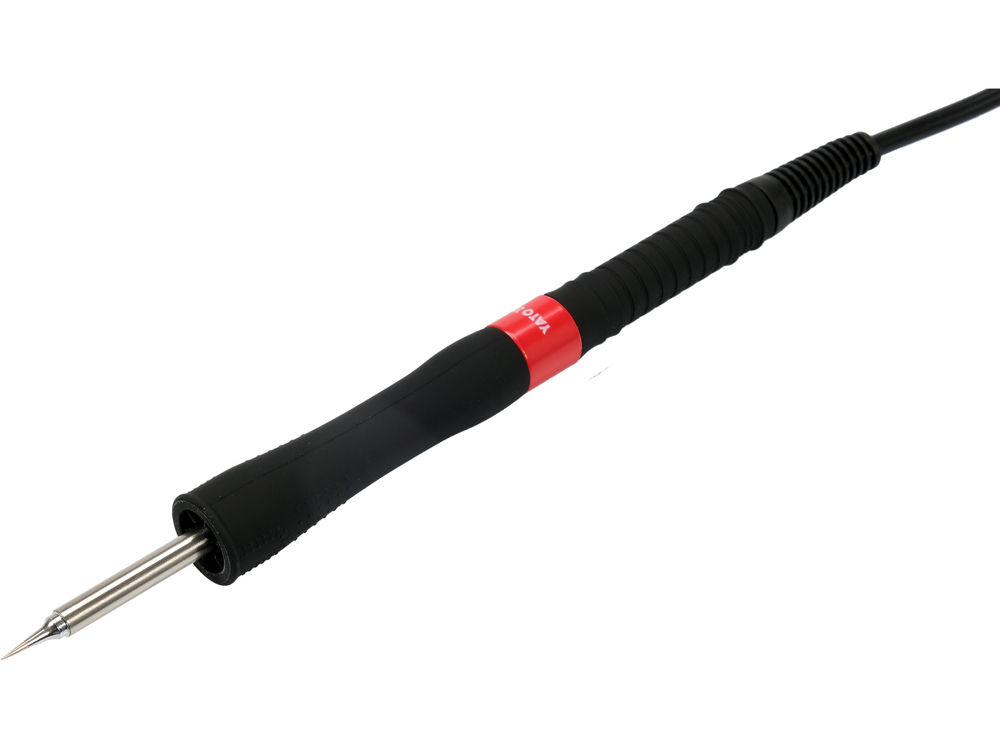

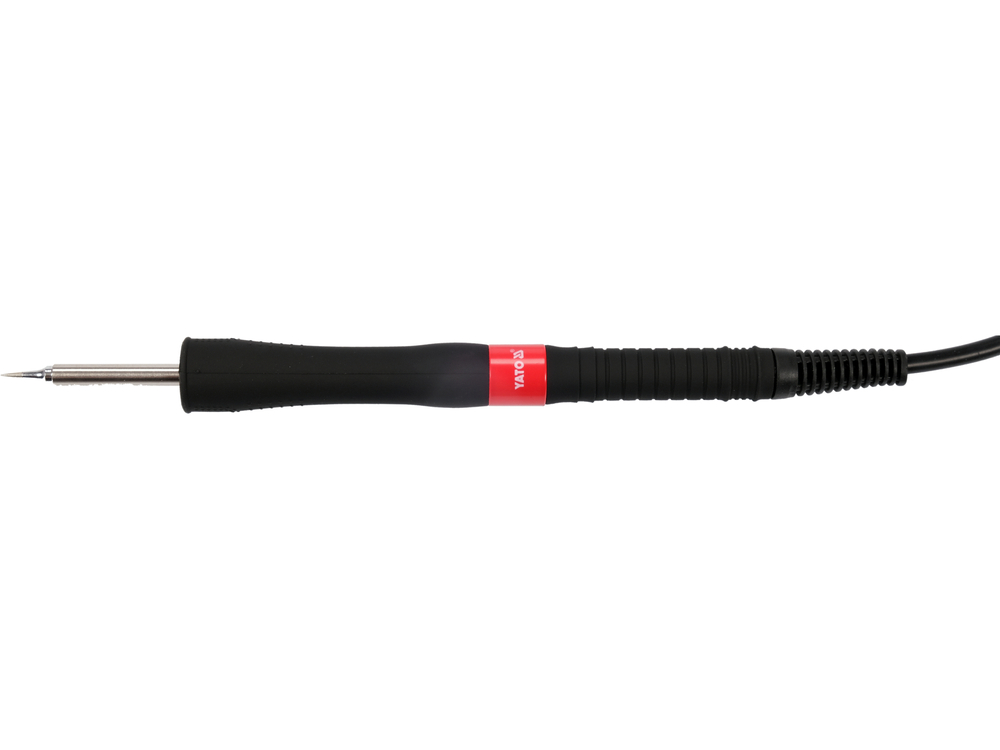

litavimo kolba:

• šildytuvo darbinė įtampa: iki 24 V
• litavimo antgalio tipą: T12
• greitai keičiamas antgalis
• kaitintuvas ir temperatūros jutiklis integruoti į litavimo antgalį
• plona rankena iš aukštos kokybės plastiko
• Mažas atstumas tarp rankenos ir lituoklio: tik 45 mm lituoklio antgalio iškyša
• Karščiui atsparus, lankstus laidas
• laido ilgis: 1,05 m
• Lituoklio su litavimo antgaliu ir laidu svoris: apie 65 g
• Į komplektą įtrauktas T12-ILS litavimo antgalis - tiksliam darbui, antgalio skersmuo tik 0,15 mm

YT-82461 lituoklio stotelė įkaista iki 350 °C darbinės temperatūros per maždaug 20 sekundžių, o iki maždaug 85 % nustatymo, šiuo atveju iki maždaug 300 °C, - per 7 sekundes.

T12 strėlių antgaliai - privalumai ir trūkumai bei galios valdymo įtaka jų tarnavimo trukmei:

Vienas didžiausių integruotos konstrukcijos lituoklių antgalių privalumų yra oro pasipriešinimo tarp lituoklio antgalio ir temperatūros jutiklio problemos pašalinimas. T12 tipo litavimo antgaliuose temperatūros jutiklis yra nuosekliai sujungtas su šildytuvu* ir yra litavimo antgalyje kuo arčiau jo galo. Todėl bet kokį temperatūros pokytį, pavyzdžiui, lituojant didelius komponentus, beveik iš karto užfiksuoja temperatūros stabilizavimo funkcija, kuri realiuoju laiku sureguliuoja įrenginio galią, kad būtų išlaikytas nustatytas nustatymas**.

Dar vienas daugelio naudotojų vertinamas privalumas - greitas litavimo antgalio keitimas ir net galimybė jį keisti nelaukiant, kol antgalis atvės. Tam pakanka karščiui atsparia medžiaga paimti įkaitintą antgalį ir išstumti jį iš litavimo kolbos.

Nuoseklusis temperatūros jutiklio ir šildytuvo sujungimas neabejotinai turi daug privalumų, tačiau jis taip pat turi ir trūkumų, nes sutrumpina paties jutiklio tarnavimo laiką. Yato YT-82461 litavimo stotelė yra viena iš nedaugelio rinkoje, turinti specialią funkciją, ribojančią neigiamą tokio sprendimo poveikį:

Paskutinėje antgalių kaitinimo fazėje stoties programinė įranga palaipsniui mažina kaitintuvo galią, kol ji nepasiekia 100 % nustatyto lygio. Pavyzdžiui, esant nustatytai 350 °C temperatūrai, stotis veiks visu galingumu iki maždaug 85 % nustatyto galingumo, o paskui palaipsniui mažins galingumą paskutinius 15 %. Toks valdymas sumažina neigiamą galios šuolių poveikį tiek pačiai stočiai, tiek grotų elementams. Pažangus galios valdymas taip pat turi teigiamos įtakos tiksliam temperatūros stabilizavimo funkcijos veikimui.

Kitos funkcijos:

Temperatūros stabilizavimo funkcija leidžia palaikyti iš anksto nustatytą litavimo antgalio temperatūrą esant skirtingoms šilumos poreikio sąlygoms, kad būtų galima padaryti tinkamą litavimo jungtį. Priklausomai nuo lituojamo komponento dydžio ir litavimo lauko, litavimo antgalis atiduoda daugiau arba mažiau šilumos, o prietaisas, naudodamas įmontuotą antgalio temperatūros jutiklį, nuolat nuskaito faktinę vertę ir palygina ją su nustatyta temperatūra, tada padidina arba sumažina suvartojamos energijos kiekį pagal poreikį, kad būtų palaikoma nustatyta temperatūra.

Temperatūros kalibravimo funkcija leidžia kalibruoti į antgalį įmontuotą temperatūros jutiklį. Priklausomai nuo grotų kokybės, dydžio ir nusidėvėjimo, įžvalgus naudotojas gali pats sukalibruoti jutiklį naudodamas temperatūros matavimo prietaisą. Teisingas rodmuo ne tik teigiamai veikia temperatūros stabilizavimą, bet ir padeda patyrusiam naudotojui išvengti klaidos perkaitinant spausdintinės plokštės jungtį.

Dėmesio.

* Temperatūros jutiklis T12 rodyklėse yra nuosekliai sujungtas su varžiniu laidu / šildytuvu, o ryšys su valdymo grandine vyksta per šildytuvą maitinančius laidus. Paprastai tokio tipo konstrukcijoje speciali valdymo grandinė mažiau nei milisekundei nutraukia šildytuvo maitinimą, nuskaito rodyklės antgalio galo temperatūrą ir pagal poreikį nuolat reguliuoja energijos vartojimo parametrus. Tai yra ciklinis procesas, kuris įprasto veikimo metu nepastebimas ir kurio metu stabilizuojama rodyklės antgalio temperatūra.

**Palyyginimui, temperatūros stabilizavimas prietaisuose, kurių konstrukcija yra kolba su šildytuvu ir slankiojančiu antgaliu, vėluoja dėl oro pasipriešinimo. Oras, esantis laisvoje erdvėje tarp rodyklės antgalio ir šildytuvo, taip pat turi sušilti arba atvėsti, todėl šildytuve įmontuoto temperatūros jutiklio reakcija dar labiau pailgėja. Stabilizacija, ypač senesnių konstrukcijų, kuriose temperatūros jutiklis buvo įmontuotas kaitinimo elemento centre, buvo lėta. Šiuolaikinėse kolbose, pavyzdžiui, YT-82456, YT-82458 ir YT-82459, yra naujos kartos specialios formos šildytuvai, kurių temperatūros jutiklis yra šildytuvo gale. Todėl rodyklės antgalis gerai priglunda prie šildytuvo, o oro pasipriešinimo įtaka stabilizavimo funkcijai sumažinama iki minimumo.
