YT-73097
TIKRAS RMS SKAITMENINIS MATAS SU AUTOMATINIU IR RANKINIU DIAPAZONO LCD 9999
- multimetr

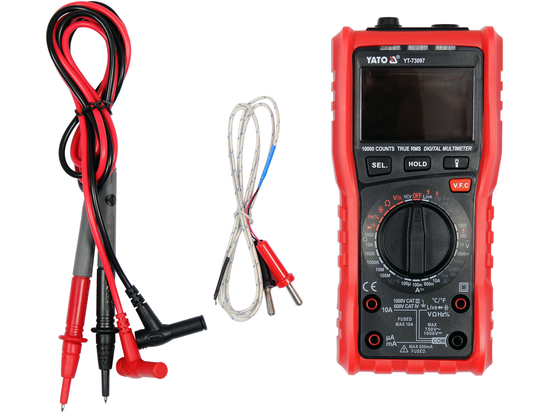

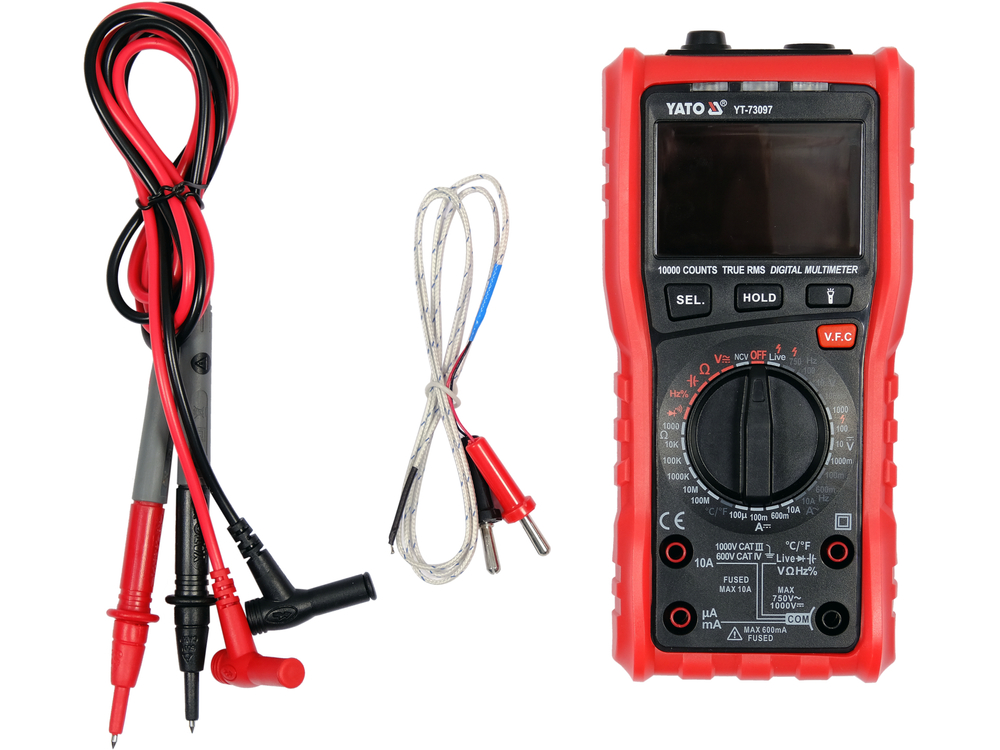

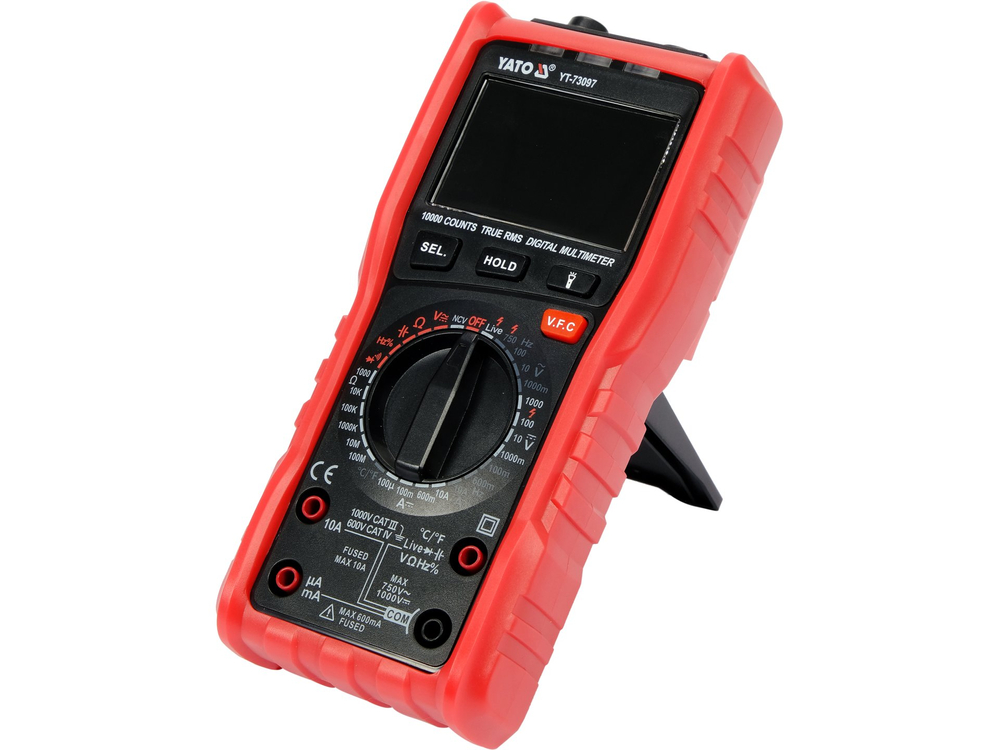

YT-73097 unikalios konstrukcijos universalus matuoklis su TRUE RMS funkcija, turintis automatinį ir rankinį matavimo diapazoną. Juo galima atlikti pagrindinius ir pažangius elektrinių dydžių matavimus. Dideliame daugiafunkciniame LCD ekrane kai kuriais matavimo režimais vienu metu galima rodyti dvi vertes, pvz., tinklo lizdo įtampą ir dažnį. Korpuse yra raudonos spalvos guminis dėklas su specialiomis vietomis matavimo zondams, dėl kurio matuoklis lengvai neišslysta iš rankų ir sumažina pažeidimo riziką nukritus. Dėl moderniausios plokštės konstrukcijos ir specialios programinės įrangos užtikrinamas ne tik rodmenų greitis, tikslumas ir pakartojamumas, bet ir aukštesnis saugos lygis, kurį patvirtina iki 600 V įtampos CAT IV sertifikatas.
Pagrindiniai matavimai:
- Kintamosios srovės įtampos matavimas: 0-750 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ + V.F.C.
- Nuolatinės srovės įtampos matavimas: 0-1000 V.
- kintamosios srovės matavimas: KINTAMOSIOS SROVĖS 0-10 A, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
- Nuolatinės srovės matavimas: nuolatinė srovė D.C. 0-10 A
- varžos matavimas: 0-99,99 MΩ
- diodų bandymas:IF 1 mA,UR 3, 2 V
- grandinės vientisumo testas: 0-30 Ω
Papildomi matavimai:
- kondensatorių matavimas: 0-99,99 mF
- dažnio matavimas: 0-9,999 Mhz
- užpildymo koeficiento matavimas: 1-99%
- temperatūros matavimas: -20-1000 °C
- bekontaktis kintamosios srovės įtampos aptikimas: NCV
Matavimo tikslumas:
Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V
- YT-73097 matuoklio matavimo tikslumas šiame diapazone yra : ±(1,0 % + 5), skiriamoji geba 0,1 V
- matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 1,0 %) + 5 x skiriamoji geba
- apskaičiavimas: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V
Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 2,85 V
- Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodoma nuolatinė įtampa: 12 V = 12 ± 0,09 V
- rezultatas, įskaitant matavimo paklaidą, kai matuojama kintamoji srovė: 8 A = 8 ± 0,15 A
Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.
Įmontuotos funkcijos:
- TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nei vidutinės kvadratinės vertės matuokliai, prietaisai su tikrąja vidutine kvadratine kvadratine verte rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų atveju. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.
- NCV - bekontaktis kintamosios įtampos aptikimas indukciniu metodu. Matuoklis aptinka įtampą izoliuotame laidininke naudodamas NCV jutiklį, esantį ant prietaiso priekinės dalies.
- LIVE - fazės buvimo bandymas naudojant vieną iš matavimo zondų. Leidžia patikrinti, kurioje elektros lizdo angoje yra fazė. Įkiškite matavimo zondą į angą, jei aptikta fazė, ekrane bus rodoma LIVE
- V.F.C. - žemųjų dažnių filtras. Ši funkcija naudojama, pavyzdžiui, matuojant elektros variklio valdiklio, kuris variklio greičiui valdyti naudoja dažnio ir įtampos kitimą (VFD valdikliai), išėjimo įtampą. Kai funkcija įjungta, matuoklis filtruoja aukšto dažnio trukdžius, pavyzdžiui, PWM signalo, ir palieka tik žemą dažnį. Taip filtras leidžia tiksliai išmatuoti į variklį tekančios įtampos / srovės vidutinę kvadratinę vertę
- AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu ratuku, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. YT-73097 yra unikalios konstrukcijos, nes, be režimų su automatiniu matavimu, jis siūlo pagrindinių elektrinių dydžių matavimus ir rankiniu būdu rankenėle nustatytuose diapazonuose, taip sujungdamas abiejų sprendimų privalumus. Jei žinote apytikslę matavimo vertę ir nustatote tinkamą diapazoną, galėsite pasinaudoti indikacijos greičiu
- SEL - keičia matavimo režimą, pvz., iš kintamosios į nuolatinės įtampos matavimą
- HOLD - išlaiko šiuo metu matuojamą vertę ekrane
- FLIGHT (apšvietimas) - prietaiso priekyje yra diodas, skirtas darbo vietai apšviesti, kuris įjungiamas ir išjungiamas šiuo mygtuku
Papildoma informacija:

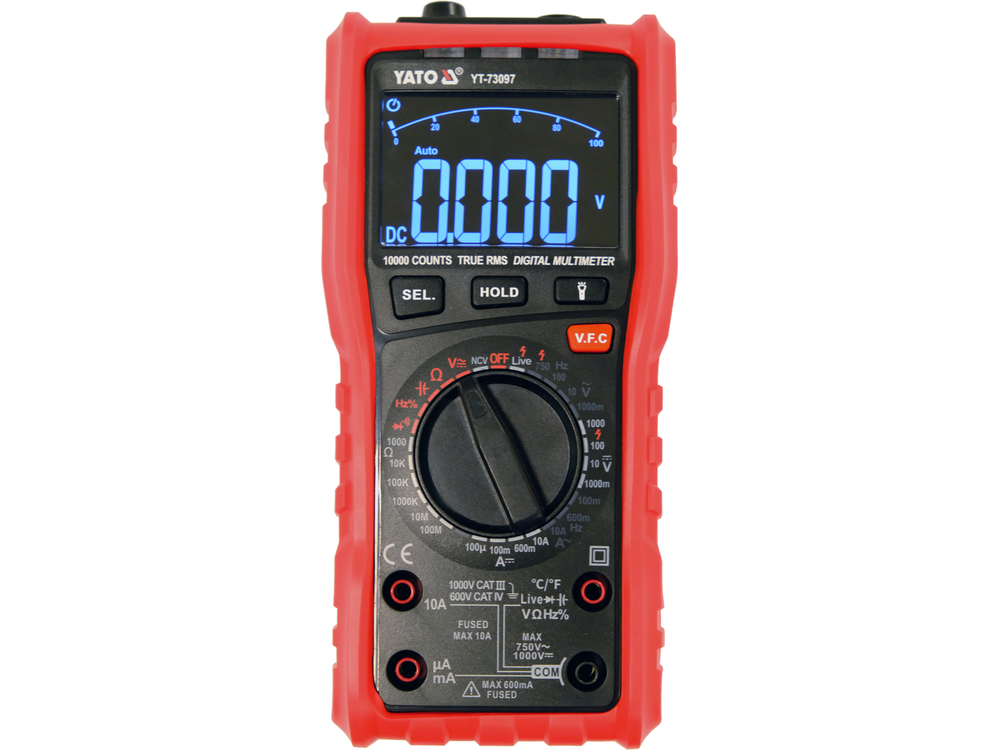

- LCD ekranas, didžiausias rodomas rezultatas: 9999
- Garsinis ir šviesos signalas atliekant tęstinumo bandymą, kai varža mažesnė nei 30 Ω
- automatinis režimas diodų ir vientisumo bandymams, esant šiam nustatymui matuoklis pats nustato, ar jis dirba su diodu, ar su mažos varžos grandine
- galimybė SEL mygtuku atskirai įjungti diodų ir ištisinės eigos testus, esant ištisinės eigos testo nustatymui, iš karto pasigirsta garsinis signalas
- rinkinyje yra 15 cm ilgio matavimo zondai
- kabelio ilgis su zondais 110 cm
- kabelio skersmuo, įskaitant izoliaciją: 3,5 mm skersmuo su kabeliu, įskaitant laidus.
- konstrukcija su apsauga nuo perkrovos ir srovės bei įtampos matavimų
- saugiklio perdegimo signalas
- jei įjungę matuoklį nustatote matuoti įtampą ir įkišote zondą į srovės matavimo lizdą, ekrane rodoma LEAD.
- ABS korpusas
- automatinis matuoklio išsijungimas po 10 minučių neveikimo
- išsikrovusio akumuliatoriaus indikatorius
- maitinimas: dvi 1,5 V (AA) baterijos
