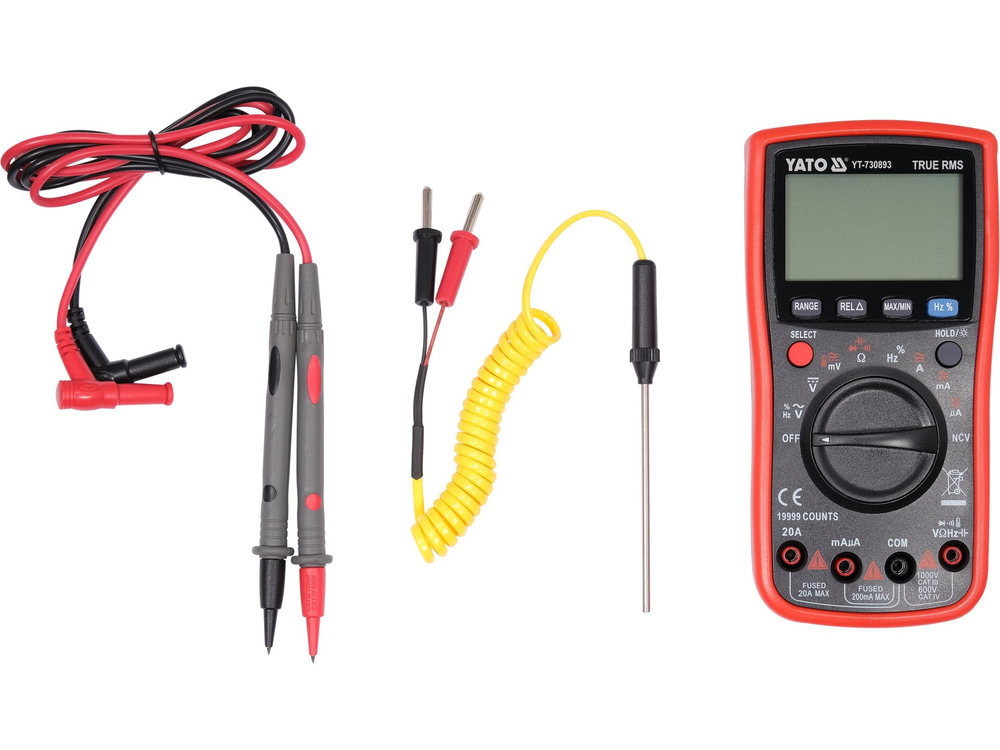

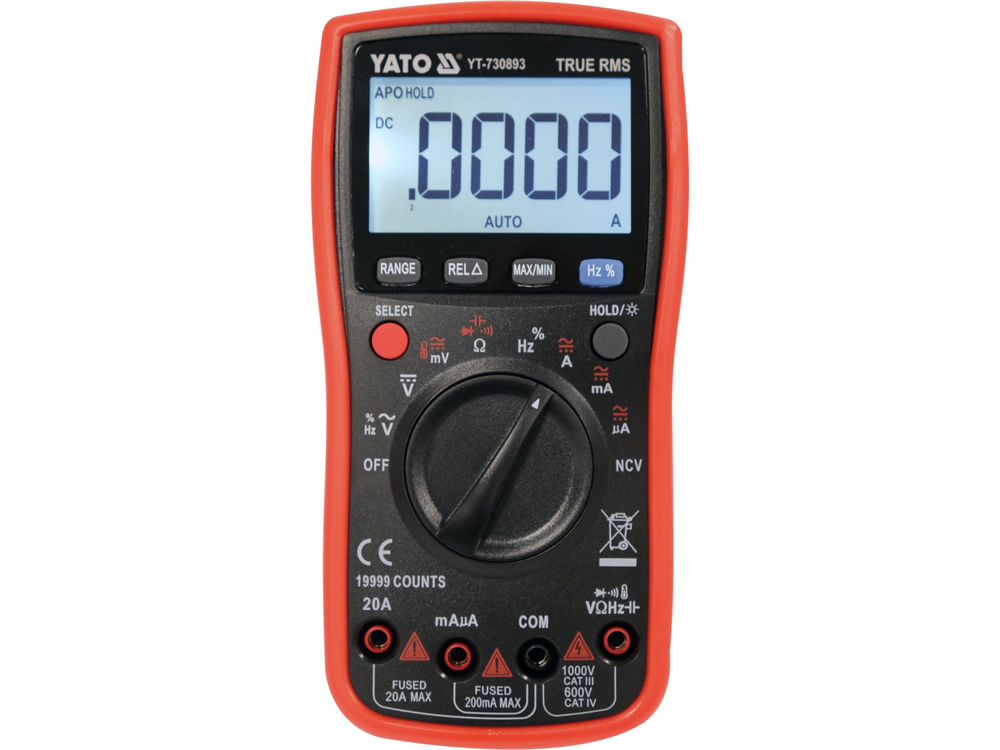

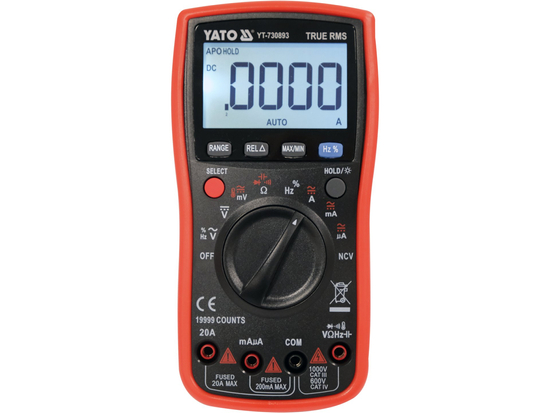

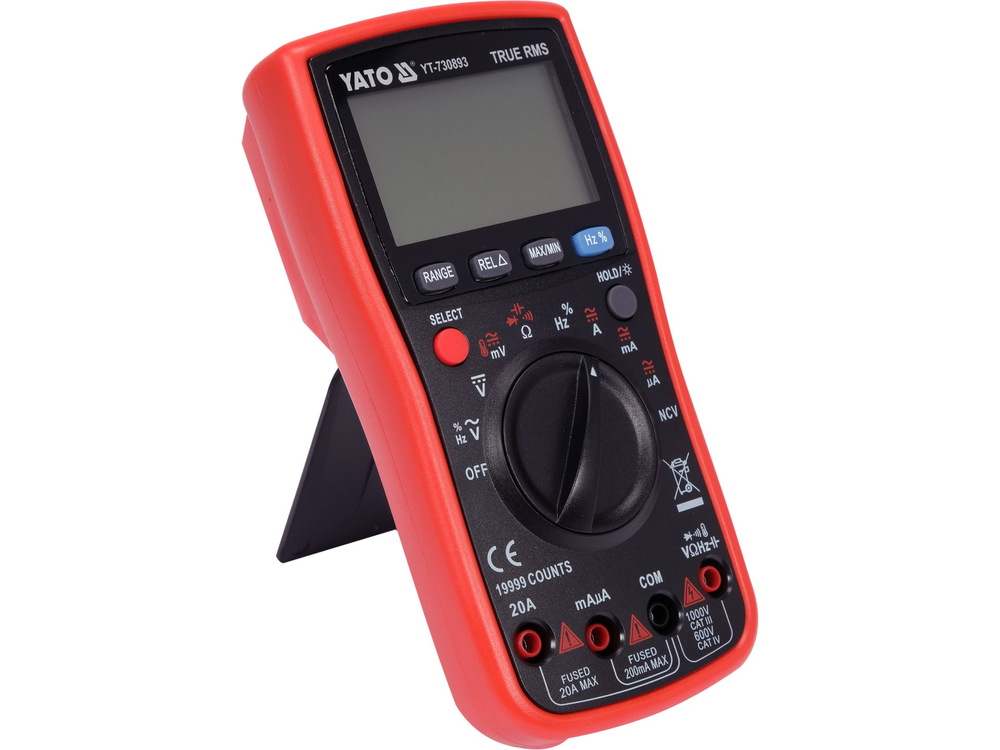

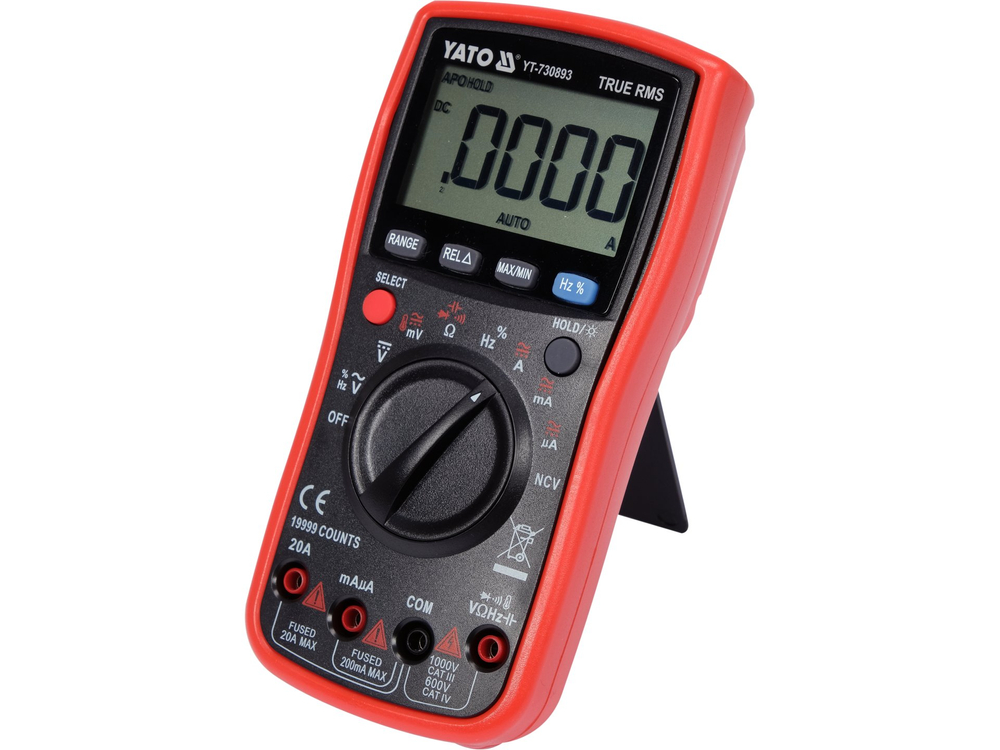

Universalus matuoklis su TRUE RMS funkcija ir automatiniu kiekvieno matavimo diapazonu. Juo galima atlikti tiek pagrindinius, tiek išplėstinius elektrinių dydžių matavimus. Didelį daugiafunkcinį LCD ekraną, daugybę matavimus palengvinančių funkcijų, veikimo greitį ir pramoninį tikslumą įvertins elektronikos inžinieriai, elektrikai ir namų meistrai entuziastai. Korpuse yra raudonos spalvos guminis dėklas su specialiomis vietomis matavimo zondams, dėl kurio matuoklis lengvai neišslysta iš rankų ir sumažina pažeidimo riziką nukritus. Matavimo zondų laidai turi silikoninę izoliaciją, kuri yra lanksti ir atspari aukštai temperatūrai.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-750 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės įtampos matavimas: 0-1000 V, NUOLATINĖ SROVĖ.
• kintamosios srovės matavimas: 0-19,999A, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės matavimas: 0-19,999A
• varžos matavimas: 0-9,999MΩ
• diodų bandymas:_IF 1,8 mA,_UR 3,2 V
• grandinės vientisumo testas: 0-50Ω

Papildomi matavimai

• kondensatorių matavimas: 0-9,999mF
• dažnio matavimas: 0-9,999Mhz
• užpildymo koeficiento matavimas: 1-99%
• temperatūros matavimas: -20-1000°C
• bekontaktis kintamosios srovės įtampos aptikimas: NCV

MATAVIMO TIKSLUMAS

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-730893 matuoklio matavimo tikslumas šiame diapazone yra : ±(0,3 % + 3), skiriamoji geba 0,1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 0,3 %) + 3 x skiriamoji geba
• apskaičiavimas: (235 x 0,3 %) + 3 x 0,1 = 0,705 + 0,3 = 1,005 V

Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235V = 235 ± 1,005V

• Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodoma nuolatinė įtampa: 12V = 12 ± 0,009V
• rezultatas, įskaitant matavimo paklaidą, kai rodoma kintamosios srovės matavimo indikacija: 8A = 8 ± 0,067A

Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

ĮMONTUOTOS FUNKCIJOS

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nuo vidutinių verčių matuoklių, prietaisai su tikrosiomis vidutinėmis kvadratinėmis vertėmis rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų atveju. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.
• NCV - bekontaktis kintamosios įtampos aptikimas indukciniu metodu. Matuoklis aptinka įtampą izoliuotame kabelyje naudodamas prietaiso priekyje esantį NCV jutiklį.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• RANGE - rankiniu būdu keičiamas matavimo diapazonas. Naudinga funkcija, kai tikrinama daug tų pačių žinomos vertės komponentų, pavyzdžiui, rezistorių serija. Rankinis diapazono nustatymas gerokai sutrumpina tokių matavimų laiką.
• REL - naudojant šią funkciją matavimo metu, rodmenyje iš naujo nustatomas nulis ir atskaitos lygiu laikoma prieš ekraną rodoma vertė. Atliekant kitą matavimą bus rodomas skirtumas tarp išmatuotos vertės ir išsaugotos atskaitos vertės.
• MAX/MIN - ekrane išsaugoma didžiausia arba mažiausia dabartinio matavimo vertė.
• HZ % - kai rankenėlė nustatyta dažnio matavimui, mygtukas pakeis nustatymą į užpildymo koeficiento / ciklo matavimą
• SELECT - pakeičia matavimo režimą, pvz., iš kintamosios įtampos matavimo į nuolatinės įtampos matavimą
• DATA HOLD - ekrane išsaugo šiuo metu matuojamą vertę

PAPILDOMA INFORMACIJA

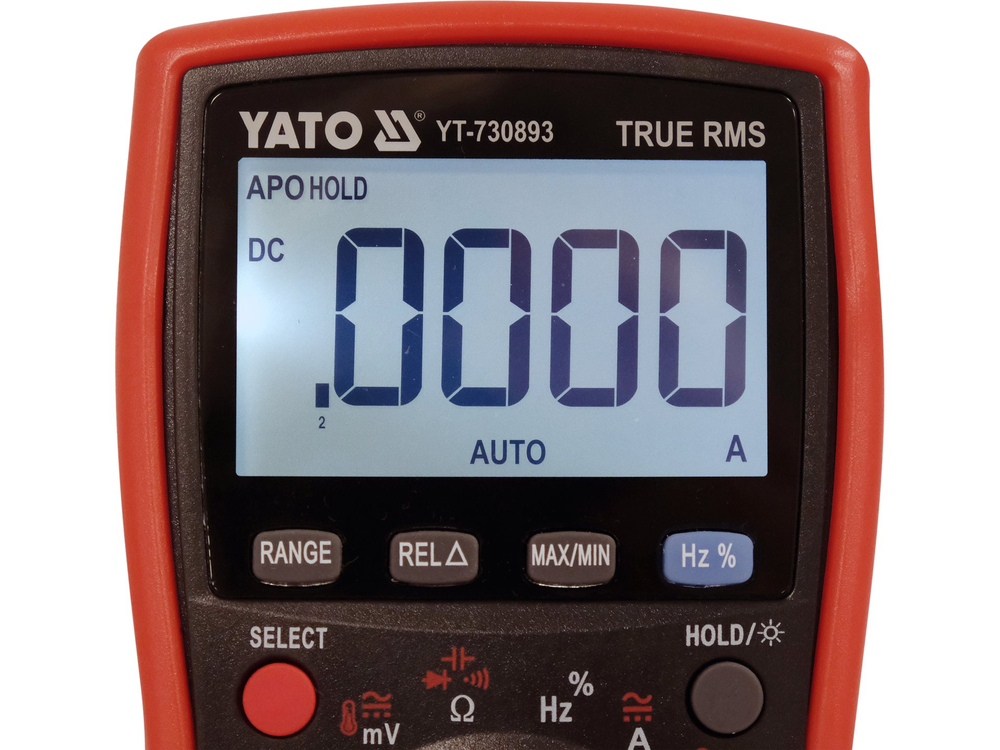

• LCD ekranas, didžiausias rodomas rezultatas: 19999
• ekrano apšvietimas
• garsinis signalas atliekant grandinės tęstinumo testą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodo ir vientisumo bandymus

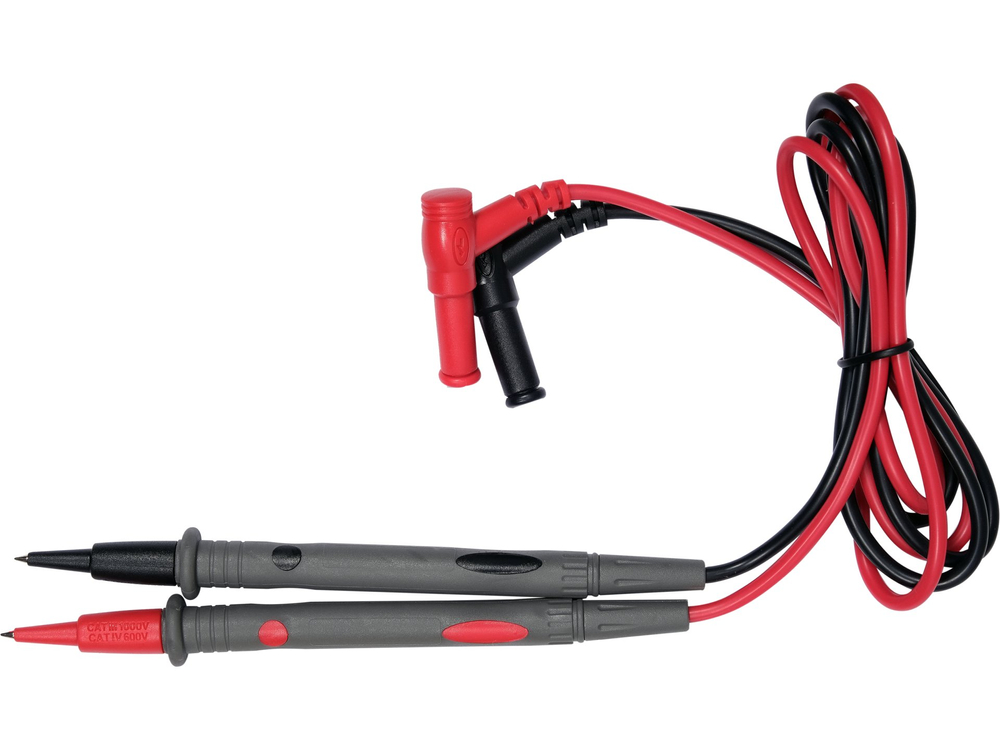

• 14,5 cm ilgio zondai
• kabelio ilgis, įskaitant zondus: 97 cm
• kabelio skersmuo, įskaitant izoliaciją: 3,5 mm

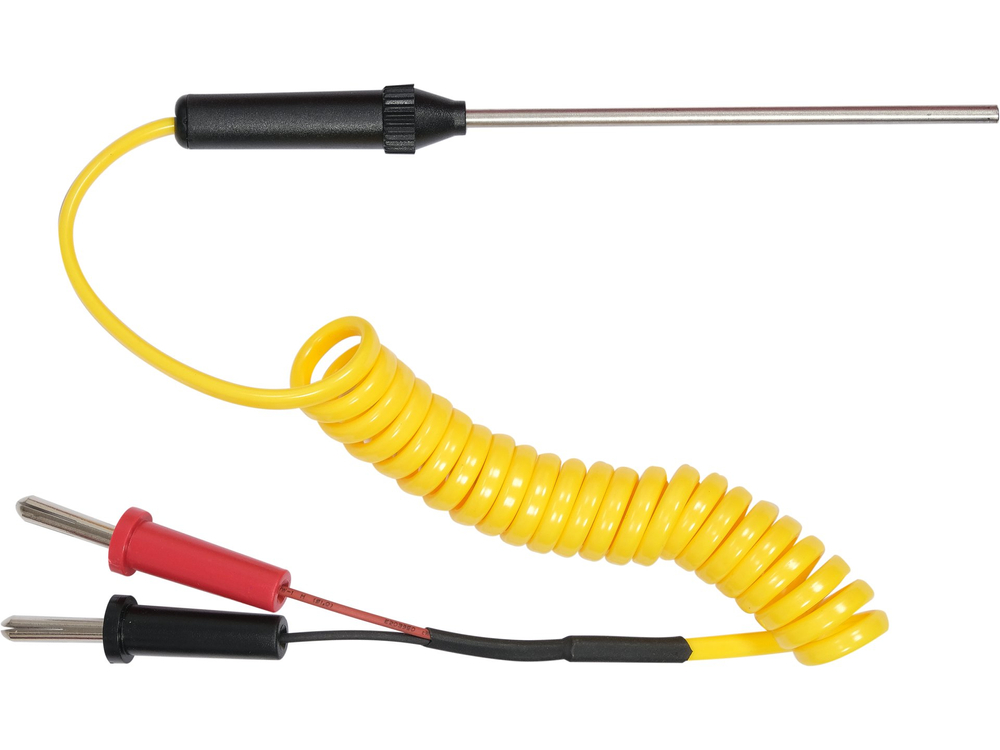

• panardinamasis temperatūros matavimo zondas
• konstrukcija su apsauga nuo perkrovos
• korpusas pagamintas iš ABS plastiko
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• galimybė išjungti automatinio išsijungimo režimą
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AA) baterijos
