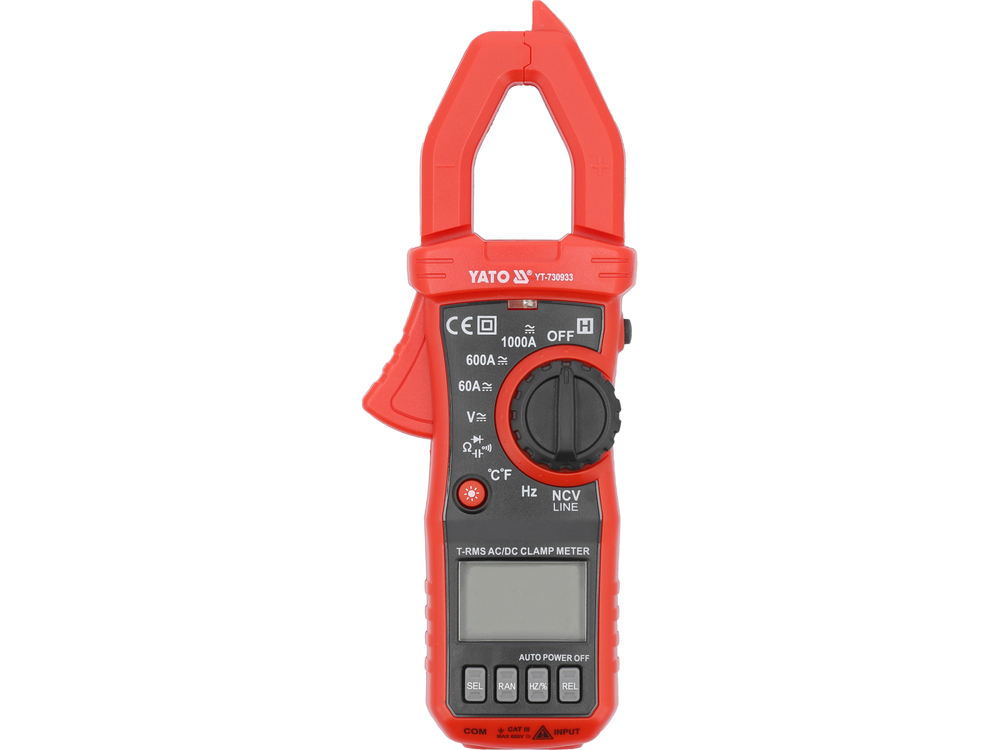

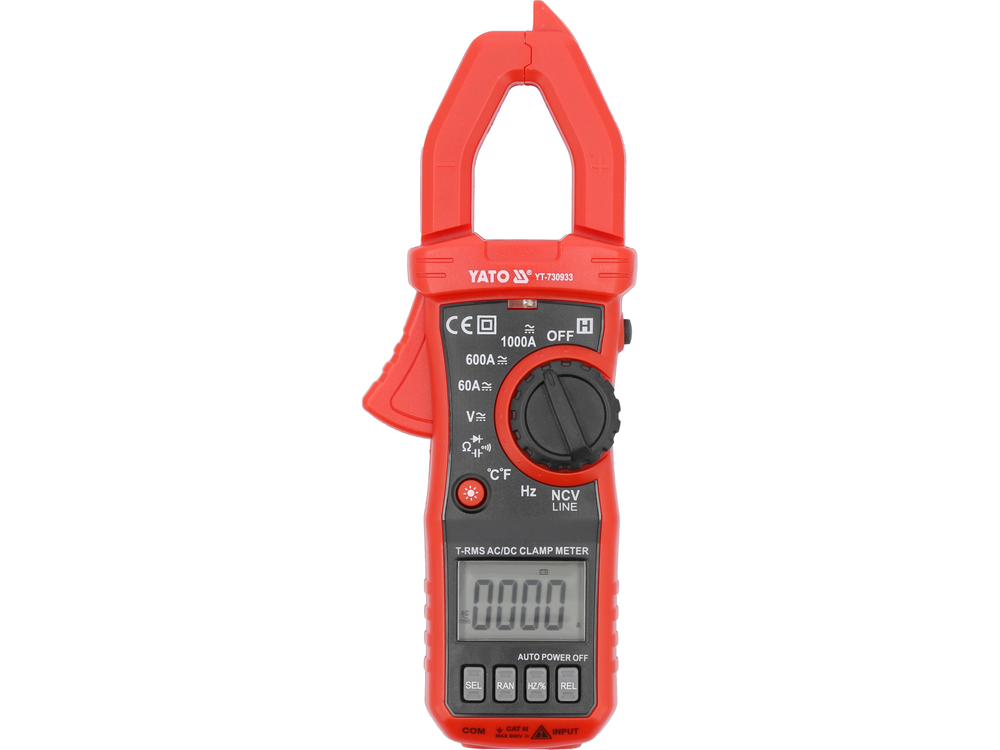

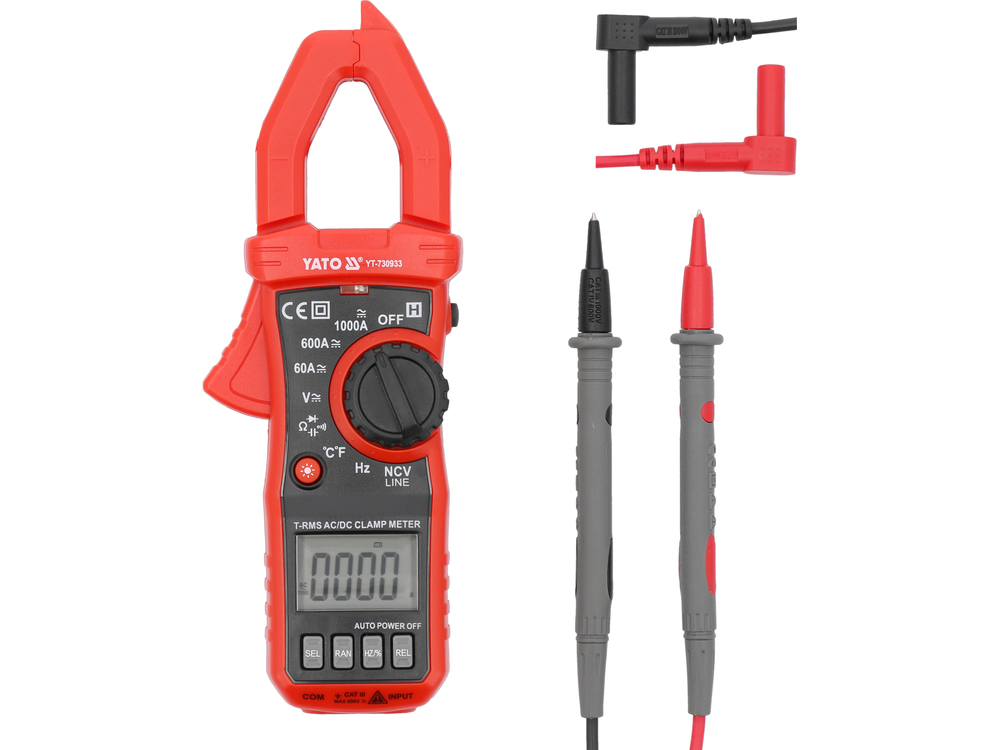

Universalus gnybtų matuoklis su TRUE RMS funkcija, automatiniu ir rankiniu diapazonu. Juo galima atlikti pagrindinius ir išplėstinius elektrinių dydžių matavimus. Žnyplėmis galima matuoti nuolatinę ir kintamąją srovę nuo 10 mA iki 1000 A. Matuojama neatjungiant grandinės ir neatjungiant jos nuo maitinimo šaltinio. Matuokliu galima matuoti daug didesnes sroves nei įprastais elektros skaitikliais. Matavimo zondų laidai turi silikoninę izoliaciją, kuri yra lanksti ir atspari aukštai temperatūrai.

Pastaba: Matuokliuose, galinčiuose matuoti nuolatinę srovę, įskaitant YT-730933, naudojamas Hallo jutiklis, kuris matuoja magnetinio lauko stiprumo vertę. Žemės magnetinis laukas atsiranda natūraliai, todėl nuolatinės srovės intensyvumo matuoklio rodmenys yra nenuliniai. Kiekvieną kartą, prieš matuojant nuolatinės srovės intensyvumą, matuoklį reikia priartinti prie tikrinamo kabelio, nuliuoti REL mygtuku, tada užmauti ant tikrinamo kabelio ir nuskaityti rezultatą.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-750 V, TRUE RMS (40-1000 Hz)
• Nuolatinės srovės įtampos matavimas: NUOLATINĖ SROVĖ: 0-1000 V
• kintamosios srovės matavimas: 0-1000 A, TRUE RMS (40-1000 Hz)
• Nuolatinės srovės matavimas: NUOLATINĖ SROVĖ 0-1000 A
• varžos matavimas: 0-60 MΩ
• diodų bandymas:_IF 2 mA,_UR 3,2 V
• grandinės vientisumo testas: 0-50 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-100 mF
• dažnio matavimas: 0-10 Mhz
• temperatūros matavimas: -30-1000 °C
• bekontaktis kintamosios srovės įtampos aptikimas: NCV
• įjungimo srovės matavimas
• fazės buvimo matavimas (testerio funkcija)

Matavimo tikslumas:

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 30 A

• YT-730933 matuoklio matavimo tikslumas šiame diapazone yra : ±(2,5 %+10), skiriamoji geba 0,01 A
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 30 x skiriamoji geba
• apskaičiavimas: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Faktinis rezultatas, įskaitant matavimo paklaidą, esant 30 A indikacijai = 30 ± 0,85 A.

• Rezultatas, įskaitant matavimo paklaidą kintamosios įtampos matavimo indikacijai: 235 V = 235 ± 2,85 V
• Rezultatas, įskaitant matavimo paklaidą nuolatinės srovės įtampos matavimo indikacijai: 12 V = 12 ± 0,146 V

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos arba srovės vertę. Skirtingai nei vidutinės vertės matuokliai, prietaisai su TRUE RMS rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų sinusinių bangų. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.
• NCV - bekontaktis kintamosios įtampos aptikimas indukciniu metodu. Matuoklis aptinka įtampą izoliuotame laidininke ir taip pat gali nurodyti fazinį laidininką.
• LINE - kontaktinis kintamosios įtampos aptikimas, veikia kaip tradicinis zondas. Įkišus bandomąjį zondą į lizdo angą, jei yra fazė, ekrane pasirodys keturi brūkšneliai, užsidegs signalinis diodas ir pasigirs pertraukiamas garsinis signalas.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu ratuku, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausio. Priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, jei naudojate multimetrą su AUTO funkcija, tereikia atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu.
• RAN - rankinis matavimo diapazono keitimas
• DATA HOLD - šiuo metu matuojamos vertės išsaugojimas ekrane
• INR - įjungimo srovės matavimas naudojant matavimo gnybtus. Matuoklis išmatuoja įjungimo srovę praėjus 80 ms nuo prietaiso paleidimo.

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 6000
• ekrano ir žnyplių matavimo lauko foninis apšvietimas
• garsinis signalas atliekant tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• gnybtai atidaryti iki 25 mm

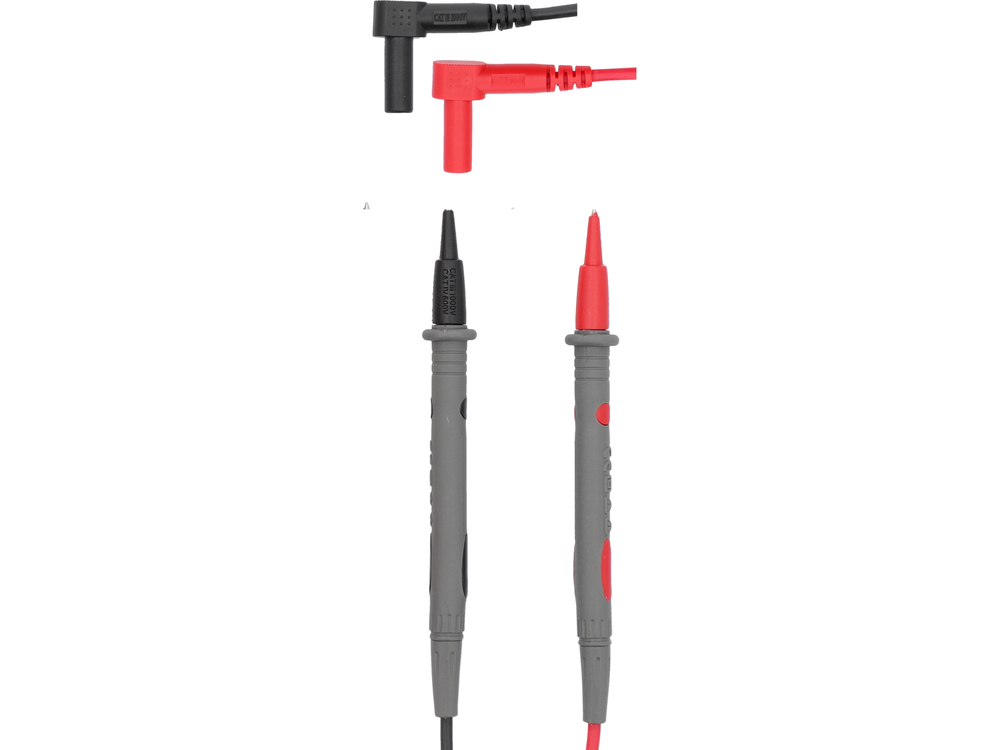

• 14 cm ilgio zondai
• kabelio ilgis, įskaitant zondus 103 cm
• kabelio skersmuo, įskaitant izoliaciją: 3,6 mm

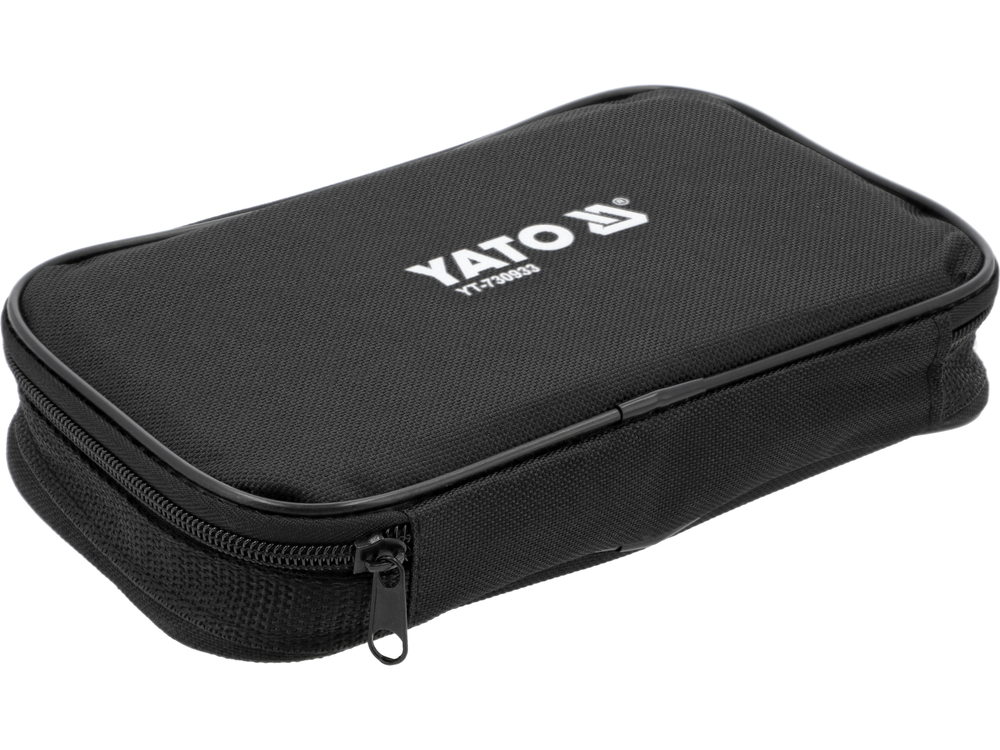

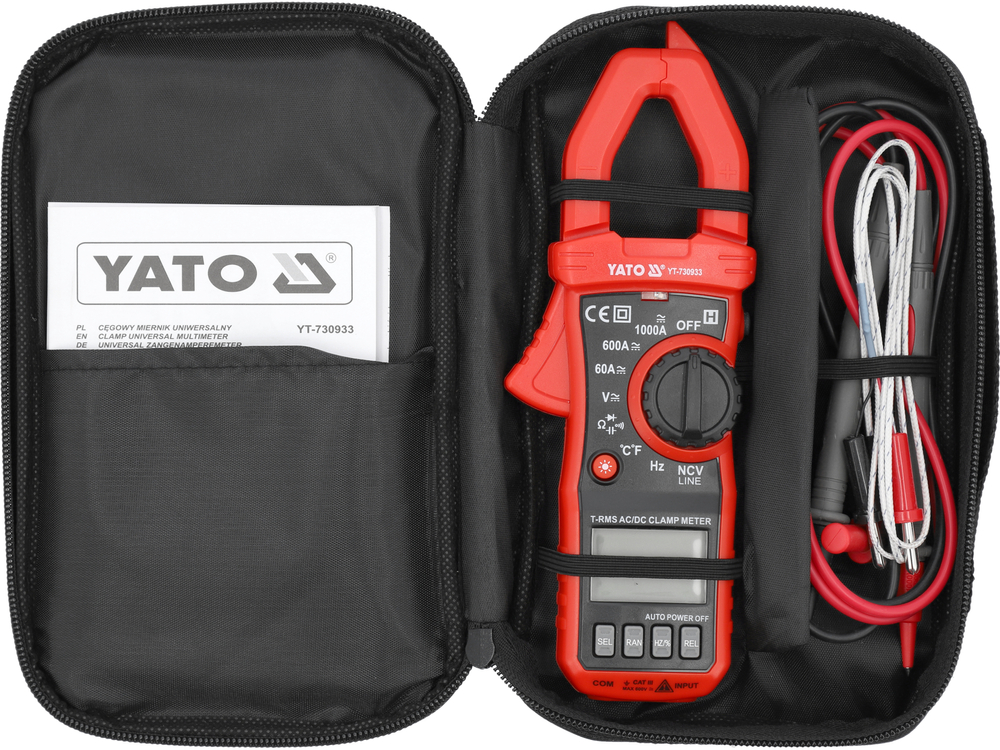

• į komplektą įeina dėklas
• konstrukcija su apsauga nuo perkrovos
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• galimybė išjungti automatinio išsijungimo režimą
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: trys 1,5 V (AAA) baterijos

Dėmesio!

Srovės matavimas srovės žnyplėmis atliekamas tik su vienu laidu, vienu kabeliu. Uždėjus spaustuvus ant kelių laidininkų kabelio ir neišskyrus vieno laidininko, bus gautas neteisingas rezultatas arba srovės srautas bus lygus nuliui.
