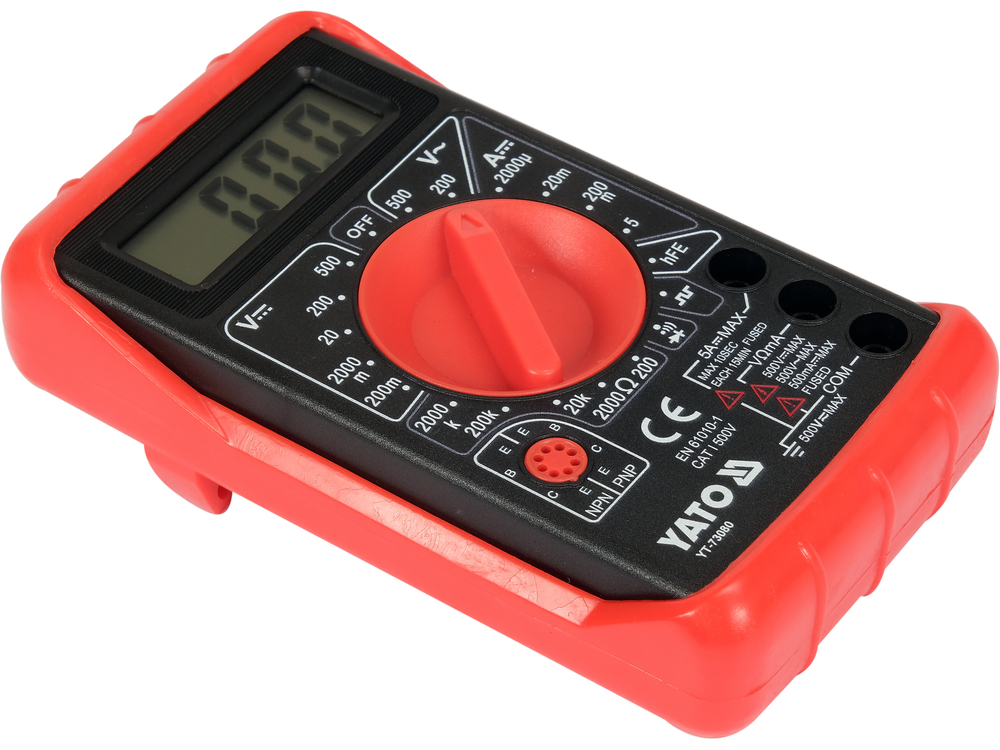

Merač univerzálne YT-73080 s manuálnym rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé merania elektrických veličín. Je to základný model v našej ponuke. Ďalšou ochranou pred mechanickým poškodením je tzv. puzdro - gumený obal natahovaný na obal zariadenia.

Základné merania:

• meranie striedavého napätia: A.C. 0-500 V
• meranie stejnosmerného napätia: D.C. 0-500 V
• meranie prúdu stejnosmerného: D.C. 0-5 A
• meranie odporu: 0-2 MΩ
• test diódy: I_F 1 mA, U_R 3 V
• test kontinuity obvodu: 0-30 Ω

Doplňujúce merania:

• test tranzistorov hFe: 0-1000, zabudované meracie zásuvky
• generátor obdĺžnikového signálu: 5 Vpp, 50 Hz

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého prúdu AC. Výpočet pre výsledok merania: 235 V

• presnosť merača YT-73080 pre tento rozsah je: ±(2% + 10), rozlíšenie 1 V
• výpočet chyby merania vzorec: (výsledok merania x 2%) + 10 x rozlíšenie
• výpočet: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Výsledok s ohľadom na chybu merania pre zobrazenie 235 V = 235 ± 14,7 V*

• výsledok s ohľadom na chybu merania pre zobrazenie merania stejnosmerného napätia: 12 V = 12 ± 0,146 V

Tabuľka s rozlíšením a presnosťou pre dané meranie nájdete v návode na použitie.

*Merač YT-73080 nemá funkciu merania true rms, preto vyššie uvedený výsledok je skutočná hodnota efektívneho napätia AC len pre správny sinusový priebeh.

Vstavané funkcie:

• Generátor signálu - nastavenie knoflíka na generovanie signálu spôsobí, že merač vygeneruje obdĺžnikovú vlnu s vrcholovým napätím 5 Vpp a frekvenciou približne 50 Hz. Signál je možné využiť v audio technike napr. pri diagnostike reproduktorov
• DATA HOLD [H] - uchovanie aktuálnej meranej hodnoty na displeji

Doplňujúce informácie:

• displej LCD, maximálny zobrazovaný výsledok: 1999
• zvukový signál pri teste kontinuity obvodu pre odpor pod 30 Ω
• automatické prepínanie testu diódy na test kontinuity pri odporu obvodu pod 30 Ω (nie je možné nastaviť merač len na test diódy)

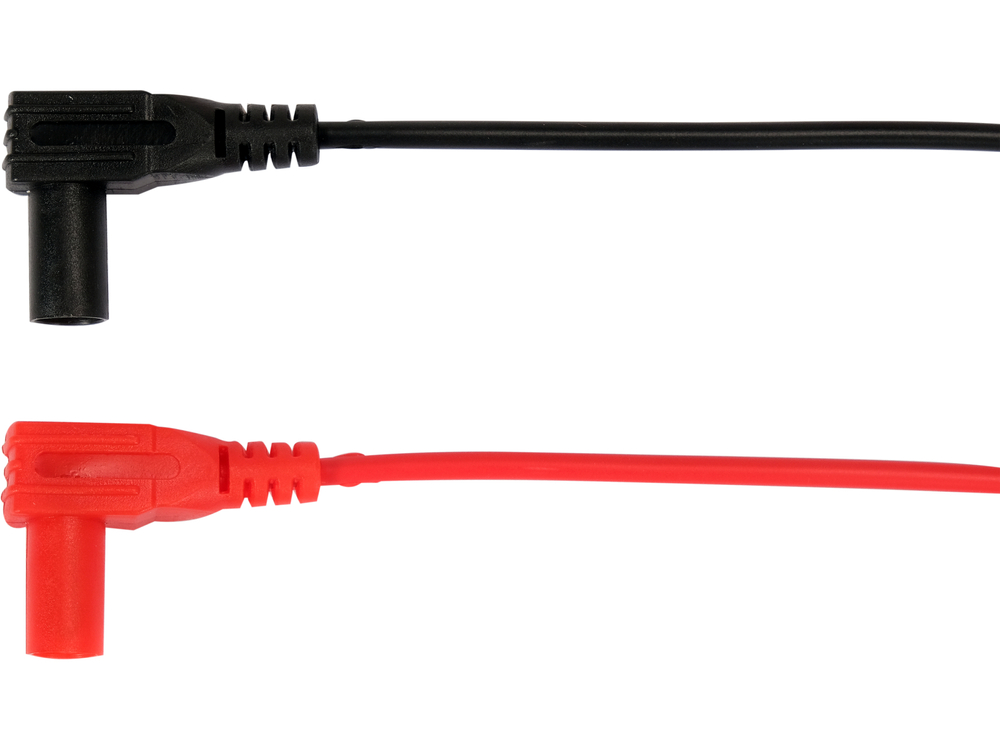

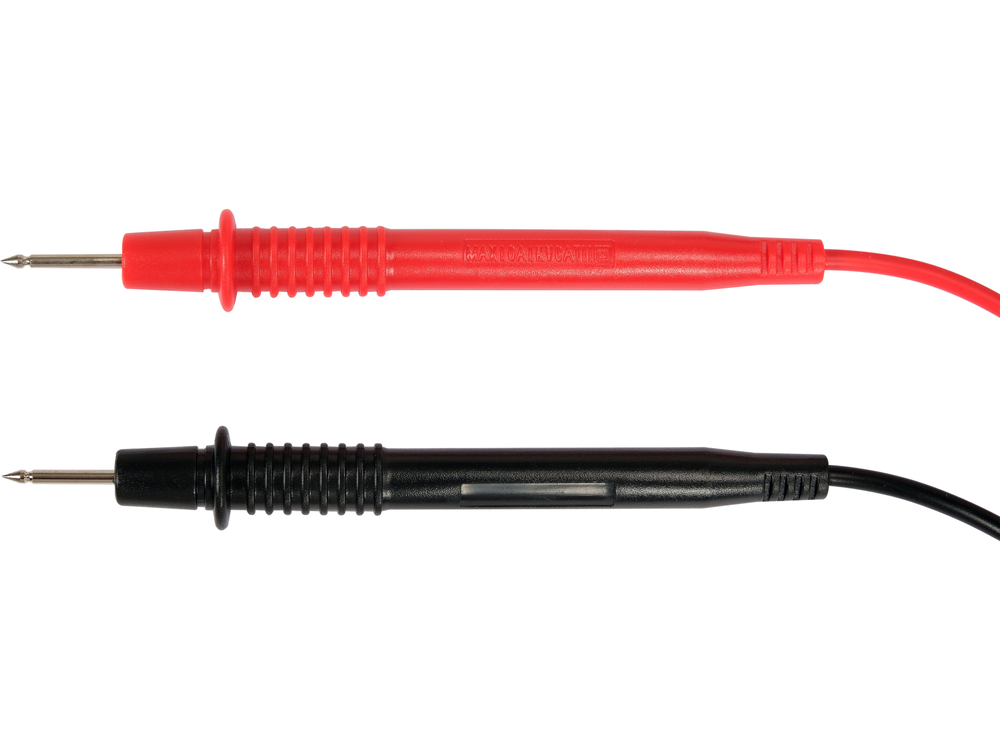

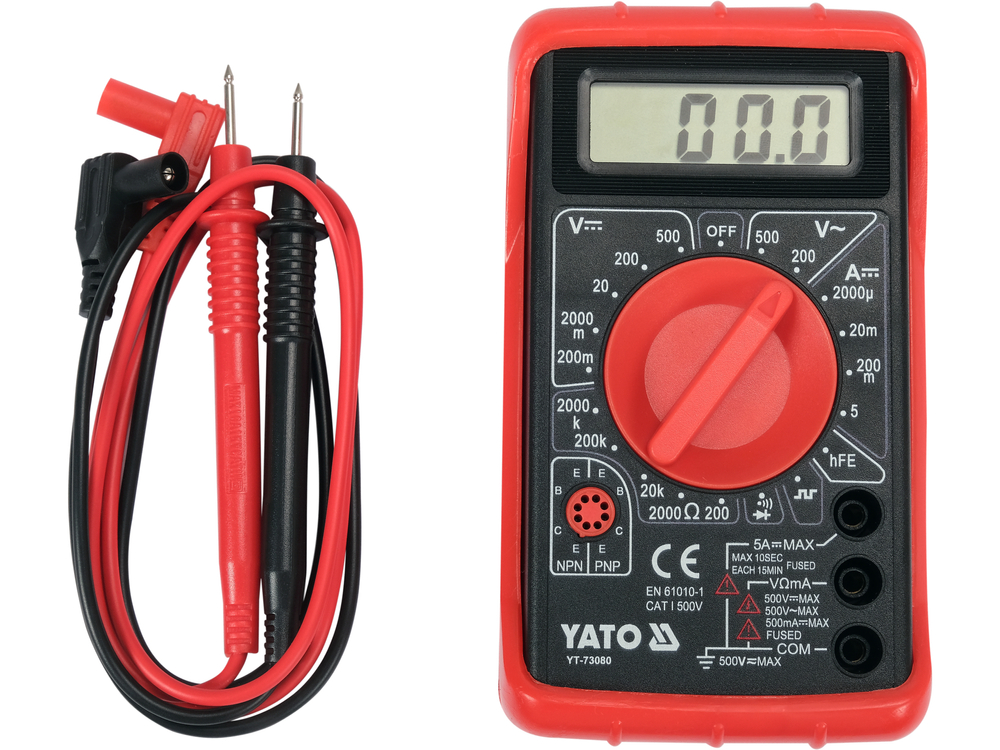

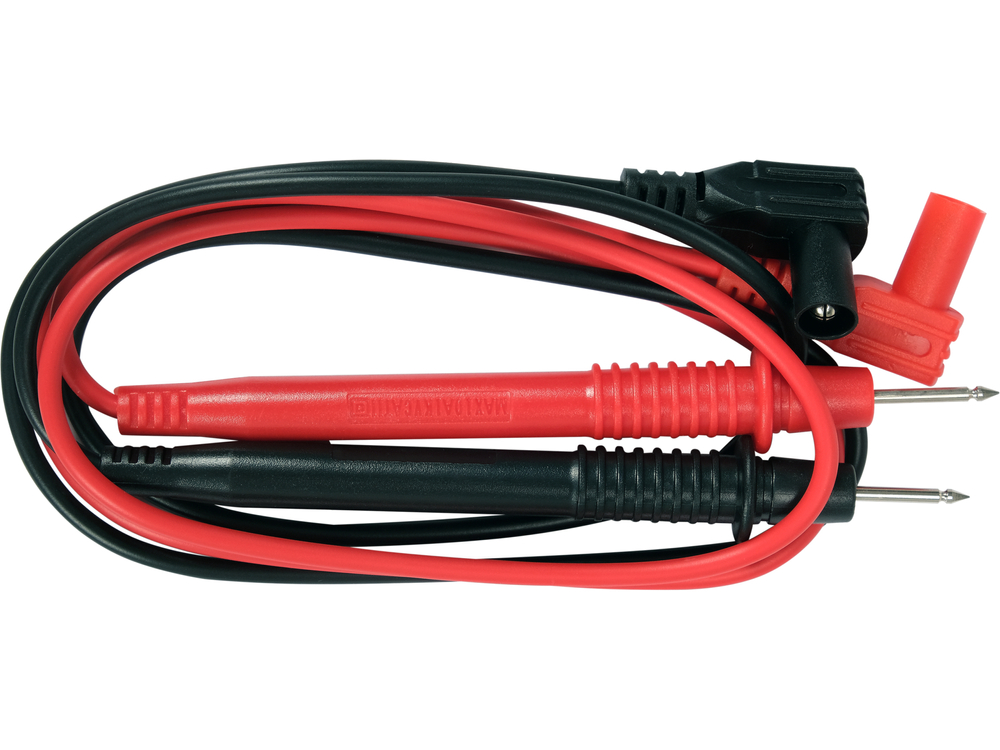

• sondy na meranie sú súčasťou balenia
• konštrukcia s ochranou pred preťažením

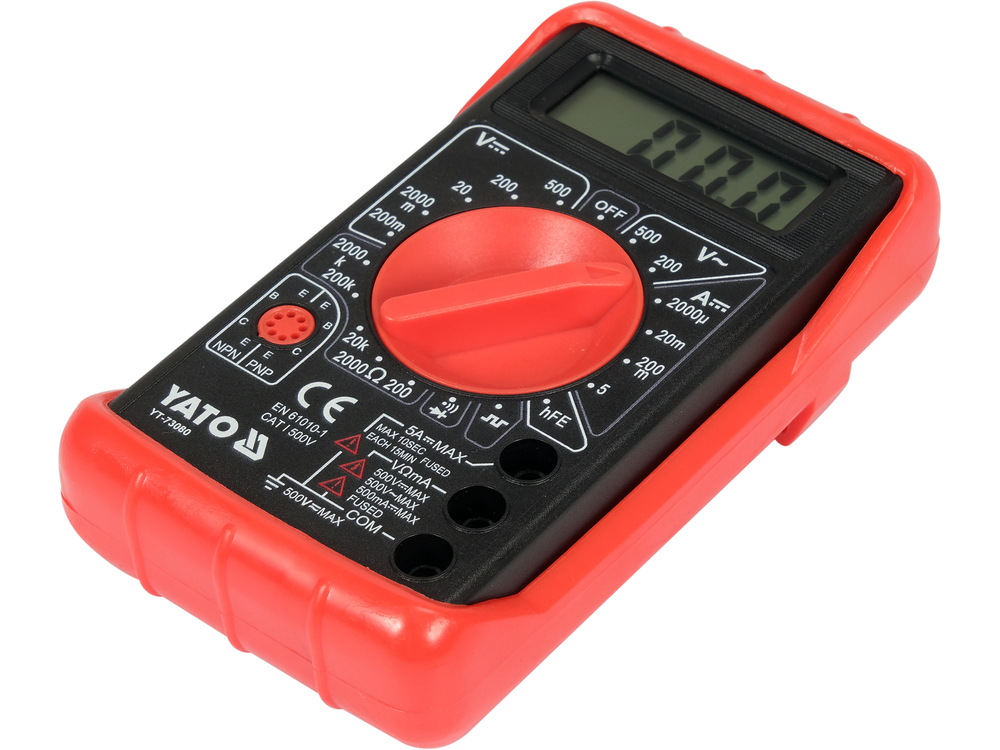

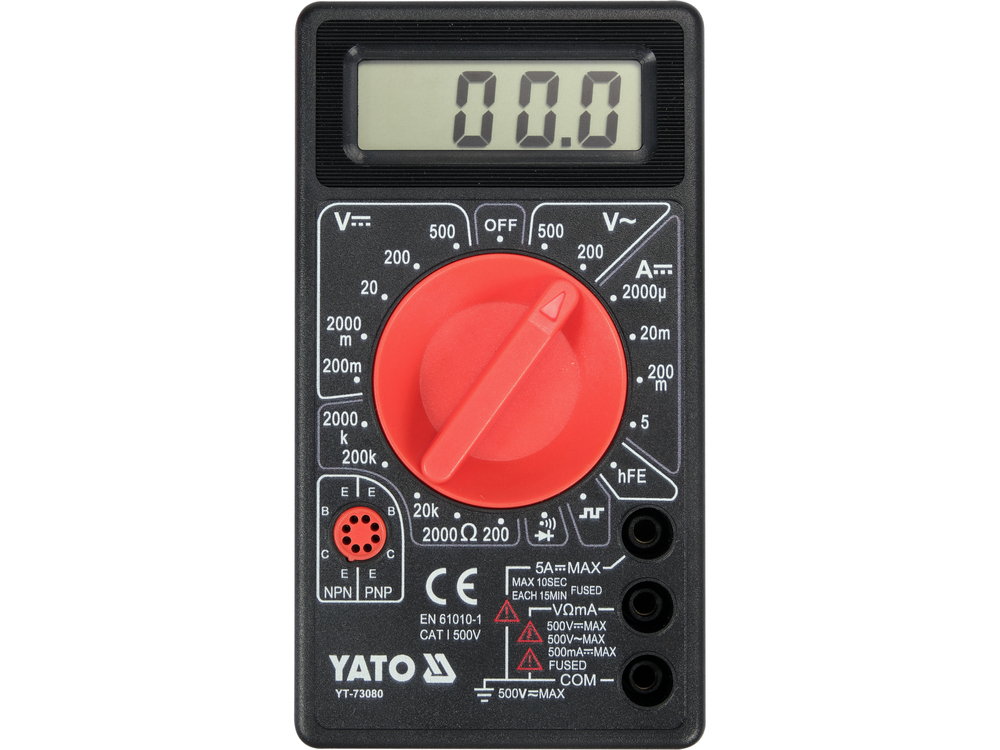

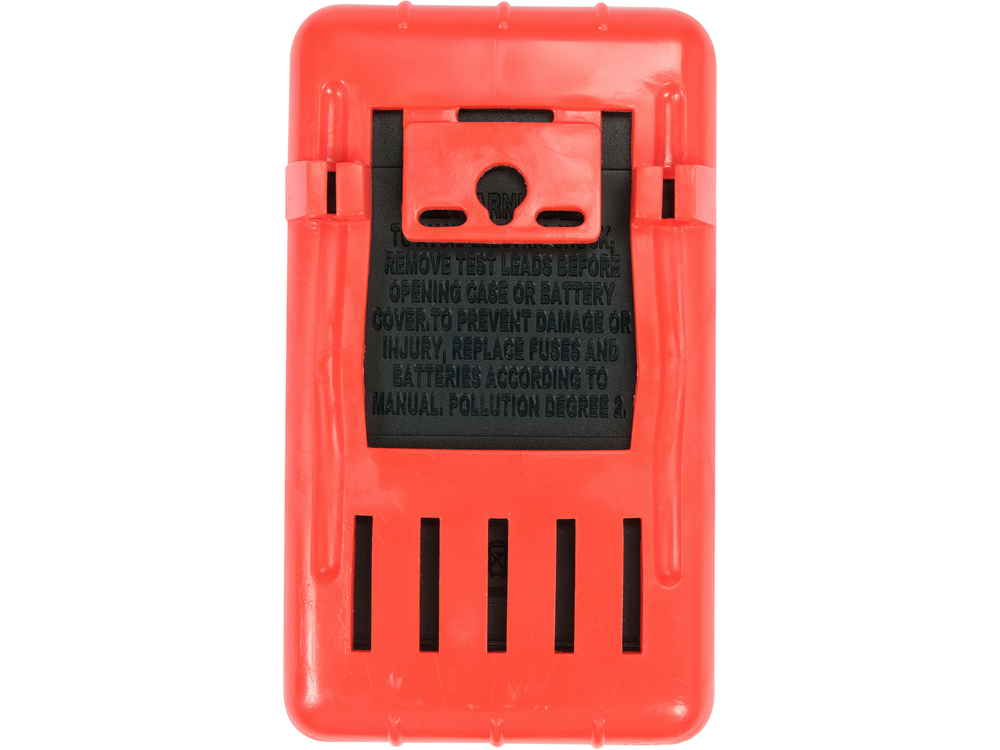

• obal z ABS plastu + tzv. puzdro, teda gumový obal chrániaci merač pred mechanickým poškodením
• indikátor nízkej úrovne batérie
• napájanie: batéria 9 V (6F22)

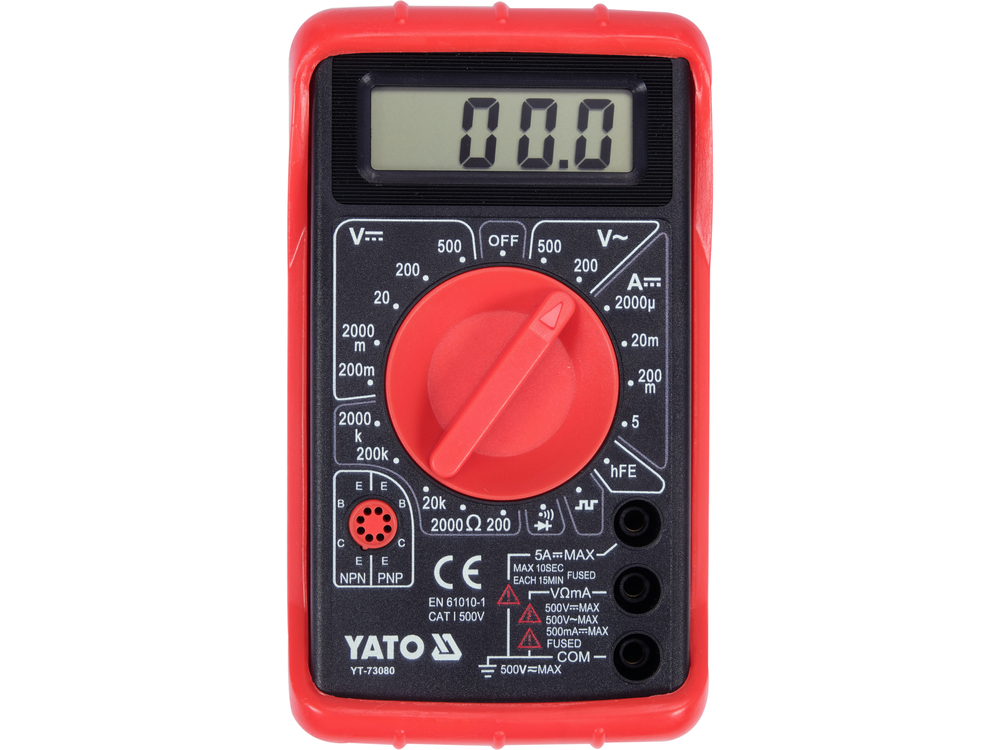

Vizuálny popis:

Pozor!

Pri meraní neznámych hodnôt pomocou merača s manuálnym prepínaním rozsahu pomocou knoflíka je potrebné postupovať postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok - inak hrozí poškodenie zariadenia.
