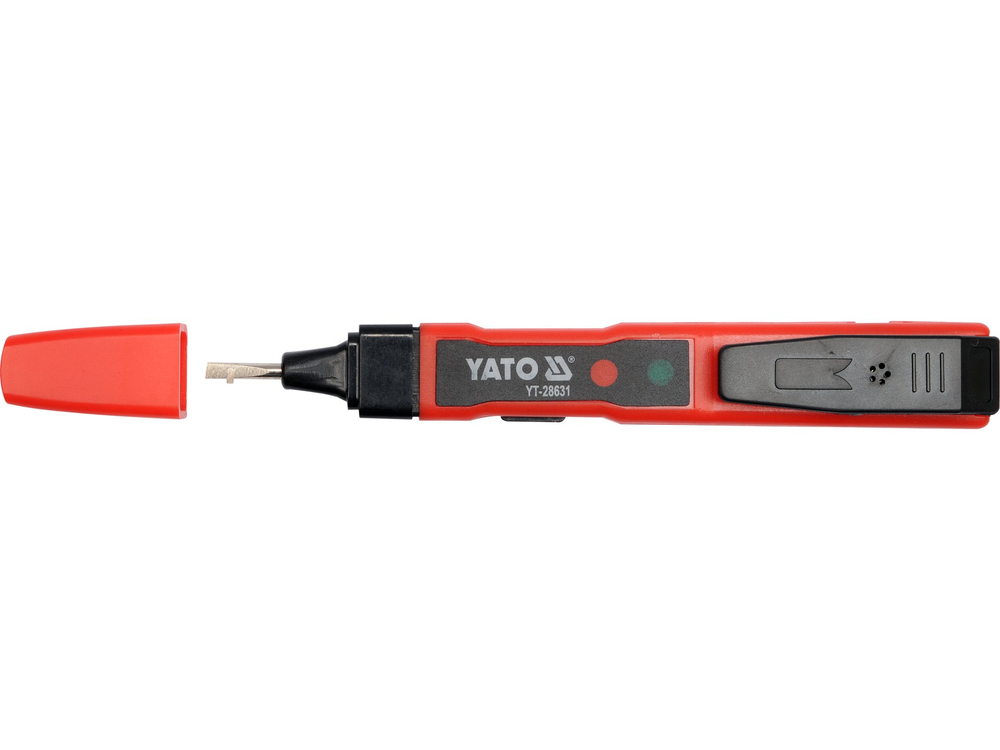

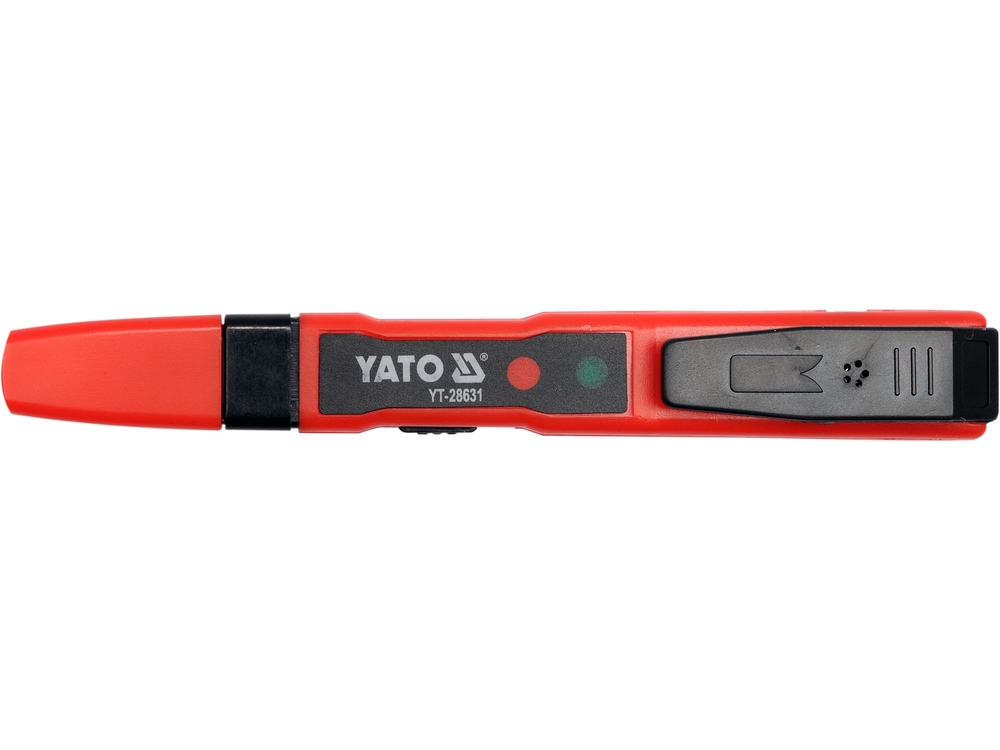

Tester napätia YT-28631 je univerzálny tester, ktorý môže okrem iného fungovať ako tradičný tester a tiež ako bezdrôtový indikátor napätia. Umožňuje určiť prítomnosť elektrického napätia, zistiť striedavé napätie napr. pod omietkou, ako aj vykonať skúšku spojitosti vodičov a skontrolovať stav batérií alebo akumulátorov. Prítomnosť napätia je indikovaná rozsvietením jednej z LED diód umiestnených v kryte skúšačky.

Funkcie skúšačky:

• detekcia striedavého napätia kontaktnou metódou: 70 - 250 V
• detekcia striedavého napätia indukčnou metódou: 70 - 1000 V
• kontrola batérie kontaktnou metódou: 1,5 - 9 V
• skúška spojitosti kábla kontaktnou metódou: 0 - 100 MΩ

Technické údaje:

• Celková dĺžka: 140 mm
• šírka čepele: 3,0 mm
• zvuková a vizuálna signalizácia (LED)
• nastavenie citlivosti testera pre indukčnú metódu: [H]igh - [L]ow
• napájanie: 2x1,5 V; LR44

Kontaktná metóda:

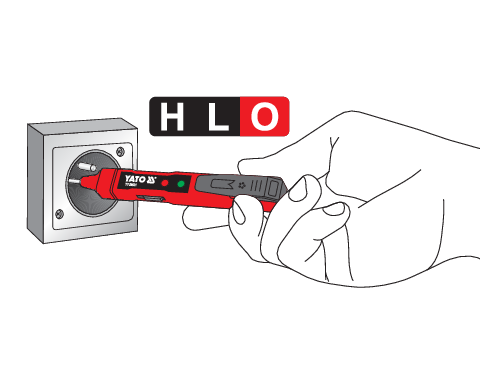

Umožňuje detekciu napätia, kontrolu batérie a skúšku spojitosti. Ak chcete skontrolovať prítomnosť fázy v zásuvke, nastavte tester do polohy [O] a potom vložte hrot testera do otvoru v zásuvke. Rozsvietenie červenej LED indikuje prítomnosť fázy. Pri tejto metóde sa neodporúča dotýkať sa kontaktu umiestneného na boku rukoväte. Dotyk kontaktu nepredstavuje riziko úrazu elektrickým prúdom, ale zvyšuje citlivosť skúšačky a môže sfalšovať indikáciu.

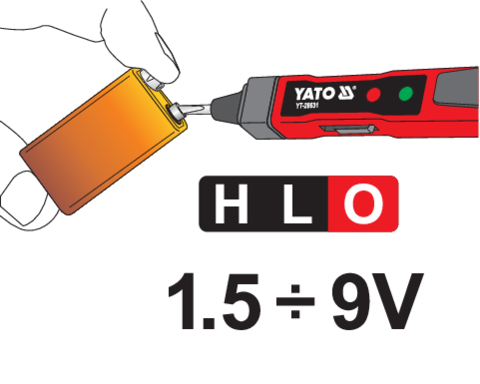

Kontrola stavu batérie:

Nastavte tester do polohy [O]. Potom sa dotknite kontaktu na bočnej strane rukoväte, priložte ostrie testera k pólu batérie s označením "+" a druhou rukou sa dotknite pólu batérie s označením "-". Keď sa rozsvieti kontrolka LED, znamená to, že v batérii je stále napätie. Tester dokáže skontrolovať stav batérií alebo akumulátorov určených na napájanie rôznych elektrických zariadení s napätím od 1,5 V do 9 V. Táto metóda sa nesmie používať na kontrolu batérií alebo akumulátorov s vyšším menovitým napätím. Netestujte batérie alebo akumulátory pripojené k elektrickému obvodu.

Kontrola spojitosti vodičov:

Nastavte skúšačku do polohy [O] alebo [L]. Potom sa dotknite kontaktu na strane rukoväte, priložte ostrie skúšačky na jeden odizolovaný koniec vodiča a druhou rukou uchopte druhý odizolovaný koniec vodiča. Keď je nastavená do polohy [O], spojitosť vodiča bude indikovaná červenou LED diódou. Po nastavení do polohy [L] sa rozsvieti zelená LED dióda a zaznie zvukový signál. Touto metódou je zakázané kontrolovať spojitosť vodičov pod napätím alebo vodičov v elektrickom obvode.

Indukčná metóda:

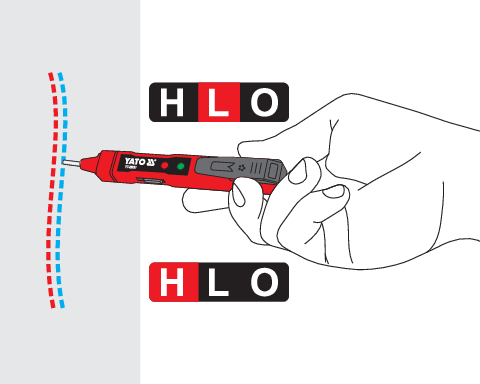

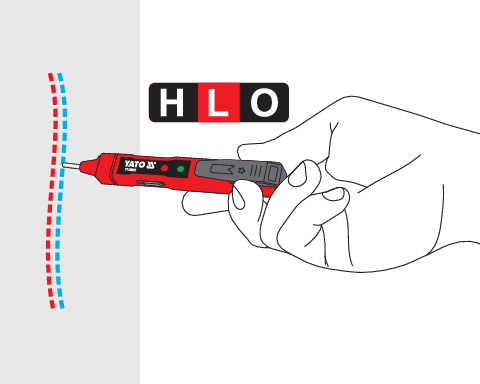

Umožňuje bezkontaktnú detekciu striedavého napätia aj pod omietkou. Ak chcete napríklad skontrolovať prítomnosť napätia v izolovanom kábli, nastavte skúšačku do polohy [L]. Potom, držiac čepeľ, priblížte kovový kontakt z hornej časti rukoväte k izolovanému vodiču. Rozsvieti sa zelená LED dióda a pípnutie signalizuje prítomnosť napätia v testovanom vodiči. Citlivosť metódy môžete zvýšiť prepnutím tlačidla z polohy [L] do polohy [H]. Táto metóda umožňuje aj "bezkontaktnú" detekciu prerušenia elektrického kábla pod napätím. V mieste prerušenia skúšačka prestane signalizovať prítomnosť napätia. Tester je tiež možné obrátiť a hľadať napätie pomocou špičky hlavnej plachty. Pri hľadaní vodičov pod omietkou však treba dbať na to, aby ste nepoškriabali stenu.

Upozornenia na používanie:
