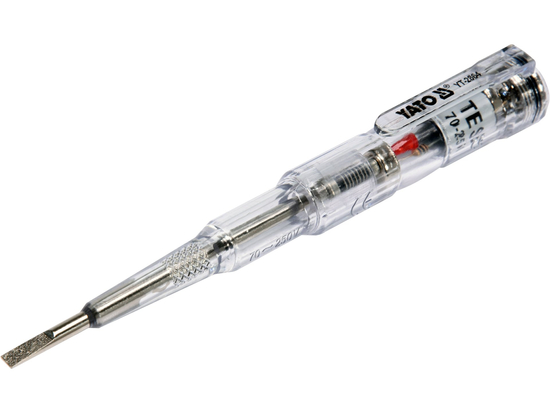

Skúšačka napätia YT-2864 umožňuje zistiť striedavé napätie, napr. v domácej zásuvke alebo na koncoch vodičov, pomocou dvoch metód: kontaktnej a indukčnej. Skúšačka tiež umožňuje vykonať test spojitosti káblov a skontrolovať stav batérií alebo akumulátorov. Prítomnosť napätia je indikovaná rozsvietením LED diódy umiestnenej vo vnútri rukoväte.

Funkcie skúšačky:

• Rozsah detekcie striedavého napätia kontaktnou metódou: 70 - 250 V
• Rozsah detekcie striedavého napätia pomocou indukčnej metódy: 70 - 600 V
• kontrola batérie kontaktnou metódou: 1,5 - 9 V
• skúška spojitosti kábla kontaktnou metódou: 0 - 50 MΩ

Technické údaje

• celková dĺžka: 140 mm
• šírka čepele: 3,5 mm
• napájanie: 2x1,5 V; LR41

Spôsob kontaktovania:

Priložte čepeľ k obvodu pod napätím. Rozsvietenie LED indikuje tok elektrickej energie cez tento komponent. Pri tejto metóde sa neodporúča dotýkať sa kontaktu umiestneného v hornej časti rukoväte. Dotyk kontaktu nepredstavuje riziko úrazu elektrickým prúdom, ale zvyšuje citlivosť skúšačky a môže sfalšovať údaje.

Indukčná metóda:

Táto metóda umožňuje detekciu striedavého napätia v izolovanom vodiči. Na tento účel uchopte skúšačku za izolovanú časť čepele a priblížte kontakt v hornej časti rukoväte k izolovanému vodiču. Keď sa rozsvieti LED dióda, znamená to, že testovaný vodič je pod napätím. Citlivosť metódy možno zvýšiť uchopením skúšačky za neizolovanú časť čepele. Táto metóda umožňuje aj "bezkontaktnú" detekciu prerušenia elektrického kábla pod napätím. V mieste prerušenia skúšačka prestane signalizovať prítomnosť napätia.

Kontrola stavu batérie:

Tester umožňuje kontrolovať stav batérií alebo akumulátorov určených na napájanie rôznych elektrických zariadení s napätím od 1,5 V do 9 V. Priložte ostrie testera k pólu batérie označeného "+", dotknite sa kontaktu v hornej časti rukoväte a potom sa dotknite pólu batérie označeného "-". Keď sa rozsvieti kontrolka LED, znamená to, že batéria alebo akumulátor je nabitý. Túto metódu nepoužívajte na testovanie batérií alebo akumulátorov s vyšším menovitým napätím. Netestujte batérie alebo akumulátory pripojené k elektrickému obvodu.

Kontrola spojitosti kábla:

Spojitosť kábla sa kontroluje tak, že priložíte čepeľ k jednému koncu kábla a potom držiac kontakt v hornej časti rukoväte uchopíte druhý koniec kábla. Rozsvietenie LED indikuje spojitosť testovaného vodiča. Touto metódou je zakázané kontrolovať spojitosť vodičov pod napätím alebo vodičov v elektrickom obvode.
