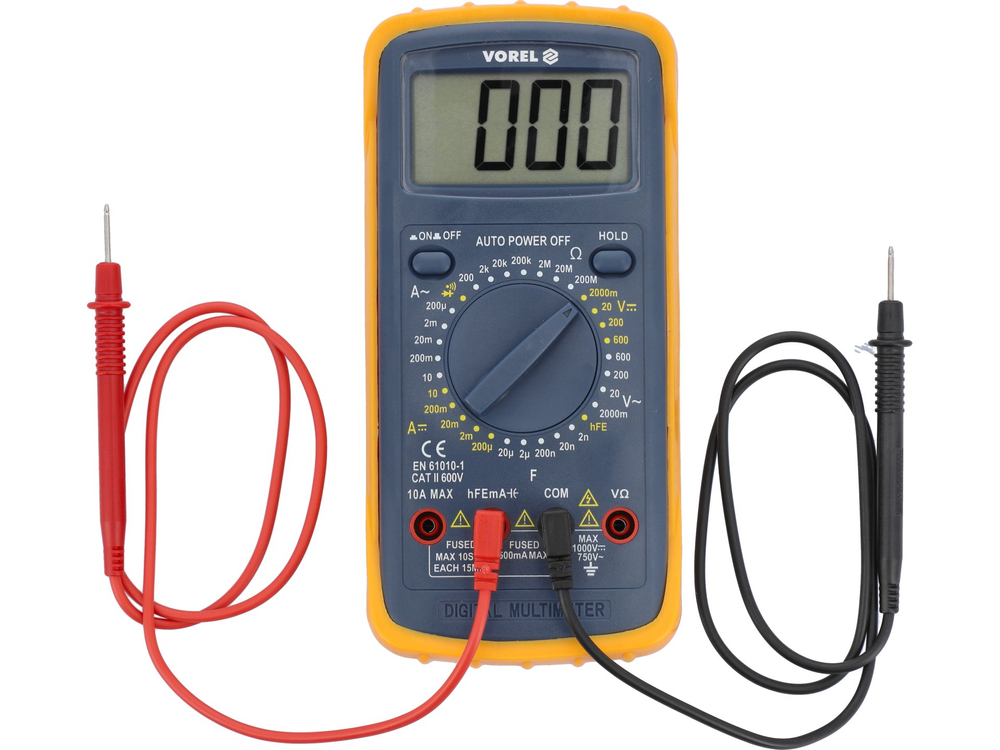

Univerzálny merací prístroj 81783 s manuálnym rozsahom umožňuje vykonávať základné aj pokročilé elektrické merania. Ďalšou ochranou pred mechanickými poškodeniami je tzv. holster - gumený obal natiahnutý na telo prístroja.

Základné merania:

• meranie striedavého napätia: A.C. 0-600 V
• meranie stejnosmerného napätia: D.C. 0-600 V
• meranie prúdu striedavého: A.C. 0-10 A
• meranie prúdu stejnosmerného: D.C. 0-10 A
• meranie odporu: 0-200 MΩ
• test diódy: I_F 1 mA, U_R 2,8 V
• test kontinuity obvodu: 0-30 Ω

Dodatočné merania:

• meranie kapacity kondenzátora: 0-20 μF
• test tranzistorov hFe: 0-1000, zabudovaný merací zástrčný

Presnosť merania:

Príklad výpočtu presnosti pre meranie striedavého prúdu AC. Výpočet pre výsledok merania: 235 V

• presnosť meracieho prístroja 81783 pre tento rozsah je: ±(1,2% + 5), rozlíšenie 1 V
• výpočet chyby merania vzorec: (výsledok merania x 1,2%) + 5 x rozlíšenie
• výpočet: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledok s ohľadom na chybu merania pre ukazovateľ 235 V = 235 ± 7,82 V*

• výsledok s ohľadom na chybu merania pre ukazovateľ merania stejnosmerného napätia: 12 V = 12 ± 0,08
• výsledok s ohľadom na chybu merania pre ukazovateľ merania prúdu striedavého: 8A = 8 ± 0,26 A*

Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.

*Merací prístroj 81783 nemá funkciu merania true rms, preto vyššie uvedený výsledok je reálna efektívna hodnota striedavého napätia AC len pre správny sinusový priebeh.

Vstavané funkcie:

• DATA HOLD - udržanie aktuálnej hodnoty na displeji

Dodatočné informácie:

• displej LCD, maximálny zobrazovaný výsledok: 1999
• zvukový signál pri teste kontinuity obvodu pre odpor pod 30 Ω
• automatické prepínanie testu diódy na test kontinuity pri odpore obvodu pod 30 Ω (nie je možné nastaviť prístroj len na test diódy)

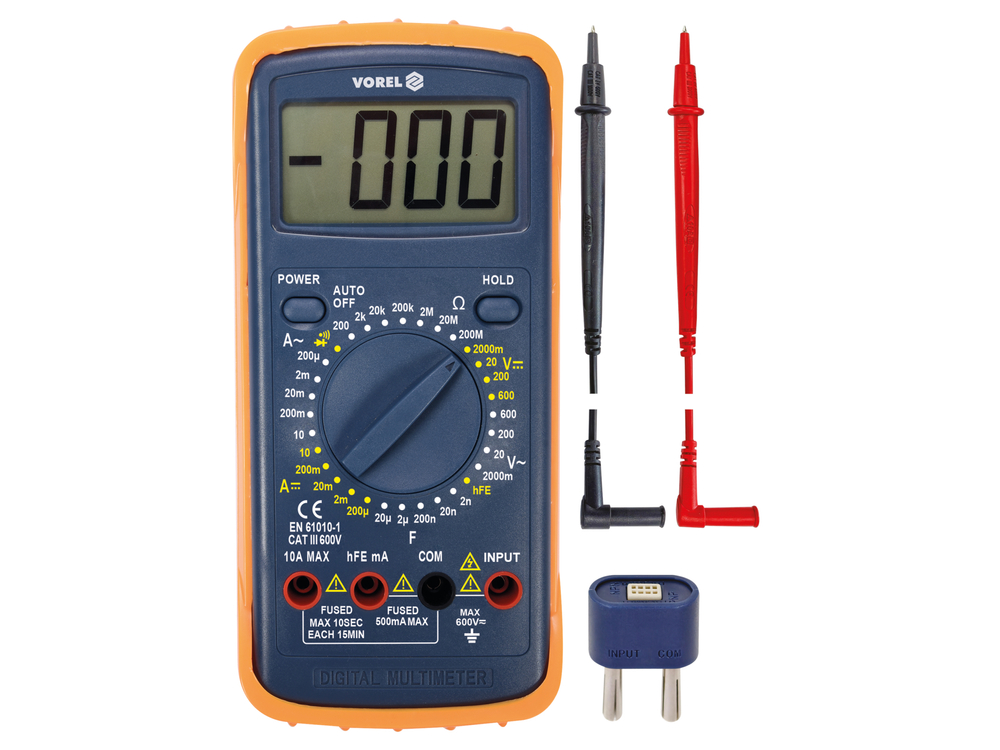

• súčasťou sú meracie sondy
• konštrukcia s ochranou pred preťažením

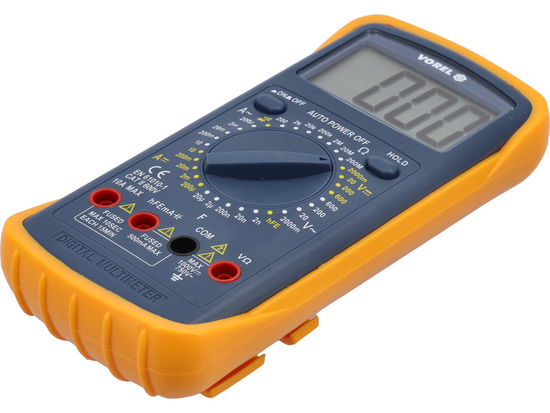

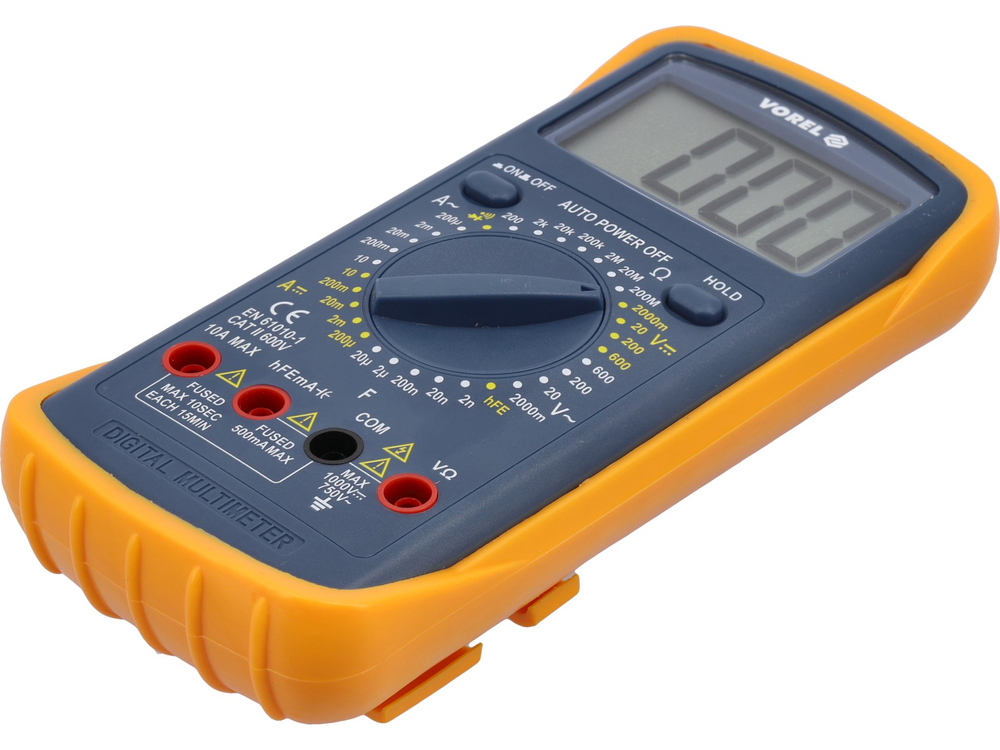

• obal z ABS plastu + tzv. holster, teda gumový obal chrániaci merací prístroj pred mechanickými poškodeniami
• automatické vypnutie meracieho prístroja
• indikátor nízkej úrovne batérie
• napájanie: batéria 9 V (6F22)

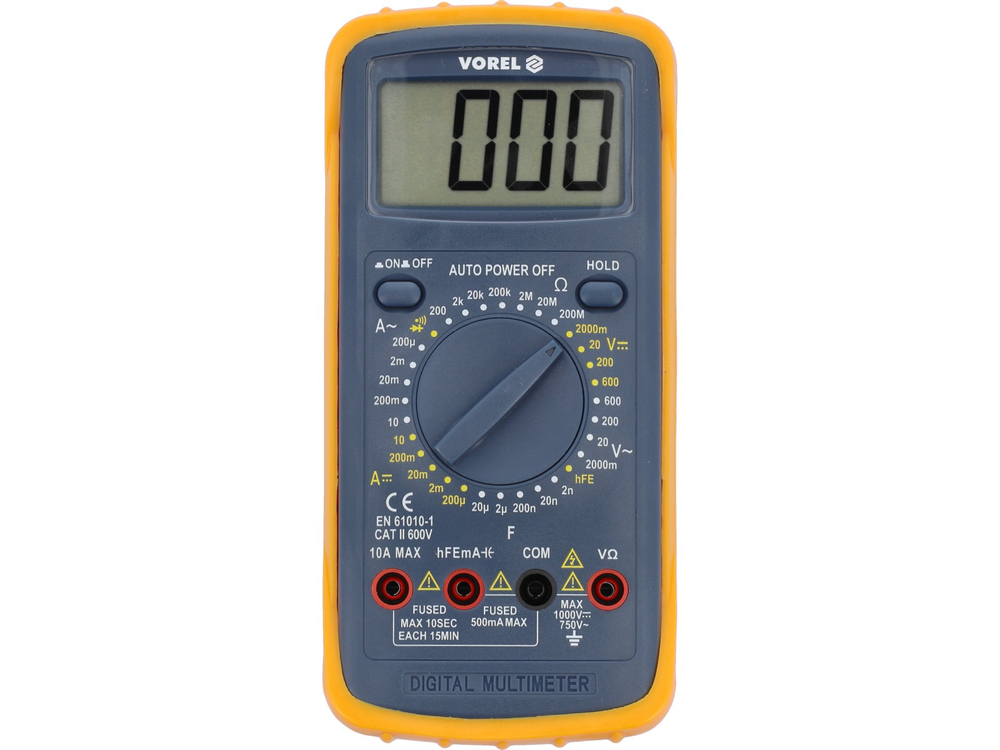

Vizuálny popis:

Pozor!

Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym prepínaním rozsahu pomocou otočného gombíka, je potrebné postupovať postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok - inak hrozí poškodenie zariadenia.
