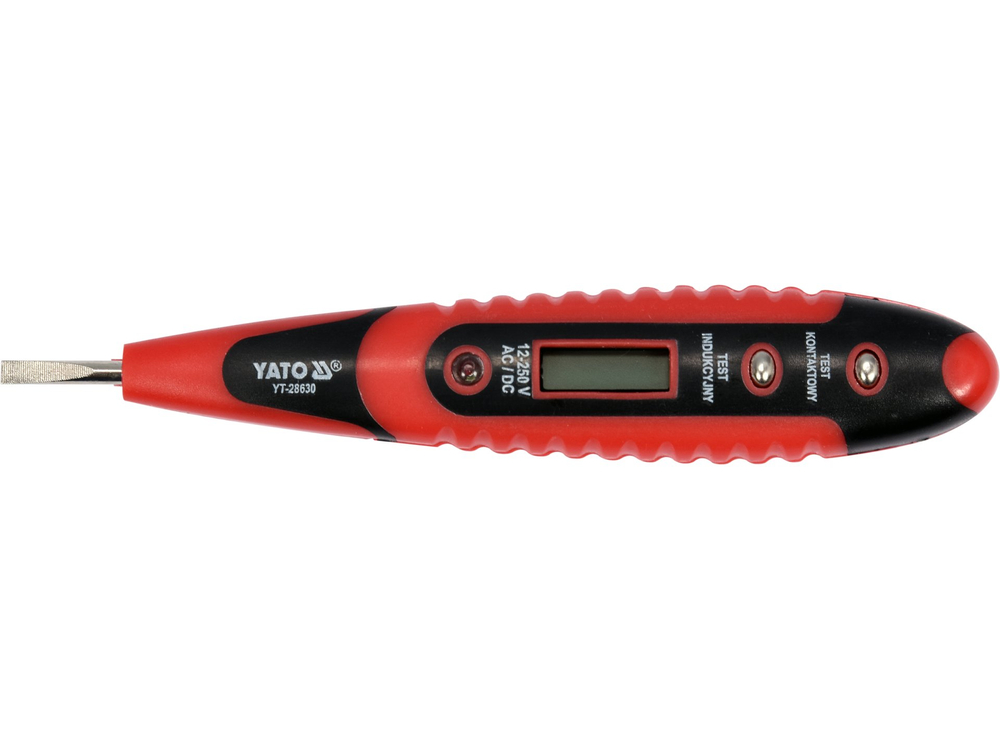

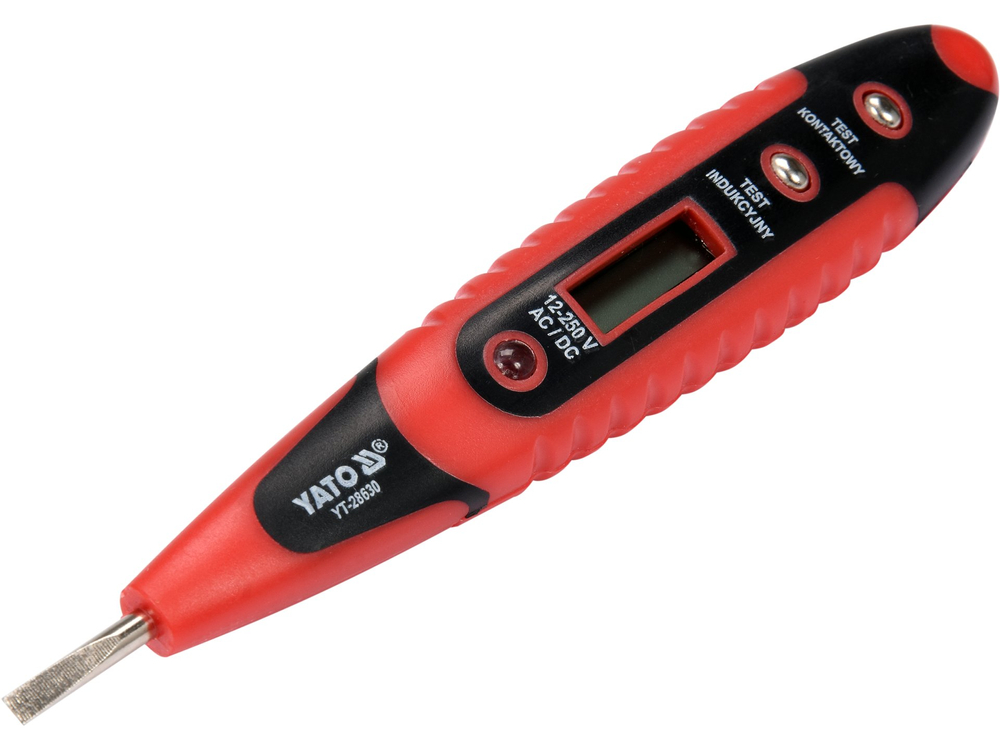

Elektrický indikátor YT-28630 s LCD displejom umožňuje zistiť prítomnosť striedavého a jednosmerného elektrického napätia, zistiť striedavé napätie pomocou indukčnej metódy a vykonať test spojitosti vodičov. Prítomnosť napätia je signalizovaná indikáciou na LCD displeji a rozsvietením LED diódy.

Funkcie indikátora:

• detekcia striedavého a jednosmerného napätia kontaktnou metódou: 12 - 250 V
• detekcia striedavého napätia indukčnou metódou
• test kontinuity kábla

Technické údaje:

• Celková dĺžka: 145 mm
• šírka čepele: 3,0 mm
• podsvietený LCD displej zobrazuje výsledky merania v rozsahu do: 12, 36, 55, 110 a 220 V
• svetelná signalizácia (LED)
• napájanie: 3x1,5 V; LR41

Kontaktná metóda:

Priložte hrot k obvodu pod napätím. Na displeji sa zobrazia hodnoty napätia a rozsvietená dióda indikuje prietok elektrického prúdu cez komponent. Na displeji sa zobrazí najvyšší rozsah napätia pre testovaný obvod a všetky nižšie rozsahy, napr. pri meraní napätia z domácej zásuvky 230 V sa na displeji zobrazí [12, 36, 55, 110, 220], čo znamená napätie nad 220 V. Displej zobrazuje správne rozsahy napätia pre striedavý priebeh, pričom sa podrží stlačené pole "Test kontaktov". Pre jednosmerné priebehy sa správne rozsahy zobrazujú pri podržaní poľa "Indukčný test".

Indukčná metóda:

Táto metóda umožňuje detekciu striedavého napätia v izolovanom kábli. Na tento účel položte prst na pole "Induction test" (Indukčný test) a priblížte hrot k izolovanému vodiču. Prítomnosť symbolu blesku na LCD displeji indikuje prítomnosť napätia. Táto metóda umožňuje aj "bezkontaktnú" detekciu prerušenia elektrického kábla pod napätím. V mieste prerušenia skúšačka prestane signalizovať prítomnosť napätia.

Kontrola kontinuity kábla:

Kontinuita kábla sa kontroluje priložením čepele skúšačky k jednému koncu kábla, potom podržte stlačené políčko "Kontaktný test" a uchopte druhý koniec kábla. Rozsvietenie LED indikuje spojitosť testovaného kábla. Touto metódou je zakázané kontrolovať spojitosť káblov pod napätím alebo káblov v elektrickom obvode.
