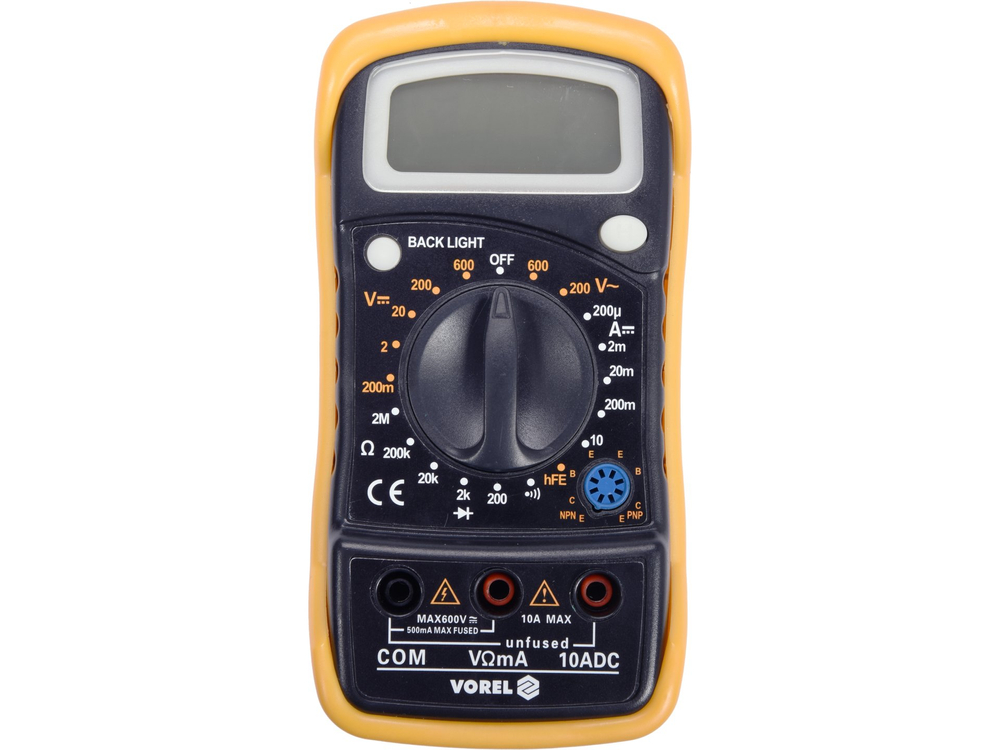

Univerzálny merací prístroj 81773 s manuálnym rozsahom pre každé meranie umožňuje vykonávať základné a pokročilé elektrické merania. Dodatočnú ochranu proti mechanickému poškodeniu zabezpečuje tzv. puzdro - t. j. gumový kryt natiahnutý na puzdro prístroja.

Základné merania:

• Meranie striedavého napätia: 0-600 V.
• Meranie jednosmerného napätia: DC 0-600 V
• Meranie jednosmerného prúdu: DC 0-10 A
• meranie odporu: 0-2 MΩ
• test diód:_IF 1 mA,_UR 1,5 V
• test spojitosti obvodu: 0-100 Ω

Ďalšie merania:

• test tranzistora: 0-1000, zabudovaná meracia zásuvka

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého napätia. Výpočet výsledku merania: 235 V

• Presnosť merania meracieho prístroja 81773 pre tento rozsah je: ±(2 % + 10), rozlíšenie 1 V
• Výpočet vzorca chyby merania: (výsledok merania x 2 %) + 10 x rozlíšenie
• výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 14,7 V*

• Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,146 V

Tabuľku s rozlíšením a presnosťou pre príslušné meranie nájdete v návode na obsluhu.

*Merací prístroj 81773 nemá funkciu merania skutočnej efektívnej hodnoty, preto je uvedený výsledok vecne správny len pre skutočnú sínusoidu.

Zabudované funkcie:

• DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 1999

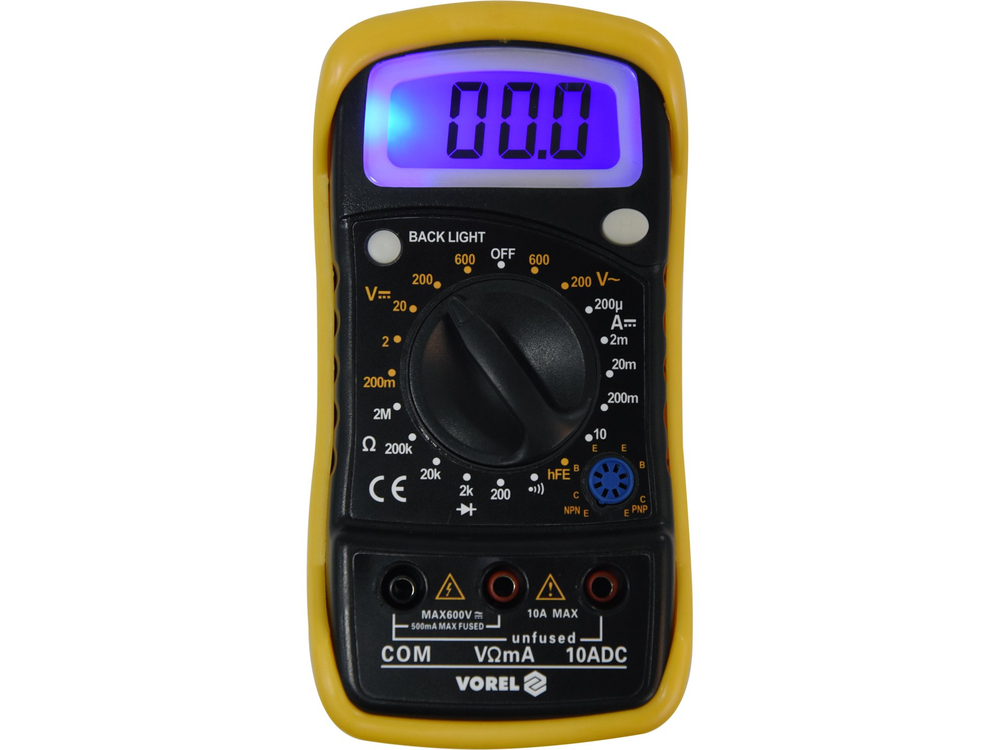

• podsvietenie displeja
• akustický signál pri skúške spojitosti pre odpory pod 30 Ω

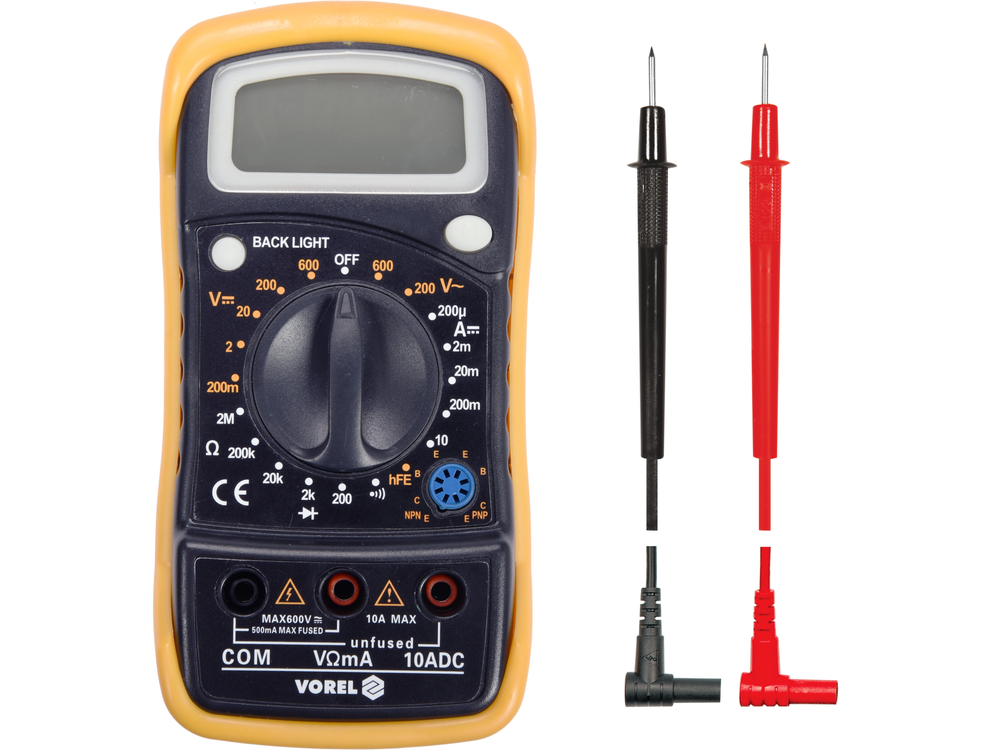

• meracie sondy sú súčasťou dodávky
• konštrukcia s ochranou proti preťaženiu, 10 A meracia zásuvka bez poistky

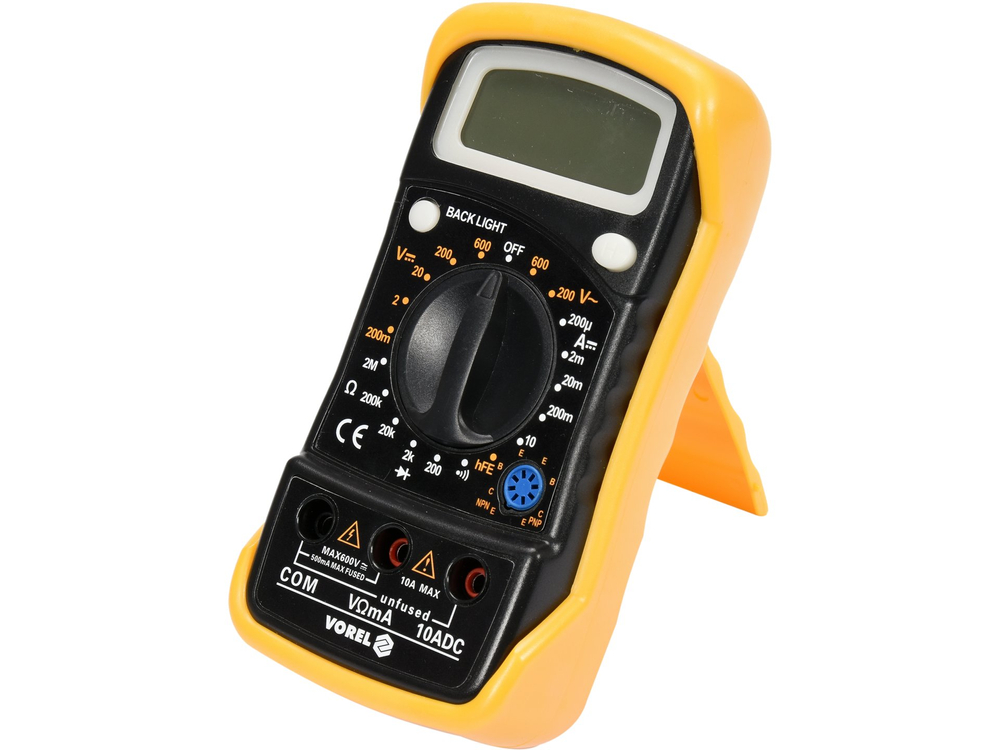

• kryt z ABS plastu + tzv. puzdro, t. j. gumový kryt chrániaci merací prístroj pred mechanickým poškodením
• indikátor slabej batérie
• napájanie: 9 V (6F22) batéria

Pozor!

V prípade merania neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou gombíka je potrebné vykonávať merania postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja.
