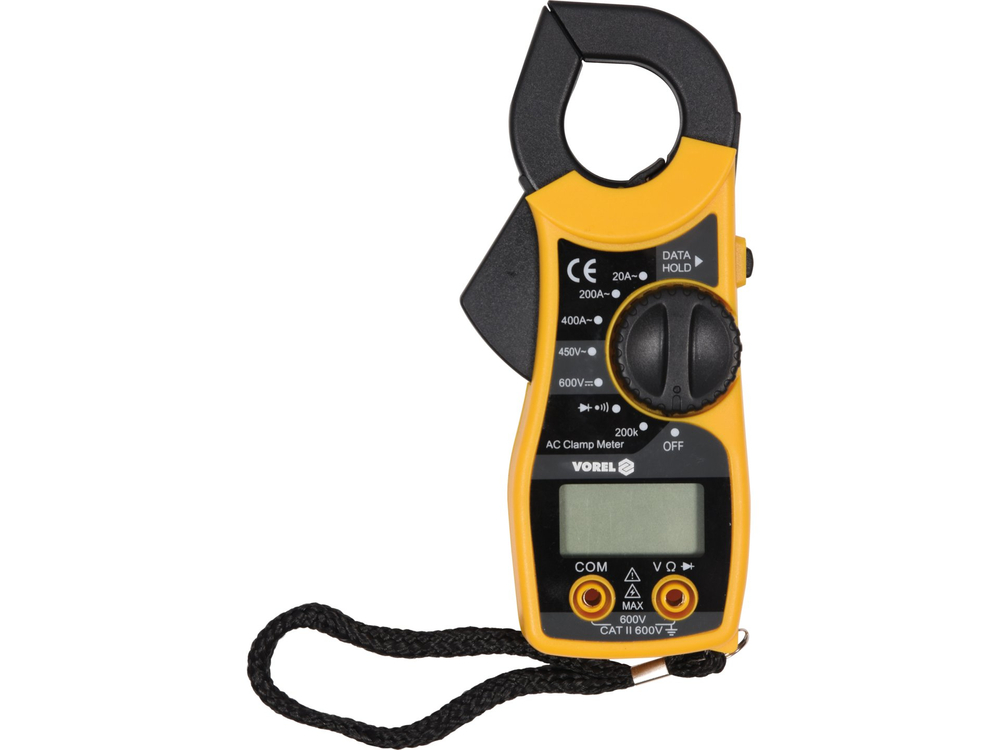

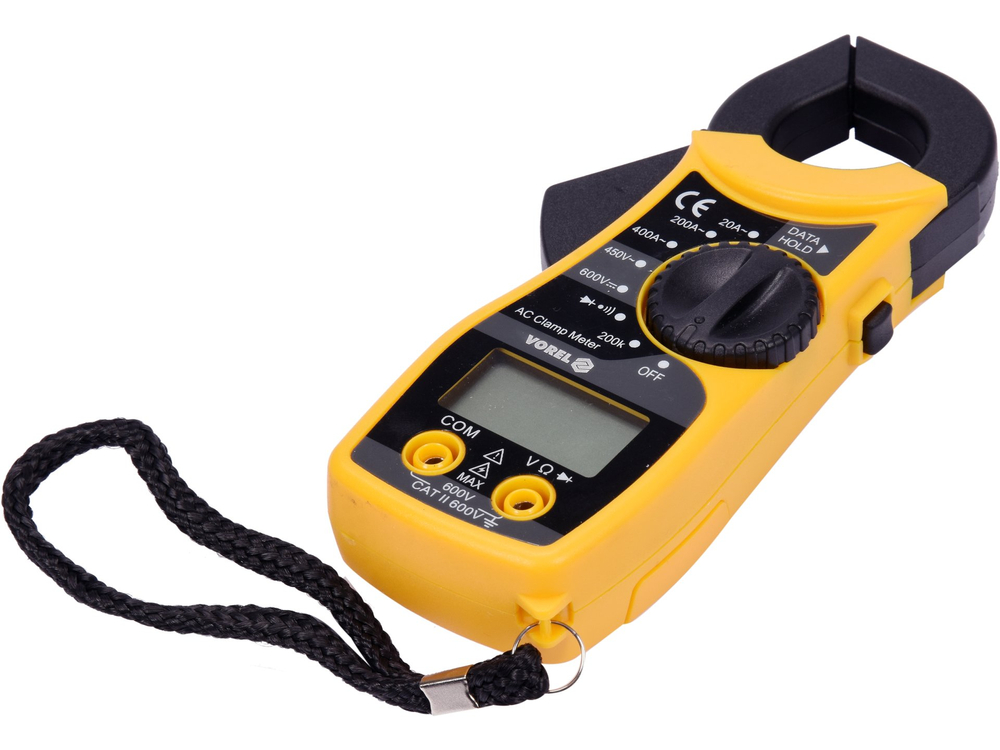

Univerzálny kliešťový merač VOREL 81801 umožňuje vykonávať základné elektrické merania. Pri niektorých meraných veličinách si merač môže sám zvoliť rozsah v závislosti od výsledku merania. Merač je vybavený meracími kliešťami, ktoré umožňujú merať striedavý prúd v jednom vodiči indukčnou metódou bez toho, aby bolo potrebné rozpojiť obvod alebo ho odpojiť od zdroja napájania. Táto metóda umožňuje merať aj oveľa vyššie prúdy ako bežné elektromery.

Základné merania:

• Meranie striedavého napätia: 0-450 V
• Meranie jednosmerného napätia: 0-600 V
• meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-400 A
• meranie odporu: R 0-200 kΩ
• test diód:_IF 1 mA,_UR 1 V
• test spojitosti obvodu: 0-100 Ω

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého prúdu. Výpočet pre výsledok merania: 30 A

• Presnosť merania meracieho prístroja 81801 pre tento rozsah je : ±(2,5 % + 10), rozlíšenie 0,1 A
• Výpočet vzorca chyby merania: (výsledok merania x 2,5 %) + 10 x rozlíšenie
• výpočet: (30 x 2,5 %) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Výsledok vrátane chyby merania pre indikáciu 30 A = 30 ± 1,75 A*

• Výsledok vrátane chyby merania pre indikáciu merania striedavého napätia: 235 V = 235 ± 5,82 V*
• výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 3,144 V

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v návode na obsluhu.

*Merací prístroj 81801 nemá funkciu merania skutočnej efektívnej hodnoty, preto je uvedený výsledok vecne správny len pre skutočnú sínusoidu.

Zabudované funkcie:

• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s manuálnym nastavením rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji

Dodatočné informácie: V prípade, že je nameraná hodnota nižšia ako 1,5 %, je možné použiť funkciu na meranie hodnoty:

• LCD displej, maximálny zobrazený výsledok: 1999
• automatické prepnutie z testu diód na test spojitosti pri odpore obvodu pod 100 Ω (nie je možné nastaviť merač len na test diód)
• zvukový signál pri skúške spojitosti pri odpore pod 30 Ω
• svorky otvorené do 25 mm a umožňujú meranie jedného vodiča s priemerom do 19 mm
• konštrukcia s ochranou proti preťaženiu

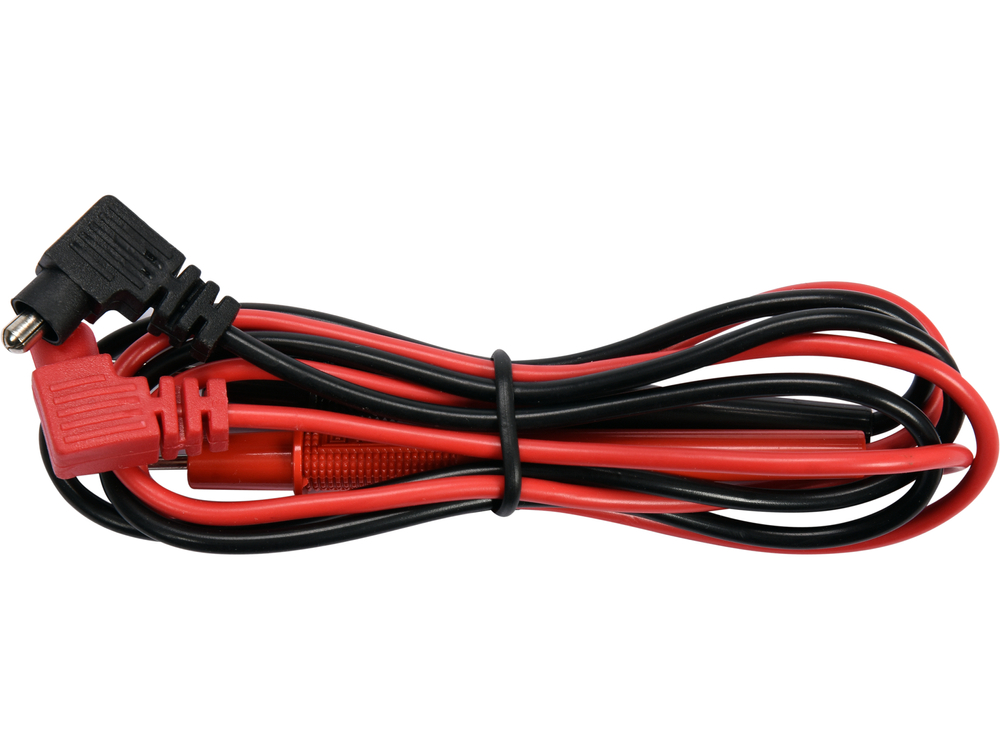

• meracie sondy sú súčasťou dodávky
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie

Pozor!

Meranie prúdu pomocou kliešťových meračov sa vykonáva len na jednom vodiči, na jednom vodiči. Pripevnenie klieští na viacvodičový kábel bez izolácie jediného vodiča ukáže nesprávny výsledok alebo nulový prietok prúdu.
