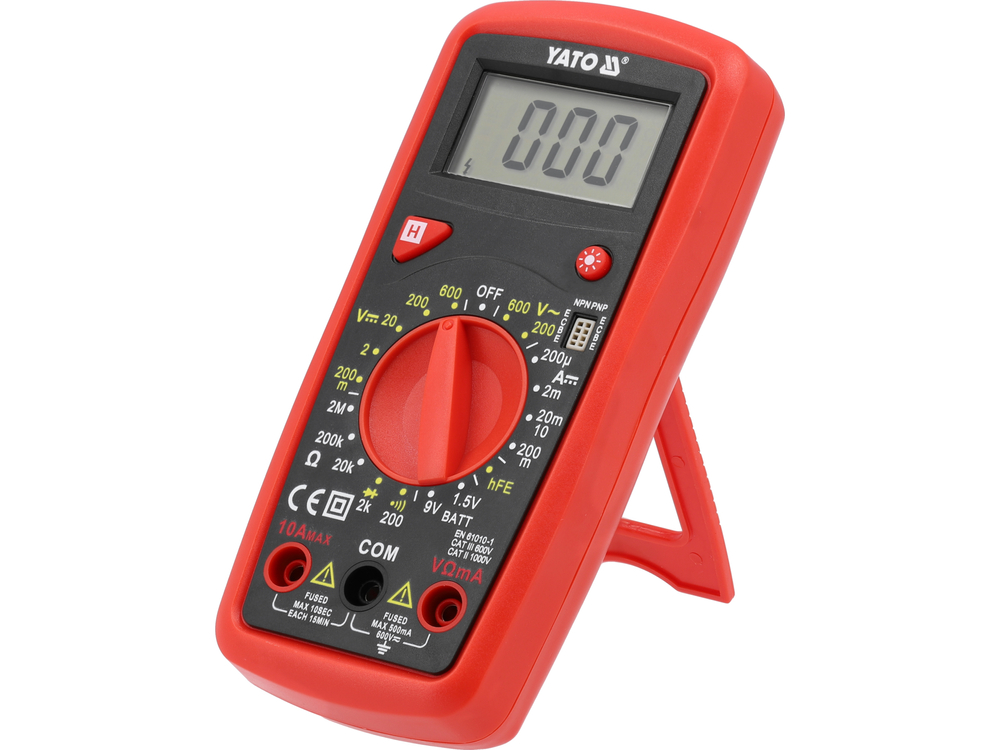

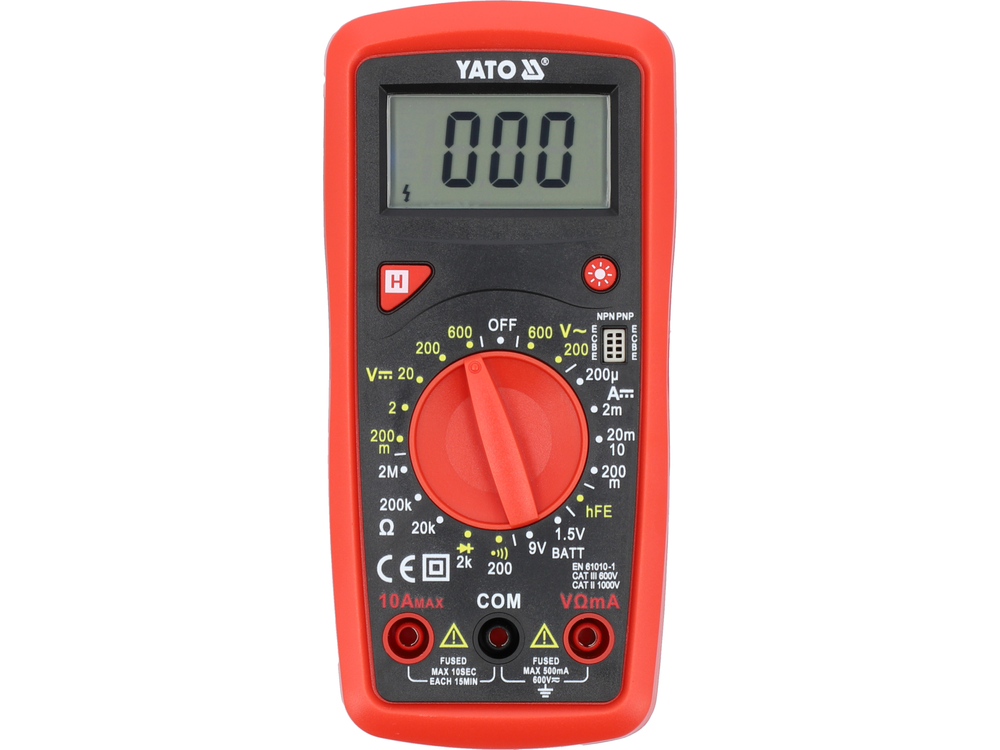

Univerzálny merač YT-73081 s manuálnym rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania. Ďalšou a užitočnou možnosťou je test 1,5 V a 9 V batérie, pomocou ktorého môžeme skontrolovať napätie batérie pri zaťažení, čo pomôže posúdiť jej stav a vylúčiť alebo potvrdiť potrebu výmeny.

Základné merania:

• Meranie striedavého napätia: 0-600 V
• Meranie jednosmerného napätia: DC 0-600 V
• Meranie jednosmerného prúdu: DC 0-10 A
• meranie odporu: 0-2 MΩ
• test diód:_IF 1 mA,_UR 2,4 V
• test spojitosti obvodu: 0-100 Ω

Ďalšie merania:

• hFe test tranzistora: 0-1000, zabudovaná meracia zásuvka
• test 1,5 V batérie so záťažovým odporom cca 3 kΩ
• Test 9 V batérie so záťažovým odporom cca 900 Ω

Presnosť merania

Príklad určenia presnosti merania striedavého napätia. Výpočet pre výsledok merania: 235 V

• Presnosť merania meracieho prístroja YT-73081 pre tento rozsah je: ±(2 % + 10), rozlíšenie 1 V
• vzorec pre výpočet chyby merania: (výsledok merania x 2 %) + 10 x rozlíšenie
• výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 14,7 V*

• Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,146 V

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v návode na obsluhu.

*Merací prístroj YT-73081 nemá funkciu merania skutočnej efektívnej hodnoty, takže uvedený výsledok je skutočná efektívna hodnota striedavého napätia len pre správny sínusový priebeh.

Zabudované funkcie:

• Test 1,5 V a 9 V batérie - merač počas testu odoberá z batérie malé množstvo prúdu, takže získame 100 % informácií, ktoré potrebujeme na posúdenie, či bude zdroj schopný napájať naše zariadenie. Pre získanie úplných informácií je dobré najprv zmerať jednosmerné napätie a potom porovnať výsledok s hodnotou z testu batérie. Príliš vysoký pokles alebo nízke napätie je jasným signálom, že zdroj je potrebné vymeniť
• DATA HOLD [H] - uchováva aktuálne nameranú hodnotu na displeji

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 1999
• podsvietenie displeja
• akustický signál pri skúške spojitosti pre odpory pod 30 Ω

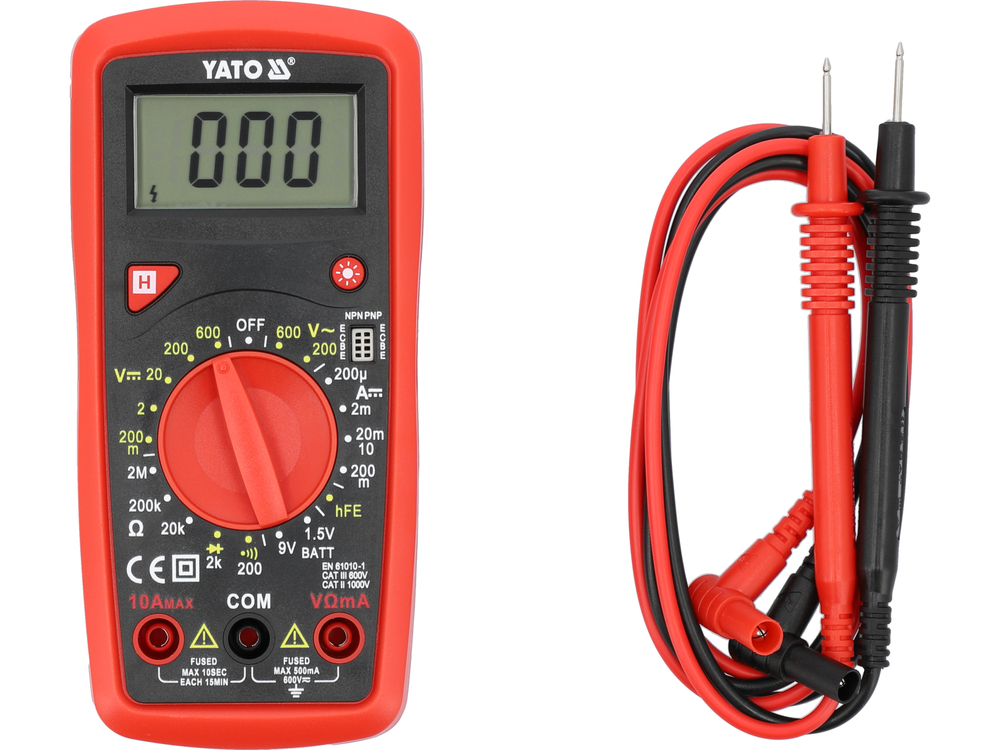

• meracie sondy sú súčasťou dodávky
• konštrukcia s ochranou proti preťaženiu pri meraní malých prúdov, bez poistky pri meraní prúdu do 10 A

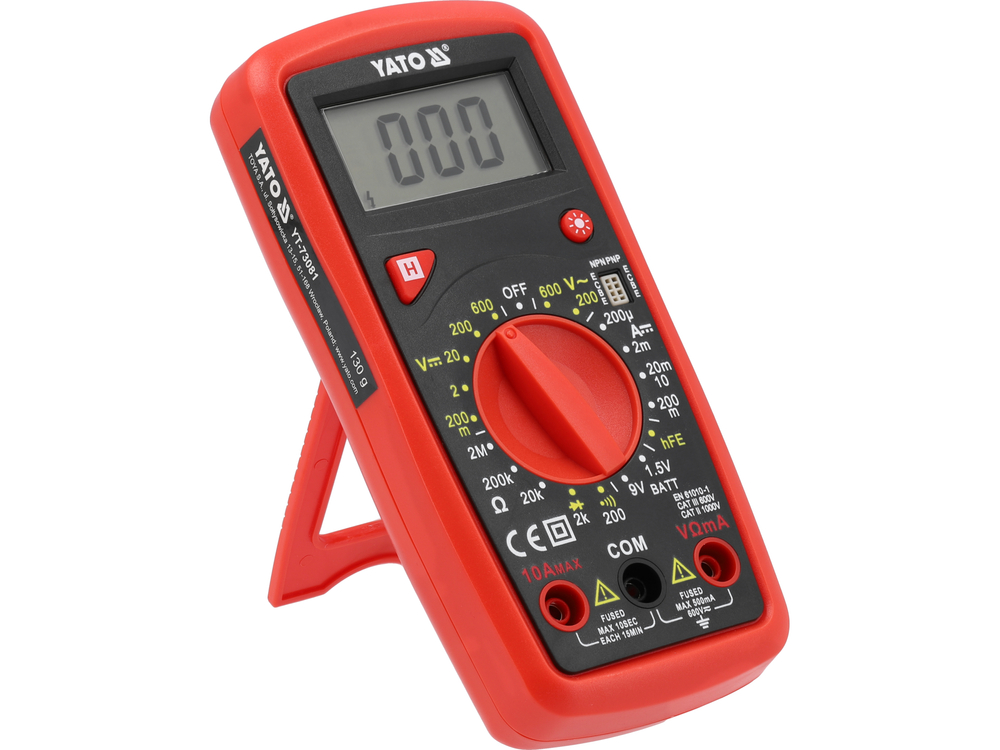

• ABS puzdro + tzv. holster, t. j. gumový kryt chrániaci merací prístroj pred mechanickým poškodením
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie

Pozor!

V prípade merania neznámych hodnôt meracím prístrojom s manuálnou zmenou rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja.
