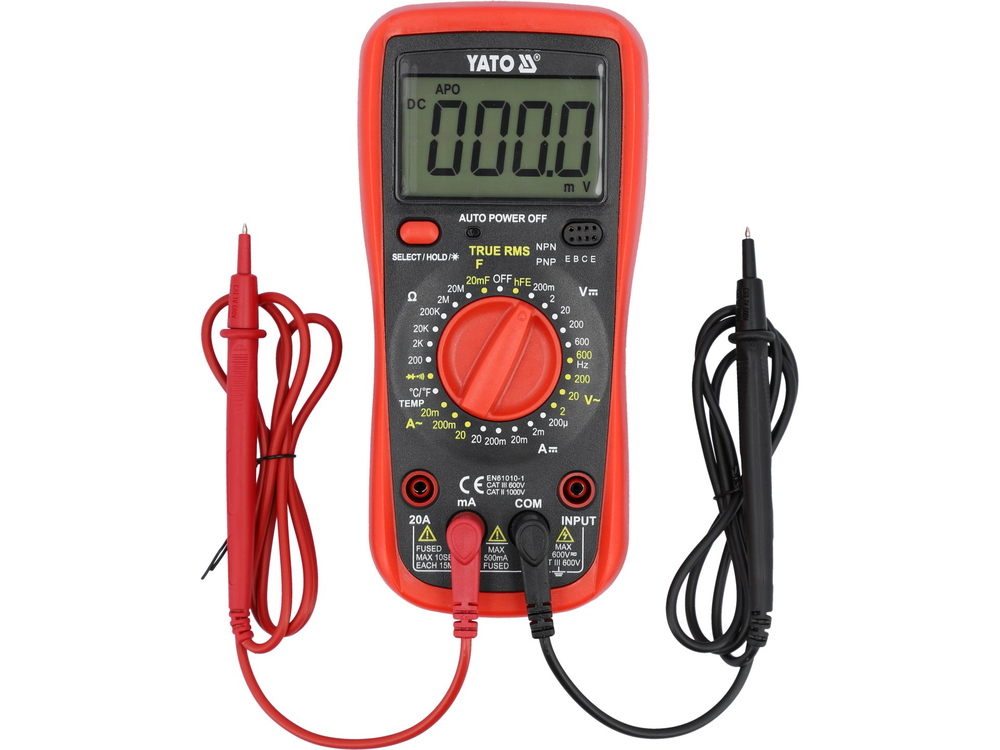

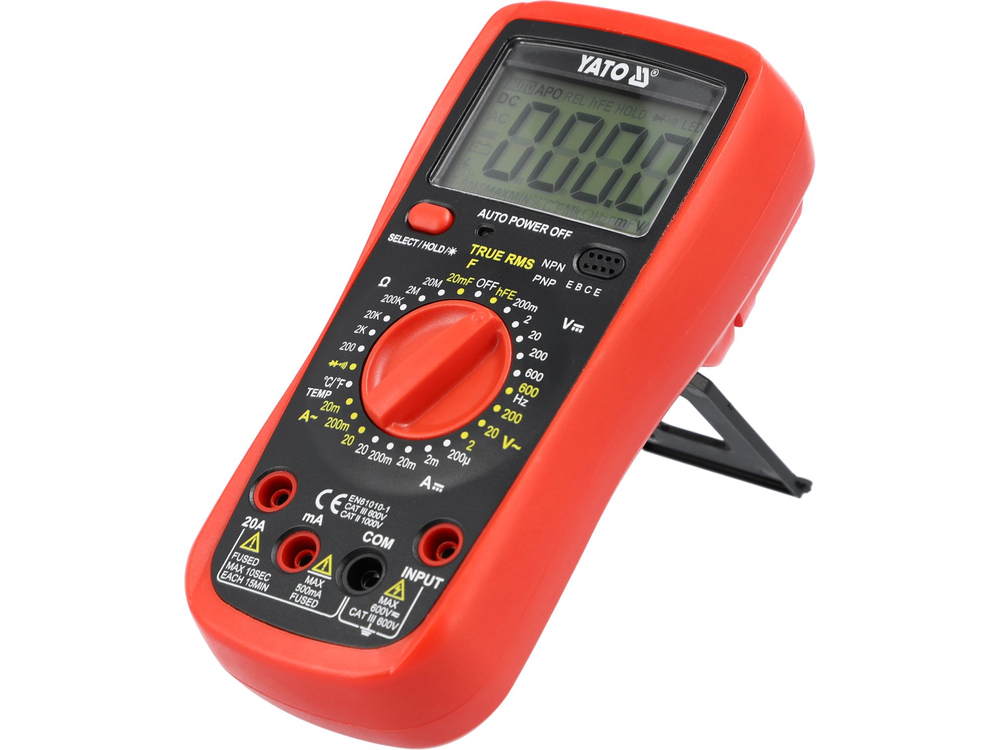

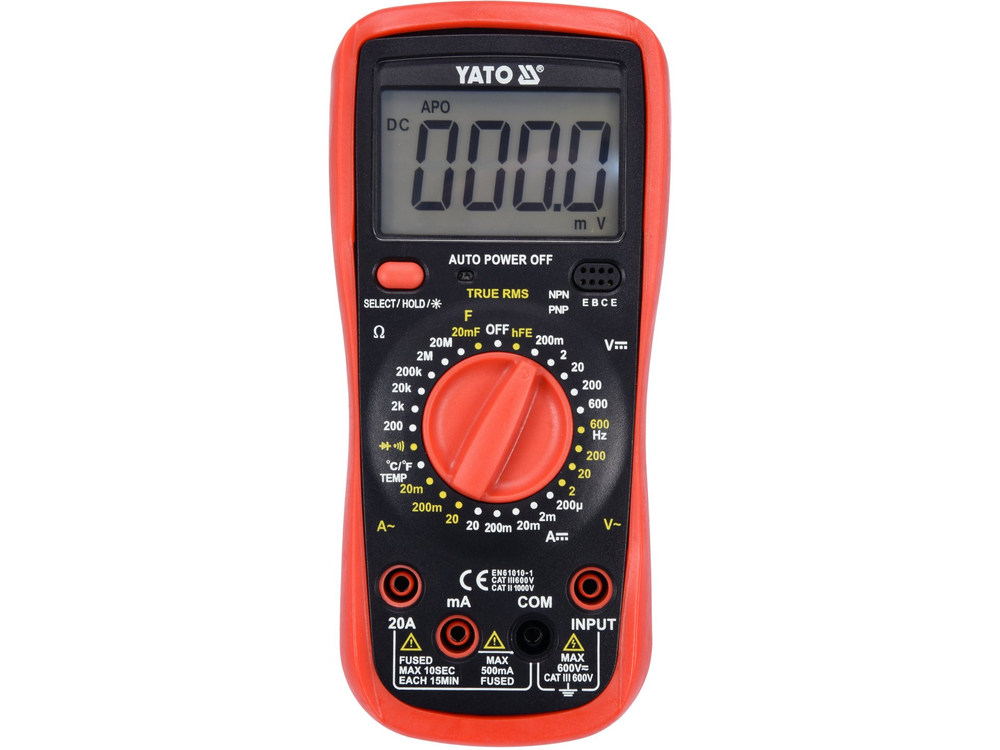

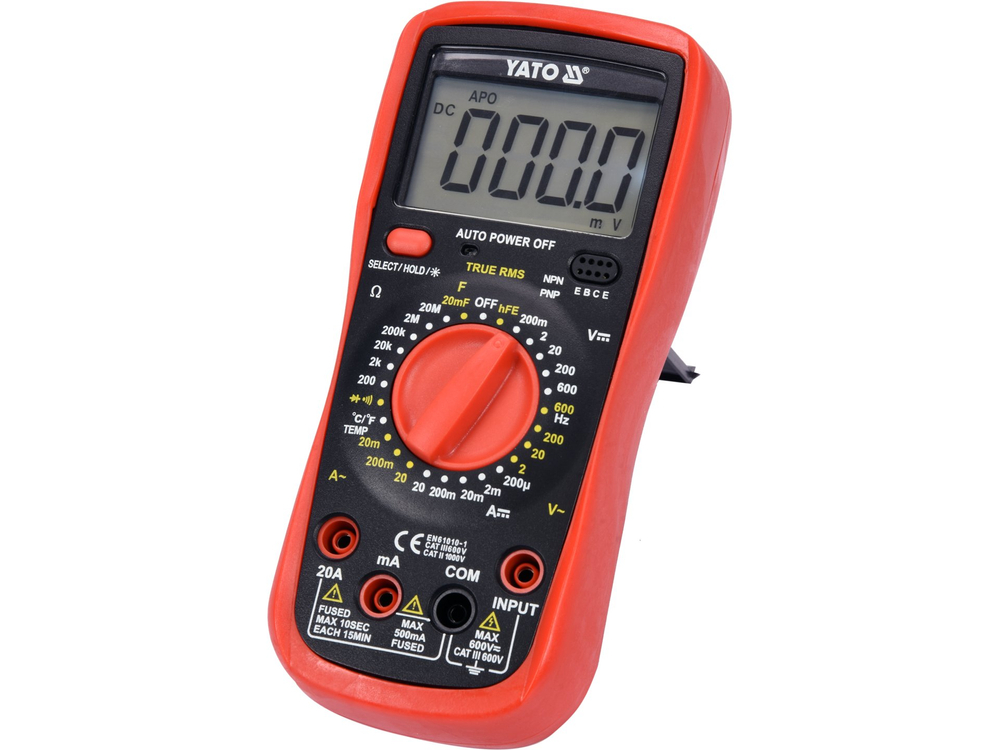

Viacúčelový merací prístroj YT-73083 s funkciou TRUE RMS a manuálnym rozsahom pre každé meranie umožňuje vykonávať základné a pokročilé elektrické merania. Meranie striedavého a jednosmerného prúdu až do 20 ampérov odlišuje multimeter od iných zariadení a vďaka veľkému displeju s modrým podsvietením bude výsledok viditeľný aj za sťažených svetelných podmienok.

Základné merania:

• Meranie striedavého napätia: STRIEDAVÉ NAPÄTIE 0-600 V, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného napätia: 0-600 V, JEDNOSMERNÉ NAPÄTIE: 0-600 V, JEDNOSMERNÉ NAPÄTIE: 0-600 V.
• meranie striedavého prúdu: STRIEDAVÝ PRÚD: 0-20 A, TRUE RMS
• Meranie jednosmerného prúdu: 0-20 A, JEDNOSMERNÝ PRÚD
• meranie odporu: 0-20 MΩ
• test diód:_IF 1 mA,_UR 3,3 V
• test spojitosti obvodu: 0-100 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-20 mF
• meranie frekvencie prúdu v domácich inštaláciách 230 a 400 V: 50-60 Hz
• meranie teploty: -40 až 1000 °C
• test hFe tranzistorov: 0-1000, integrovaná meracia zásuvka

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého napätia. Výpočet pre výsledok merania: 235 V

• Presnosť merania meracieho prístroja YT-73083 pre tento rozsah je : ±(1,2 % + 8), rozlíšenie 0,1 V
• Výpočet vzorca chyby merania: (výsledok merania x 1,2 %) + 8 x rozlíšenie
• výpočet: (235 x 1,2 %) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V

Skutočný výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 3,62 V

• Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12 V = 12 ± 0,126 V
• Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• SELECT - zmena režimu merania, napr. zmena z testu diód na test spojitosti obvodu, pri nastavení gombíka na meranie striedavého napätia 600 V zmena na meranie frekvencie v domácich inštaláciách
• DATA HOLD - zachovanie aktuálne nameranej hodnoty na displeji

Ďalšie informácie

• LCD displej, maximálny zobrazený výsledok: 1999
• podsvietenie displeja
• zvukový signál pri skúške spojitosti obvodu pre odpor pod 50 Ω
• možnosť samostatného zapnutia testov diód a spojitosti

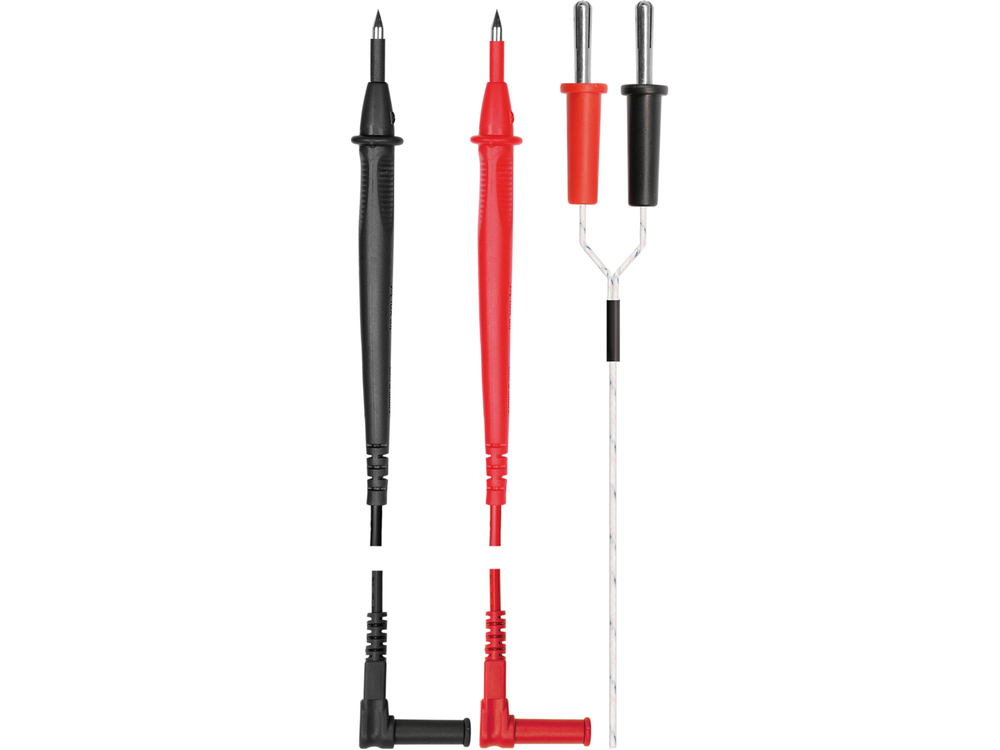

• meracie sondy a teplotná sonda sú súčasťou dodávky
• konštrukcia s ochranou proti preťaženiu
• kryt z ABS plastu + tzv. puzdro, t. j. gumový kryt chrániaci merací prístroj pred mechanickým poškodením
• automatické vypnutie po 15 minútach
• indikátor slabej batérie
• napájanie: 9 V batéria (6F22)

Pozor!

V prípade merania neznámych hodnôt meračom s manuálnou zmenou rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja.
