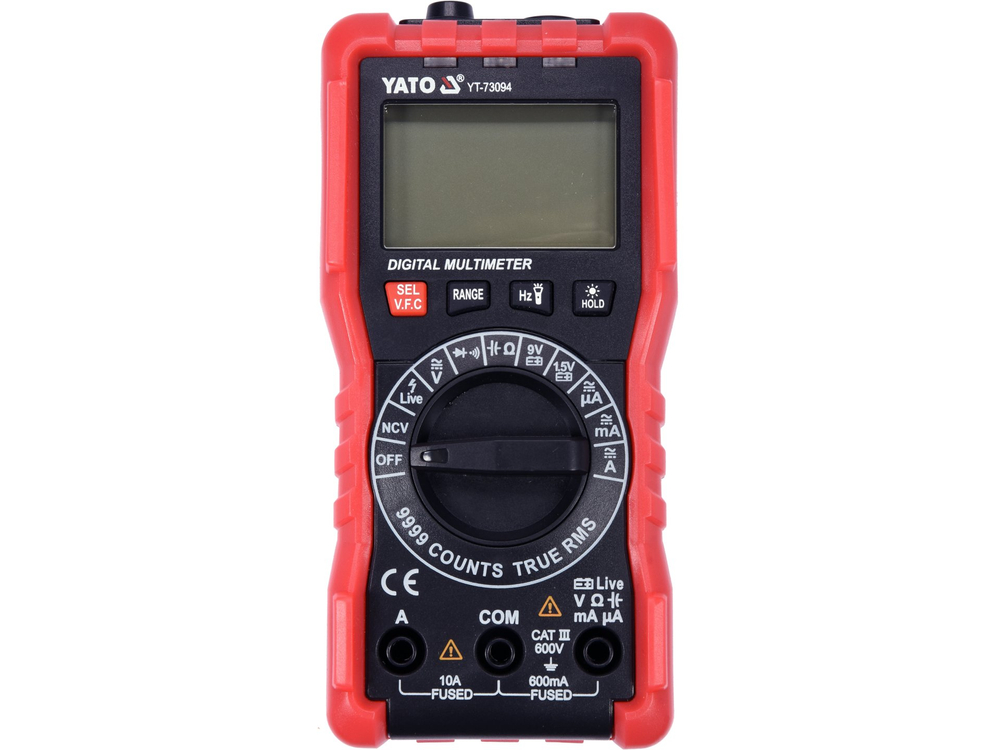

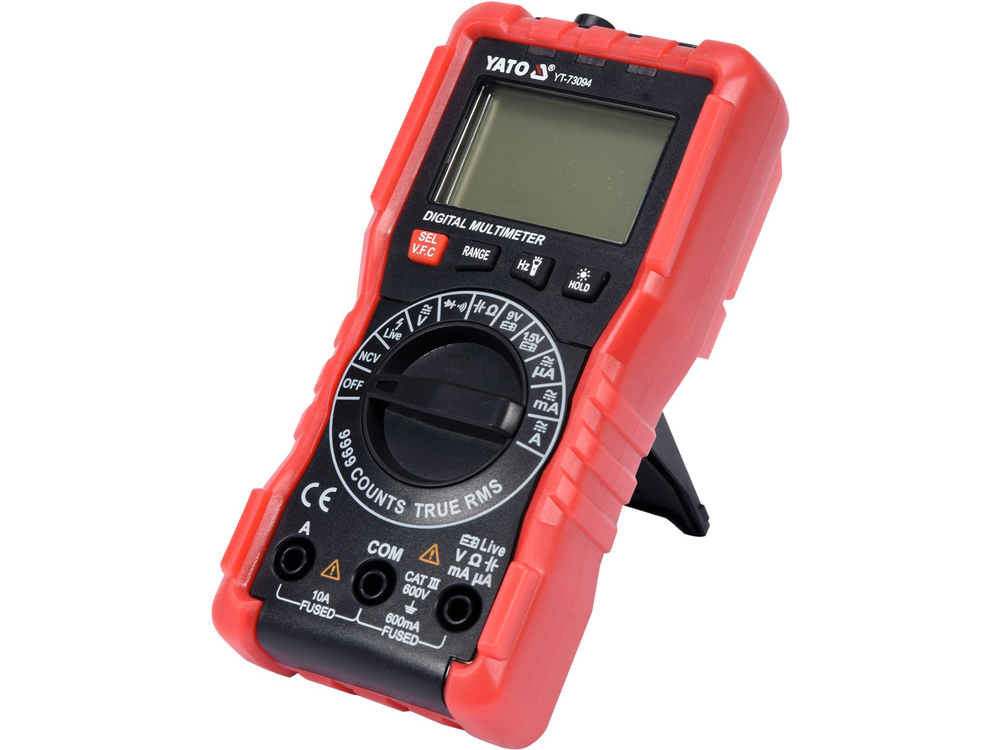

Univerzálny merací prístroj YT-73094 s funkciou TRUE RMS a automatickým rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania. Ďalšou a užitočnou možnosťou je možnosť bezkontaktnej detekcie striedavého napätia, ako aj detekcie fázového vodiča cez izoláciu. Pomocou testu 1,5 V a 9 V batérie môžeme skontrolovať napätie batérie pri zaťažení, to pomôže posúdiť jej stav a vylúčiť alebo potvrdiť potrebu výmeny.

Základné merania:

• Meranie striedavého napätia: STRIEDAVÉ NAPÄTIE 0-600 V, SKUTOČNÁ EFEKTÍVNA HODNOTA + STRIEDAVÉ NAPÄTIE
• Meranie jednosmerného napätia: DC 0-600 V
• Meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-10 A, SKUTOČNÁ EFEKTÍVNA HODNOTA + V.F.C.
• Meranie jednosmerného prúdu: DC 0-10 A
• meranie odporu: 0-9,999 MΩ
• test diód:_IF 1 mA,_UR 3,3 V
• test spojitosti obvodu: 0-30 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-99,99 mF
• meranie frekvencie: 0-60 khz
• bezkontaktná detekcia striedavého napätia: NCV
• test 1,5 V batérie so záťažovým odporom približne 30 Ω
• test 9 V batérie so záťažovým odporom približne 300 Ω

Presnosť merania:

Príklad určenia presnosti merania striedavého napätia. Výpočet výsledku merania: 235 V

• Presnosť merania meracieho prístroja YT-73094 pre tento rozsah je : ±(1,2 % + 3), rozlíšenie 0,1 V
• Výpočet vzorca chyby merania: (výsledok merania x 1,2 %) + 3 x rozlíšenie
• výpočet: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Skutočný výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 3,12 V

• Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12 V = 12 ± 0,114 V
• Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Merač zisťuje prítomnosť napätia v izolovanom vodiči a môže tiež indikovať fázový vodič
• V.F.C. - dolnopriepustný filter. Táto funkcia má svoje využitie napríklad pri meraní výstupného napätia regulátora elektromotora, ktorý využíva zmeny frekvencie a napätia na riadenie otáčok motora (VFD regulátory). Keď je funkcia aktivovaná, merač odfiltruje vysokofrekvenčné rušenie napríklad zo signálu PWM a ponechá len nízku frekvenciu. Týmto spôsobom filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu tečúceho do motora
• Test 1,5 a 9 V batérie - merač počas testu odoberá z batérie malé množstvo prúdu, čo nám poskytuje 100 % informácií potrebných na posúdenie, či daný zdroj energie bude schopný napájať naše zariadenie. Pre úplnú informáciu je dobré najprv zmerať jednosmerné napätie a potom porovnať výsledok s hodnotou z testu batérie. Príliš vysoký pokles alebo nízke napätie je jasným signálom, že zdroj napájania je potrebné vymeniť.
• AUTO - automatické nastavenie rozsahu merania. V prípade merania neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok známej hodnoty, napr. série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
• SEL - zmena režimu merania, napr. zo striedavého na jednosmerné meranie napätia
• DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji

Ďalšie informácie

• LCD displej, maximálny zobrazený výsledok: 9999
• podsvietenie displeja a funkcia baterky
• zvukový signál pri skúške spojitosti pri odpore pod 30 Ω
• automatické prepínanie z testu diód na test spojitosti pri odpore pod 50 Ω (nie je možné nastaviť merač len na test diód)
• meracie sondy sú súčasťou dodávky
• konštrukcia s ochranou proti preťaženiu
• ABS kryt + tzv. puzdro, t. j. gumový kryt chrániaci merač pred mechanickým poškodením
• automatické vypnutie merača
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie
