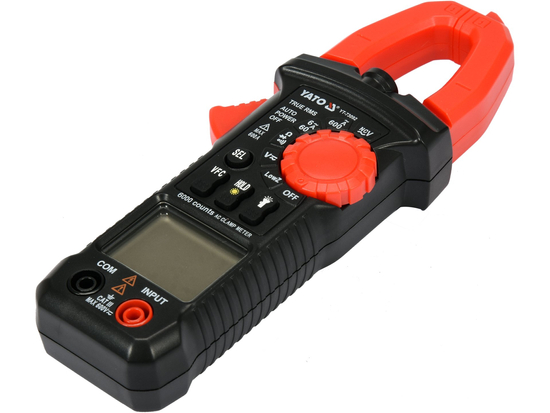

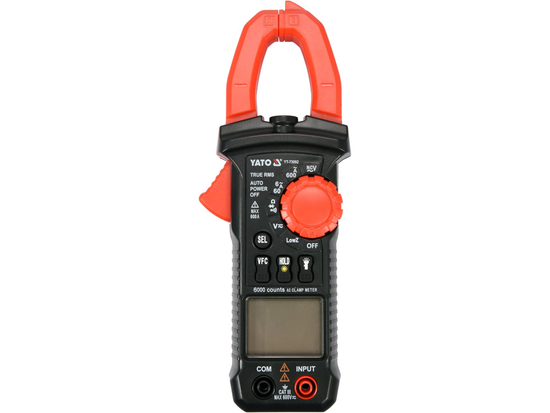

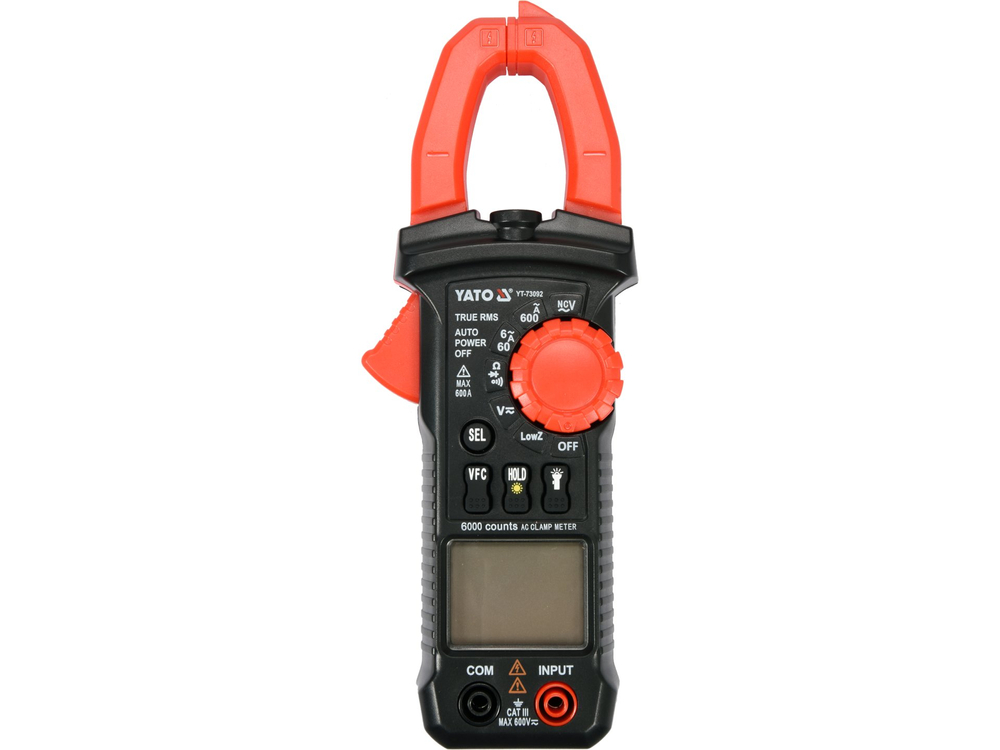

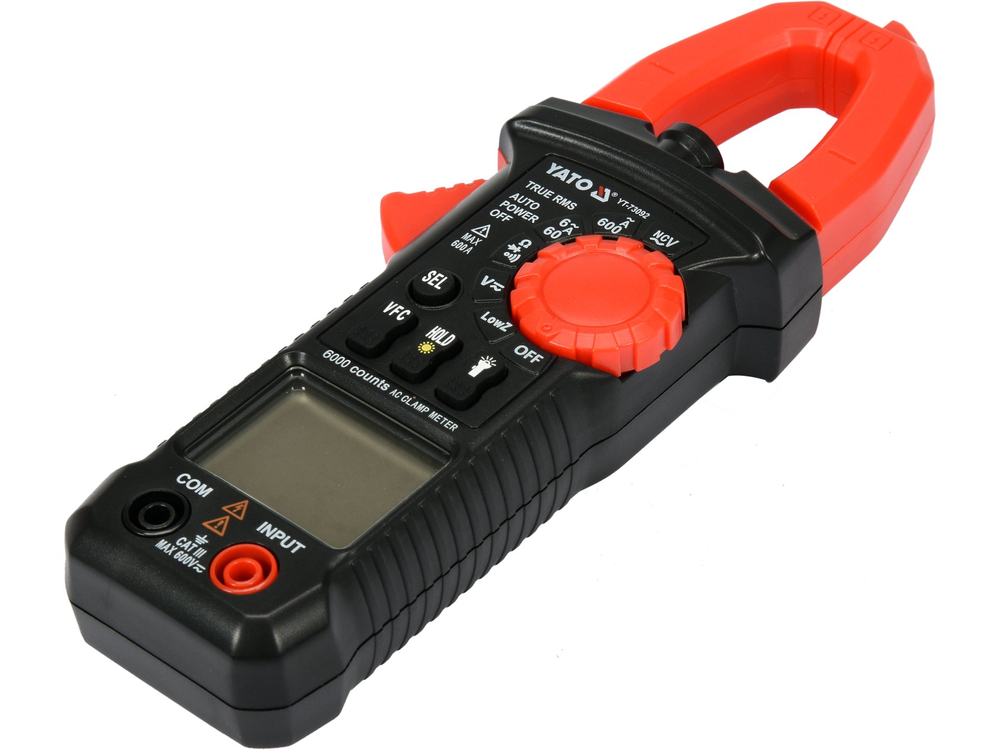

Univerzálny kliešťový merací prístroj YT-73092 s automatickým rozsahom pre väčšinu indikácií umožňuje vykonávať základné a pokročilé elektrické merania. Merač je vybavený kliešťami, ktoré umožňujú meranie striedavého prúdu v jednom vodiči pomocou indukčnej metódy. Meranie prebieha bez rozpojenia obvodu alebo odpojenia od zdroja napájania a umožňuje merať oveľa väčší prúd ako pri bežných elektromeroch.

Základné merania:

• Meranie striedavého napätia: STRIEDAVÉ NAPÄTIE 0-600 V, SKUTOČNÁ EFEKTÍVNA HODNOTA + STRIEDAVÉ NAPÄTIE + lowZ
• Meranie jednosmerného napätia: 0-600 V, LowZ
• meranie striedavého prúdu: A.C. 0-600 A, TRUE RMS + V.F.C.
• meranie odporu: 0-60 MΩ
• test diód:_IF 1 mA,_UR 2,3 V
• test spojitosti obvodu: 0-120 Ω

Ďalšie merania:

• Meranie striedavého napätia v režime nízkej impedancie: 0-600 V
• Meranie jednosmerného napätia v režime nízkej impedancie: 0-600 V
• bezkontaktná detekcia striedavého napätia: NCV

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého prúdu. Výpočet pre výsledok merania: 30 A

• Presnosť merania meracieho prístroja YT-73092 pre tento rozsah je : ±(2,5 %+10), rozlíšenie 0,01 A
• výpočet vzorca chyby merania: (výsledok merania x 2,5 %) + 10 x rozlíšenie
• výpočet: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Skutočný výsledok vrátane chyby merania pre indikáciu 30 A = 30 ± 0,85 A

• výsledok vrátane chyby merania pre indikáciu striedavého napätia: 235 V = 235 ± 3,3 V
• výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,116 V

Tabuľku s rozlíšením a presnosťou pre príslušné meranie nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Merač zisťuje prítomnosť napätia v izolovanom vodiči a môže tiež indikovať fázový vodič
• LowZ - meranie striedavého a jednosmerného napätia v režime nízkej impedancie. Jav, ktorý sa bežne označuje ako duchovité napätie, môže sťažovať diagnostiku napájacích sietí napríklad v priemyselných budovách. Tento jav je spôsobený napätím, ktoré sa objavuje na nepripojenom kábli, v ktorom sa indukovalo napätie z kábla pripojeného k sieti, ktorý prechádza tým istým kanálom. Funkcia LowZ zníži impedanciu meracích zásuviek merača 10-krát v porovnaní so štandardným režimom merania, potom merač pri vzorkovaní napätia odoberá mierne vyšší prúd, a tým vybíja náboj nahromadený v kábli. Výsledkom je meranie napätia bez duchov napätia.
• V.F.C. - dolnopriepustný filter. Táto funkcia sa používa napríklad pri meraní výstupného napätia regulátora elektromotora, ktorý využíva na riadenie otáčok motora zmeny frekvencie a napätia (regulátory VFD). Keď je funkcia aktivovaná, merač odfiltruje vysokofrekvenčné rušenie napríklad zo signálu PWM a ponechá len nízku frekvenciu. Týmto spôsobom filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu tečúceho do motora
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• SEL - mení režim merania, napr. z merania striedavého napätia na meranie jednosmerného napätia, prepnutie z testu diód na test spojitosti obvodu alebo meranie odporu
• HOLD - ponechanie aktuálne nameranej hodnoty na displeji

Ďalšie informácie

• LCD displej, maximálny zobrazený výsledok: 5999
• podsvietenie obrazovky
• osvetlenie meracieho poľa svoriek
• zvukový signál pri skúške spojitosti pre odpory pod 60 Ω
• možnosť samostatného zapnutia testov diód a kontinuity
• svorky otvorené do 26 mm a umožňujú meranie jedného vodiča s maximálnym priemerom do 18 mm

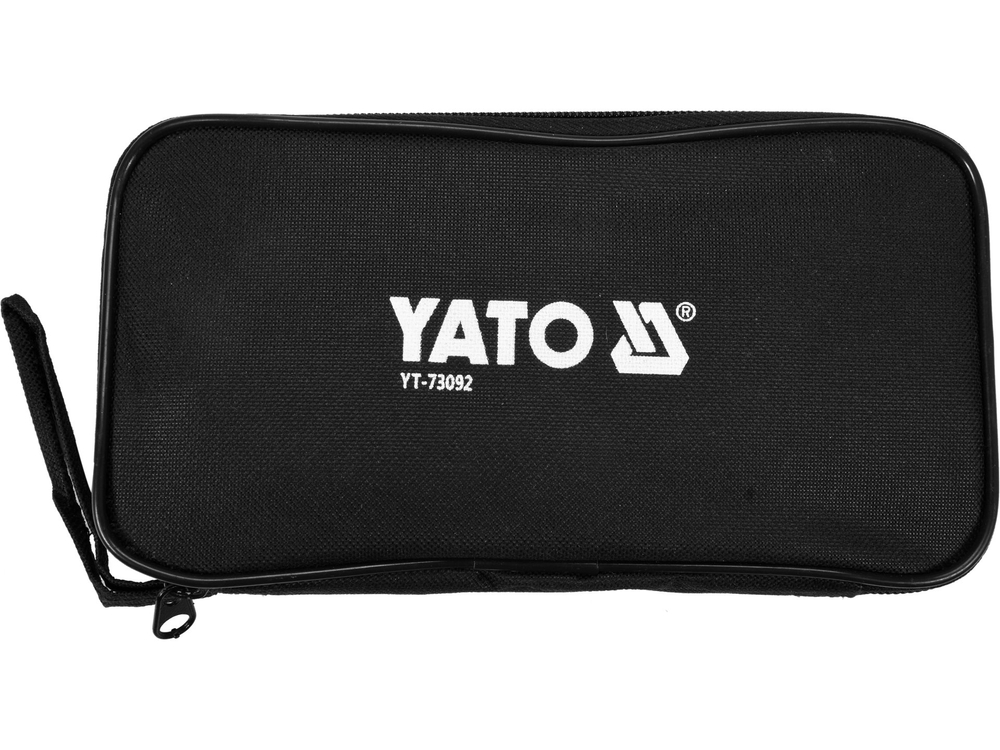

• testovacie sondy a puzdro sú súčasťou dodávky
• konštrukcia s ochranou proti preťaženiu
• automatické vypnutie merača po 15 minútach nečinnosti
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie

Pozor!

Meranie prúdu pomocou kliešťových meračov sa vykonáva len na jednom vodiči, jednom kábli. Pripevnenie klieští na kábel s viacerými vodičmi bez izolácie jediného vodiča ukáže nesprávny výsledok alebo nulový prietok prúdu.
