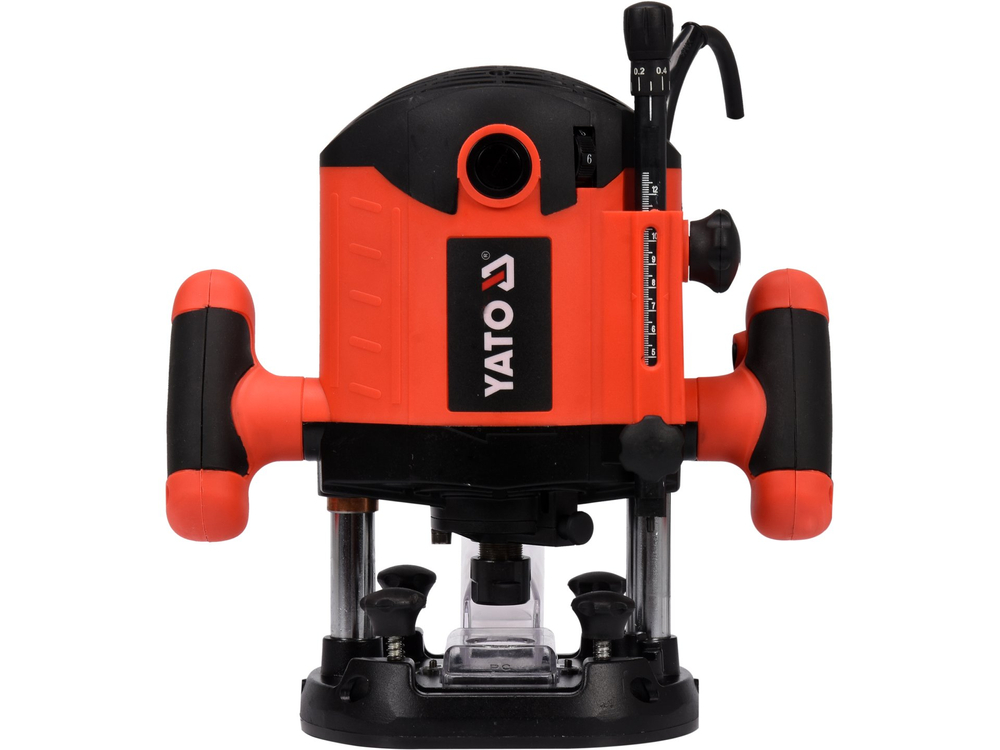

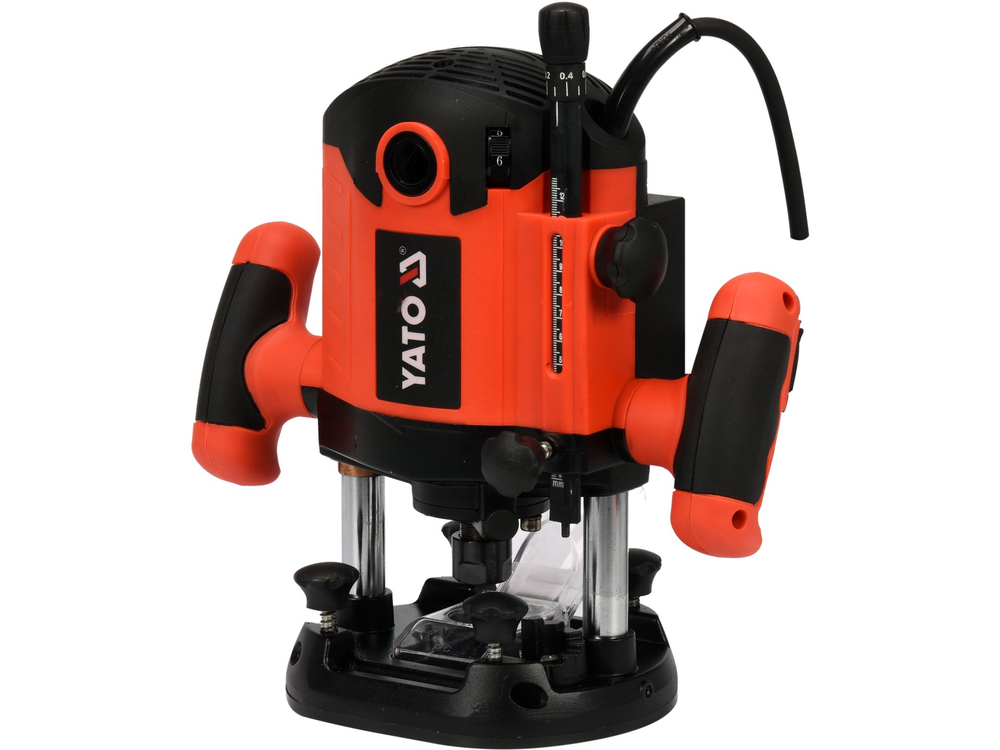

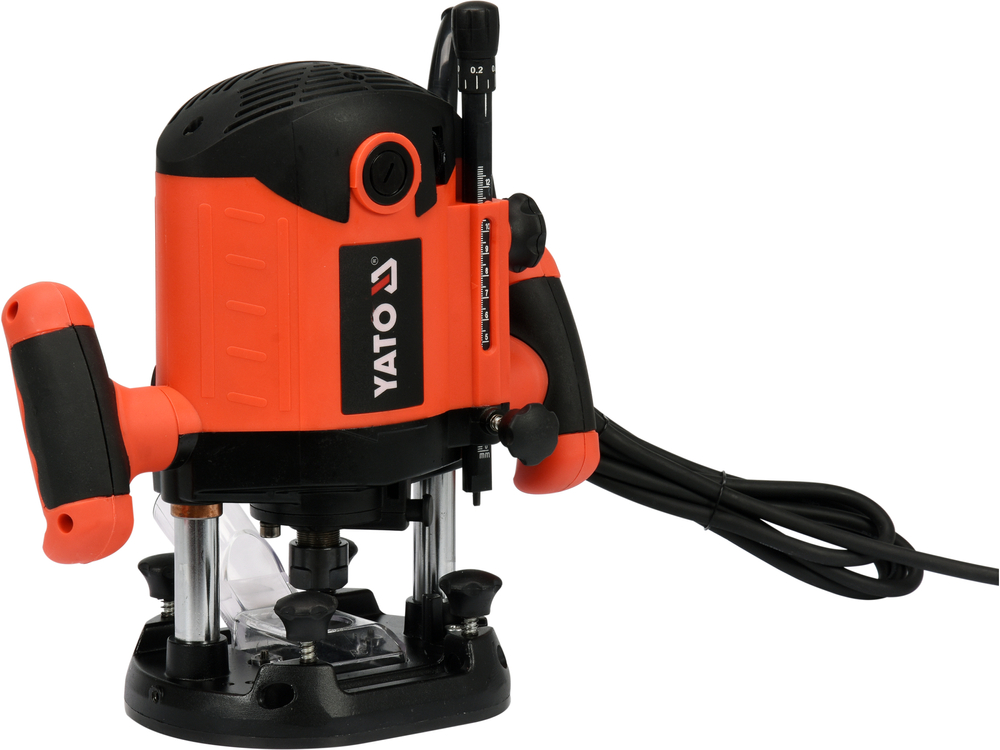

Silná a odolná fréza určená na tvarovanie hrán, frézovanie drážok a tesárske spoje. Vyznačuje sa vysokou precíznosťou spracovania, ako sa vyžaduje v stolárskom priemysle, a pohodlnou rukoväťou, ktorá umožňuje nastaviť otáčanie palcom bez straty kontroly nad nástrojom. Fréza je vybavená vodidlami, ktoré uľahčujú frézovanie v priamke aj v oblúku.

Určenie

Nástroj sa používa na opracovanie dreva s frézou vedenou od hornej časti materiálu po jeho povrchu. Je vhodný aj na opracovanie materiálov na báze dreva, ako sú MDF, drevotrieskové dosky, preglejky atď.

Odsávanie prachu

Ako zariadenie na odsávanie prachu sa môže použiť priemyselný vysávač.

Adaptér na inštaláciu odsávania prachu sa skladá z dvoch komponentov:

• priehľadná prípojka na inštaláciu odsávania prachu
• kovovej montážnej dosky

vodiaceho prvku pre paralelné vedenie

Vodidlo uľahčuje frézovanie rovných hrán alebo falcov. Skladá sa z dorazovej dosky a dvoch tyčí.

Vodidlo pre kruhové frézovanie

Kruhové vedenie uľahčuje frézovanie kružníc a oblúkov. Vodidlo sa skladá z jednej tyče a svorky s ihlou.

Zdvih frézovacej jednotky

Zdvih frézovacej jednotky sa používa na nastavenie hĺbky frézovania. Hodnota nastavenia je viditeľná v okne krytu.

Číselník mikrometra

Hĺbkomer má aj mikrometrický ovládač, ktorý umožňuje presné nastavenie hĺbky frézovania pomocou ďalšej tyče, ktorá vystupuje z hĺbkomera. Otáčanie gombíka je odstupňované v milimetroch pre dĺžku predĺženia tyče.

Nastavenie rýchlosti

Frézka umožňuje plynulé nastavenie otáčok v rozsahu uvedenom v tabuľke technických údajov. Otáčky sa nastavujú pomocou otočného voliča.

Čím vyššie je viditeľné číslo, tým vyššia je rýchlosť. Otáčky by sa mali zvoliť podľa typu obrábaného materiálu a priemeru frézy. Čím menší je priemer frézy a čím tvrdšie je drevo, tým vyššie otáčky možno nastaviť.

Ďalšie informácie:

• vinutie smedenou izoláciou
• paralelná vodiaca lišta, vyrobená z dokonale zladených komponentov, uľahčuje vedenie nástroja
• Presné nastavenie hĺbky rezu s aretáciou pre dokonalé pracovné výsledky
• plynulé a bezpečné nastavenie otáčok bez nutnosti spustiť ruky z bežiaceho nástroja
• Ochrana motora a obsluhy pri zaseknutí frézy v materiáli
• Prípojka na odsávanie prachu
• Maximálne otáčky 23500 ot/min na rýchlu a presnú prácu
• maximálny orezávací zdvih 55 mm
• držiak nástroja: 8, 12 mm
• 3 m gumový kábel
• na použitie s frézami, napr. YT-6801, YT-6803
