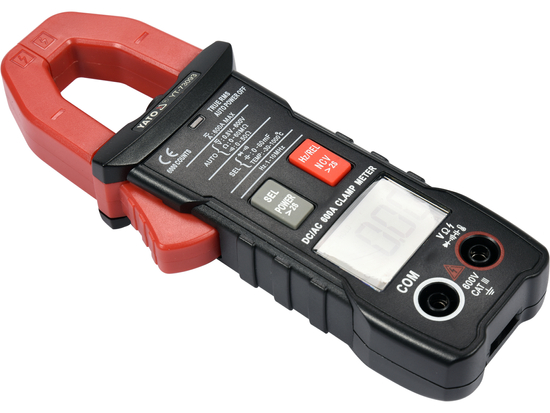

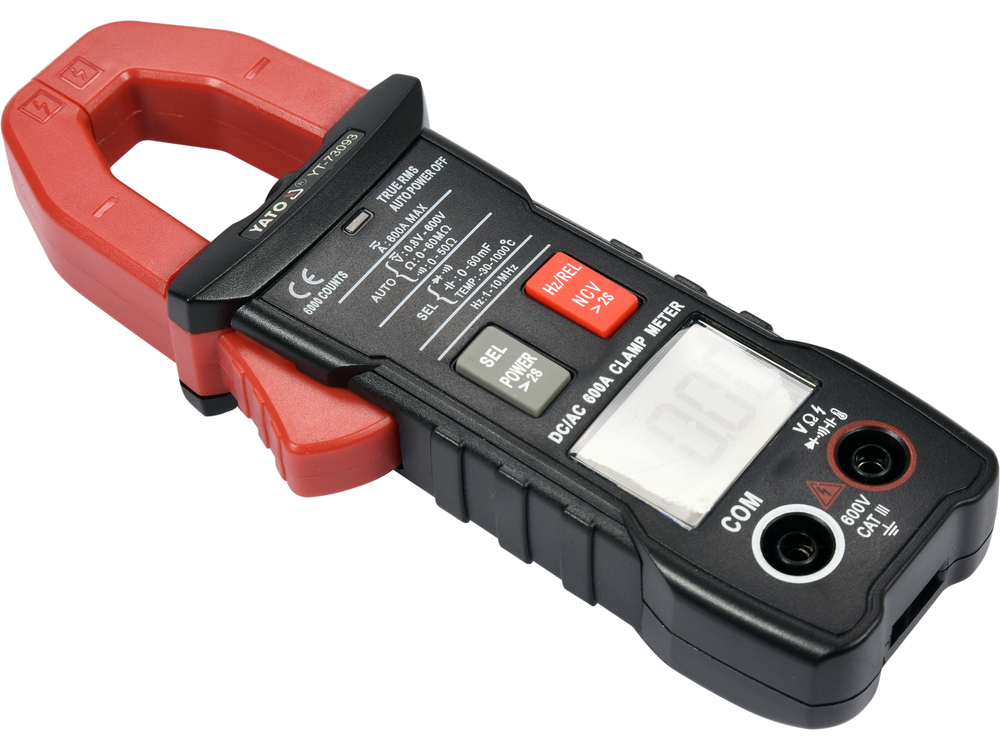

Univerzálny kliešťový merací prístroj YT-73093 s automatickým rozsahom pre každé meranie umožňuje základné a pokročilé merania elektrických veličín. Merač bol vybavený meracími kliešťami, ktoré umožňujú meranie jednosmerného a striedavého prúdu v jednom vodiči pomocou zabudovaného snímača HALL. Meranie prebieha bez nutnosti rozpojiť obvod alebo ho odpojiť od zdroja napájania a umožňuje merať oveľa vyššie prúdy ako pri bežných elektromeroch. Prívody meracích sond majú silikónovú izoláciu, ktorá je pružná a odolná voči vysokým teplotám.

Poznámka: Merače schopné merať jednosmerný prúd vrátane YT-73093 používajú Hallov snímač, ktorý meria hodnotu intenzity magnetického poľa. Magnetické pole Zeme sa vyskytuje prirodzene, v dôsledku čoho sú údaje meracieho prístroja intenzity jednosmerného prúdu nenulové. Pred každým meraním intenzity jednosmerného prúdu priblížte merač k testovanému káblu, vynulujte ho pomocou tlačidla REL, potom ho pripnite na testovaný kábel a odčítajte výsledok.

Základné merania:

• Meranie striedavého napätia: STRIEDAVÉ NAPÄTIE 0-600 V, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného napätia: 0-600 V, JEDNOSMERNÝ PRÚD
• meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-600 A, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného prúdu: jednosmerný prúd 0-600 A, skutočná efektívna hodnota JEDNOSMERNÝ PRÚD 0-600 A
• meranie odporu: 0-60 MΩ
• test diód:_IF 5 mA,_UR 3 V
• test spojitosti obvodu: 0-50 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-60 mF
• meranie frekvencie: 0-10 Mhz
• meranie teploty: -30 až 1000 °C
• bezkontaktná detekcia striedavého napätia: NCV

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého prúdu. Výpočet pre výsledok merania: 30 A

• Presnosť merania meracieho prístroja YT-73093 pre tento rozsah je : ±(2,0 %+30), rozlíšenie 0,01 A
• Výpočet vzorca chyby merania: (výsledok merania x 2 %) + 30 x rozlíšenie
• výpočet: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Skutočný výsledok vrátane chyby merania pre indikáciu 30 A = 30 ± 0,90 A.

• Výsledok vrátane chyby merania pre indikáciu merania striedavého napätia: 235 V = 235 ± 4,175 V
• Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,09 V

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Merač zisťuje prítomnosť napätia v izolovanom vodiči a môže tiež indikovať fázový vodič
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s ručným nastavením rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• DATA HOLD - zachovanie aktuálne nameranej hodnoty na displeji
• PEAK HOLD - zachovanie najvyššej nameranej hodnoty na displeji pomocou meracích sond
• INRUSH current - meranie zapínacieho prúdu pomocou meracích sond. Merač zmeria prúd do 100 ms od spustenia zariadenia

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 6000
• podsvietenie displeja a meracieho poľa svoriek
• automatické prepnutie z testu diód na test spojitosti, keď je odpor obvodu nižší ako 50 Ω (nie je možné nastaviť merač len na test diód)
• zvukový signál pri skúške spojitosti pri odpore pod 50Ω
• svorky otvorené do 25 mm a umožňujú meranie jedného vodiča s maximálnym priemerom 25 mm
• 14,5 cm dlhé sondy
• dĺžka kábla vrátane sond: 97 cm
• priemer kábla vrátane izolácie: 3,5 mm
• súčasťou sady je aj puzdro na prenášanie
• konštrukcia s ochranou proti preťaženiu
• automatické vypnutie merača po 15 minútach nečinnosti
• možnosť vypnutia režimu automatického vypnutia
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie

Pozor!

Meranie prúdu pomocou prúdových klieští sa vykonáva len na jednom vodiči, jednom kábli. Pripevnenie svoriek na viacvodičový kábel bez izolácie jedného vodiča bude vykazovať nesprávny výsledok alebo nulový prietok prúdu.
