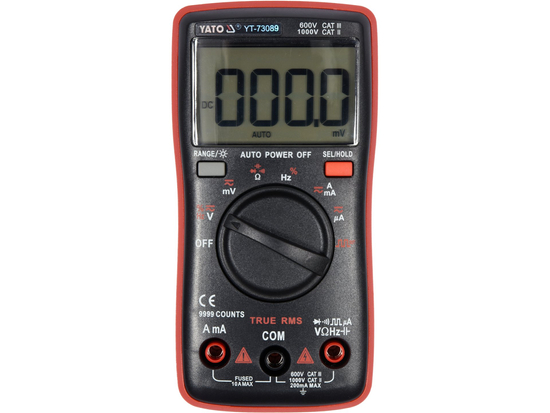

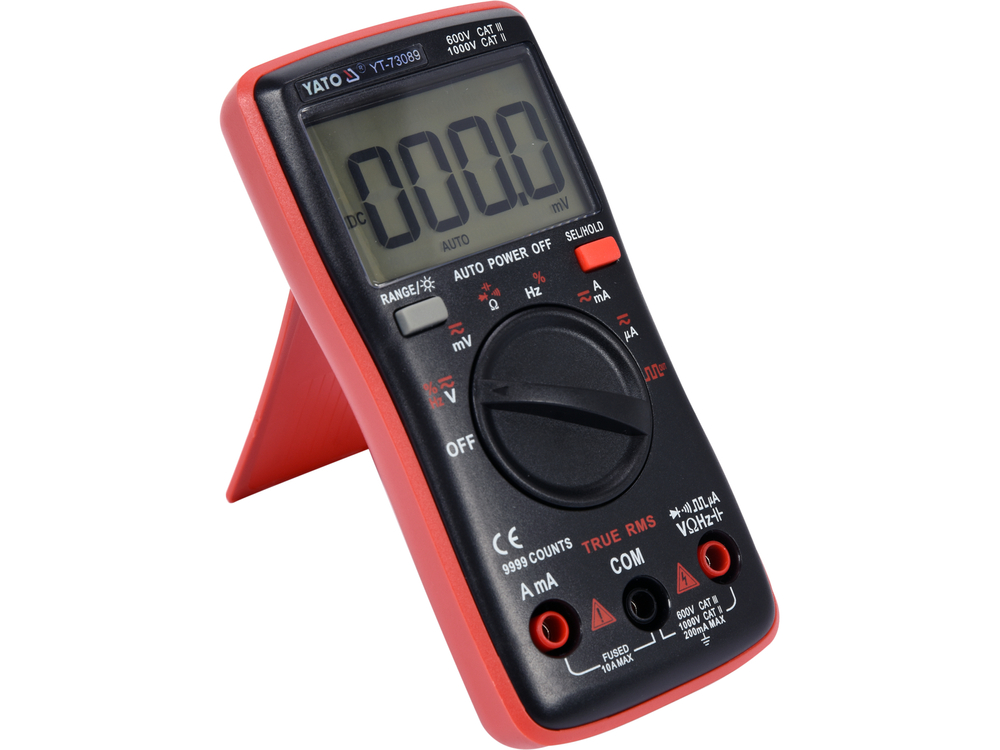

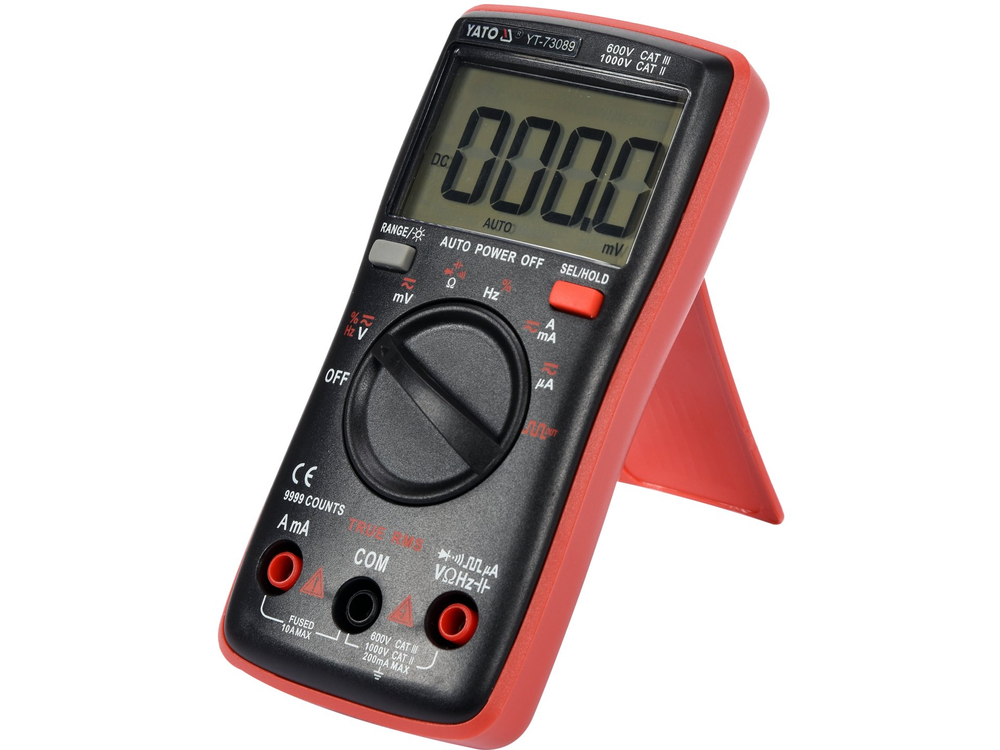

Univerzálny merač YT-73089 s funkciou TRUE RMS a automatickým rozsahom pre každé meranie. Umožňuje vykonávať základné a pokročilé merania elektrických veličín. Obľúbený kryt, malé rozmery a veľký podsvietený displej spájajú vysokú mobilitu s pohodlím pri práci. Za svoju rýchlosť, presnosť a opakovateľnosť údajov multimeter vďačí modernej konštrukcii riadiacej dosky a kvalitným meracím sondám, ktorých veľkosť a presnosť ocenia hobbyisti aj profesionálni servisní technici. Generátor signálov s obdĺžnikovou vlnou pomôže napríklad pri diagnostike slúchadiel alebo reproduktorov, zatiaľ čo špeciálne nastavenie merania prúdu v mikroampéroch umožní testovať rôzne typy snímačov, napríklad snímače plameňa v zariadeniach HVAC. Vývody meracích sond majú silikónovú izoláciu, ktorá je pružná a odolná voči vysokým teplotám.

Základné merania:

• Meranie striedavého napätia: 0-750 V, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného napätia: 0-999,9 V, JEDNOSMERNÉ NAPÄTIE
• meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-9,999 A, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného prúdu: 0-9,999 A, JEDNOSMERNÝ PRÚD
• meranie odporu: 0-9,999 MΩ
• test diód:_IF 5 mA,_UR 3 V
• test spojitosti obvodu: 0-50 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-9,999 mF
• meranie frekvencie: 0-9,999 Mhz
• meranie faktora naplnenia: 1-99%
• generátor obdĺžnikových kriviek: 15 nastavení od 50 do 5000 Hz

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého napätia. Výpočet výsledku merania: 235 V

• Presnosť merania meracieho prístroja YT-73096 pre tento rozsah je : ±(1,0 % + 3), rozlíšenie 0,1 V
• Výpočet vzorca chyby merania: (výsledok merania x 1,0 %) + 3 x rozlíšenie
• výpočet: (235 x 1,0 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Skutočný výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 2,65 V

• Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12 V = 12 ± 0,09 V
• Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• Generátor tvaru vlny - nastavenie gombíka na generovanie signálu spôsobí, že merač vygeneruje obdĺžnikovú vlnu s frekvenciou od 50 do 5 000 Hz. Signál možno použiť napr. na diagnostiku reproduktorov alebo na kontrolu nízkofrekvenčných stôp v rádiu.
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok známej hodnoty, napr. série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
• SEL - zmena režimu merania, napr. zo striedavého na jednosmerné meranie napätia
• DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji

Ďalšie informácie

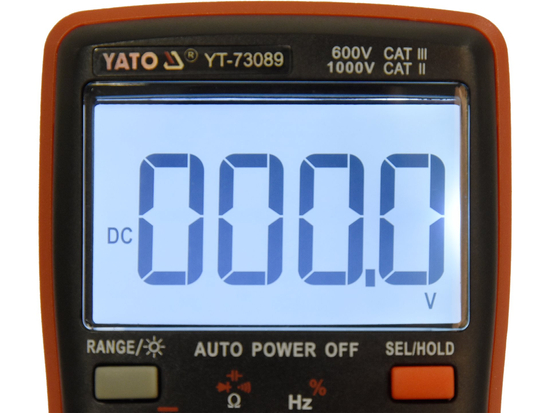

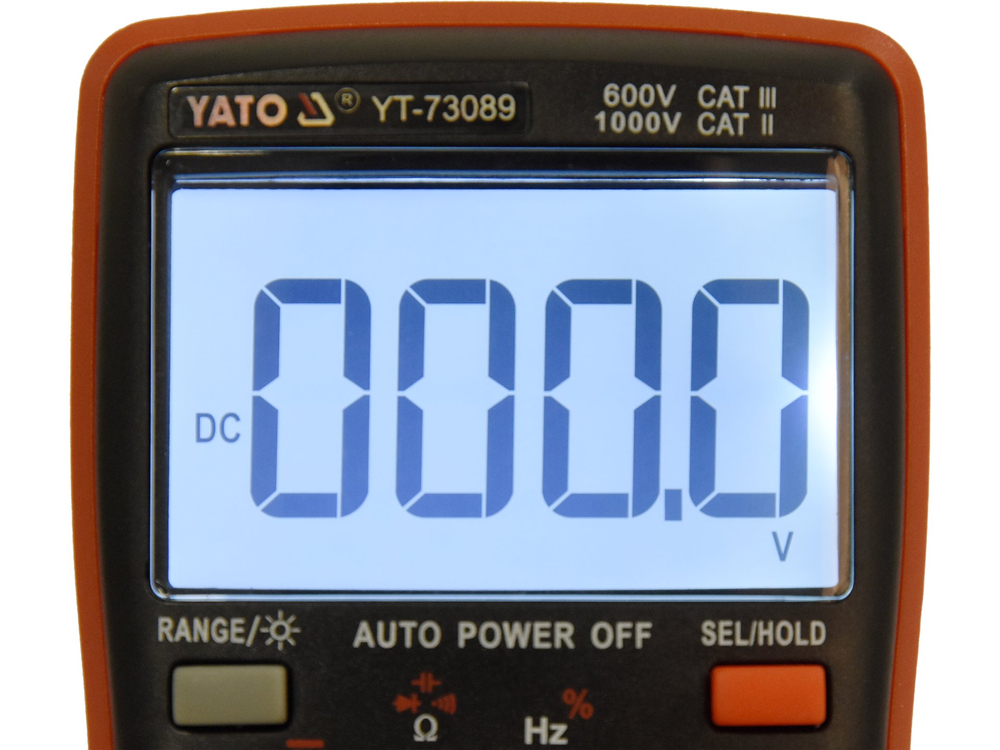

• LCD displej, maximálny zobrazený výsledok: 9999
• podsvietenie displeja
• zvukový signál pri skúške spojitosti obvodu pre odpor pod 50 Ω
• možnosť samostatného zapnutia testov diód a spojitosti
• testovacie sondy sú súčasťou dodávky, dĺžka 14,5 cm
• dĺžka kábla vrátane sond 97 cm
• priemer kábla vrátane izolácie: 3,5 mm
• konštrukcia s ochranou proti preťaženiu
• kryt z ABS plastu
• automatické vypnutie merača po 15 minútach nečinnosti
• možnosť vypnutia režimu automatického vypnutia
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie
