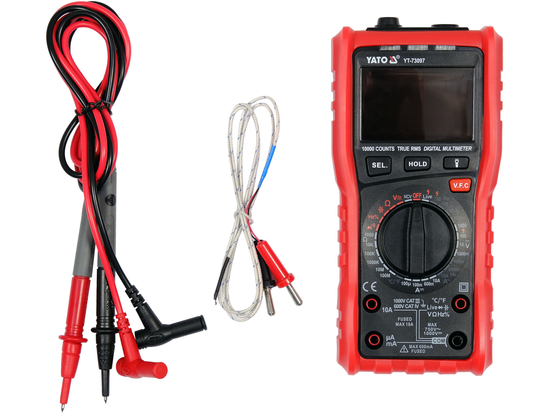

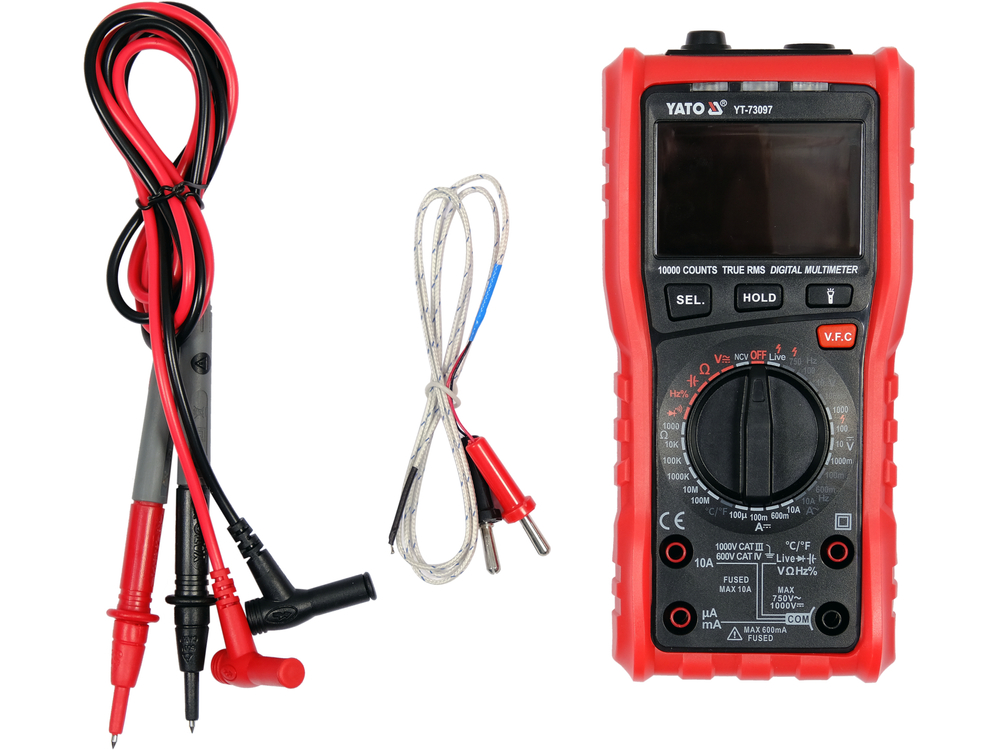

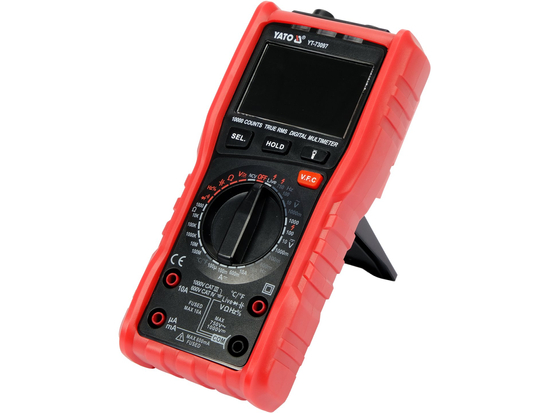

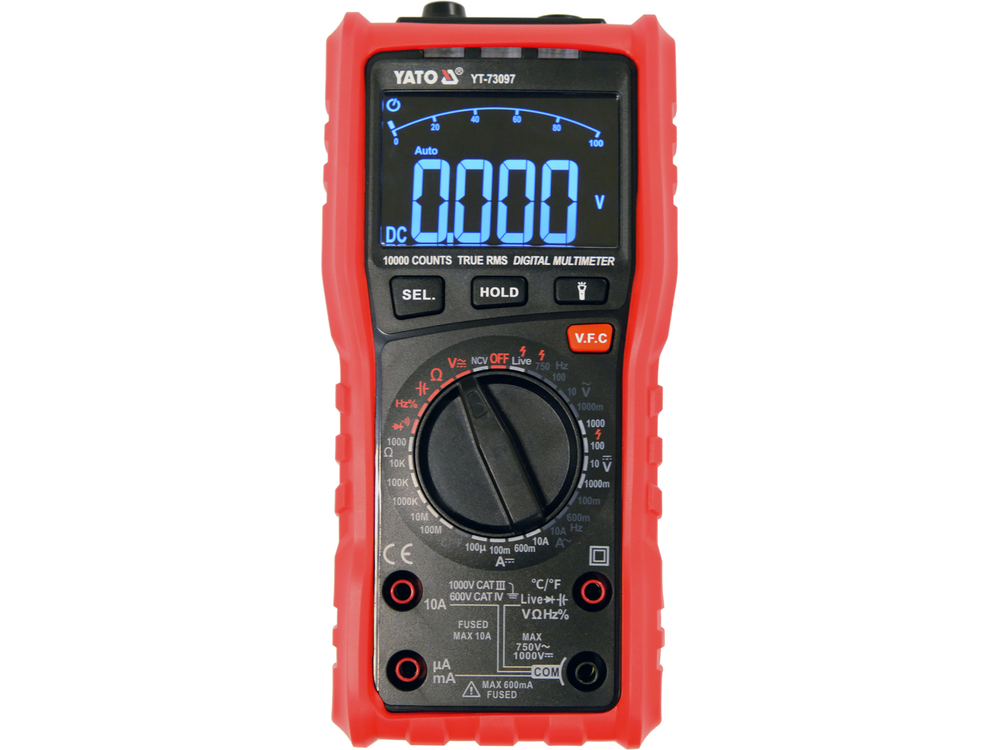

YT-73097 univerzálny merací prístroj s funkciou TRUE RMS jedinečnej konštrukcie s automatickým a manuálnym meracím rozsahom. Umožňuje vykonávať základné a pokročilé merania elektrických veličín. Veľký multifunkčný LCD displej umožňuje v niektorých režimoch merania zobrazovať dve hodnoty naraz, napr. napätie a frekvenciu zo sieťovej zásuvky. Kryt je vybavený červeným gumovým puzdrom s vyhradenými miestami na meracie sondy, vďaka ktorému sa merací prístroj len tak ľahko nevyšmykne z rúk a minimalizuje sa riziko poškodenia pri páde. Najmodernejšia konštrukcia dosky a špeciálny softvér znamenajú nielen rýchlosť, presnosť a opakovateľnosť meraní, ale aj zvýšenú úroveň bezpečnosti, o čom svedčí získanie certifikátu CAT IV do 600 V.

Základné merania:

• Meranie striedavého napätia: 0-750 V, TRUE RMS + V.F.C.
• Meranie jednosmerného napätia: 0-1000 V
• Meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-10 A, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného prúdu: jednosmerný prúd D.C. 0-10 A
• meranie odporu: 0-99,99 MΩ
• test diód:_IF 1mA,_UR 3, 2V
• test spojitosti obvodu: 0-30 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-99,99 mF
• meranie frekvencie: 0-9,999 Mhz
• meranie faktora naplnenia: 1-99%
• meranie teploty: -20 až 1000 °C
• bezkontaktná detekcia striedavého napätia: NCV

Presnosť merania:

Príklad určenia presnosti merania striedavého napätia. Výpočet výsledku merania: 235 V

• Presnosť merania meracieho prístroja YT-73097 pre tento rozsah je : ±(1,0 % + 5), rozlíšenie 0,1 V
• Výpočet vzorca chyby merania: (výsledok merania x 1,0 %) + 5 x rozlíšenie
• výpočet: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Skutočný výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 2,85 V

• Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12 V = 12 ± 0,09 V
• výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Prístroj zisťuje prítomnosť napätia v izolovanom vodiči pomocou snímača NCV na čelnej strane prístroja
• LIVE - test prítomnosti fázy pomocou jednej z meracích sond. Umožňuje skontrolovať, v ktorom otvore elektrickej zásuvky sa nachádza fáza. Vložte meracie sondy do otvoru, ak sa zistí fáza, na displeji sa zobrazí LIVE
• V.F.C. - dolnopriepustný filter. Táto funkcia sa používa napríklad pri meraní výstupného napätia regulátora elektromotora, ktorý využíva zmenu frekvencie a napätia na riadenie otáčok motora (VFD regulátory). Keď je funkcia aktivovaná, merač odfiltruje vysokofrekvenčné rušenie napríklad zo signálu PWM a ponechá len nízku frekvenciu. Týmto spôsobom filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu tečúceho do motora
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. YT-73097 je jedinečná konštrukcia, pretože okrem režimov s automatickým meraním ponúka meranie základných elektrických veličín aj na rozsahoch nastavených ručne pomocou gombíka, čím spája výhody oboch riešení. Ak poznáte približnú hodnotu merania a nastavíte vhodný rozsah, využijete rýchlosť indikácie
• SEL - mení režim merania, napr. z merania striedavého napätia na meranie jednosmerného napätia
• HOLD - udržiava aktuálne nameranú hodnotu na displeji
• FLIGHT - na prednej strane prístroja sa nachádza dióda na osvetlenie pracovnej plochy, ktorá sa zapína a vypína týmto tlačidlom

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 9999
• zvukový a svetelný signál pri skúške spojitosti pre odpory pod 30 Ω
• automatický režim pre diódové testy a testy spojitosti, v tomto nastavení merač sám rozpozná, či ide o diódu alebo nízkoodporový obvod
• možnosť samostatného zapnutia testov diód a spojitosti pomocou tlačidla SEL, v nastavení testu spojitosti sa okamžite ozve bzučiak
• meracie sondy s dĺžkou 15 cm sú súčasťou sady
• dĺžka kábla vrátane sond 110 cm
• priemer kábla vrátane izolácie: 3,5 mm
• konštrukcia s preťažením a ochranou pre meranie prúdu aj napätia
• alarm prepálenej poistky
• alarm pri vložení sondy do nesprávnej zásuvky, napr. ak po zapnutí meracieho prístroja nastavíte meranie napätia a vložíte sondu do zásuvky na meranie prúdu, na displeji sa zobrazí LEAD
• Kryt ABS
• automatické vypnutie merača po 10 minútach nečinnosti
• indikátor slabej batérie
• napájanie: dve 1,5 V (AA) batérie
