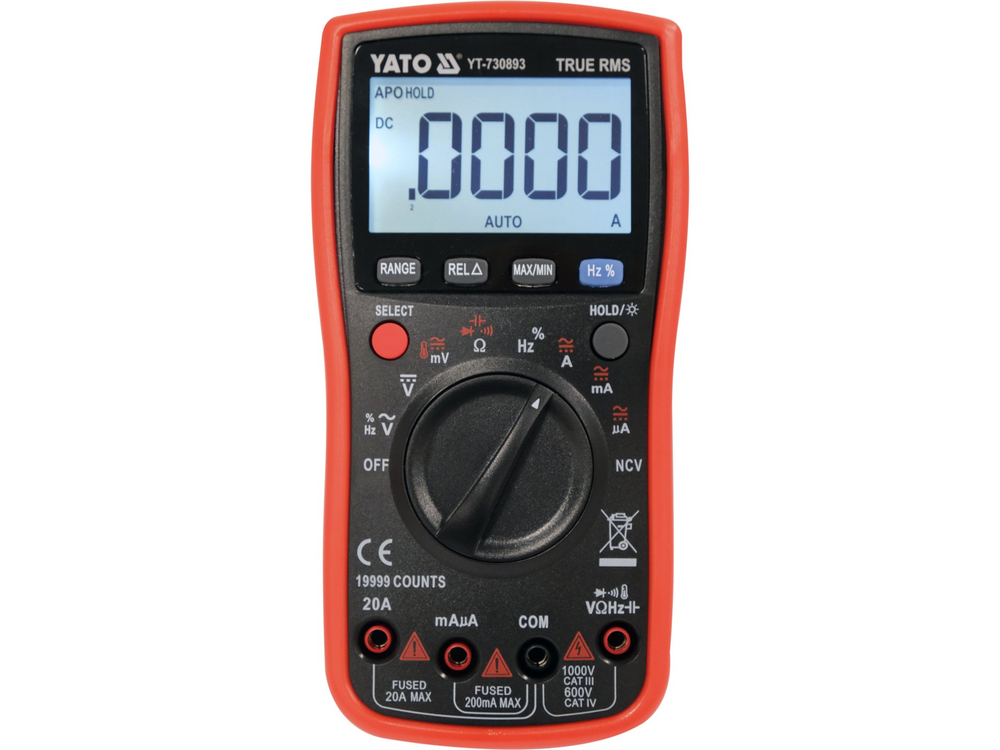

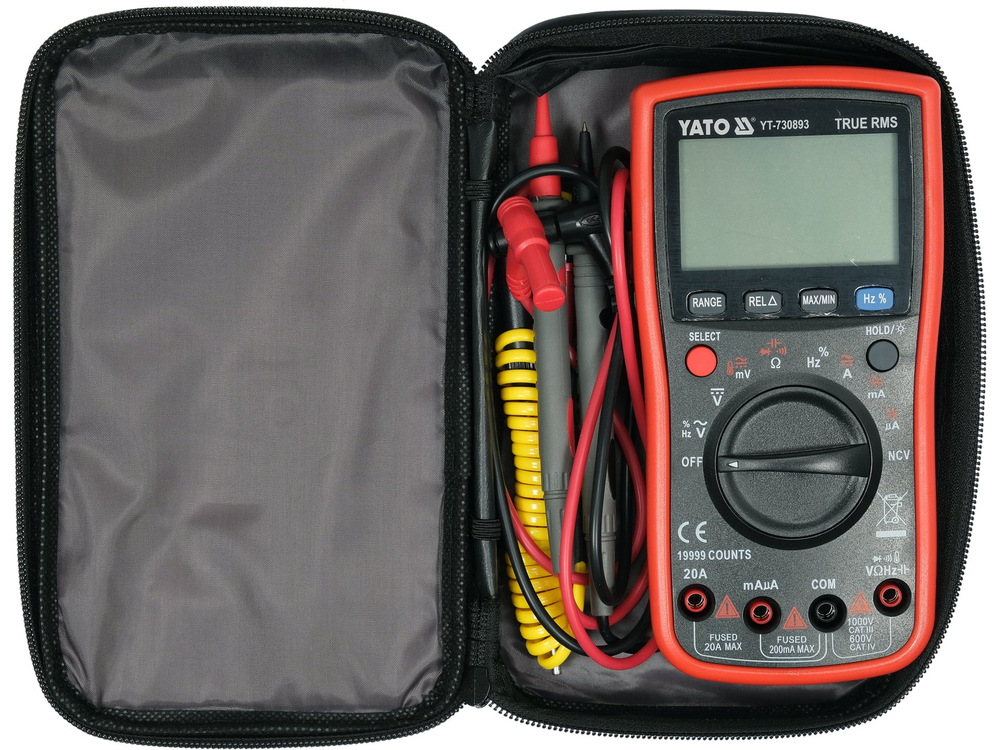

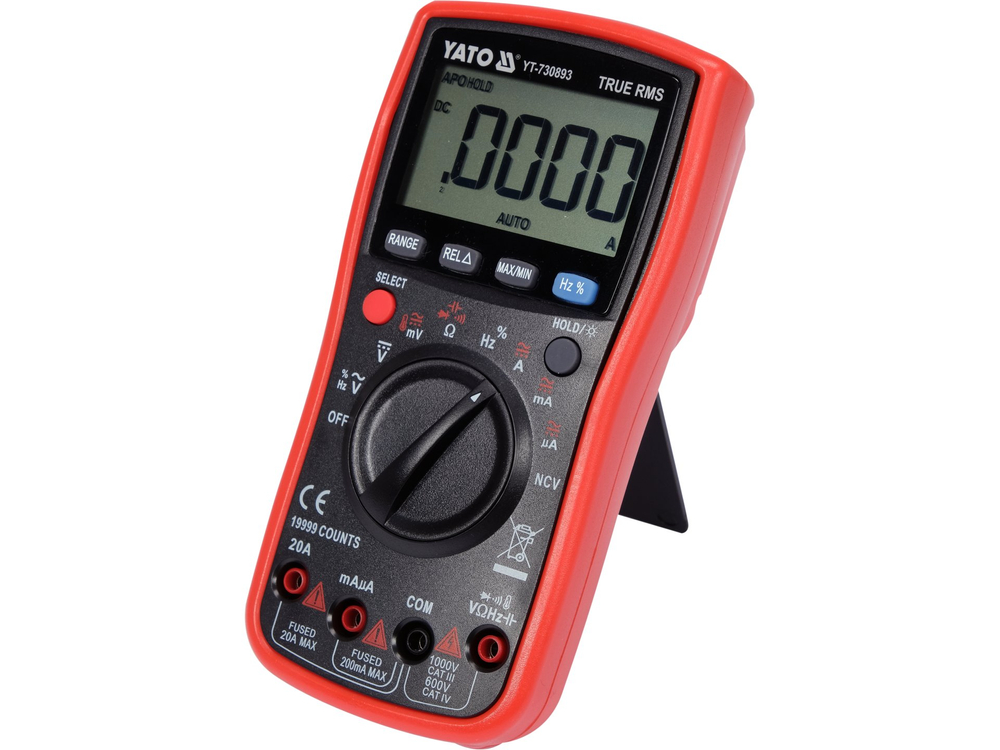

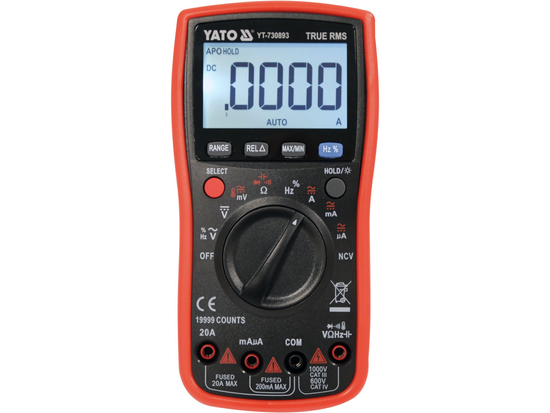

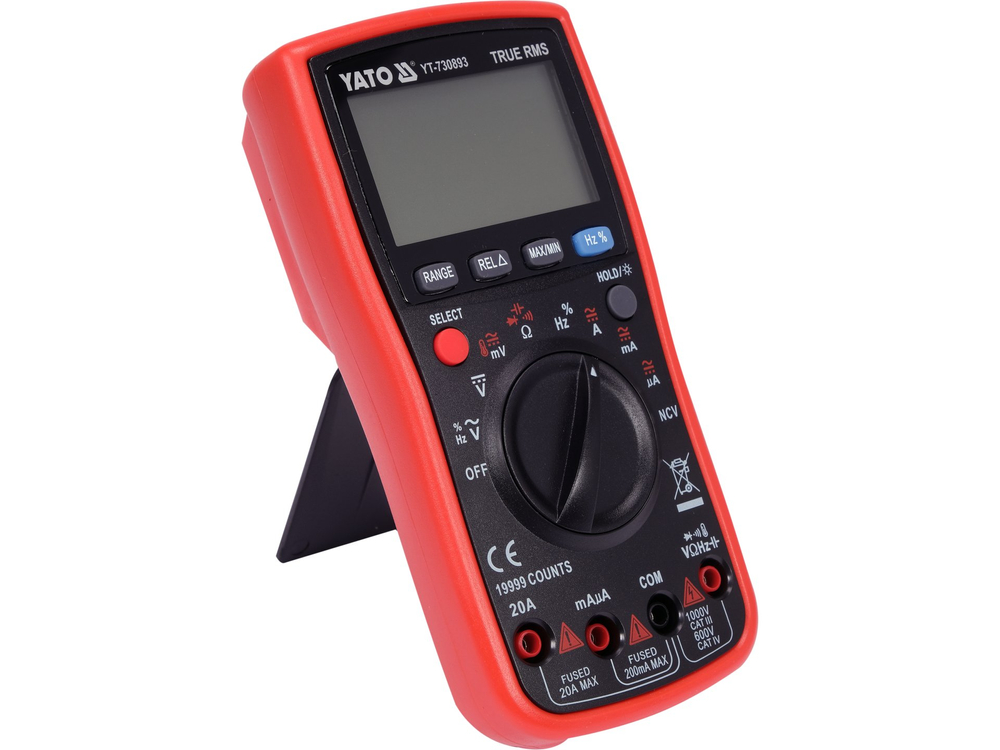

Univerzálny merač s funkciou TRUE RMS a automatickým rozsahom pre každé meranie. Umožňuje základné aj pokročilé merania elektrických veličín. Veľký multifunkčný LCD displej, rad funkcií uľahčujúcich meranie, rýchlosť ovládania a priemyselnú presnosť ocenia elektrotechnici, elektrikári aj domáci kutilovia. Puzdro je vybavené červeným gumovým puzdrom s vyhradenými miestami na meracie sondy, vďaka ktorému sa merací prístroj len tak ľahko nevyšmykne z rúk a minimalizuje sa riziko poškodenia pri páde. Vývody meracích sond majú silikónovú izoláciu, ktorá je pružná a odolná voči vysokým teplotám.

Základné merania:

• Meranie striedavého napätia: 0-750 V, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného napätia: 0-1000 V, JEDNOSMERNÉ NAPÄTIE
• meranie striedavého prúdu: STRIEDAVÝ PRÚD: 0-19,999A, TRUE RMS
• Meranie jednosmerného prúdu: 0-19,999A
• meranie odporu: 0-9,999MΩ
• test diód:_IF 1,8 mA,_UR 3,2 V
• test spojitosti obvodu: 0-50Ω

Ďalšie merania

• meranie kondenzátorov: 0-9,999mF
• meranie frekvencie: 0-9,999Mhz
• meranie faktora naplnenia: 1-99%
• meranie teploty: -20 až 1000°C
• bezkontaktná detekcia striedavého napätia: NCV

PRESNOSŤ MERANIA

Príklad určenia presnosti merania striedavého napätia. Výpočet výsledku merania: 235 V

• Presnosť merania meracieho prístroja YT-730893 pre tento rozsah je : ±(0,3% + 3), rozlíšenie 0,1V
• vzorec pre výpočet chyby merania: (výsledok merania x 0,3%) + 3 x rozlíšenie
• výpočet: (235 x 0,3 %) + 3 x 0,1 = 0,705 + 0,3 = 1,005 V

Skutočný výsledok vrátane chyby merania pre indikáciu 235V = 235 ± 1,005V

• Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12V = 12 ± 0,009V
• Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 0,009,009,009,009,009: 8A = 8 ± 0,067A

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v návode na obsluhu.

VSTAVANÉ FUNKCIE

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené, napr. vyššími harmonickými, alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Prístroj zisťuje prítomnosť napätia v izolovanom kábli pomocou snímača NCV na prednej strane prístroja
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s manuálnym nastavením rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok známej hodnoty, napr. série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
• REL - použitím tejto funkcie počas merania sa vynuluje displej a za referenčnú úroveň sa považuje hodnota zobrazená pred displejom. Pri ďalšom meraní sa zobrazí rozdiel medzi nameranou hodnotou a zachovanou referenčnou hodnotou
• MAX/MIN - zachovanie maximálnej alebo minimálnej hodnoty z aktuálneho merania na displeji.
• HZ % - keď je gombík nastavený na meranie frekvencie, tlačidlo zmení nastavenie na meranie faktora naplnenia/cyklu
• SELECT - zmení režim merania, napr. z merania striedavého napätia na meranie jednosmerného napätia
• DATA HOLD - zachovanie aktuálne nameranej hodnoty na displeji

ĎALŠIE INFORMÁCIE

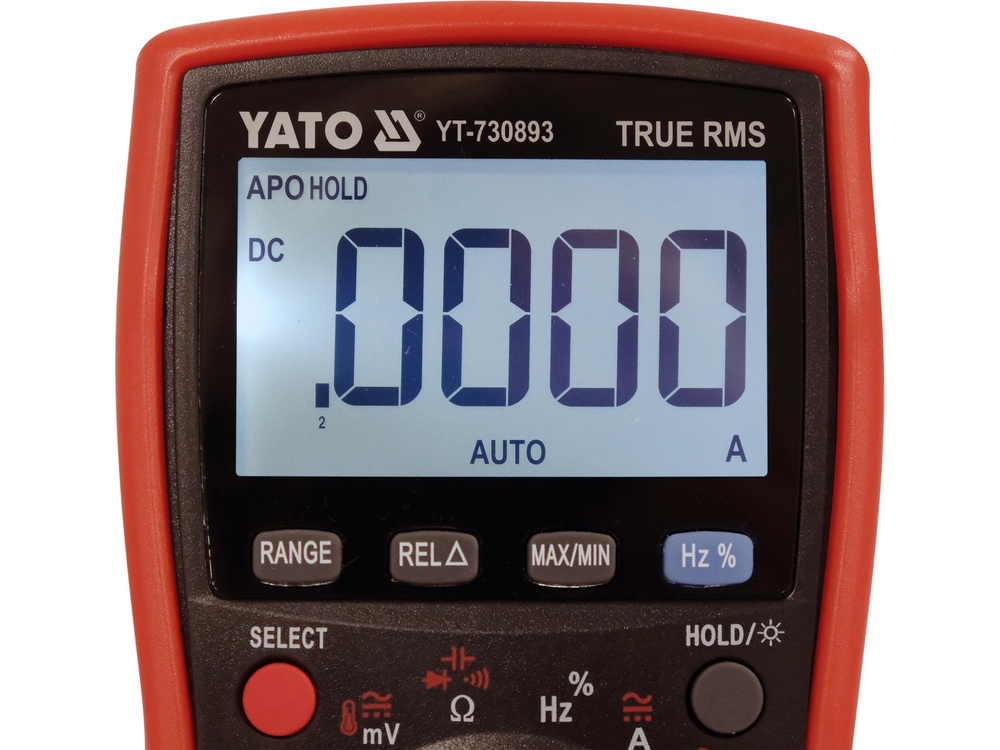

• LCD displej, maximálny zobrazený výsledok: 19999
• podsvietenie displeja
• akustický signál pri skúške spojitosti obvodu pre odpor pod 50Ω
• možnosť samostatného zapnutia testov diód a spojitosti

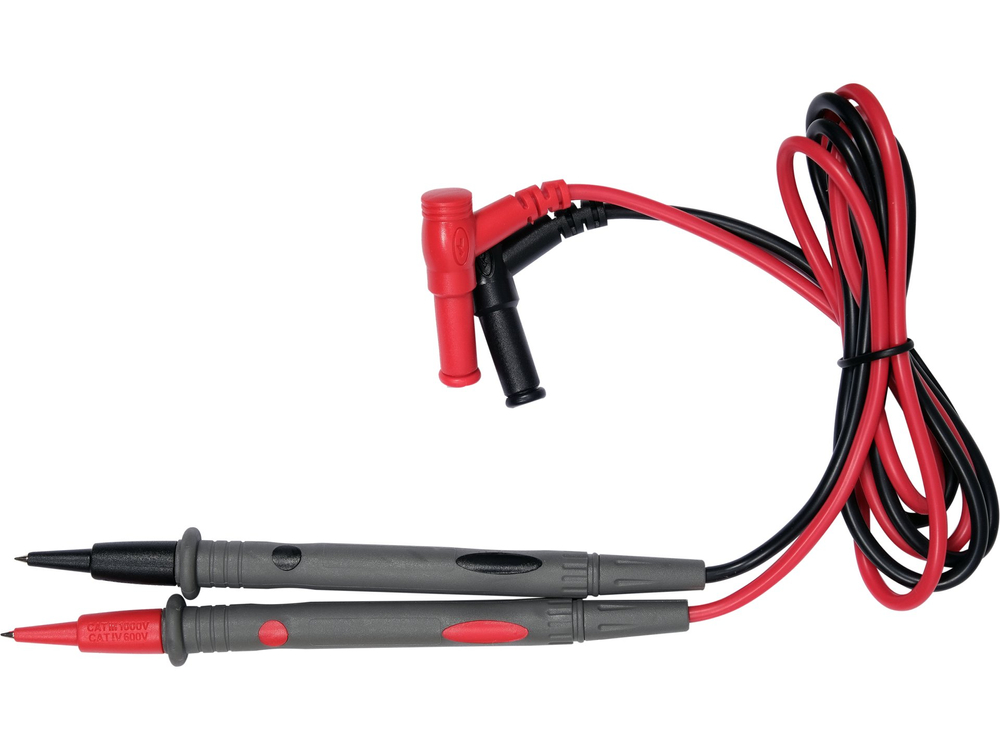

• sondy s dĺžkou 14,5 cm
• dĺžka kábla vrátane sond: 97 cm
• priemer kábla vrátane izolácie: 3,5 mm

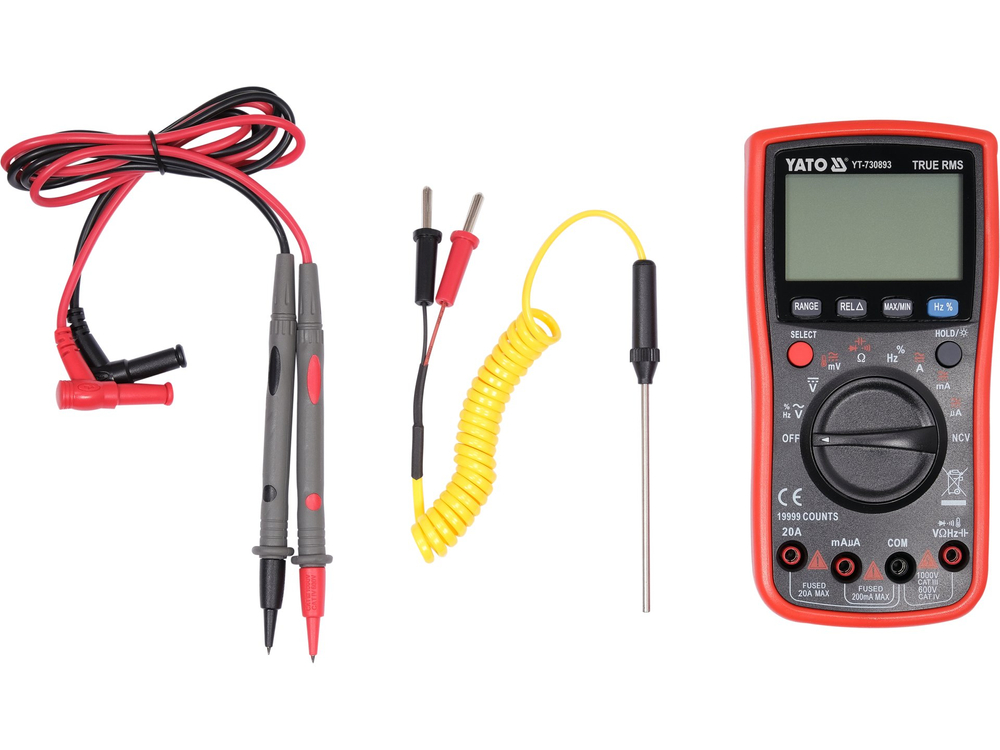

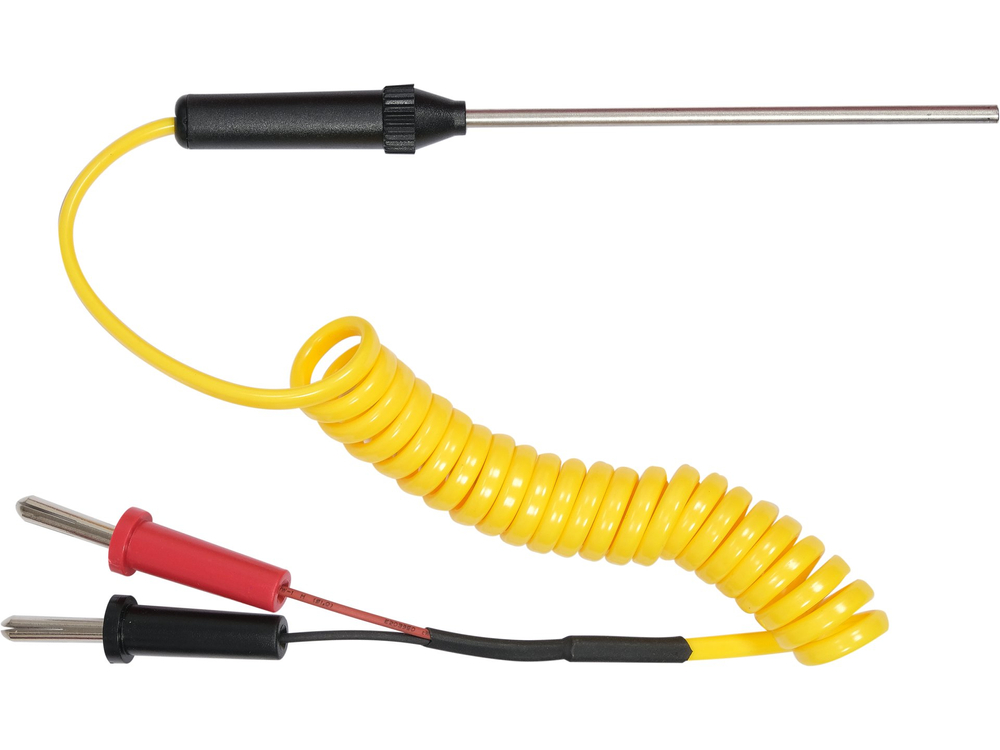

• ponorná sonda na meranie teploty
• konštrukcia s ochranou proti preťaženiu
• puzdro z ABS plastu
• automatické vypnutie merača po 15 minútach nečinnosti
• možnosť vypnutia režimu automatického vypnutia
• indikátor slabej batérie
• napájanie: dve 1,5 V (AA) batérie
