Lokátor káblov YT-73137 je zariadenie na kontrolu a lokalizáciu káblov. Používa sa na určenie trasy kábla v stene, identifikáciu sieťového kábla v serverovni, lokalizáciu poruchy v elektrickom systéme automobilu, overenie poradia spojov v kábli RJ-45 a kontrolu stavu telefónnej linky.

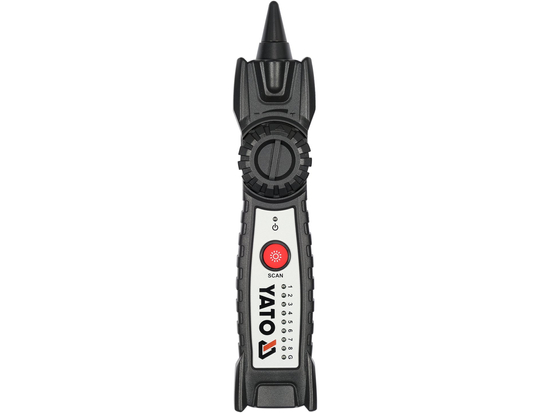

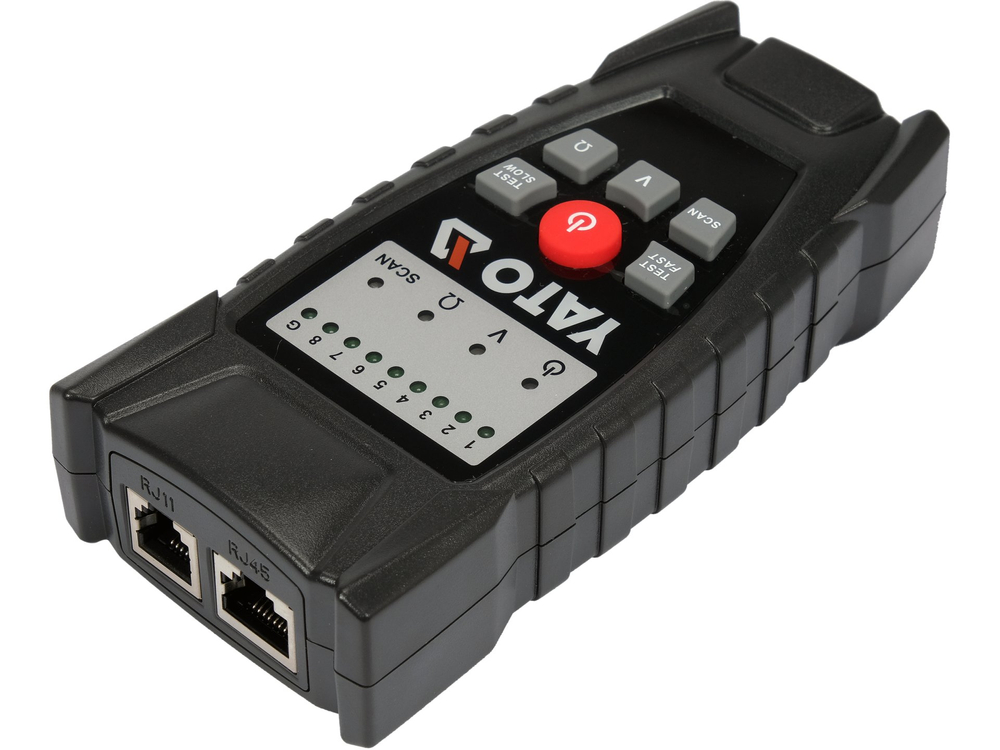

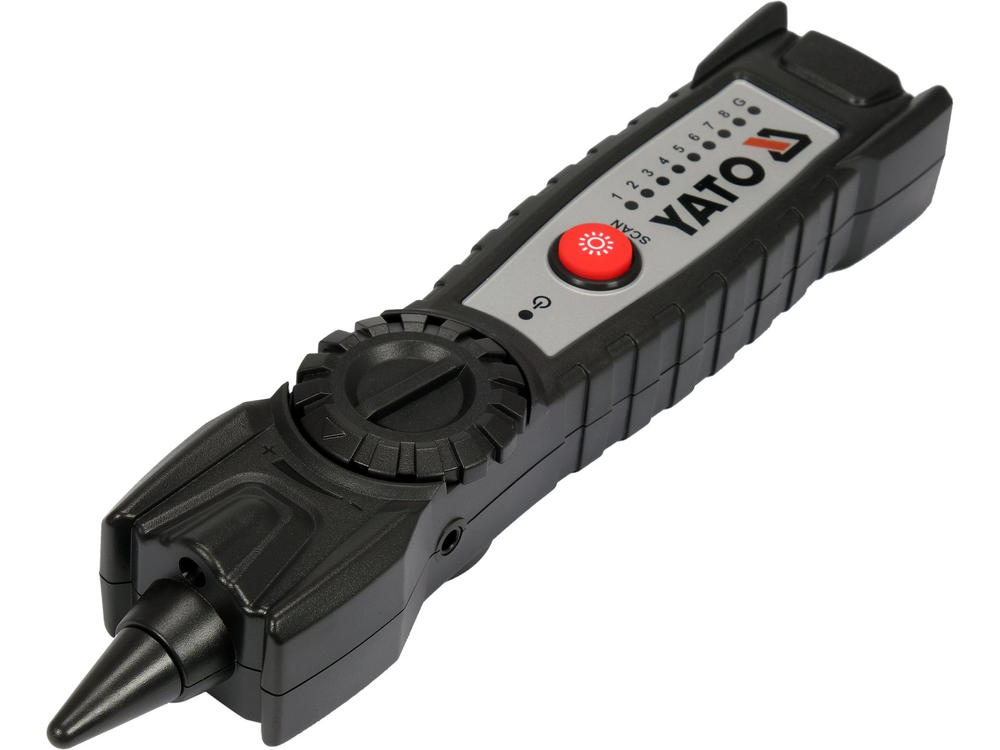

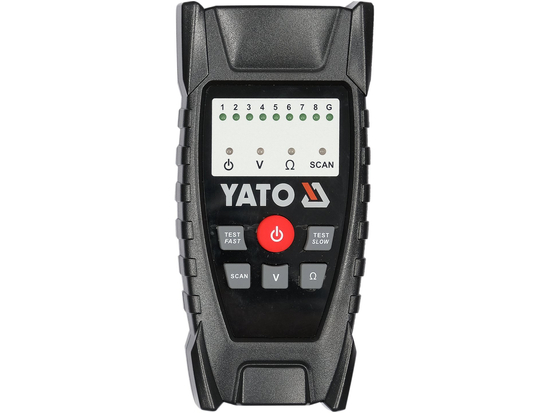

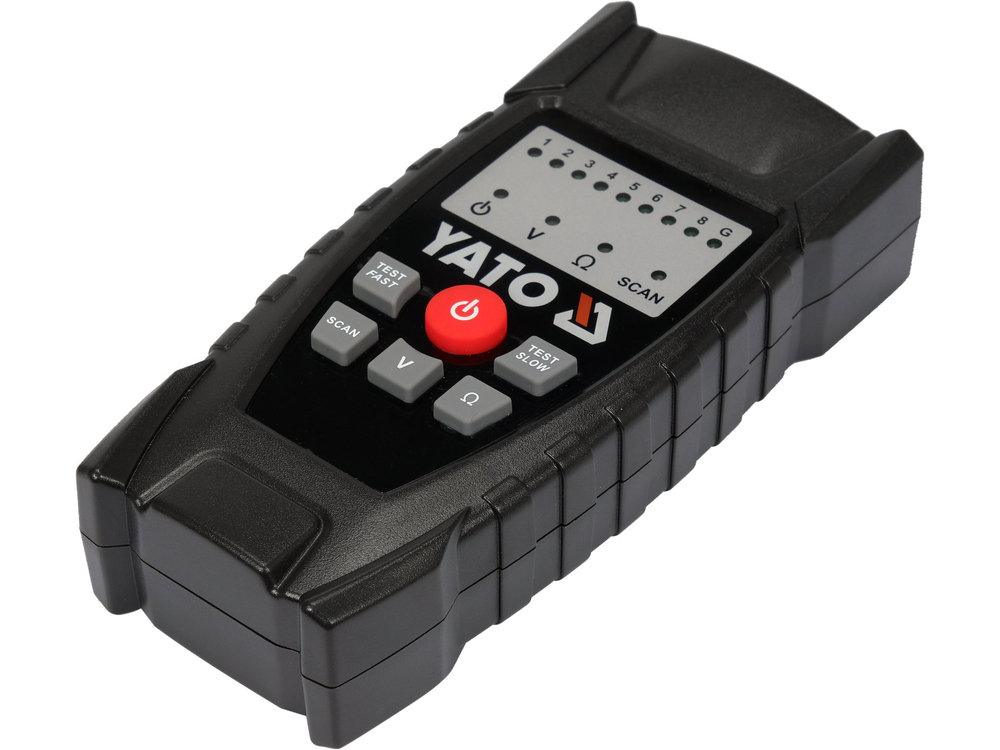

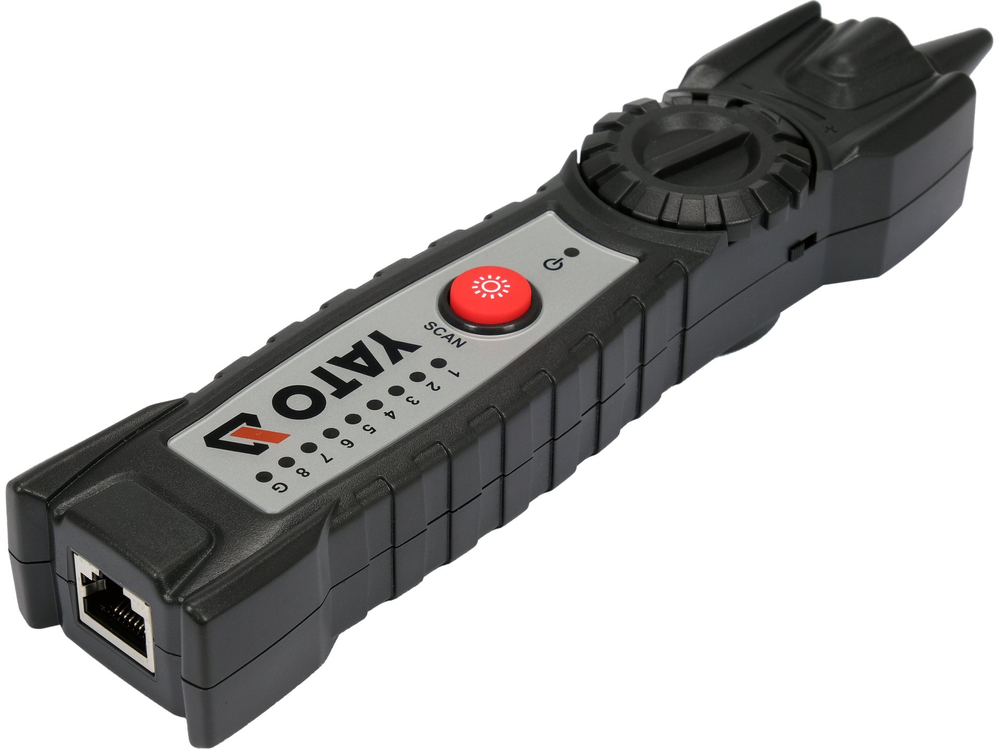

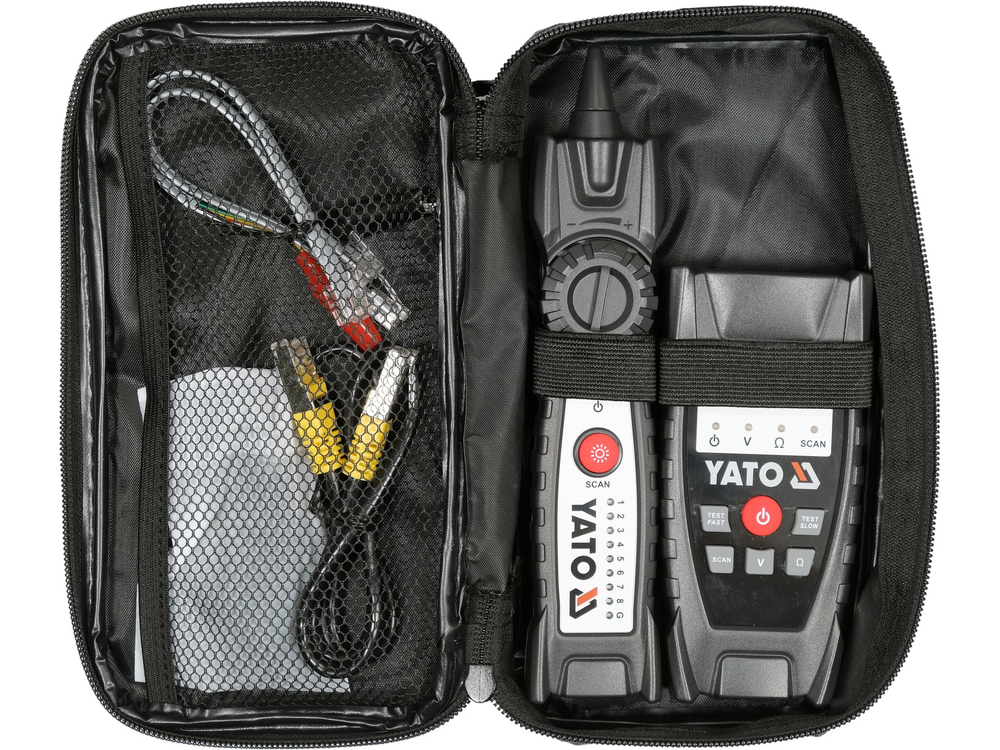

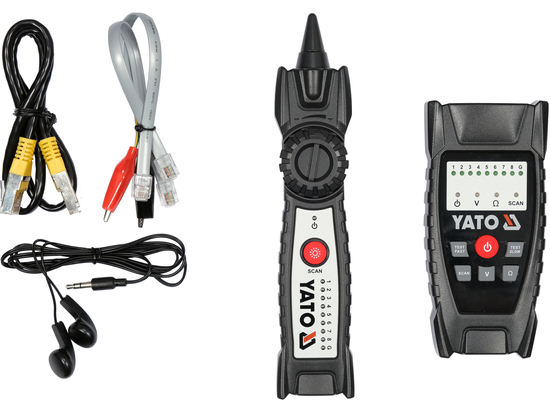

Skladá sa z dvoch zariadení: vysielača a prijímača. Vysielač je pripojený k hľadanému káblu, takže po aktivácii funkcie SCAN vysiela signál s frekvenciou známou prijímaču. Prijímač je schopný bezdrôtovo zachytiť signál zo vzdialenosti až niekoľko centimetrov* od vyhľadávaného kábla.

Je odolný voči rušeniu. Signál prijatý prijímačom sa prevedie na zvuk bez šumu a praskania. Výkon vysielača umožňuje prenos signálu v kábli na vzdialenosť minimálne 1 km. Zabudovaná zásuvka jack na prijímači umožňuje pripojenie napr. dodaných slúchadiel.

• materiál puzdra: ABS
• citlivosť signálu/regulácia hlasitosti
• rozmery a hmotnosť vysielača: 63 x 134 x 31 mm / 138 g
• rozmery a hmotnosť prijímača: 40 x 200 x 32 mm / 120 g
• napájanie vysielača: 3 x AAA - 1,5 V batérie
• napájanie prijímača: 6F22 - 9V batéria
• indikácia slabej batérie

Funkcie:

• umiestnenie a vedenie kábla
• umiestnenie prerušenia kábla
• overenie poradia spojov v kábli RJ45
• kontrola napätia telefónnej linky
• kontrola polarity napätia telefónnej linky
• kontrola prítomnosti skratu

Lokalizácia vodičov v stenách sa okrem iných bezpečnostných účelov musí vykonávať bez prítomnosti sieťového napätia v hľadanom vodiči.

^{*Prijímač zachytí silnejší signál, ak je jeden z krokodílových kolíkov kábla vysielača pripojený k zemi. Uzemnením môže byť buď uzemňovací vodič v domácej inštalácii, alebo, ak nie sú iné možnosti, naše telo dotýkajúce sa podlahy. Interné testy potvrdili príjem signálu vysielaného v kábli vo vzdialenosti 15 cm od prijímača (meranie bez prekážok medzi prijímačom a káblom).}
