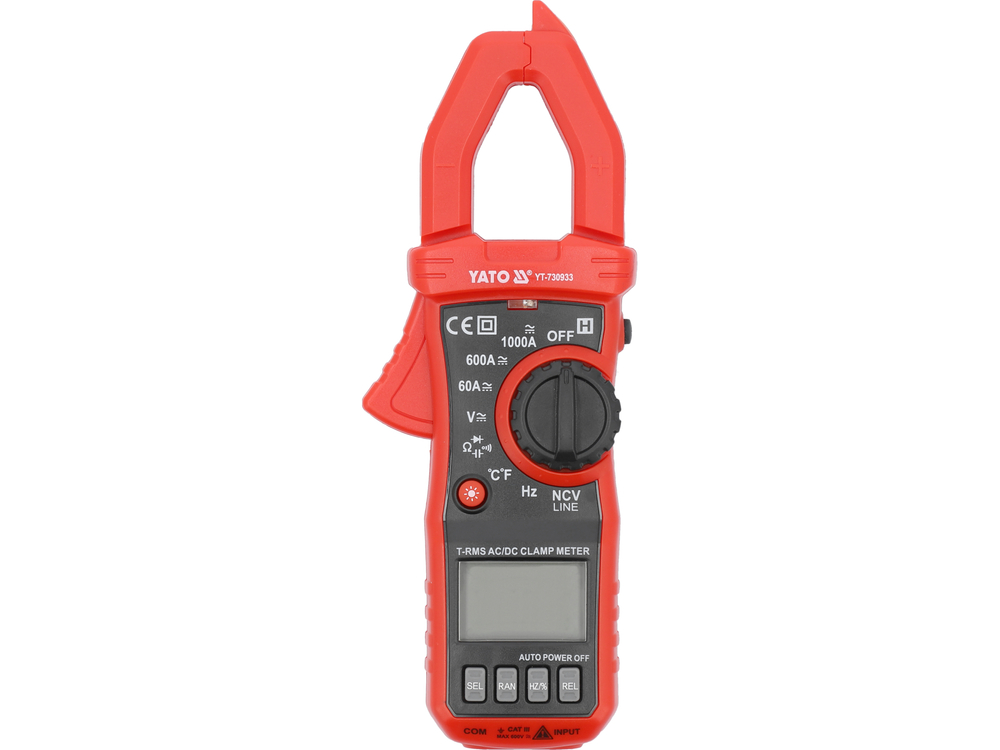

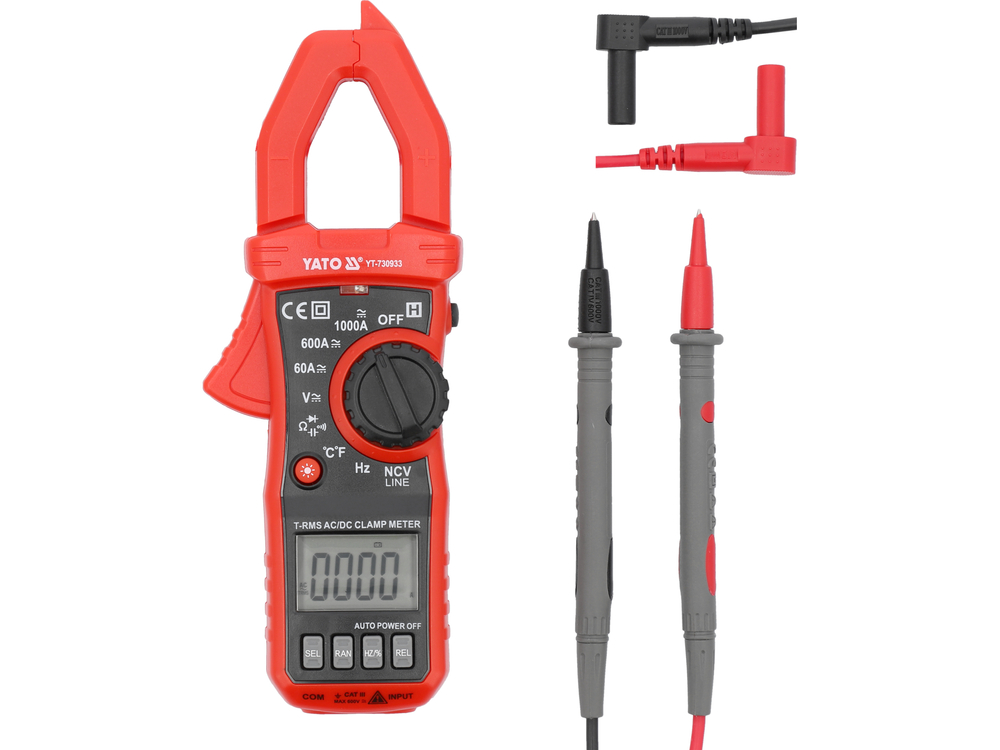

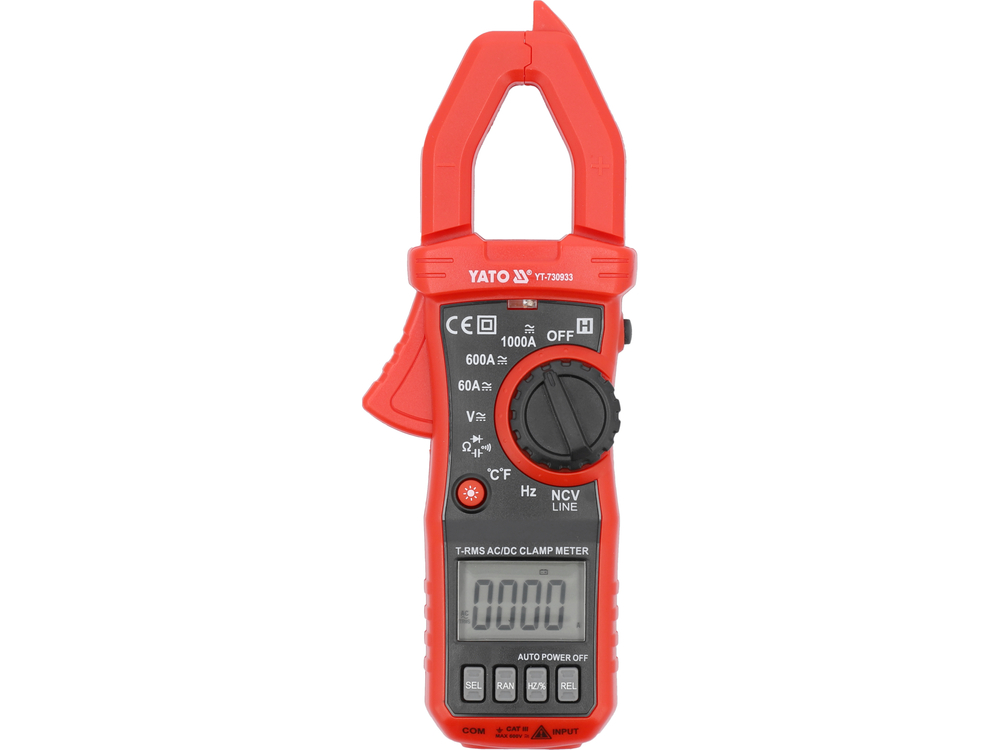

Univerzálny kliešťový merač s funkciou TRUE RMS, s automatickým a manuálnym rozsahom. Umožňuje vykonávať základné a pokročilé merania elektrických veličín. Pomocou klieští je možné merať jednosmerný aj striedavý prúd v rozsahu od 10 mA do 1 000 A. Meranie prebieha bez rozpojenia obvodu alebo odpojenia od zdroja napájania. Prístroj umožňuje merať oveľa vyššie prúdy ako bežné elektromery. Prívody meracích sond majú silikónovú izoláciu, ktorá je pružná a odolná voči vysokým teplotám.

Poznámka: Merače schopné merať jednosmerný prúd vrátane YT-730933 používajú Hallov snímač, ktorý meria hodnotu intenzity magnetického poľa. Magnetické pole Zeme sa vyskytuje prirodzene, v dôsledku čoho sú údaje meracieho prístroja intenzity jednosmerného prúdu nenulové. Pred každým meraním intenzity jednosmerného prúdu sa musí merač priblížiť k testovanému káblu, vynulovať sa pomocou tlačidla REL, potom sa upne na testovaný kábel a odčíta sa výsledok.

Základné merania:

• Meranie striedavého napätia: 0-750 V, TRUE RMS (40-1000 Hz)
• Meranie jednosmerného napätia: DC 0-1000 V
• meranie striedavého prúdu: 0-1000 A, TRUE RMS (40-1000 Hz)
• Meranie jednosmerného prúdu: DC 0-1000 A
• meranie odporu: 0-60 MΩ
• test diód:_IF 2 mA,_UR 3,2 V
• test spojitosti obvodu: 0-50 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-100 mF
• meranie frekvencie: 0-10 Mhz
• meranie teploty: -30 až 1000 °C
• bezkontaktná detekcia striedavého napätia: NCV
• meranie zapínacieho prúdu
• meranie prítomnosti fázy (funkcia testera)

Presnosť merania:

Príklad určenia presnosti merania striedavého prúdu. Výpočet pre výsledok merania: 30 A

• Presnosť merania meracieho prístroja YT-730933 pre tento rozsah je : ±(2,5 %+10), rozlíšenie 0,01 A
• Výpočet vzorca chyby merania: (výsledok merania x 2 %) + 30 x rozlíšenie
• výpočet: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Skutočný výsledok vrátane chyby merania pre indikáciu 30 A = 30 ± 0,85 A.

• Výsledok vrátane chyby merania pre indikáciu merania striedavého napätia: 235 V = 235 ± 2,85 V
• Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,146 V

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia alebo prúdu. Na rozdiel od meračov s priemerovaním prístroje s funkciou TRUE RMS ukazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Merací prístroj zisťuje prítomnosť napätia v izolovanom vodiči a môže tiež indikovať fázový vodič.
• LINE - kontaktná detekcia striedavého napätia, funguje ako tradičná sonda. Po vložení skúšobnej sondy do otvoru zásuvky sa v prípade prítomnosti fázy na displeji zobrazia štyri čiarky, rozsvieti sa signálna dióda a ozve sa prerušovaný zvukový signál.
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s ručným nastavením rozsahu pomocou voliča by sa mali merania vykonávať postupne od najväčšieho rozsahu po najpresnejší. V opačnom prípade hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO.
• RAN - manuálna zmena rozsahu merania
• DATA HOLD - zachovanie aktuálne nameranej hodnoty na displeji
• INR - meranie zapínacieho prúdu pomocou meracích klieští. Merač bude merať nábehový prúd 80 ms po spustení prístroja.

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 6000
• podsvietenie displeja a meracieho poľa klieští
• zvukový signál pri skúške spojitosti pre odpory pod 50 Ω
• svorky otvorené do 25 mm

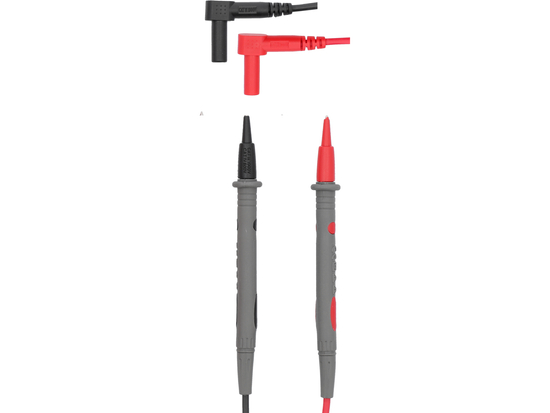

• 14 cm dlhé sondy
• dĺžka kábla vrátane sond 103 cm
• priemer kábla vrátane izolácie: 3,6 mm

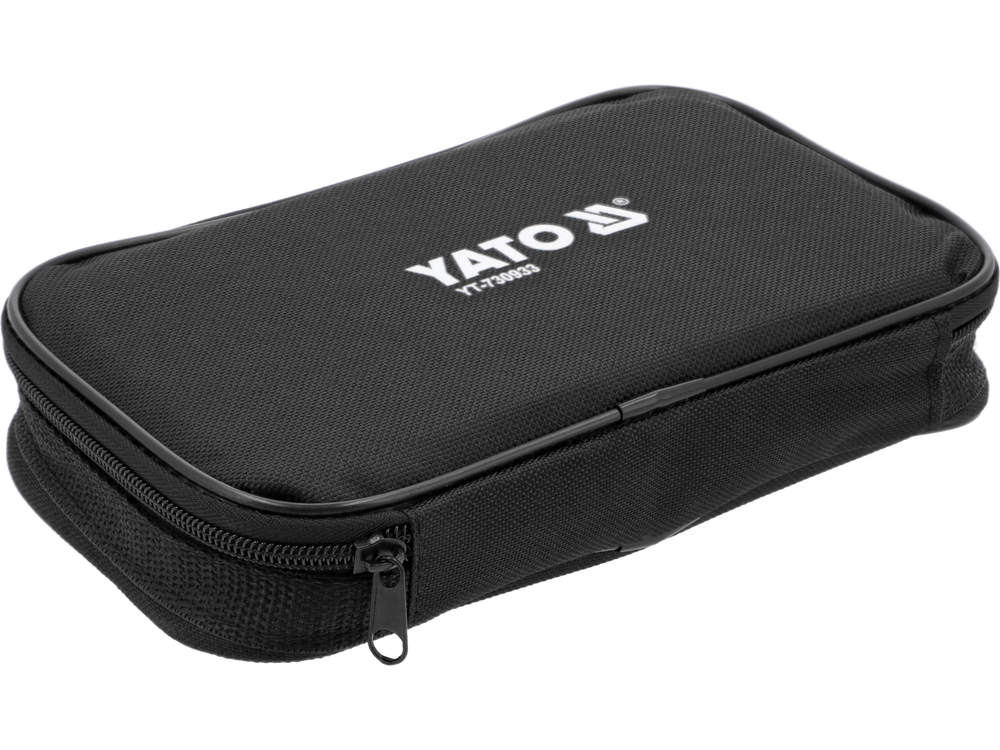

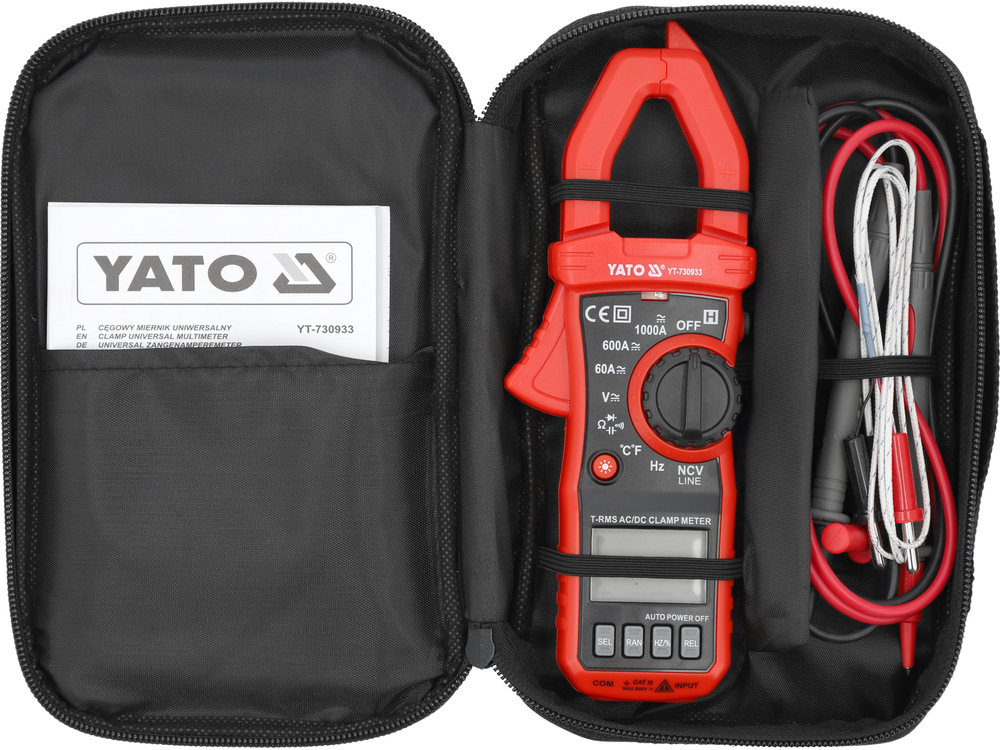

• prenosné puzdro je súčasťou sady
• konštrukcia s ochranou proti preťaženiu
• automatické vypnutie merača po 15 minútach nečinnosti
• možnosť vypnutia režimu automatického vypnutia
• indikátor slabej batérie
• napájanie: tri 1,5 V (AAA) batérie

Pozor!

Meranie prúdu pomocou prúdových klieští sa vykonáva len na jednom vodiči, jednom kábli. Upnutie svoriek na viacvodičový kábel bez izolácie jedného vodiča bude vykazovať nesprávny výsledok alebo nulový prietok prúdu.
