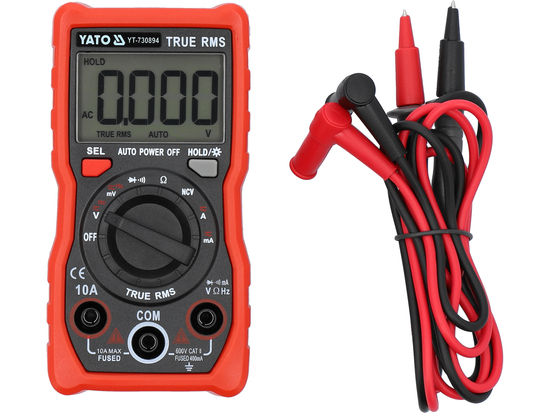

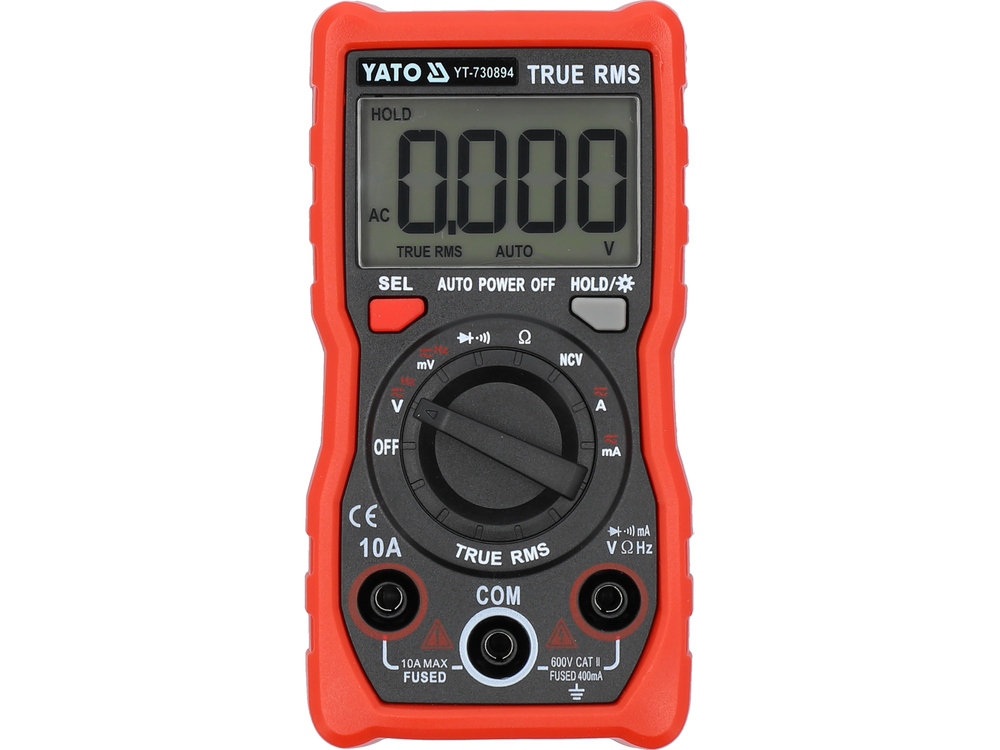

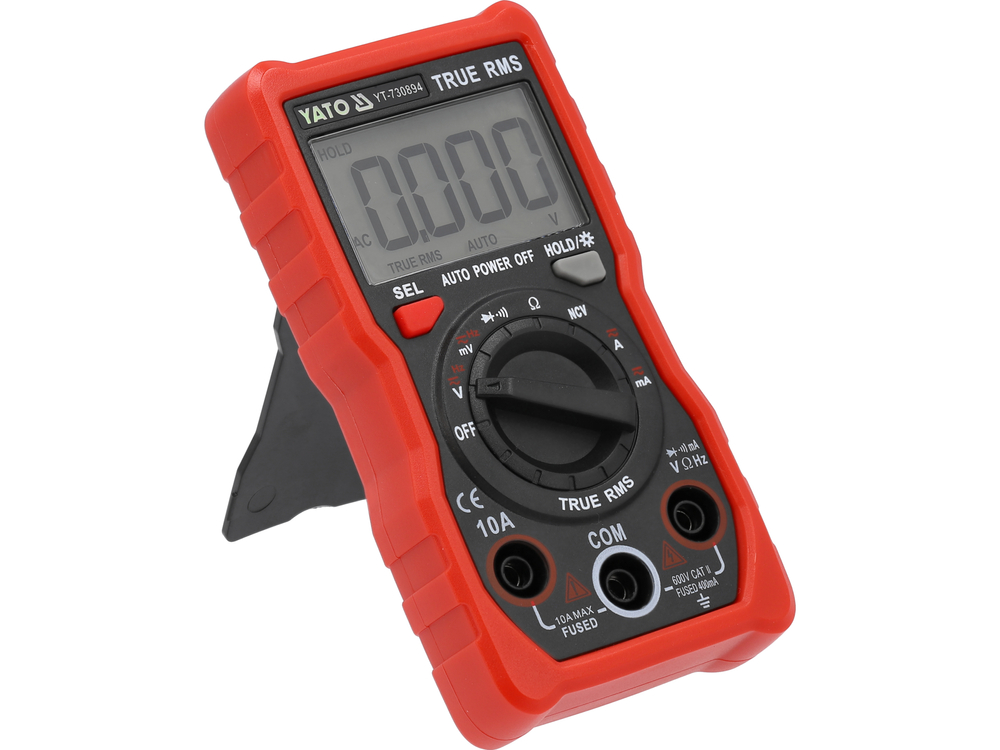

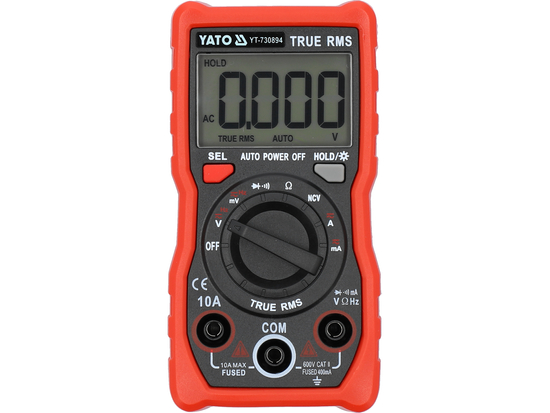

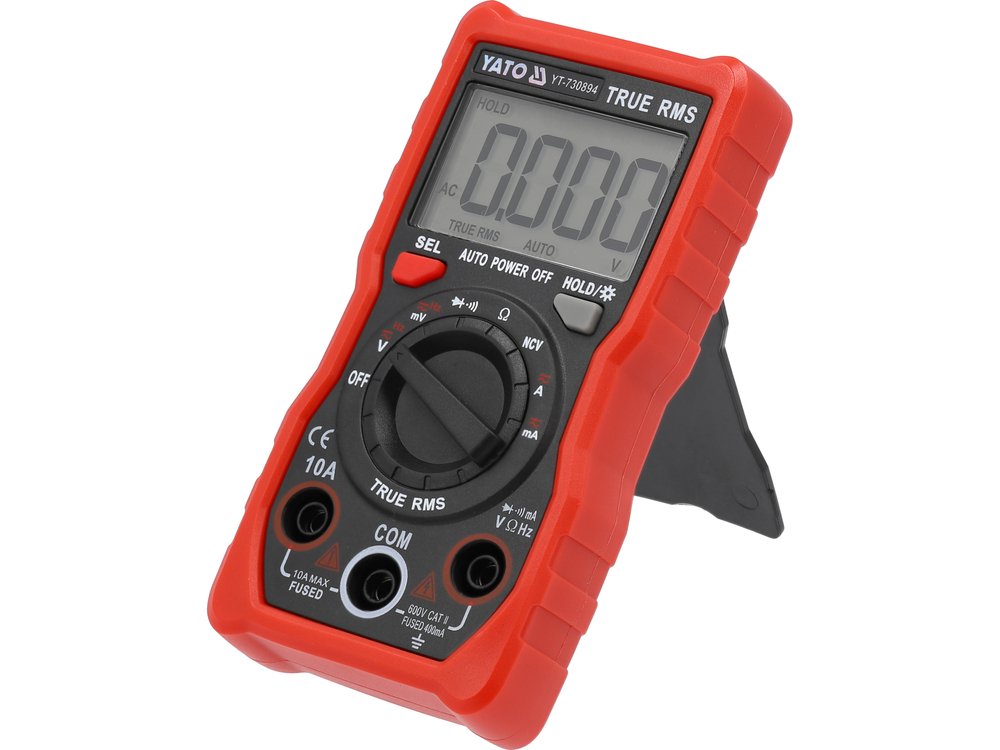

Univerzálny merač s funkciou TRUE RMS a automatickým rozsahom pre každé meranie. Umožňuje základné aj pokročilé merania elektrických veličín. Malý merač s veľkým podsvieteným LCD displejom a rýchlym a presným systémom merania. Robustné puzdro vybavené červeným PVC puzdrom. Znižuje riziko poškodenia pri páde aj vďaka protišmykovej štuke vykĺznutia z rúk.

Základné merania:

• Meranie striedavého napätia: 0-600 V, TRUE RMS (40-1000 Hz)
• Meranie jednosmerného napätia: 0-600V
• meranie striedavého prúdu: A.C. 0-10A, TRUE RMS (40-1000Hz)
• Meranie jednosmerného prúdu: DC 0-10A
• meranie odporu: 0-40MΩ
• test diód:_IF 0,3mA,_UR 2,3V
• test spojitosti obvodu: 0-50Ω

Ďalšie merania:

• Meranie frekvencie: 1: 0-3Mhz
• bezkontaktná detekcia striedavého napätia: NCV

Presnosť merania:

Príklad určenia presnosti merania striedavého napätia. Výpočet pre výsledok merania: 235V

• Presnosť merania merača YT-730894 pre tento rozsah je : ±(1% + 3), rozlíšenie 0,1V
• vzorec pre výpočet chyby merania: (výsledok merania x 1%) + 3 x rozlíšenie
• výpočet: (235 x 1 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Skutočný výsledok vrátane chyby merania pre indikáciu 235V = 235 ± 2,65V

• Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12V = 12 ± 0,09V
• Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 0,09 %: 8A = 8 ± 0,15A

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené, napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Prístroj zisťuje prítomnosť napätia v izolovanom kábli pomocou snímača NCV na prednej strane prístroja
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s manuálnym nastavením rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• SEL - zmení režim merania, napr. z merania striedavého napätia na meranie jednosmerného napätia
• HOLD - udržuje aktuálne nameranú hodnotu na displeji

Dodatočné informácie: V prípade, že je merané číslo v rozmedzí od 1 do 4,5 mm, je možné ho použiť ako merací prístroj:

• LCD displej, maximálny zobrazený výsledok: 3999
• podsvietenie displeja
• zvukový signál pri skúške spojitosti pri odpore pod 50 Ω
• automatické prepínanie z testu diód na test spojitosti pri odpore pod 50 Ω (nie je možné nastaviť merač len na test diód)

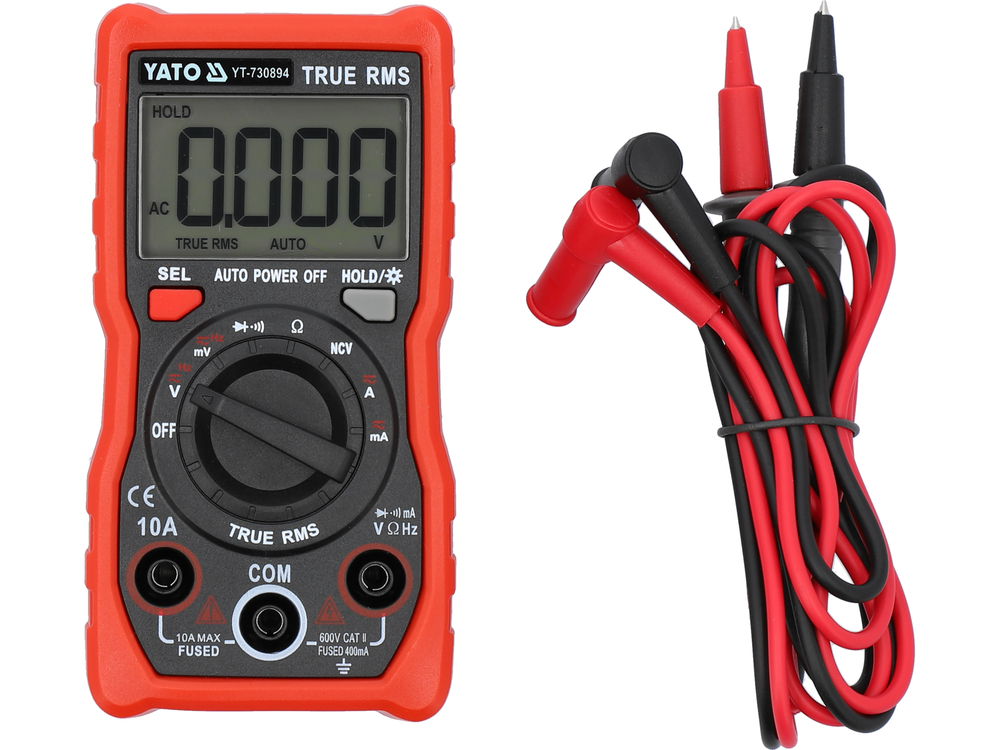

• meracie sondy s dĺžkou 12 cm
• dĺžka kábla vrátane sond 80 cm
• priemer kábla vrátane izolácie: 3 mm
• izolácia kábla: PVC
• konštrukcia s ochranou proti preťaženiu
• kryt z ABS plastu
• automatické vypnutie merača po 15 minútach nečinnosti
• možnosť vypnutia režimu automatického vypnutia

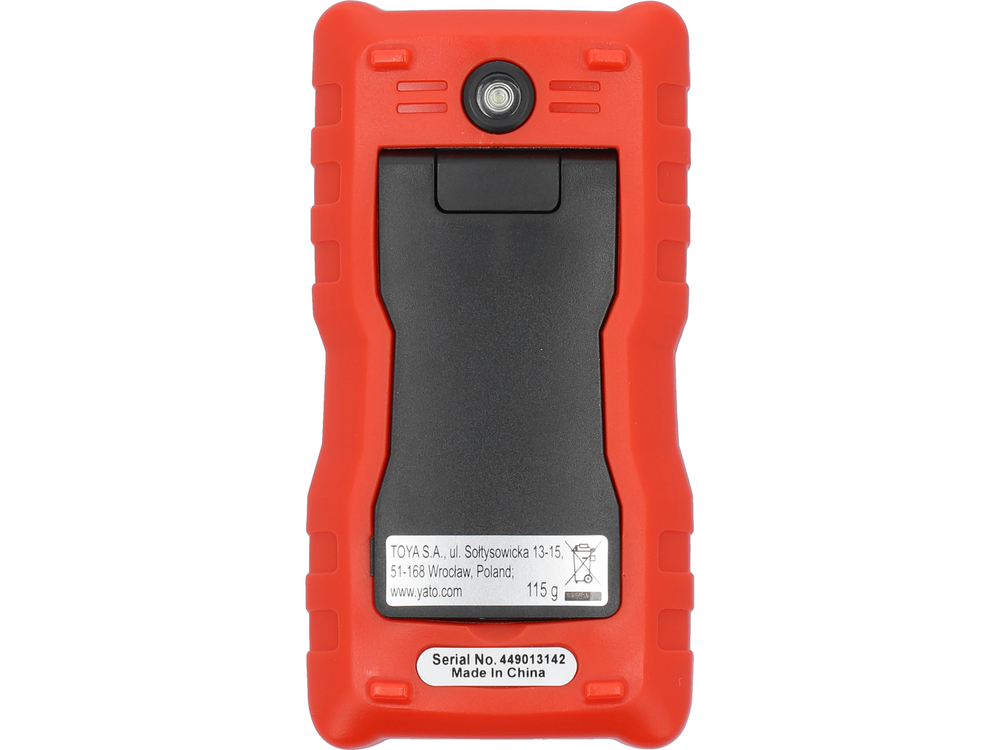

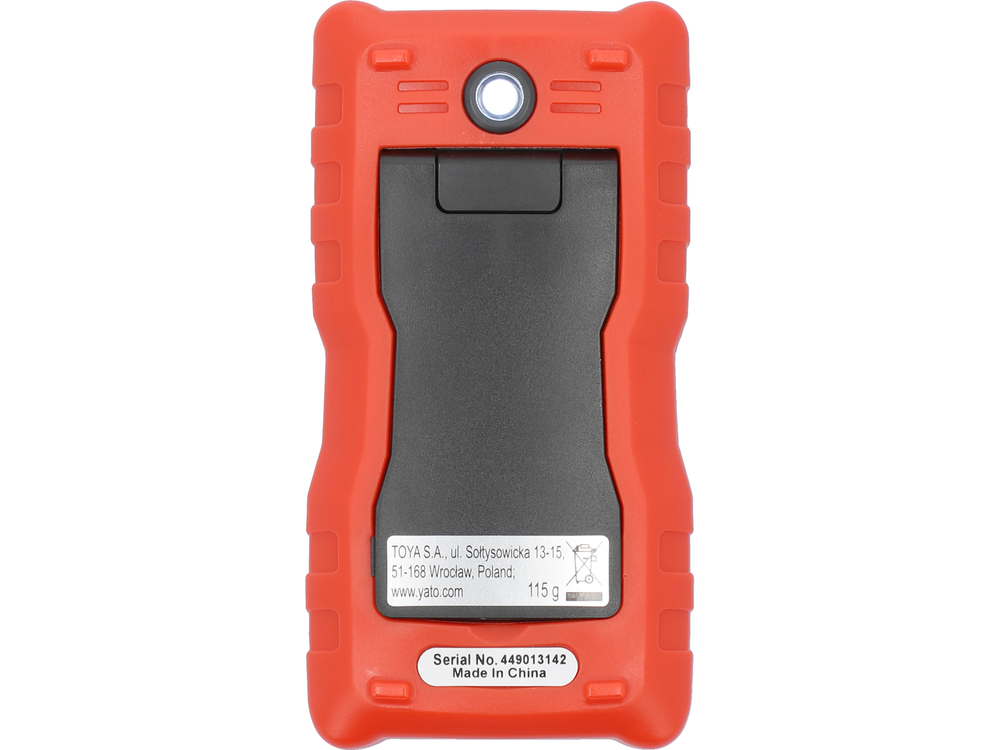

• LED dióda na zadnej strane krytu na osvetlenie napr. miesta merania
• indikátor slabej batérie
• napájanie: dve 1,5 V (AA) batérie
