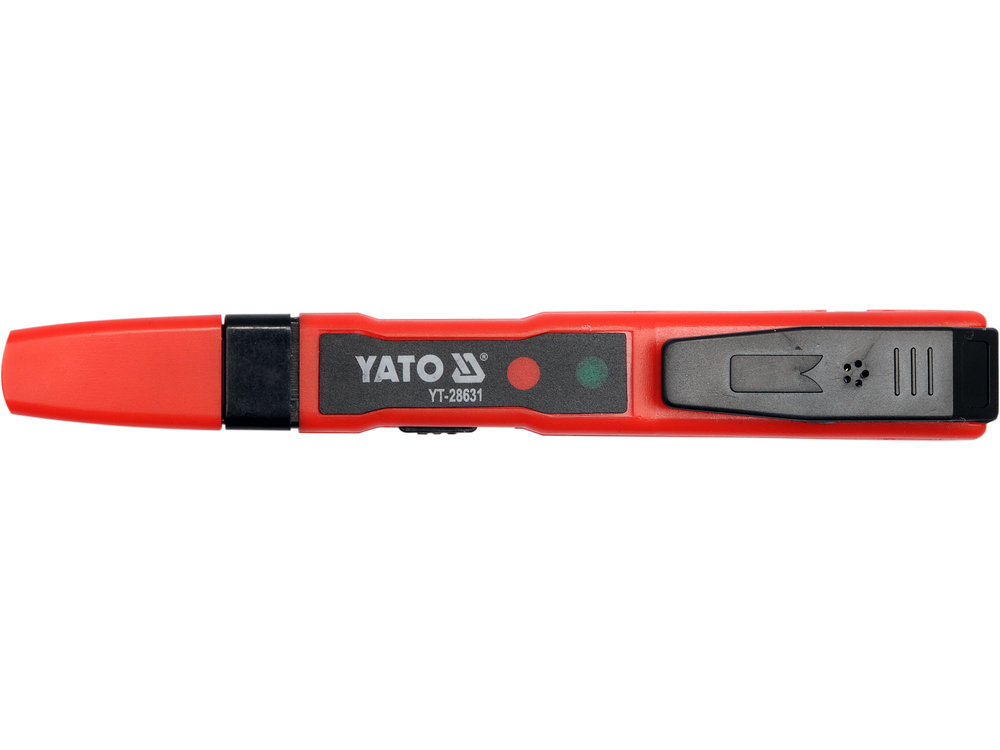

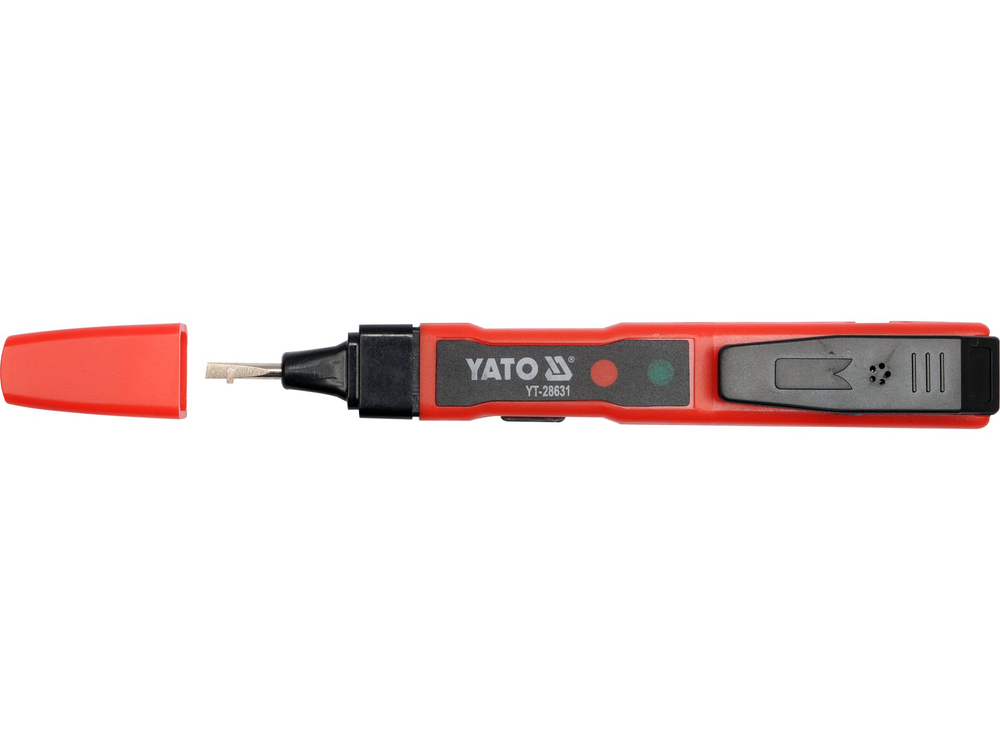

Ο ελεγκτής τάσης YT-28631 είναι ένας γενικός ελεγκτής που μπορεί να λειτουργήσει, μεταξύ άλλων, ως παραδοσιακός ελεγκτής και επίσης ως ασύρματος δείκτης τάσης. Καθιστά δυνατή την εξακρίβωση της παρουσίας ηλεκτρικής τάσης, την ανίχνευση τάσης εναλλασσόμενου ρεύματος π.χ. κάτω από σοβά, καθώς και τη διενέργεια δοκιμής συνέχειας καλωδίων και τον έλεγχο της κατάστασης μπαταριών ή επαναφορτιζόμενων μπαταριών. Η παρουσία τάσης υποδεικνύεται από τον φωτισμό μιας από τις λυχνίες LED που βρίσκονται στο περίβλημα του ελεγκτή.

Λειτουργίες του ελεγκτή:

• ανίχνευση τάσης εναλλασσόμενου ρεύματος με τη μέθοδο της επαφής: 70 - 250 V
• Ανίχνευση τάσης εναλλασσόμενου ρεύματος με επαγωγική μέθοδο: 70 - 1000 V
• έλεγχος μπαταρίας με τη μέθοδο επαφής: 1,5 έως 9 V
• έλεγχος συνέχειας καλωδίων με τη μέθοδο επαφής: 0 - 100 MΩ

Τεχνικά στοιχεία:

• 140 mm
• πλάτος λεπίδας: 140 mm: 3,0 mm
• Ηχητική και οπτική σήμανση (LED)
• ρύθμιση ευαισθησίας του ελεγκτή για την επαγωγική μέθοδο: [H]igh - [L]ow
• Τροφοδοσία: 2x1,5 V- LR44

Μέθοδος επαφής:

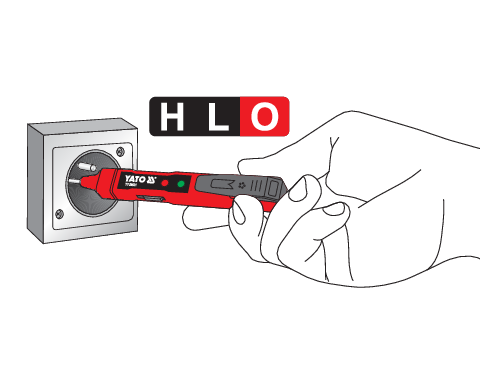

Επιτρέπει την ανίχνευση τάσης, τον έλεγχο της μπαταρίας και τη δοκιμή συνέχειας. Για να ελέγξετε την παρουσία μιας φάσης σε μια πρίζα, ρυθμίστε τον ελεγκτή στη θέση [O] και, στη συνέχεια, εισαγάγετε το άκρο του ελεγκτή στην οπή της πρίζας. Ο φωτισμός της κόκκινης λυχνίας LED υποδεικνύει την παρουσία φάσης. Με αυτή τη μέθοδο, δεν συνιστάται να αγγίζετε την επαφή που βρίσκεται στο πλάι της λαβής. Το άγγιγμα της επαφής δεν ενέχει κίνδυνο ηλεκτροπληξίας, αλλά αυξάνει την ευαισθησία του ελεγκτή και μπορεί να αλλοιώσει την ένδειξη.

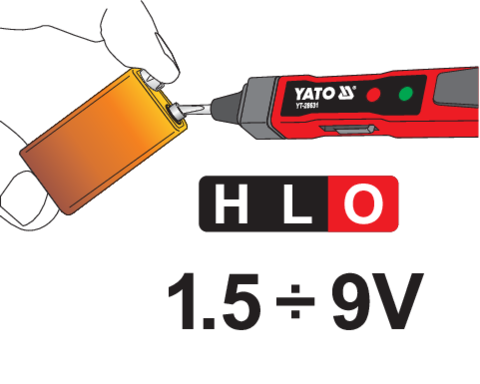

Έλεγχος της κατάστασης της μπαταρίας:

Ρυθμίστε τον ελεγκτή στη θέση [O]. Στη συνέχεια, ακουμπώντας την επαφή στο πλάι της λαβής, τοποθετήστε τη λεπίδα του τελεστή στον ακροδέκτη της μπαταρίας με την ένδειξη "+" και ακουμπήστε τον ακροδέκτη της μπαταρίας με την ένδειξη "-" με το άλλο χέρι. Όταν ανάψει η λυχνία LED, υποδεικνύει ότι υπάρχει ακόμα τάση στην μπαταρία. Ο ελεγκτής είναι ικανός να ελέγχει την κατάσταση μπαταριών ή επαναφορτιζόμενων μπαταριών που προορίζονται για την τροφοδοσία μιας ποικιλίας ηλεκτρικών συσκευών μεταξύ 1,5V και 9V. Η μέθοδος αυτή δεν πρέπει να χρησιμοποιείται για τον έλεγχο μπαταριών ή συσσωρευτών με υψηλότερη ονομαστική τάση. Μην ελέγχετε μπαταρίες ή συσσωρευτές συνδεδεμένους σε ηλεκτρικό κύκλωμα.

Έλεγχος της συνέχειας των καλωδίων:

Ρυθμίστε τον ελεγκτή στη θέση [O] ή [L]. Στη συνέχεια, αγγίζοντας την επαφή στο πλάι της λαβής, εφαρμόστε τη λεπίδα του ελεγκτή στο ένα απογυμνωμένο άκρο του καλωδίου και, με το άλλο χέρι, πιάστε το άλλο απογυμνωμένο άκρο του καλωδίου. Όταν βρίσκεται στη θέση [O], η συνέχεια του καλωδίου θα υποδεικνύεται από μια κόκκινη λυχνία LED. Όταν ρυθμιστεί στη θέση [L], θα ανάψει μια πράσινη λυχνία LED και θα ακουστεί ένα ηχητικό σήμα. Απαγορεύεται ο έλεγχος της συνέχειας ηλεκτροφόρων καλωδίων ή καλωδίων σε ηλεκτρικό κύκλωμα με τη χρήση αυτής της μεθόδου.

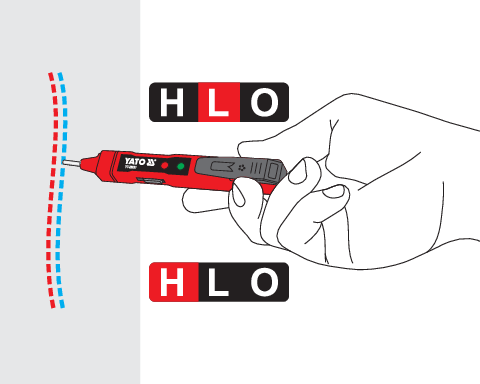

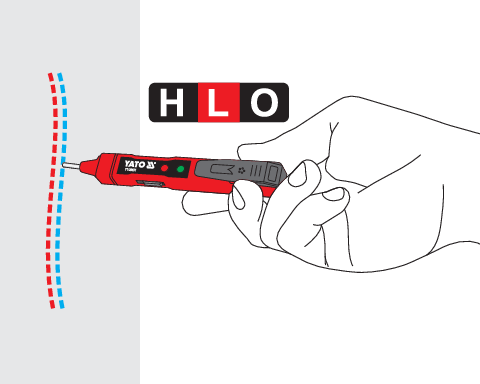

Επαγωγική μέθοδος:

Επιτρέπει την ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή, ακόμη και κάτω από σοβά. Για παράδειγμα, για να ελέγξετε την παρουσία τάσης σε ένα μονωμένο καλώδιο, ρυθμίστε το δοκιμαστικό στη θέση [L]. Στη συνέχεια, κρατώντας τη λεπίδα, φέρνετε τη μεταλλική επαφή από το πάνω μέρος της λαβής κοντά στο μονωμένο καλώδιο. Μια πράσινη λυχνία LED θα ανάψει και ένα ηχητικό σήμα θα υποδείξει την παρουσία τάσης στο υπό δοκιμή καλώδιο. Μπορείτε να αυξήσετε την ευαισθησία της μεθόδου αλλάζοντας το κουμπί από τη θέση [L] στη θέση [H]. Αυτή η μέθοδος επιτρέπει επίσης την "μη-επαφή" ανίχνευση ενός σπασίματος σε ένα ηλεκτροφόρο καλώδιο υπό τάση. Στο σημείο της διακοπής, ο ελεγκτής θα σταματήσει να σηματοδοτεί την παρουσία τάσης. Είναι επίσης δυνατό να αντιστρέψετε τον ελεγκτή και να αναζητήσετε την τάση χρησιμοποιώντας την άκρη του μεγάλου πανιού. Ωστόσο, κατά την αναζήτηση καλωδίων κάτω από τον σοβά, πρέπει να δίνεται προσοχή ώστε να μην γρατζουνιστεί ο τοίχος.

Προειδοποιήσεις σχετικά με τη χρήση:
