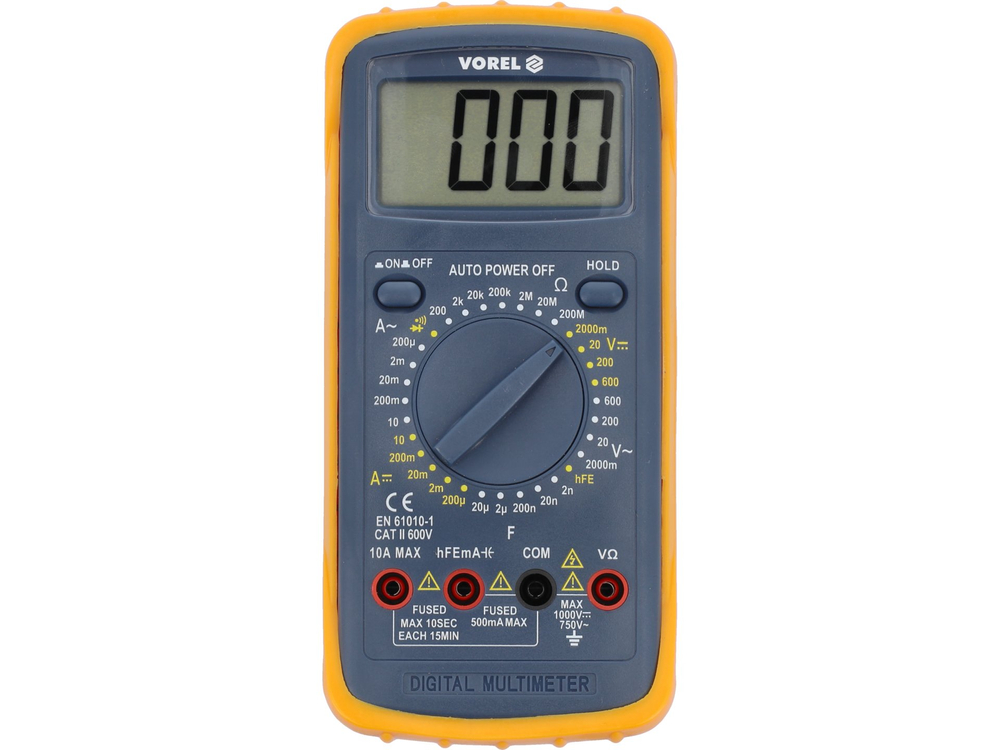

Ο μετρητής γενικής χρήσης 81783 με χειροκίνητο εύρος για κάθε μέτρηση επιτρέπει τη διενέργεια βασικών και προηγμένων ηλεκτρικών μετρήσεων. Πρόσθετη προστασία από μηχανικές ζημιές παρέχει το λεγόμενο holster - δηλαδή ένα περίβλημα από καουτσούκ που είναι τεντωμένο πάνω από το περίβλημα της συσκευής.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: 0-600 V
• Μέτρηση τάσης συνεχούς ρεύματος: DC 0-600 V
• Μέτρηση εναλλασσόμενου ρεύματος: 0-10 A
• Μέτρηση συνεχούς ρεύματος: 0-10 A
• Μέτρηση αντίστασης: 0-200 MΩ
• Δοκιμή διόδου:_IF 1 mA,_UR 2,8 V
• Δοκιμή συνέχειας κυκλώματος: 0-30 Ω

Πρόσθετες μετρήσεις:

• 0-20 μF
• δοκιμή τρανζίστορ hFe: 0-1000, ενσωματωμένη υποδοχή μέτρησης

Measurement accuracies:

Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση τάσης εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 235 V

• Η ακρίβεια μέτρησης του μετρητή 81783 για αυτό το εύρος είναι: ±(1,2% + 5), ανάλυση 1 V
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 1,2%) + 5 x ανάλυση
• υπολογισμός: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 235 V = 235 ± 7,82 V*

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,08
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης ρεύματος εναλλασσόμενου ρεύματος: 8A = 8 ± 0,26 A*

Ένας πίνακας με την ανάλυση και την ακρίβεια για μια δεδομένη μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

*Ο μετρητής 81783 δεν διαθέτει λειτουργία μέτρησης πραγματικού rms, επομένως το παραπάνω αποτέλεσμα είναι η πραγματική rms τιμή της τάσης εναλλασσόμενου ρεύματος μόνο για μια σωστή ημιτονοειδή κυματομορφή.

Ενσωματωμένες λειτουργίες:

• DATA HOLD - διατηρεί την τρέχουσα μετρούμενη τιμή στην οθόνη

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• ηχητικό σήμα στη δοκιμή συνέχειας για αντίσταση κάτω από 30 Ω
• αυτόματη εναλλαγή από τη δοκιμή διόδου στη δοκιμή συνέχειας σε αντίσταση του κυκλώματος κάτω από 30 Ω (δεν είναι δυνατή η ρύθμιση του μετρητή μόνο για τη δοκιμή διόδου)

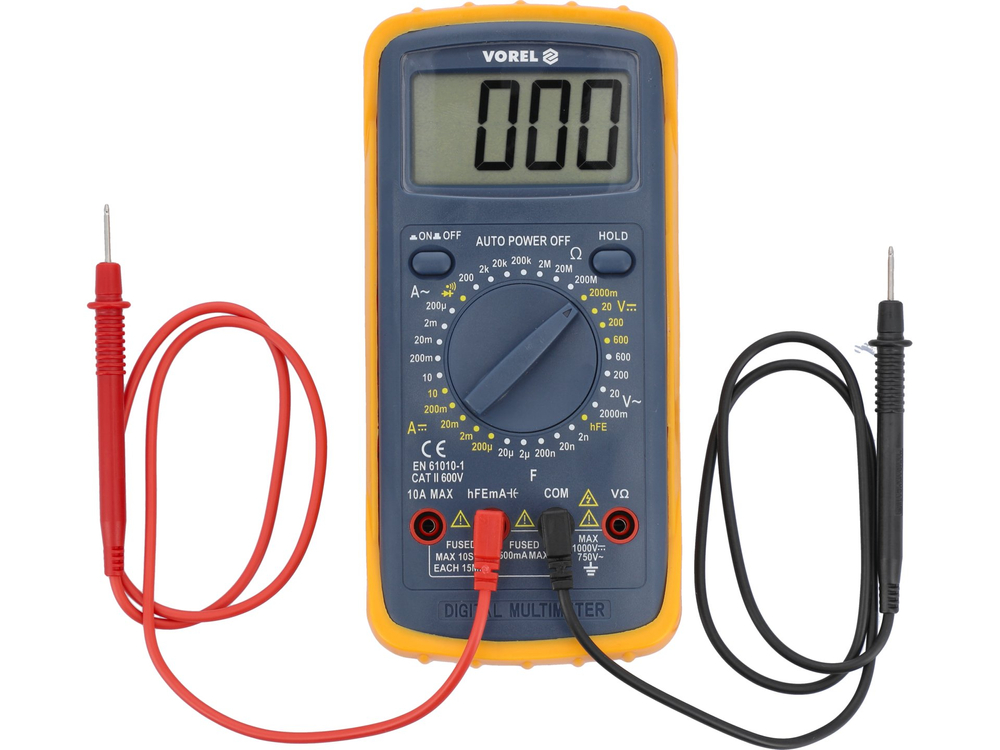

• Περιλαμβάνονται αισθητήρες μέτρησης
• κατασκευή με προστασία υπερφόρτωσης

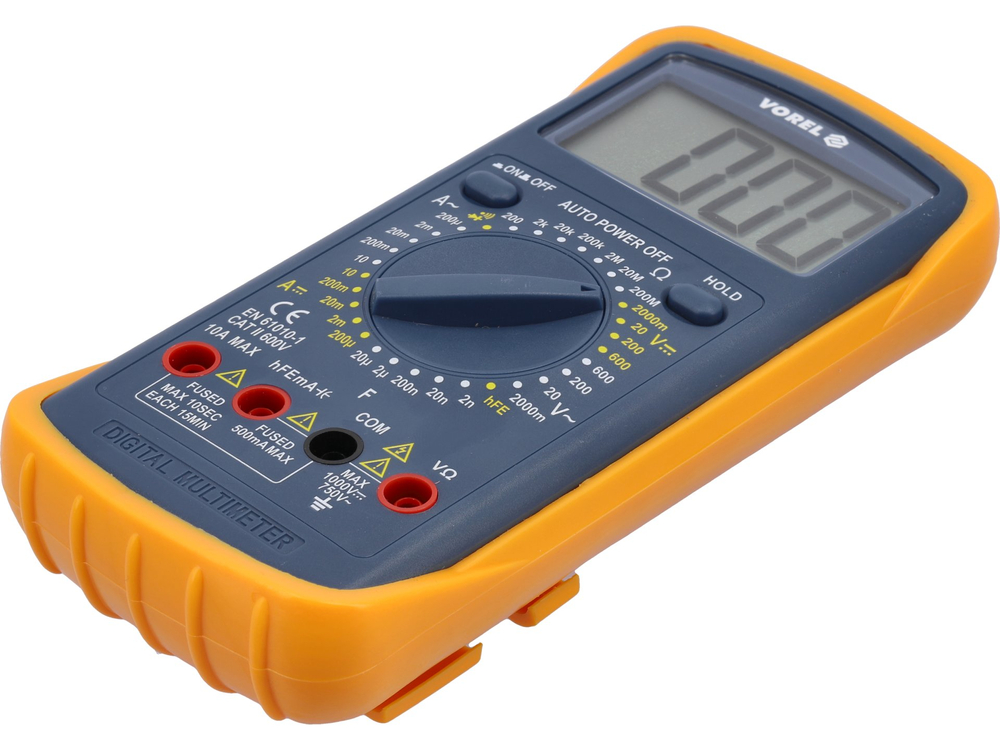

• περίβλημα ABS + λεγόμενη θήκη, δηλαδή περίβλημα από καουτσούκ που προστατεύει το μετρητή από μηχανικές ζημιές
• αυτόματη απενεργοποίηση του μετρητή
• Ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: μπαταρία 9 V (6F22)

Προσοχή!

Σε περίπτωση μέτρησης άγνωστων τιμών με μετρητή με χειροκίνητη αλλαγή εύρους με τη χρήση του επιλογέα, οι μετρήσεις πρέπει να εκτελούνται διαδοχικά από το μεγαλύτερο εύρος μέχρι το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά υπάρχει κίνδυνος καταστροφής της συσκευής.
