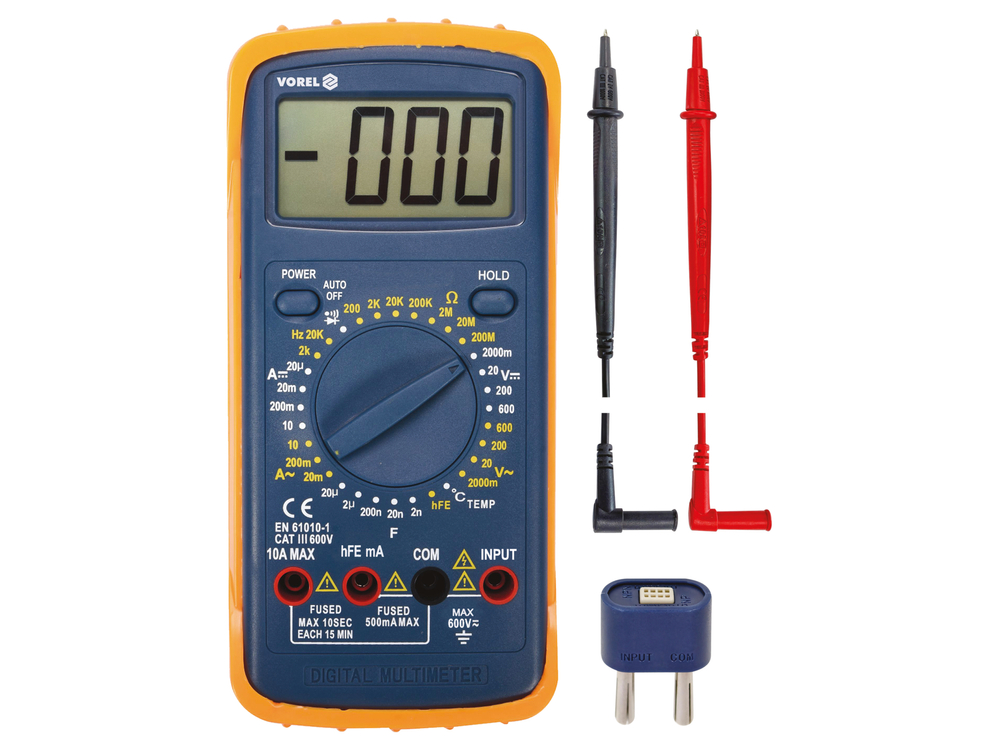

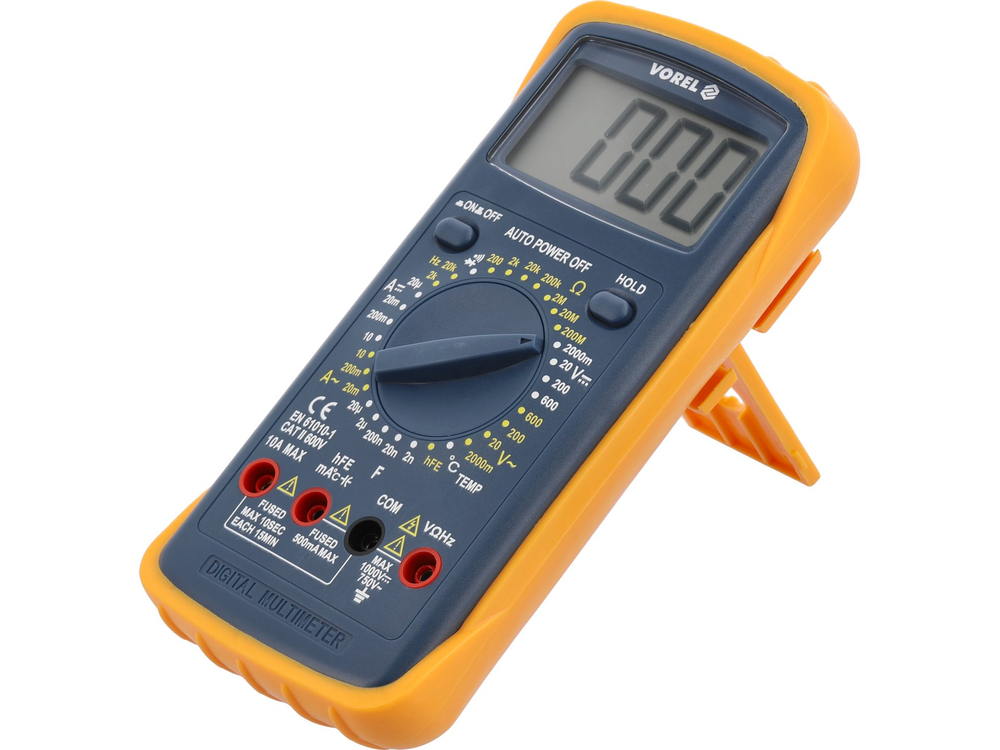

Καθολικός μετρητής 81784 με χειροκίνητη κλίμακα για κάθε μέτρηση επιτρέπει την πραγματοποίηση βασικών και προηγμένων ηλεκτρικών μετρήσεων. Τα ενσωματωμένα επιπρόσθετα ακροδέκτες μέτρησης διευκολύνουν τη μέτρηση, μεταξύ άλλων, πυκνωτών και τρανζίστορ. Πρόσθετη προστασία από μηχανικές ζημιές είναι το λεγόμενο holster - δηλαδή λάστιχη θήκη που τοποθετείται στην κατασκευή της συσκευής.

Βασικές μετρήσεις:

• μέτρηση AC τάσης: A.C. 0-600 V
• μέτρηση DC τάσης: D.C. 0-600 V
• μέτρηση AC ρεύματος: A.C. 0-10 A
• μέτρηση DC ρεύματος: D.C. 0-10 A
• μέτρηση αντίστασης: 0-200 MΩ
• δοκιμή διόδου: I_F 1 mA, U_R 2,8 V
• δοκιμή συνέχειας κυκλώματος: 0-30 Ω

Πρόσθετες μετρήσεις:

• μέτρηση χωρητικότητας πυκνωτή: 0-20 μF
• μέτρηση συχνότητας: 0-20 khz
• μέτρηση θερμοκρασίας: -40 έως 400 °C
• δοκιμή τρανζίστορ hFe: 0-1000, ενσωματωμένος ακροδέκτης μέτρησης

Ακρίβεια μέτρησης:

Παράδειγμα υπολογισμού ακρίβειας για τη μέτρηση AC τάσης ρεύματος. Υπολογισμοί για το αποτέλεσμα μέτρησης: 235 V

• η ακρίβεια του μετρητή 81784 για αυτή την κλίμακα είναι: ±(1,2% + 5), ανάλυση 1 V
• υπολογισμός σφάλματος μέτρησης τύπος: (αποτέλεσμα μέτρησης x 1,2%) + 5 x ανάλυση
• υπολογισμοί: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Αποτέλεσμα με το σφάλμα μέτρησης για την ένδειξη 235 V = 235 ± 7,82 V*

• αποτέλεσμα με το σφάλμα μέτρησης για την ένδειξη μέτρησης DC τάσης: 12 V = 12 ± 0,08 V
• αποτέλεσμα με το σφάλμα μέτρησης για την ένδειξη AC ρεύματος: 8 A = 8 ± 0,26 A*

Πίνακας με την ανάλυση και την ακρίβεια για τη συγκεκριμένη μέτρηση βρίσκεται στο εγχειρίδιο χρήσης.

*Ο μετρητής 81784 δεν διαθέτει λειτουργία μέτρησης true rms, γι' αυτό το αποτέλεσμα είναι η πραγματική τιμή αποτελεσματικής τάσης AC μόνο για σωστή ημιτονοειδή κυματική μορφή.

Επιπλέον πληροφορίες:

• οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• ήχος σήματος στη δοκιμή συνέχειας για αντίσταση κάτω από 30 Ω
• αυτόματη μετάβαση από τη δοκιμή διόδου στη δοκιμή συνέχειας για αντίσταση κάτω από 30 Ω (αδύνατο να ρυθμιστεί ο μετρητής μόνο στη δοκιμή διόδου)

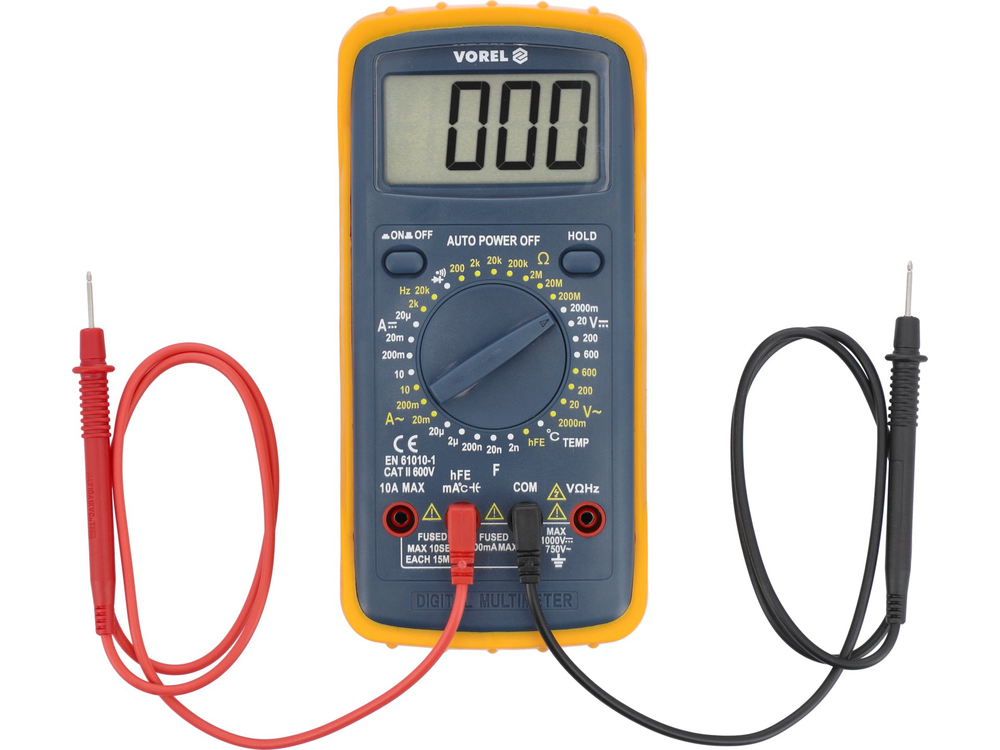

• σετ αισθητήρων μέτρησης, αισθητήρας για μέτρηση θερμοκρασίας
• κατασκευή με προστασίες υπερφόρτωσης

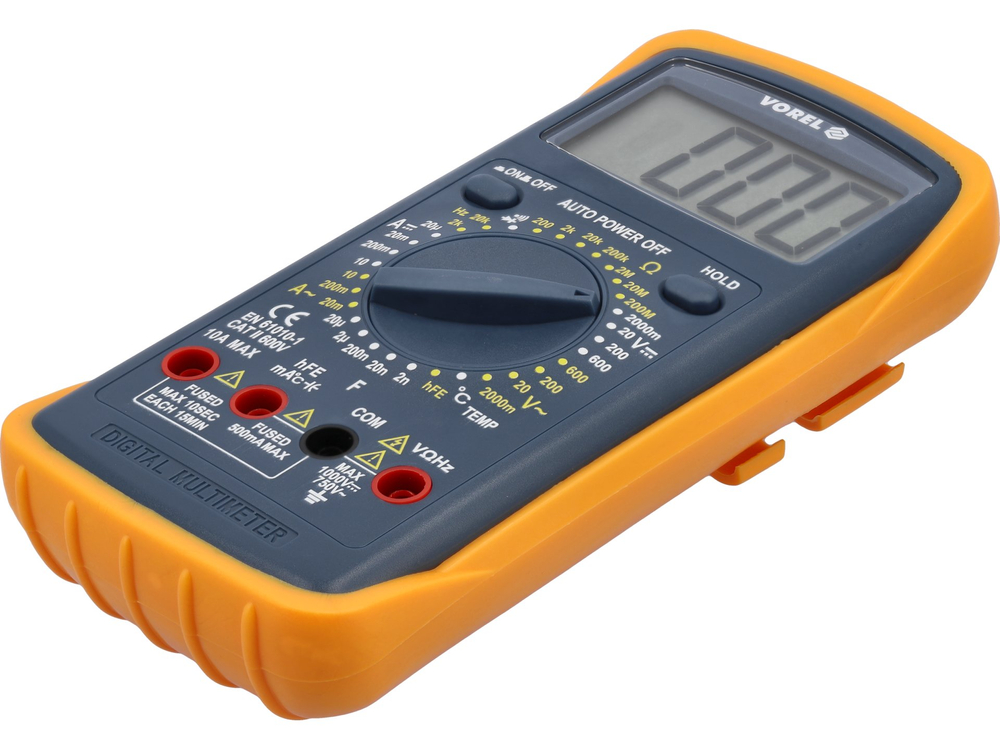

• κατασκευή από ABS + λάστιχη θήκη, προστατευτική θήκη από λάστιχο που προστατεύει τον μετρητή από μηχανικές ζημιές
• αυτόματη απενεργοποίηση του μετρητή
• ένδειξη χαμηλού επιπέδου μπαταρίας
• τροφοδοσία: μπαταρία 9 V (6F22)

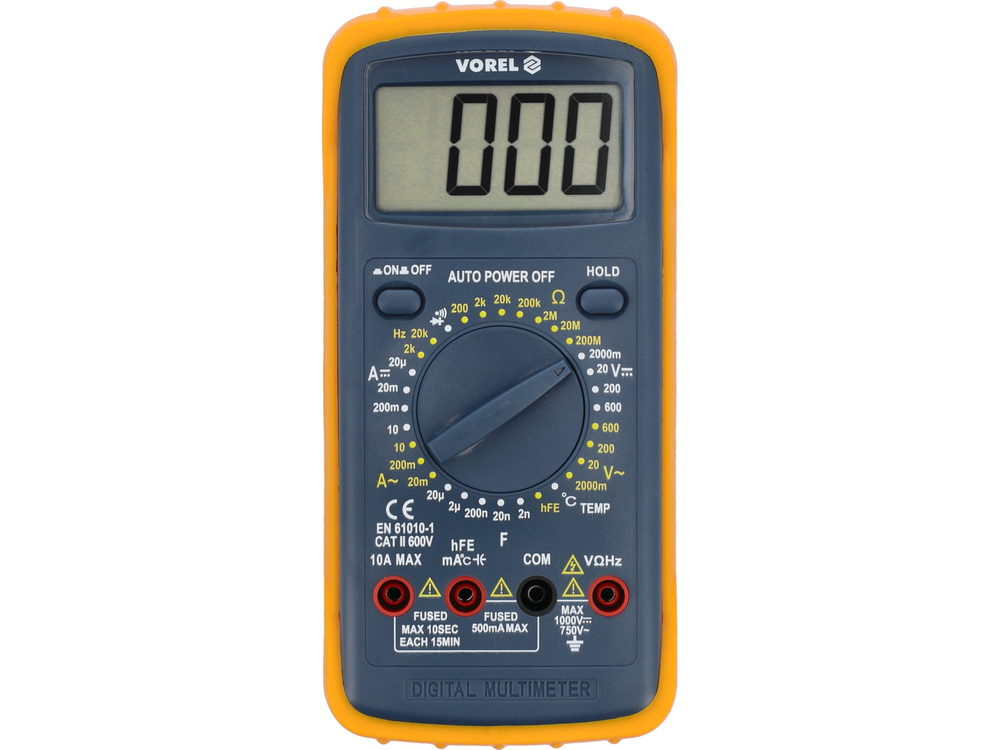

Οπτική περιγραφή:

Προσοχή!

Σε περίπτωση μέτρησης άγνωστων τιμών χρησιμοποιώντας μετρητή με χειροκίνητη αλλαγή κλίμακας με τον περιστρεφόμενο διακόπτη, πρέπει να πραγματοποιούνται οι μετρήσεις σειριακά από τη μεγαλύτερη κλίμακα έως την κλίμακα που δίνει τον πιο ακριβή αριθμό - διαφορετικά υπάρχει κίνδυνος ζημιάς στη συσκευή.
